Ограничитель давления тормозов - Kia Rio 2000+ года

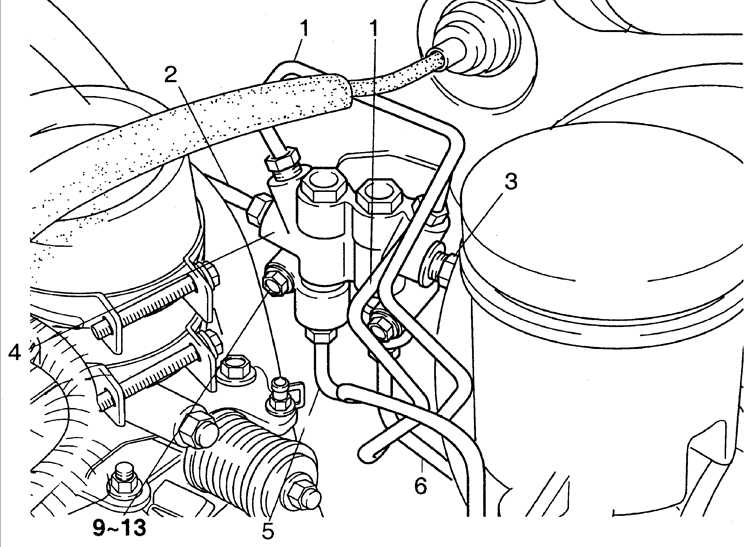

Ограничитель давления
1 –
тормозная трубка от главного тормозного цилиндра;
2 – тормозная трубка к переднему правому рабочему тормозному
цилиндру;
3 – тормозная трубка к переднему левому рабочему тормозному
цилиндру; |
4 – ограничитель давления;
5 – тормозная трубка к заднему левому рабочему тормозному
цилиндру;
6 – тормозная трубка к заднему правому рабочему тормозному
цилиндру. |
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
|
1. Снимите
тормозную трубу. |
|
2. Выверните
болт. |
|
3. Снимите
ограничитель давления. |
|
Установка
Установка ограничителя давления проводится в последовательности, обратной
снятию.
После установки долейте тормозную жидкость и удалите воздух из
гидравлического контура тормозной системы.
Проверка ограничителя давления
| ПОРЯДОК ВЫПОЛНЕНИЯ |
|
|

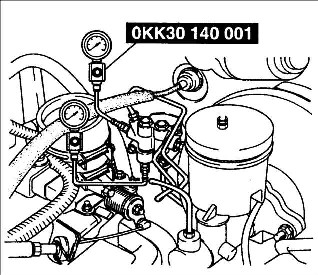

1. Соедините
приспособление ОКК30 140 001 с тормозными трубками,
как показано на рисунке.
Момент затяжки
приспособления и соединительных гаек: 12,8–21,5 Н•м
 |
|
2. Удалите
воздух из гидравлического контура тормозной системы. |
|
3. Нажмите
педаль тормоза пока переднее давление в тормозной
системе не будет равно А и запишите заднее давление
в тормозной системе А. |
| |
4. Снова
нажмите педаль тормоза с дополнительным усилием пока
давление в тормозной системе не будет равно В и
запишите давление в тормозной системе В.
 |
|

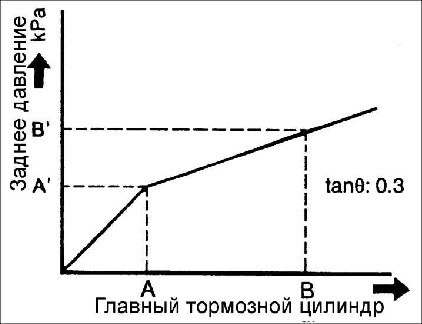

Давление жидкости
|
Переднее давление в тормозной
системе, кПа
|
Заднее давление в тормозной системе,
кПа
|
|
А
|
2942
|
А
|
2942
|
|
В
|
5394
|
В
|
3677
|
|
Предупреждение
 Не
пытайтесь регулировать ограничитель давления.
 После
проверки удалите воздух из гидравлического контура
тормозной системы и проверьте отсутствие утечек
тормозной жидкости.
 Если
измеренные значения не соответствуют требуемым,
замените ограничитель давления. |
|
