Стояночный тормоз

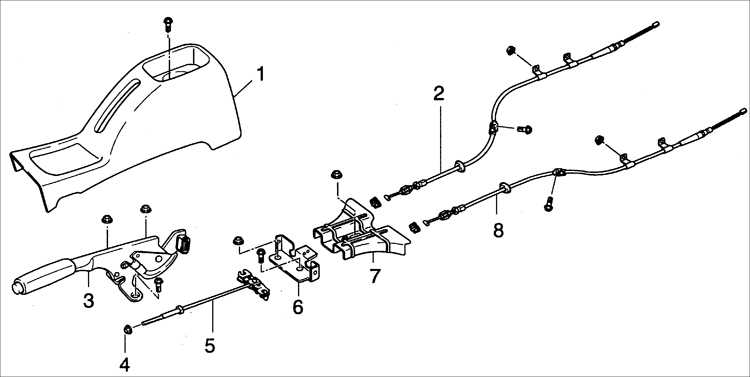

1 –консоль;
2 – задняя часть троса стояночного тормоза;
3 – рычаг стояночного тормоза;
4 – регулировочная гайка;

5 – передняя часть троса стояночного тормоза;
6 – кронштейн троса стояночного тормоза;
7 – крышка троса стояночного тормоза;
8 – задняя часть троса стояночного тормоза.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

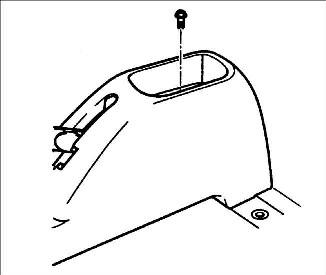

	1. Выверните болт и снимите консоль стояночного тормоза.
	2. Отсоедините электрический разъем от выключателя стояночного тормоза.

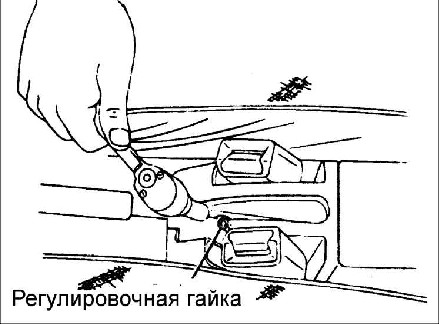

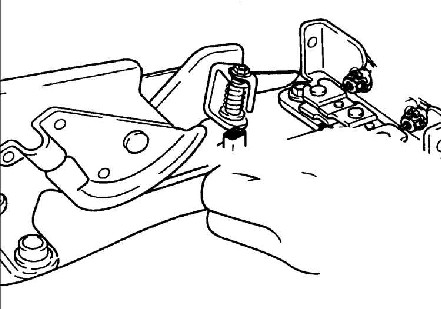

	3. Ослабьте регулировочную гайку троса стояночного тормоза.

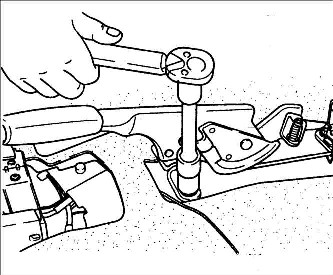

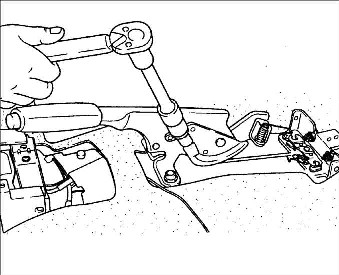

	4. Выверните две гайки и болт и снимите рычаг стояночного тормоза.
	5. Отсоедините переднюю часть троса стояночного тормоза от задних частей троса стояночного тормоза.

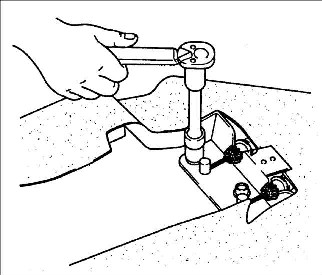

	6. Снимите кронштейн заднего троса стояночного тормоза.

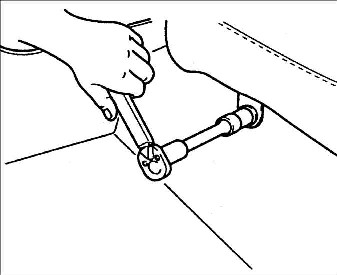

	7. Выверните два болта крепления шарниров заднего сиденья.
8. Снимите заднее сиденье.
	9. Снимите отделку порога задней двери.
	10. Освободите фиксаторы коврового покрытия и отверните его для доступа к крышке троса стояночного тормоза.

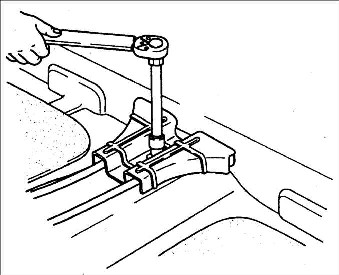

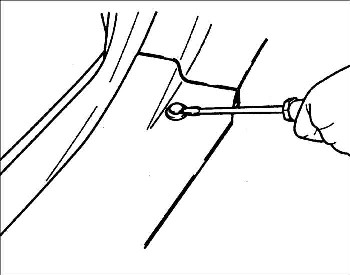

11. Отверните гайку крепления крышки троса стояночного тормоза.
12. Снимите крышку троса стояночного тормоза.
13. Поднимите автомобиль и закрепите на опорах.
14. Снимите задние колеса.
	15. Снимите задний тормозной барабан и тормозные колодки в сборе.

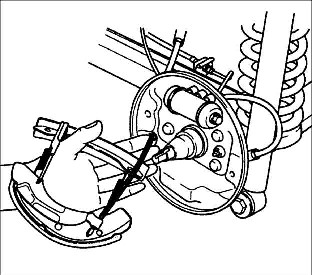

16. Отсоедините трос стояночного тормоза от рычага на тормозной колодке.

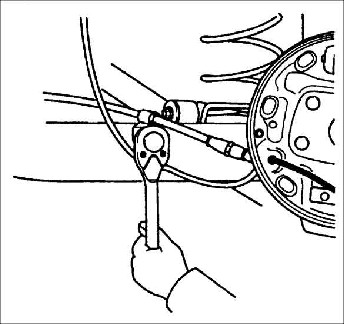

	17. Отверните гайку и болт крепления троса стояночного тормоза.
	18. Вытяните трос стояночного тормоза через отверстие в кузове и снимите его с автомобиля.

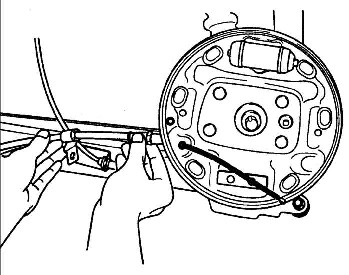

19. Вытяните трос стояночного тормоза через отверстие в тормозном щите.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Вставьте трос стояночного тормоза через отверстие в кузове.

2. Вставьте трос стояночного тормоза через отверстие в тормозном щите.

3. Закрепите трос стояночного тормоза на рычаге задней тормозной колодки.

4. Установите задний тормозной барабан.

5. Закрепите трос стояночного тормоза гайками и болтом.

Момент затяжки: 19–26 Н•м

6. Установите колесо.

7. Опустите автомобиль.

8. Установите крышку троса стояночного тормоза.

Момент затяжки: 19–26 Н•м

9. Установите кронштейн крепления задней части троса стояночного тормоза.

Момент затяжки: 19–26 Н•м

10. Установите на место ковровое покрытие и отделку порога задней двери.

11. Установите заднее сиденье.

Момент затяжки: 19–26 Н•м

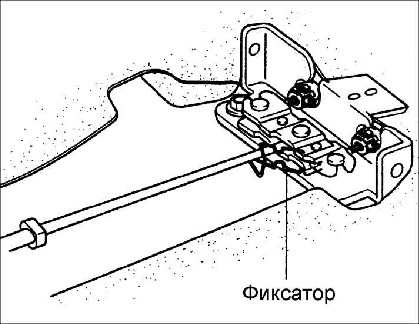

12. Соедините переднюю и заднюю части троса стояночного тормоза и закрепите их фиксатором.

13. Установите рычаг стояночного тормоза.

Момент затяжки: 19–26 Н•м

14. Проденьте трос через рычаг стояночного тормоза и наверните регулировочную гайку.

15. Установите выключатель стояночного тормоза.

16. Установите консоль стояночного тормоза.

Предупреждение

Проверьте количество щелчков при затягивании рычага стояночного тормоза. Убедитесь, что при затягивании рычага на один щелчок загорается контрольная лампа стояночного тормоза.

Регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте, что рычаг стояночного тормоза находится в полностью отпущенном положении.
2. Поднимите заднюю часть автомобиля настолько, чтобы задние колеса могли свободно вращаться.

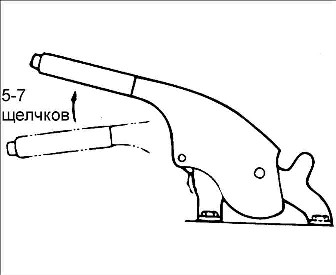

	3. Вращая регулировочную гайку, отрегулируйте стояночный тормоз так, чтобы при затягивании рычага усилием 10 кг он поднимался на 5–7 щелчков.
Предупреждение Задние колеса должны затормаживаться при затягивании рычага стояночного тормоза на 5–7 щелчков.
	4. Не перегибайте трос стояночного тормоза под углом 90° и более.
5. Проверьте работу стояночного тормоза.
