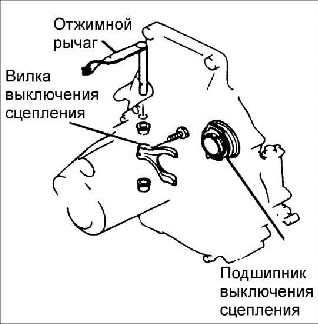

Вилка выключения сцепления / отжимной рычаг -
Kia Rio 2000+ года
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| |
1. Снимите
коробку передач.
 |
| |

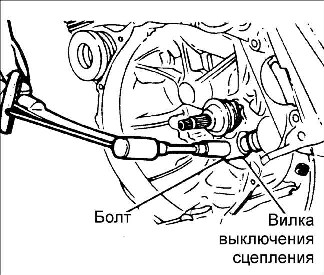

2. Выверните
болт крепления вилки выключения сцепления.
 |
| |

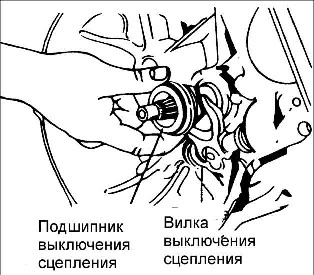

3. Снимите
подшипник выключения сцепления.
 |
|
4. Снимите
возвратную пружину отжимного рычага. |
|
5. Переместите
отжимной рычаг вверх из вилки выключения
сцепления и снимите вилку. |
|
6. Извлеките
отжимной рычаг из картера сцепления. |
|
7. Снимите
втулки отжимного рычага из картера сцепления. |
|
Установка
Предупреждение
 Заполните
внутреннее углубление во втулке смазкой XG-1-C.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
|
1. Установите
втулки отжимного рычага. |
|
2. Установите
подшипник выключения сцепления. |
|
3. Вставьте
вилку выключения сцепления и установите отжимной
рычаг. |
|
4. Установите
возвратную пружину отжимного рычага. |
| |

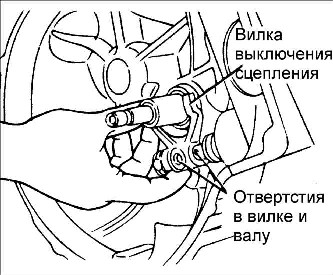

5. Совместите
отверстия под болт в вилке выключения сцепления
и вале отжимного рычага.
 |
|
|

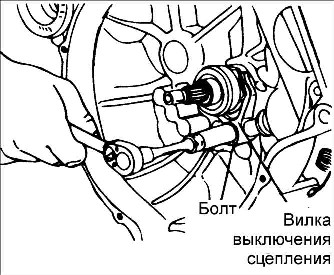

6. Вверните
болт крепления вилки выключения сцепления и
затяните его требуемым моментом.
Момент затяжки:
35–41 Н•м
 |
|
7. Установите
коробку передач. |
|
