2.Проверьте
надежность заклепочных соединений фрикционных
накладок к диску сцепления. При наличии дефектов
замените диск сцепления.

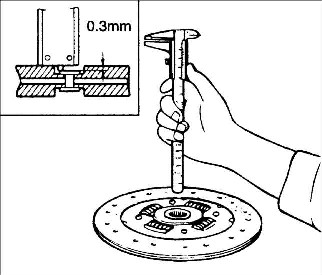

3.Проверьте
выступание фрикционных накладок над головками
заклепок. Если выступание меньше допустимого,
замените диск сцепления.
Выступание: 0,3
мм

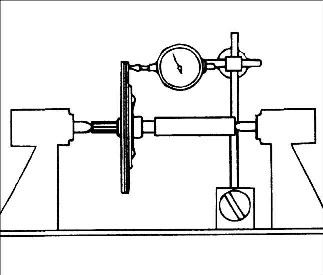

4.Установите
диск сцепления на оправке в центрах и
индикатором часового типа измерьте его биение.
Если биение выше допустимого, замените диск
сцепления.
Осевое биение:
0,7 мм
Радиальное биение: 1,0 мм
5.Проверьте
диск сцепления на отсутствие ржавчины в шлицах.
При наличии ржавчины, удалите ее.
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ

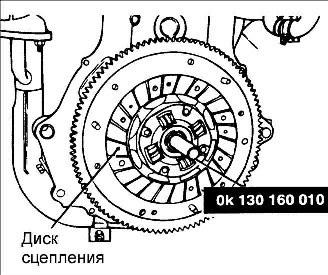

1.Установите
диск сцепления и отцентрируйте его специальной
оправкой ОК130 160 010.
Предупреждение
Совместите
метки на маховике и кожухе сцепления, нанесенные
перед снятием.
2.Установите
кожух сцепления с нажимным диском на
направляющие штифты маховика.
3.Постепенно
в диагональной последовательности и в
определенном порядке затяните болты крепления
маховика.
Момент затяжки:
18–26 Н•м
4.Снимите
специальную оправку ОК130 160 010.
Предупреждение

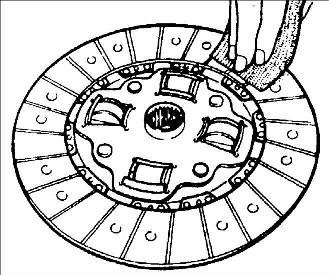

Перед
установкой коробки передач очистите шлицы в
ступице диска сцепления и нанесите на них тонкий
слой смазки на основе дисульфида молибдена.
