Система выпуска отработавших газов двигателей А3Е, А5D

Система выпуска отработавших газов двигателей А3Е, А5D - Kia Rio 2000+ года

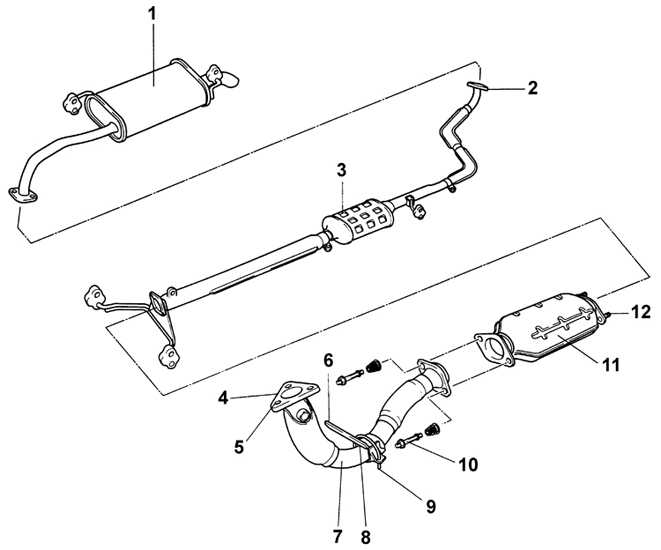

Система выпуска отработавших газов

1 – главный глушитель;
2 – отверстия для болтов крепления фланцев, 37–52 Н•м;
3 – предварительный глушитель;
4 – соединительный фланец А;
5 – отверстия для болтов крепления фланцев, 37–52 Н•м;
6 – соединительный фланец В;
7 – приемная выхлопная труба;

8 – болты крепления кронштейна, 37–52 Н•м;
9 – крепление кронштейна к приемной выхлопной трубе, 21–27 Н•м;
10 – болт, 37–52 Н•м;
11 – каталитический нейтрализатор;
12 – шпильки крепления каталитического нейтрализатора, 37–52 Н•м

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите приемную выхлопную трубу.

2. Снимите каталитический нейтрализатор.

3. Снимите предварительный и главный глушители.

Установка

Установка проводится в последовательности, обратной снятию, с учетом следующего.

Установите приемную выхлопную трубу следующим образом:

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите соединительный фланец А и временно закрепите его.

2. Установите кронштейн В и временно закрепите его.

3. Затяните болты крепления соединительного фланца А моментом 37–52 Н•м.

4. Проверьте соединение кронштейна В и трубы.

5. Затяните болты крепления кронштейна В моментом 37–52 Н•м.
