ГАЗОРАСПРЕДЕЛИТЕЛЬНЫЙ МЕХАНИЗМ УСТРОЙСТВО


Газораспределительный механизм двигателя КАЗ-608

Двигатель имеет верхнее расположение клапанов с приводом от распределительного вала, расположенного в развале блока. Верхнее расположение клапанов позволяет получить более совершенную форму камеры сгорания и увеличить наполнение цилиндров горючей смесью за счет уменьшения гидравлического сопротивления впускного тракта.

Привод распределительного вала осуществляется от коленчатого вала двумя косозубыми шестернями. Ведущая шестерня привода, установленная на переднем конце коленчатого вала, изготовлена из стали, а ведомая, закрепленная на переднем конце распределительного вала, — из чугуна. Применение косого зуба и шестерен из различных материалов способствует уменьшению шума при работе шестерен.

Шестерни привода закрепляются на коленчатом и распределительном валах с помощью шпонок. На шестернях имеются метки (рис. 27), позволяющие при сборке двигателя правильно ввести шестерни в зацепление и обеспечить установку фаз газораспределения.

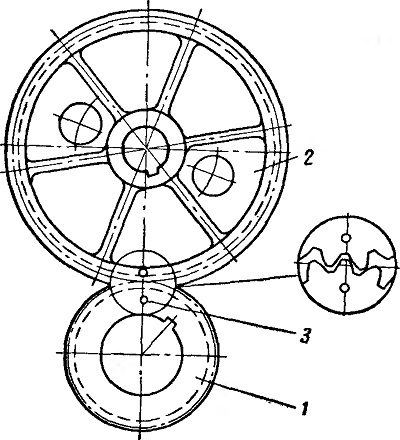

Рис. 27. Положение меток на шестернях при установке газораспределения:
1 ~ шестерня коленчатого вала; 2 — шестерня распределительного вала; 3 — метка
