Автомобили КамАЗ (формула 6x4). Работа пневмопривода (1986 год)

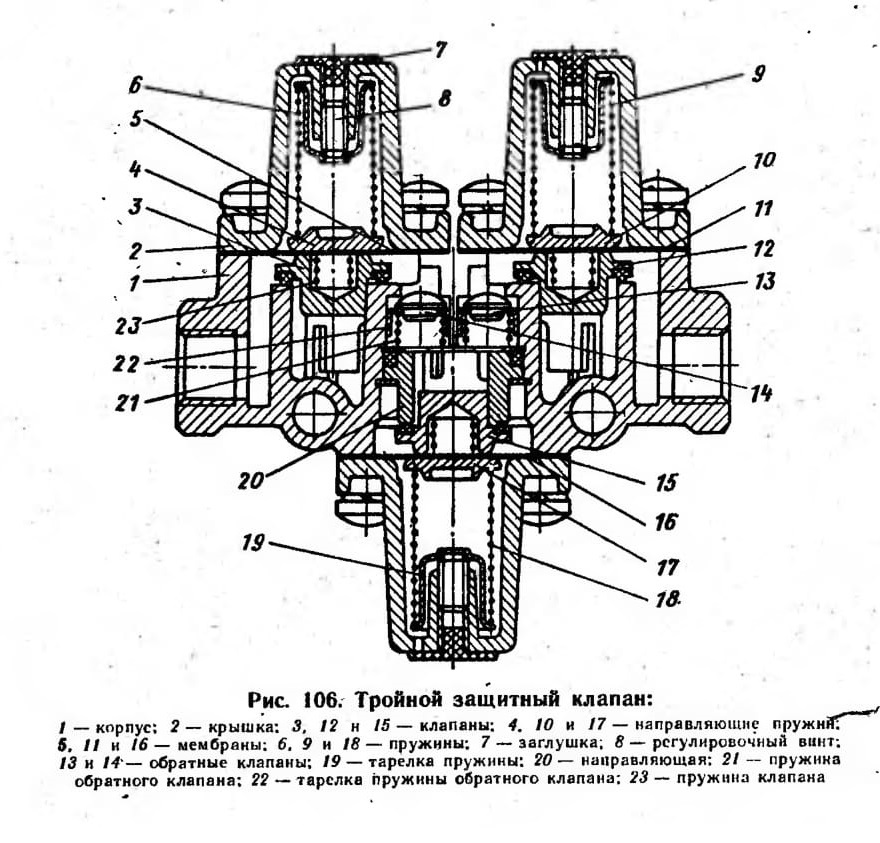

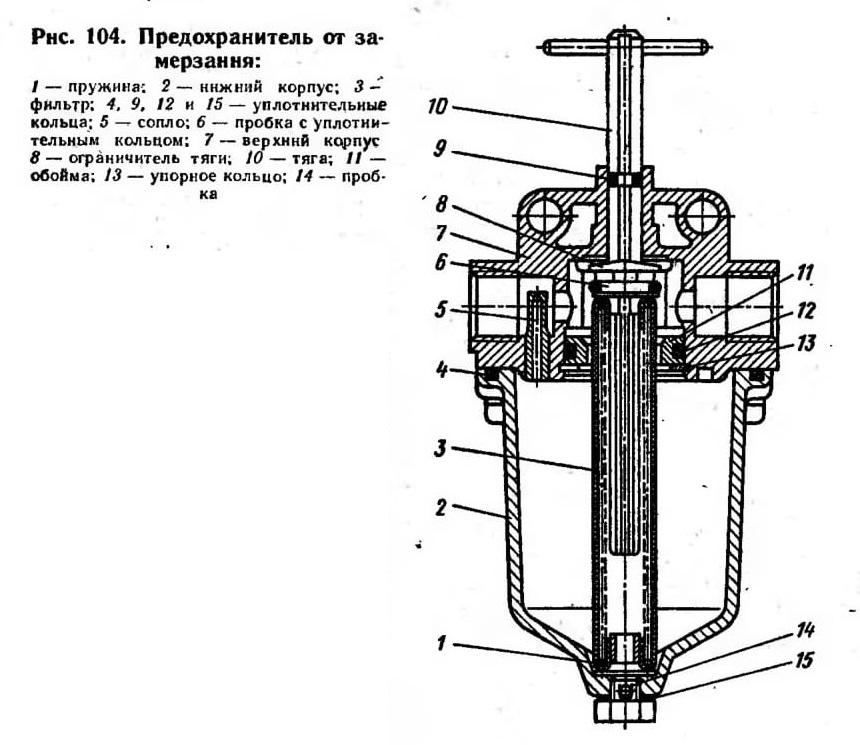

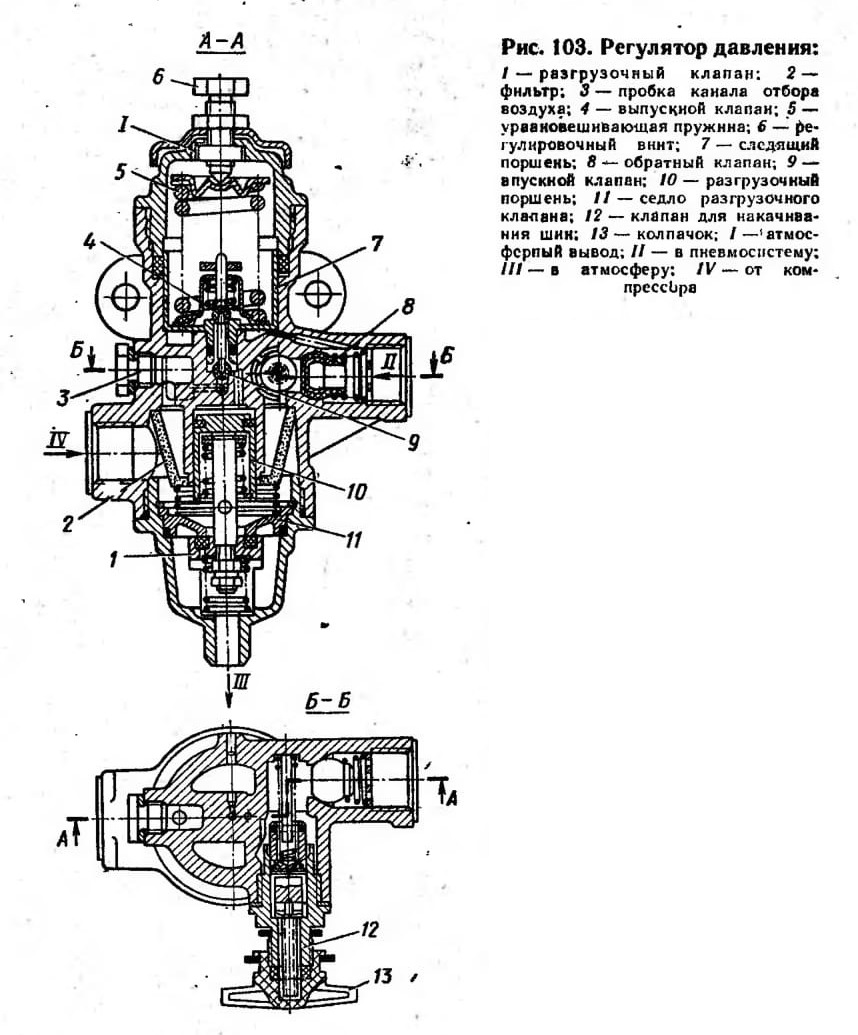

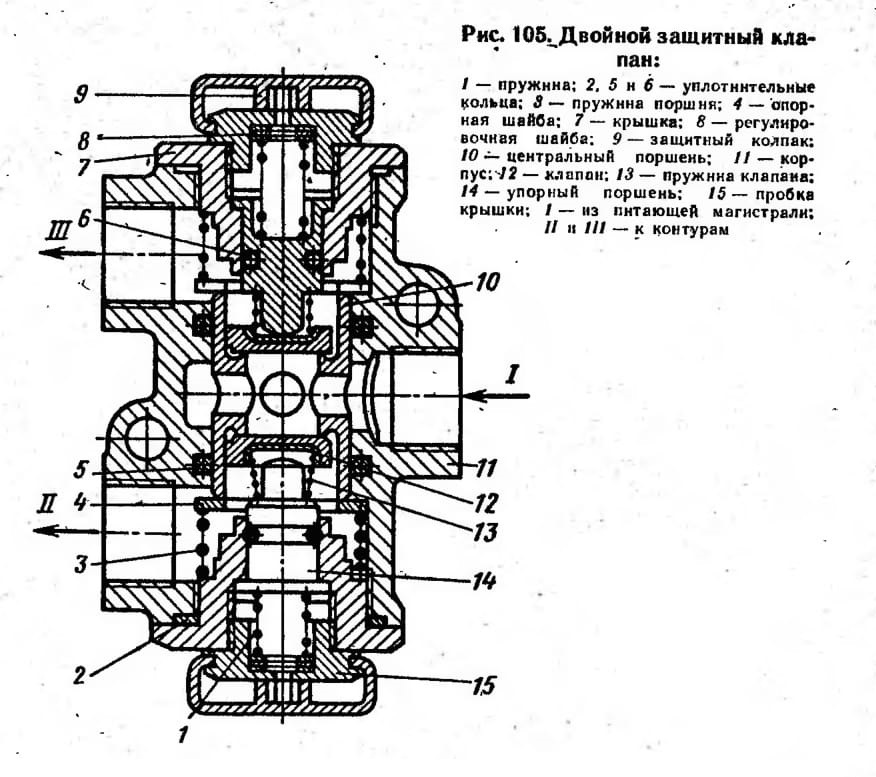

Сжатый воздух из компрессора 9 (см. рис. 100) через регулятор 11 давления, предохранитель 12 от замерзания, конденсационный ресивер 20 поступает к блоку защитных клапанов. Блок состоит из двойного 13 и тройного 17 клапанов, которые распределяют воздух по воздушным ресиверам 22, 24 и 25 контуров I, II и III. Защитные клапаны 13 и 17 отрегулированы таким образом, что сначала заполняются ресиверы контура III, а затем ресиверы остальных контуров.



Рабочая тормозная система: при заполнении системы воздух из ресиверов 22 общим объемом 40 л и ресивера 24 объемом 20 л поступает в соответствующие
