Автомобили КамАЗ (формула 6x4). Система охлаждения двигателя Камаз-740 (1986 год)

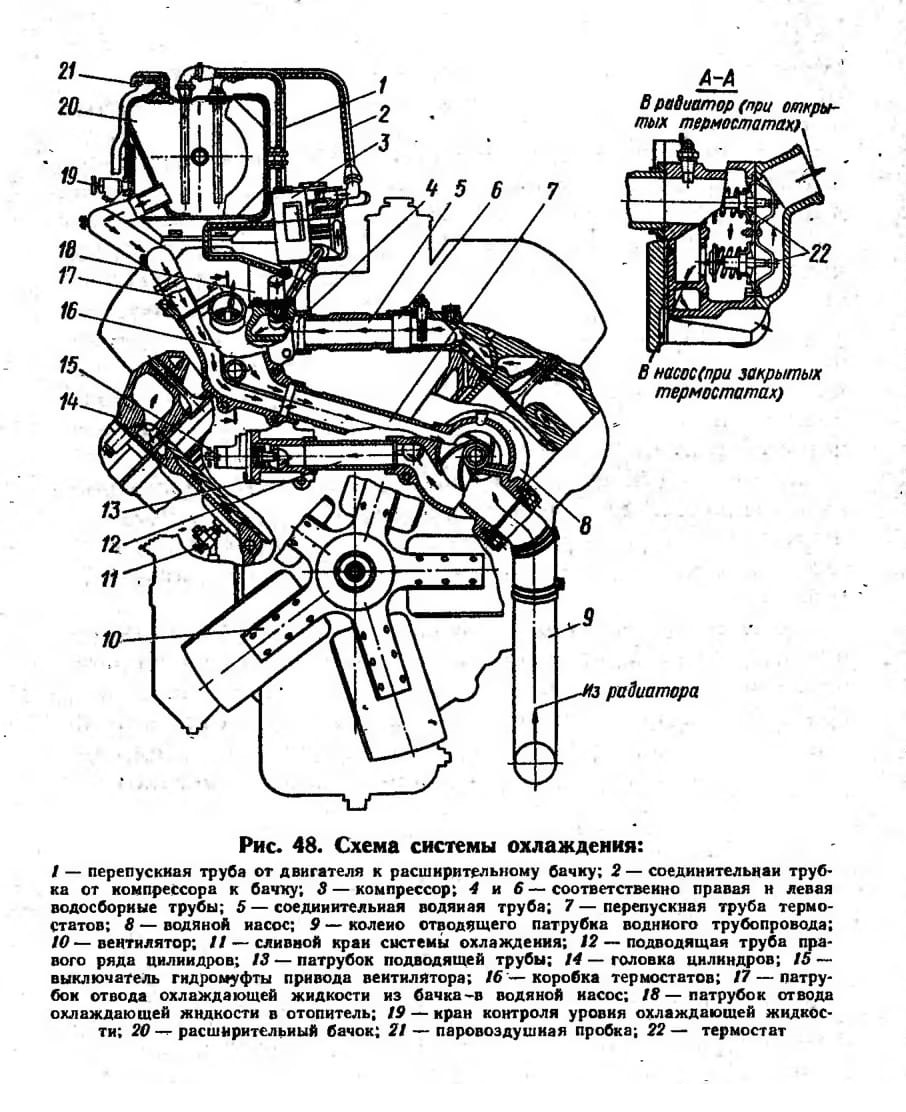

Система охлаждения двигателя — жидкостная, закрытого типа, с принудительной циркуляцией охлаждающей жидкости. Основными элементами системы (рис. 48) являются водяной насос 8, радиатор, термостаты 22, вентилятор 10, гидромуфта привода вентилятора, выключатель 15 гидромуфты, расширительный бачок 20, перепускные трубы, жалюзи.

Во время работы двигателя циркуляция охлаждающей жидкости в системе создается центробежным насосом. Жидкость из насоса нагнетается в водяную полость левого ряда цилиндров, а через трубу 12 — в водяную полость правого ряда цилиндров. Омывая наружные поверхности гильз цилиндров, охлаждающая жидкость через отверстия в верхних привалочных плоскостях блока цилиндров поступает в водяные полости головок
