Камаз -5320, -53212, -5410, -54112, -5511, -55102. Моменты затяжек резьбовых соединений

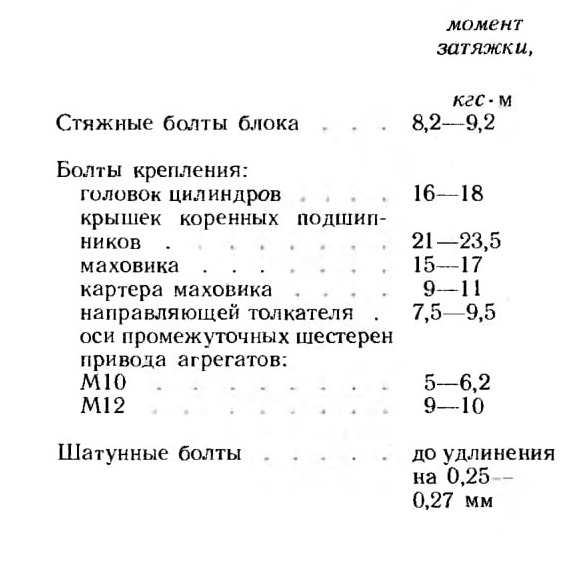

Моменты затяжки основных резьбовых соединений







Гайки:

крепления стоек коромысел 4,2—5,4 регулировочного винта коромысла ........3,4—4,2

распылителя форсунки . . 7—8

скобы крепления форсунки . 3,5—4

крепление муфты опережения впрыска.....10—12

Винты заглушки корпуса муфты опережения впрыска . . 0,8—1

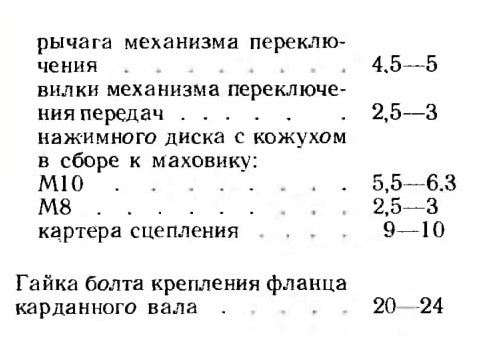

Болты крепления:

коробки передач к двигателю .........9—10

картера коробки передач к картеру сцепления или делителя ........14—15

головки передней тяги . 5,5—6

рычага наконечника . 2,5—3

рычага передней тяги . . . 5,5—6

стяжного регулировочного фланца.......4—5









Карданная передана


Болты:

соединения фланцев карданных валов:

среднего моста . . 12—14

заднего » .....8—9

крепления опорных пластин подшипников крестовины . 1,4—1,7





Ведущие мосты



Гайки крепления подшипников ведущей конической шестерни мостов:

среднего.......24

заднего............24—36

Контргайка подшипников ведущей шестерни среднего моста ........24—36

Болты крепления:

стакана ведущей конической шестерни:

среднего моста 10—12,5

заднего » .....6—9

крышки ведущей цилиндрической шестерни .... 6—9

крышек подшипников колесного дифференциала . . 25—32

чашек межосевого дифференциала .......5.5—7.0
Гайки болтов крепления

подшипников ведущей цилиндрической шестерни . . 35—40



чашек колесного дифференциала ........14—16

фланца межосевого дифференциала и фланца заднего вала........25 —30
Гайки шпилек крепления: редуктора к картеру моста 16—18

 полуосей.......12—14

Передняя ось и рулевой привод

Гайки:

рычагов поворотных кулаков 40—50 шаровых пальцев продольной и поперечной рулевых

тяг.........25—32

болтов наконечников поперечной рулевой тяги 5,0—6,2





Подвеска автомобиля
Стремянки рессор:

передних.......25—30

задних:

КамАЗ-54112, -53212, -5511 95—105

КамАЗ-5320, -5410 45—50

Стяжные болты пальцев ушков передних рессор.....8—10

Болты крепления ушков передних рессор: передние . . 23—27

боковые.......10—15

Гайки пальцев амортизаторов со стороны:

кронштейнов .... 12—14

резиновых втулок 5,5—6,0

Гайки шпилек крепления опоры рессоры и кронштейна реактивной штанги к картеру моста автомобилей КамАЗ-53212,-54112, -5511...... 40—45

Гайки шпилек соединения кронштейнов осей балансира с кронштейнами рамы . .. 50—55



Болты крепления кронштейнов задней подвески к лонжеронам

рамы.........18—20

Гайки:

стяжки кронштейнов оси . 50—55

пальцев реактивных штанг 35—40

Шпильки крепления кронштейнов реактивных штанг . 35—40

Стяжные болты разрезных гаек осей балансирной подвески ..........8—10

Гайка резервуара амортизатора... ..........18—20





Колеса
Гайки крепления колес . . . 25—30

Контргайки крепления подшипников ступиц колес . . 14—16





Рулевое управление
Гайка рулевого колеса . . 6—8

Контргайка регулировочного винта вала сошки .... 6—6,5

Гайки клиньев крепления карданного вала.....1,4—1,7

Стяжные болты крепления

сошки........18—20

Болты крепления механизма рулевого управления . . . 28—32

Болты крепления крышки:

бачка . .......0,7—0,9

насоса........3,5—4,2

Гайка крепления шестерни насоса .........5,0—6,5

Гайки крепления подшипников углового редуктора . . 4--6

Стопорные винты шариковой гайки........5—6



Тормозная система

Гайки:

крепления кронштейнов тормозных камер к суппортам . 9,5—10

шпилек крепления тормозных камер к кронштейнам . 18—21

болтов крепления суппортов к балкам мостов (осей) . . 9,5—10

шпилек крепления головки цилиндров компрессоров . 1,2—1,7

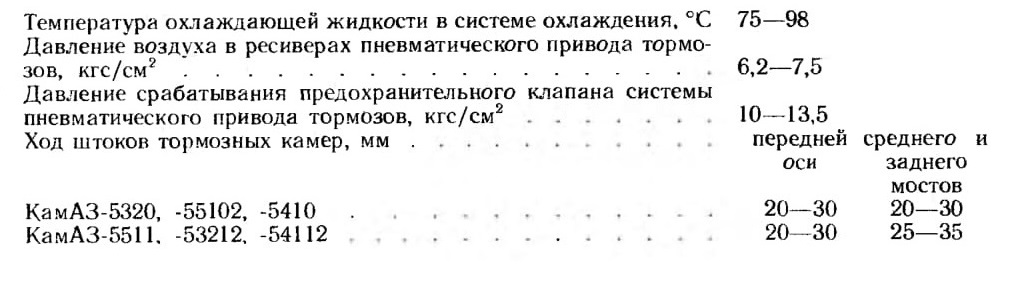

Данные контроля контроля и регулирования механизмов, систем и сборочных единиц автомобилей КамАЗ





Контрольные значения
Зазоры между стержнями клапанов и коромыслами на холодном
двигателе, мм:

впускных................................0,25—0,30

выпускных..................0,35—0,40

Ход педали сцепления, мм:

свободный (до включения главного цилиндра)......6—15

полный...................190

Максимальное усилие на педали сцепления, кгс 15

Зазор в клапане включения делителя, мм .....0,2—0,6

Свободный ход рулевого колеса, не более..........15°

Ход тормозной педали, мм:

свободный..................20—40

полный...................100—140

Угол развала колес..................1°

Схождение колес, мм ..............0,9—1,9

Максимальный угол поворота колеса:

внутреннего..................................45°

наружного..................35°
Прогиб ремней привода генератора и водяного насоса двигателя

от усилия нажима 4 кгс, мм........... .15—22

Давление масла в системе смазки прогретого двигателя, кгс/см2, при частоте вращения:

номинальной.................4,0—5,5

холостого хода..............................1
