УСТРОЙСТВО И РАБОТА РУЛЕВОГО УПРАВЛЕНИЯ АВТОМОБИЛЯ КамАЗ-5310

Гидравлический усилитель рулевого управления автомобиля КамАЗ-5310

Гидравлический усилитель состоит из клапана управления (распределительного устройства) золотникового типа, гидравлического цилиндра-картера, насоса с бачком, радиатора, трубопроводов и шлангов.

Корпус клапана управления В (рис. 6.4) крепится шпильками к корпусу 32 углового редуктора. Золотник 36 клапана управления установлен на переднем конце винта 24 рулевого механизма на упорных подшипниках 33. Внутренние кольца подшипников большого диаметра прижаты гайкой к реактивным плунжерам 2, размещенным в трех отверстиях в корпусе 3 совместно с центрирующими пружинами 4,35. Упорные подшипники с золотником зафиксированы на винте буртиком и гайкой Коническая шайба 37 устанавливается под гайку вогнутой стороной к подшипнику. В корпусе клапана с обеих сторон сделаны проточки. Поэтому упорные подшипники 33, золотник 36 с винтом 24 могут перемещаться в обе стороны от среднего положения На 1,1 мм (рабочий ход золотника), сдвигая при этом плунжеры 2 и сжимая пружины 4..

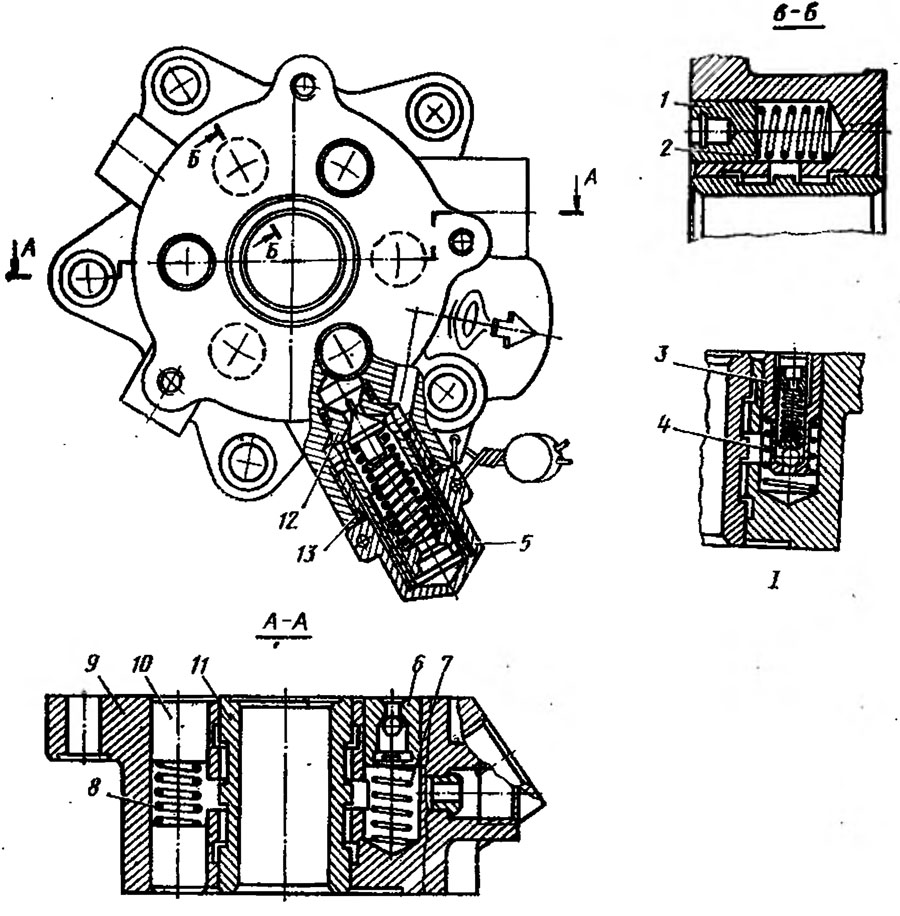

В отверстиях корпуса 9 клапана управления (рис 6.5) установлены также перепускной 6 и предохранительные 3, 12 клапаны и плунжеры 10 с пружинами. Предохранительный клапан соединяет магистрали высокого и низкого давления масла при давлении 6500—7000 кПа (65—70 кгс/см3). Перепускной клапан соединяет полости цилиндра при неработающем насосе, уменьшая сопротивление усилителя при повороте колес.

Цилиндр гидроусилителя размещен в картере рулевого механизма. Поршень цилиндра снабжен уплотнительным кольцом и масляными канавками.
