Jaguar XJ (X350). Service manual - part 841







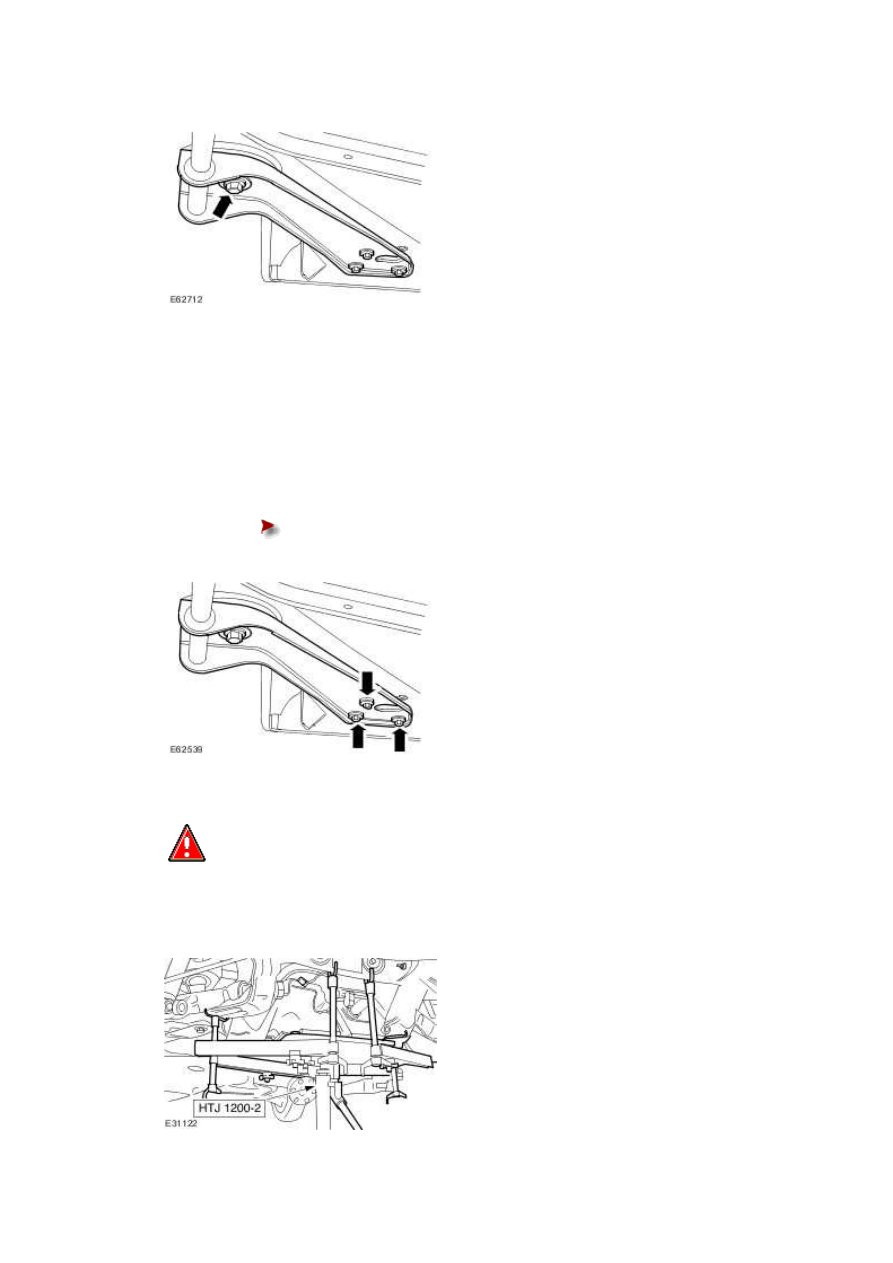

11 . NOTE:





Left-hand shown, right-hand similar.



NOTE:





Install new rear subframe retaining bolts.



Install the rear subframe rear retaining bolt.





Tighten to 125 Nm.







Align the subframe to the original position in relation to the vehicle body.











12 . NOTE:





Left-hand shown, right-hand similar.



Tighten the rear subframe front retaining bolt.





Tighten to 125 Nm.











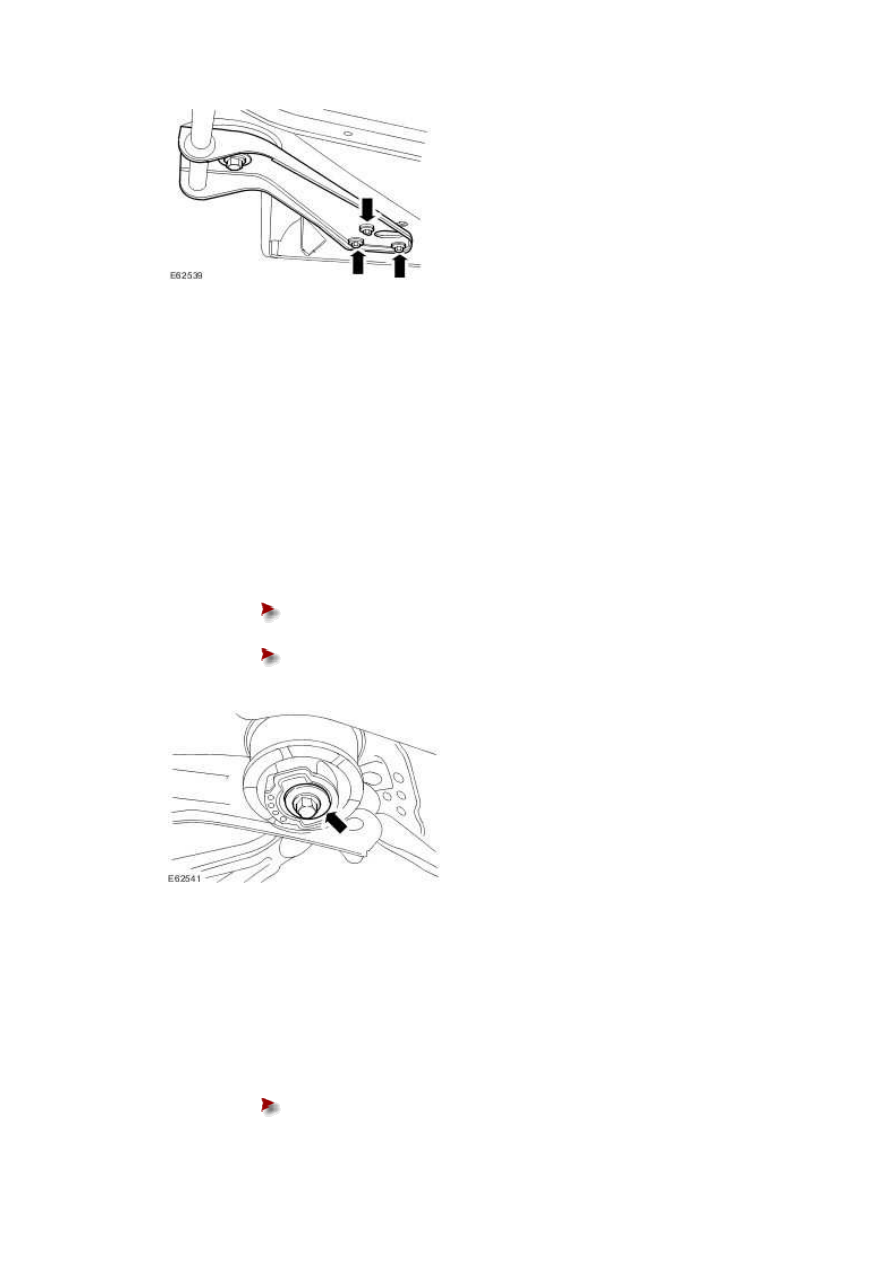

13 . NOTE:





Left-hand shown, right-hand similar.



Tighten the NVH brace retaining bolts.





Tighten to 48Nm.











14

.



  WARNING: Rotate the special tool height adjustment valve slowly. Failure to

follow this instruction may result in personal injury.





Remove the special tool from the rear subframe.



www.





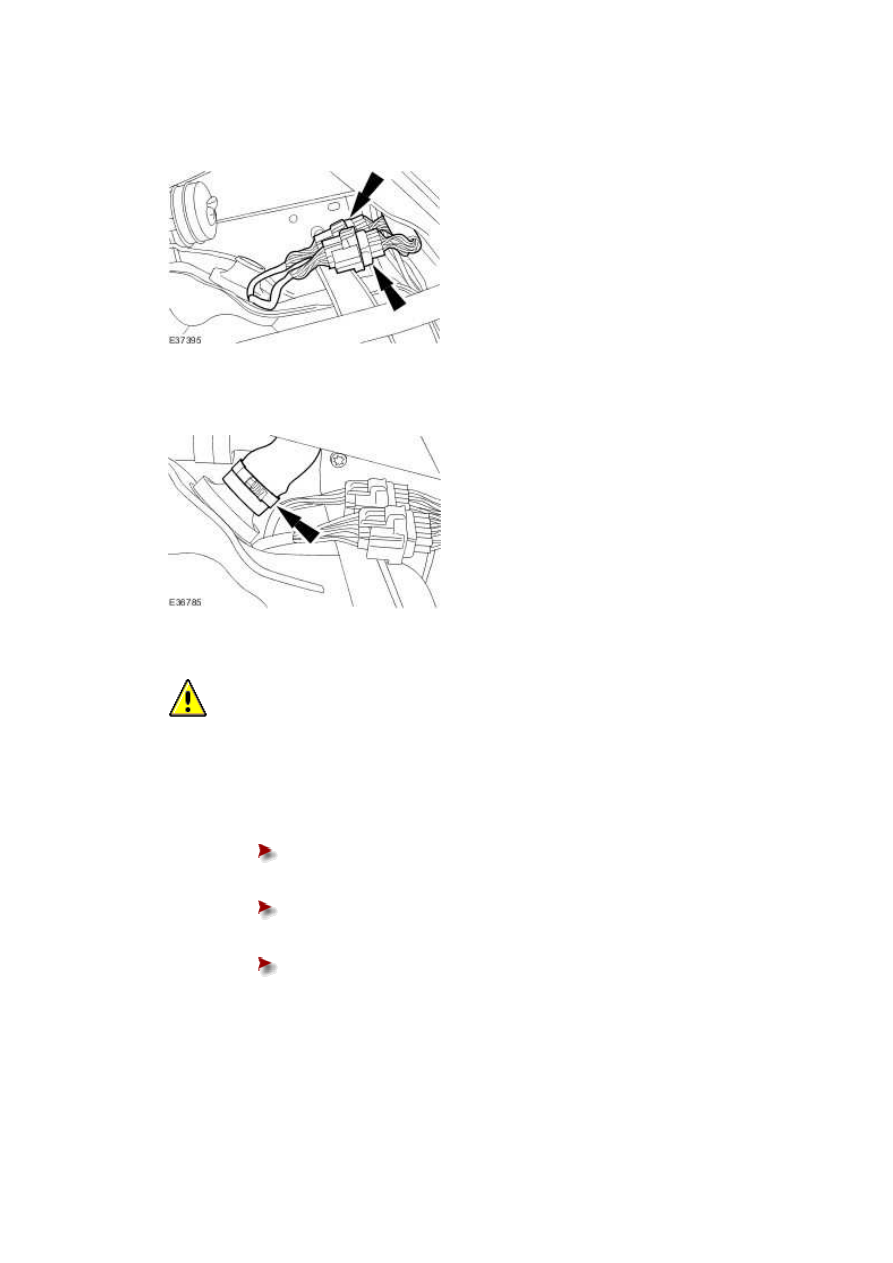

15 . Attach the rear axle electrical connectors.







16 . Attach the fuel tank filler pipe to fuel tank hose.







17

.



  CAUTION: Under no circumstances must the flexible coupling (or its fixings) be

loosened or removed from the driveshaft





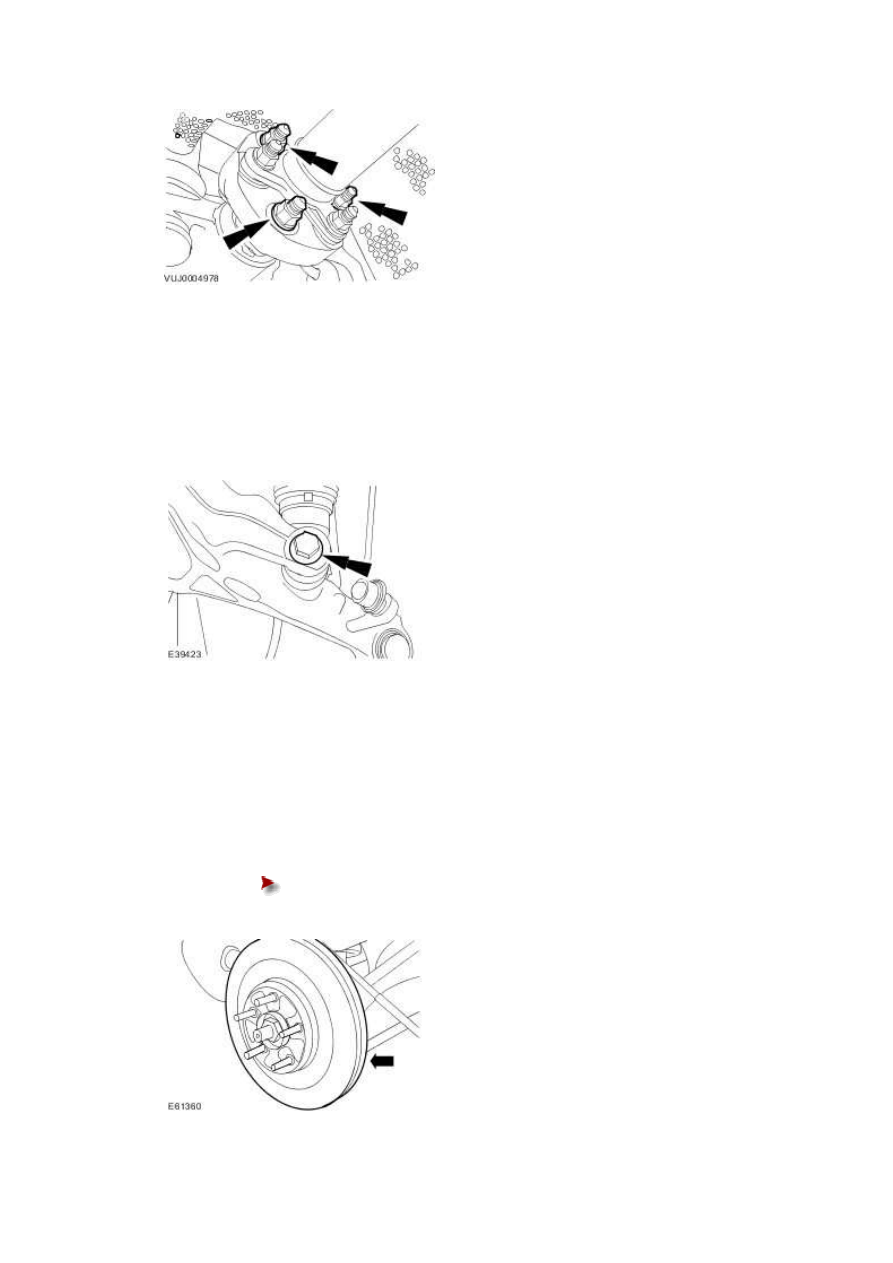

Attach the driveshaft to the rear drive axle flange.





Install the driveshaft to the original position in relation to the rear drive

axle flange.







Tighten to 88 Nm.







If a balance nut is fitted, install onto the original bolt position and tighten

to 12 Nm .











18 . NOTE:





Left-hand shown, right-hand similar.



Tighten to 133 Nm.







19 . NOTE:





Left-hand shown, right-hand similar.



Install the brake disc.





Install the brake disc to the original position in relation to the hub.
