Jaguar XJ (X350). Service manual - part 840







2 . NOTE:





Rear subframe shown removed for clarity.

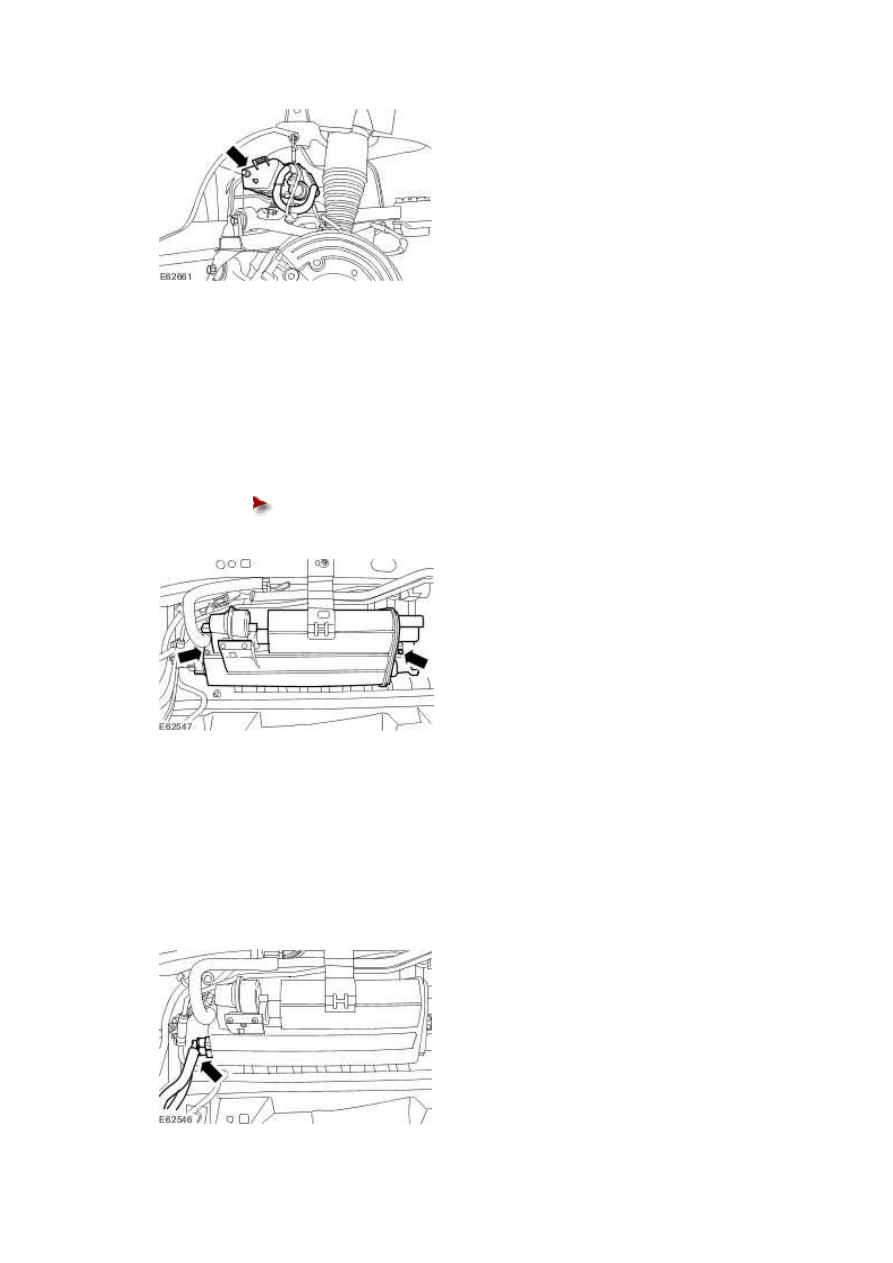

Attach the evaporative emission canister.





Tighten to 7 Nm.











3 . NOTE:





Rear subframe shown removed for clarity.



Connect the evaporative emission canister vapor pipes.

For additional information, refer to Quick Release Coupling







4 . NOTE:





Rear subframe shown removed for clarity.

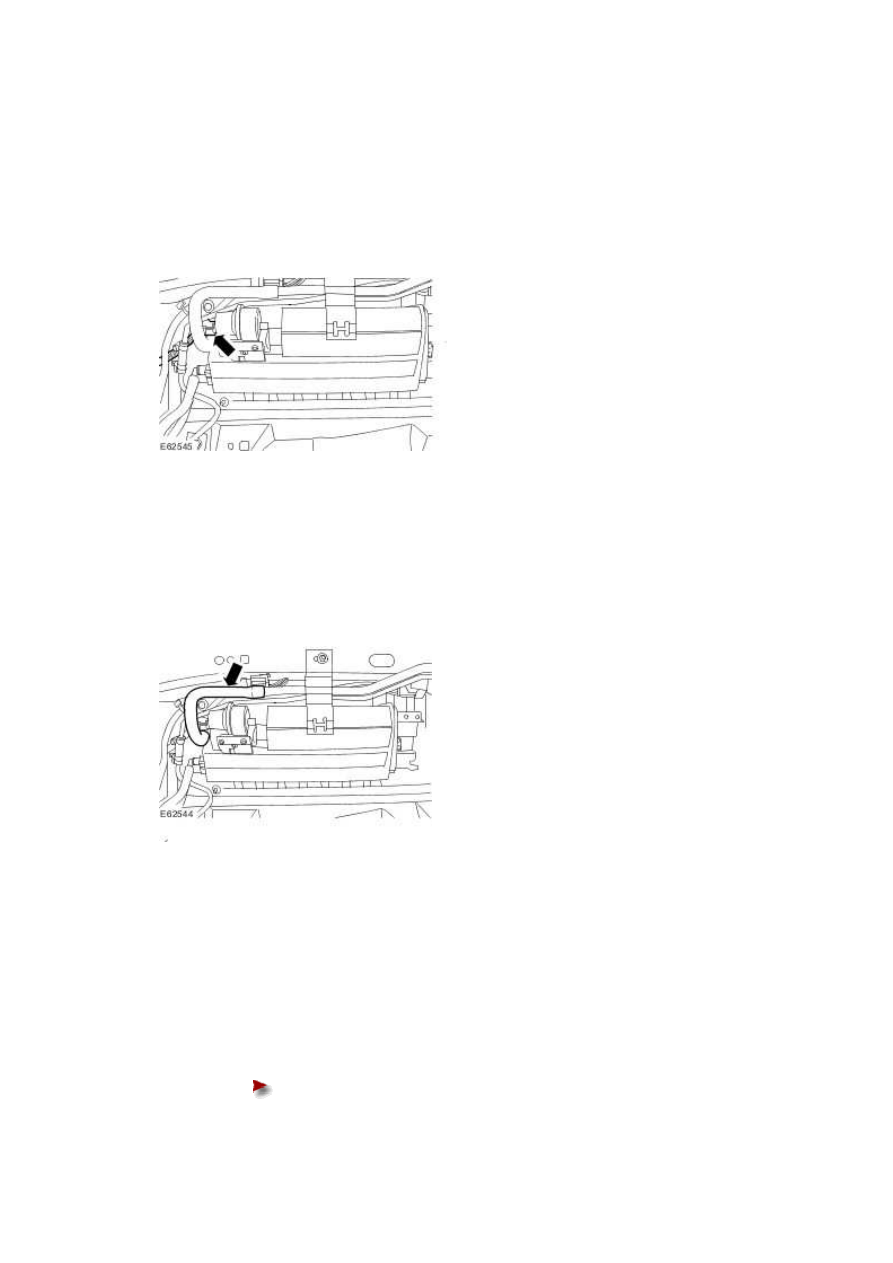

Connect the evaporative emission canister vent solenoid electrical connector.







5 . NOTE:





Rear subframe shown removed for clarity.



Connect the evaporative emission canister vent solenoid vent hose.





Vehicles with supercharger



6 . NOTE:





Rear subframe shown removed for clarity.

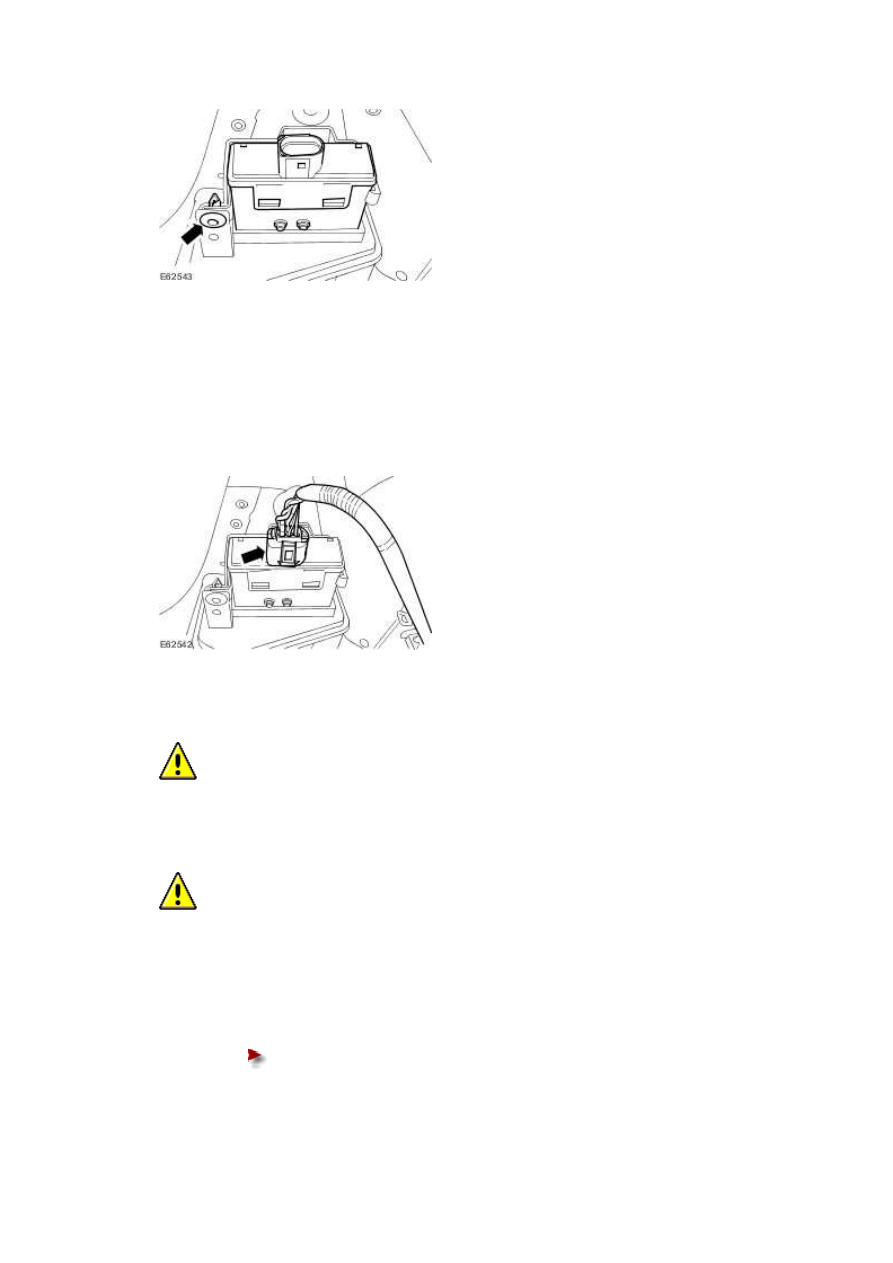

Install the fuel pump driver module.





Install the retaining clip.





www.







7 . NOTE:





Rear subframe shown removed for clarity.



Connect the fuel pump driver module electrical connector.





All vehicles



8

.



  CAUTION: Make sure the rear subframe weight is evenly supported on the special

tool. Failure to follow this instruction may result in damage to the vehicle.





  CAUTION: Make sure when raising the rear subframe damage does not occur to the

surrounding components. Failure to follow this instruction may result in damage to the

vehicle.

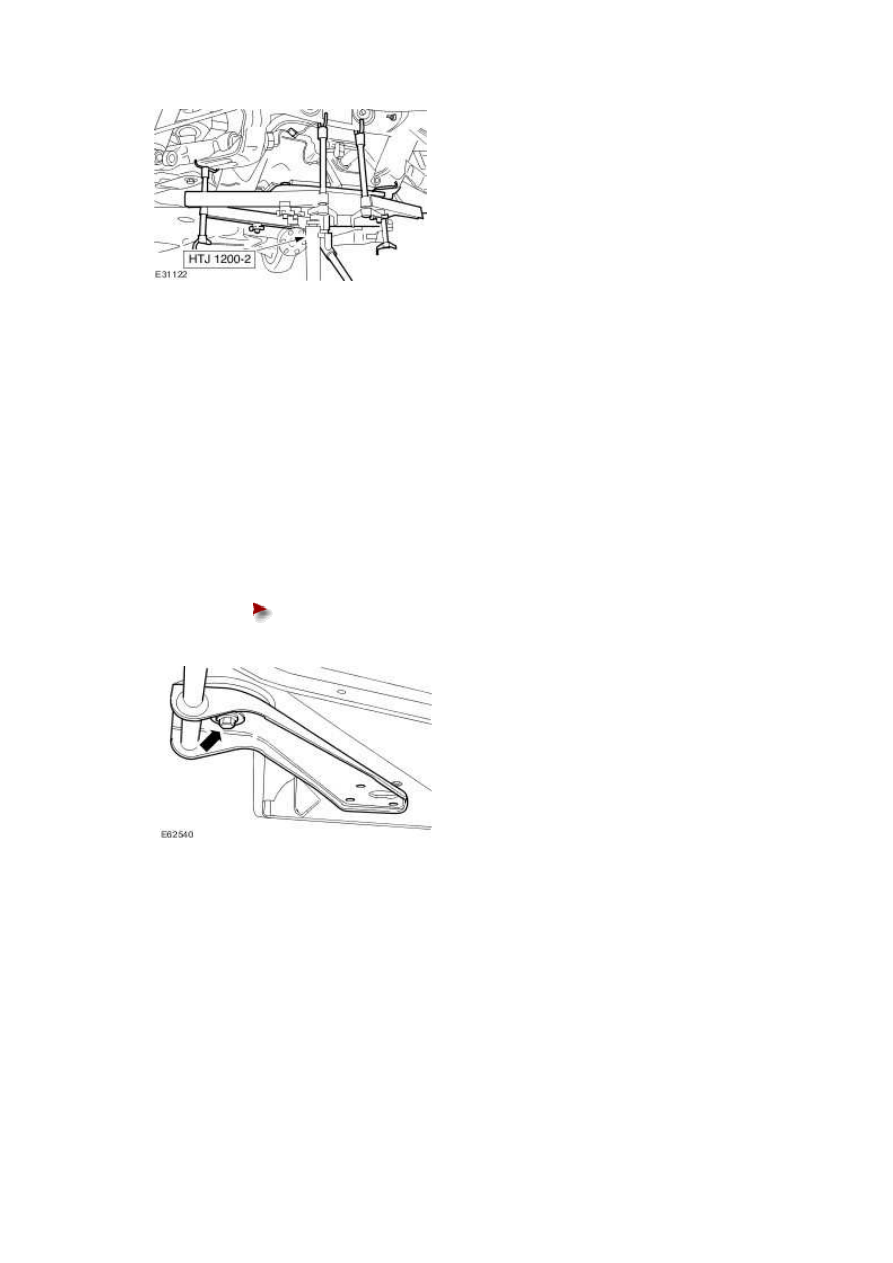

Using the special tool, raise the rear subframe to the vehicle body.





Align the subframe to the original position in relation to the vehicle body.











9 . NOTE:





Left-hand shown, right-hand similar.



NOTE:





Install new rear subframe retaining bolts.



Loosely install the rear subframe front retaining bolts.





Install the NVH brace











10 . NOTE:





Left-hand shown, right-hand similar.



Loosely install the NVH brace retaining bolts.
