Jaguar XJ (X350). Service manual - part 782











Secondary Air Injection (AIR) Control
Valve - 4.2L NA V8 - AJV8/3.5L NA V8 -
AJV8

Removal



1 . Disconnect the battery ground cable.

For additional information, refer to Battery Disconnect and Connect





2 . Remove the air cleaner.

For additional information, refer to Air Cleaner (19.10.05)

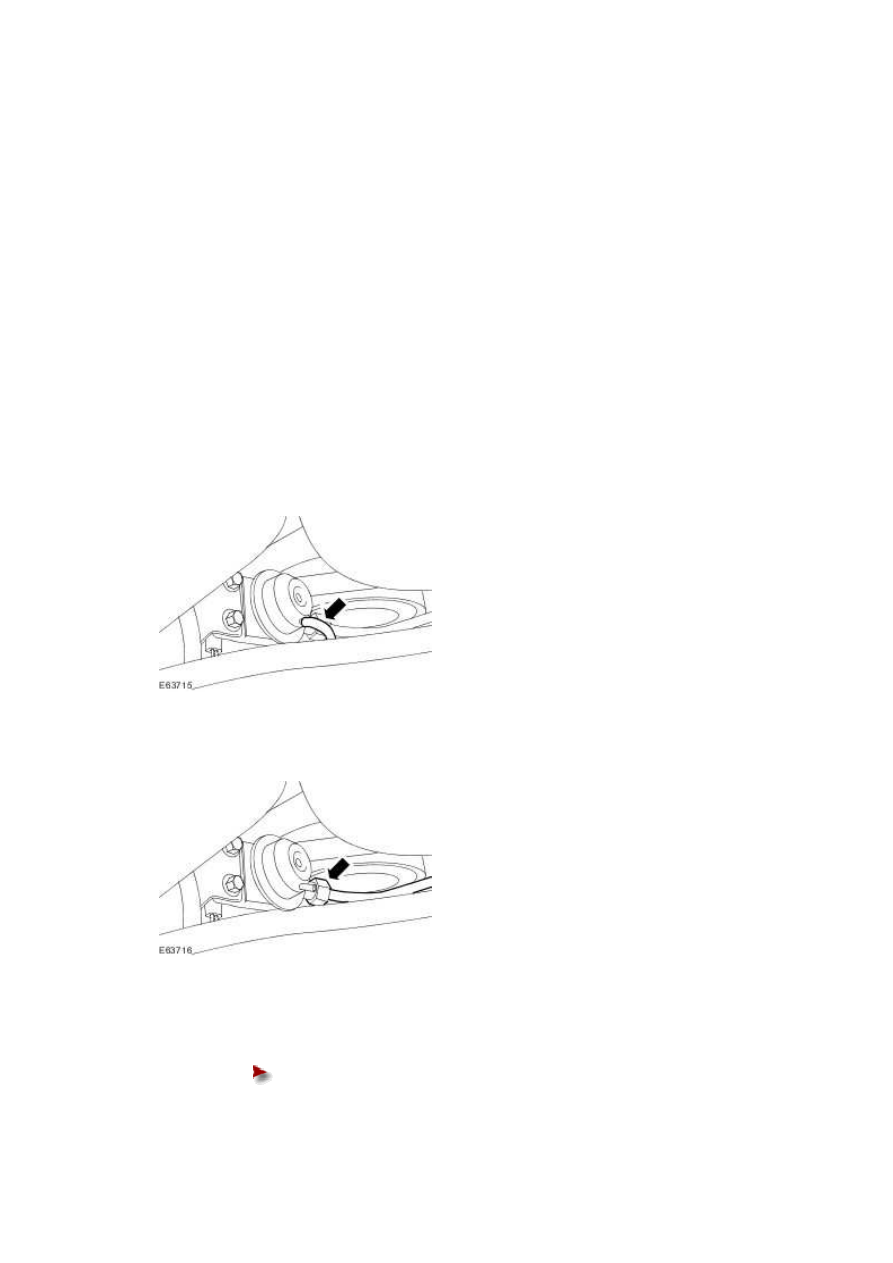

3 . Disconnect the secondary air injection (AIR) control valve vacuum hose.







4 . Disconnect the AIR control valve to exhaust manifold tube.







5 . Reposition the AIR control valve downwards.

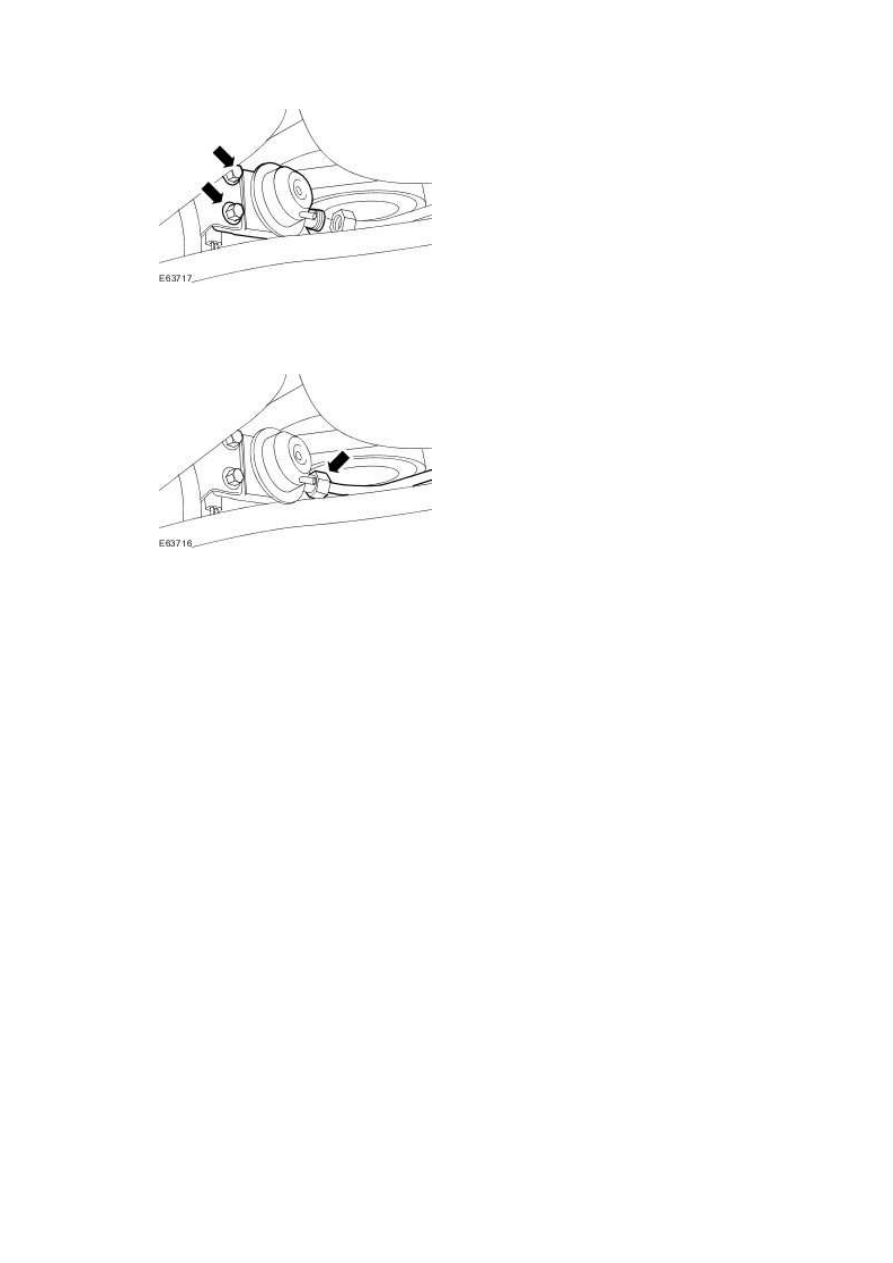

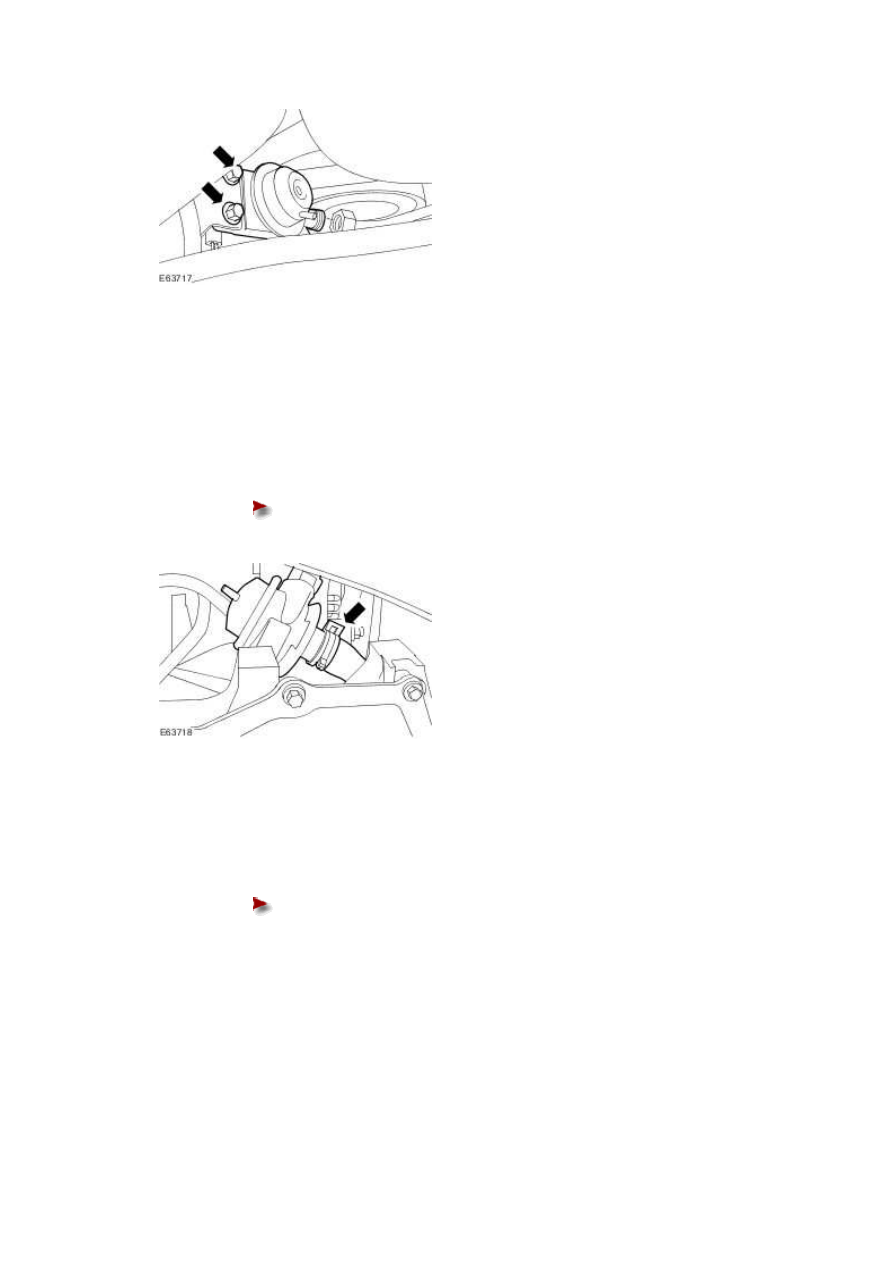

Remove the AIR control valve retaining bolts.





www.







6 . Remove the air deflector.

For additional information, refer to Air Deflector (76.11.41)





7 . Remove the AIR control valve.

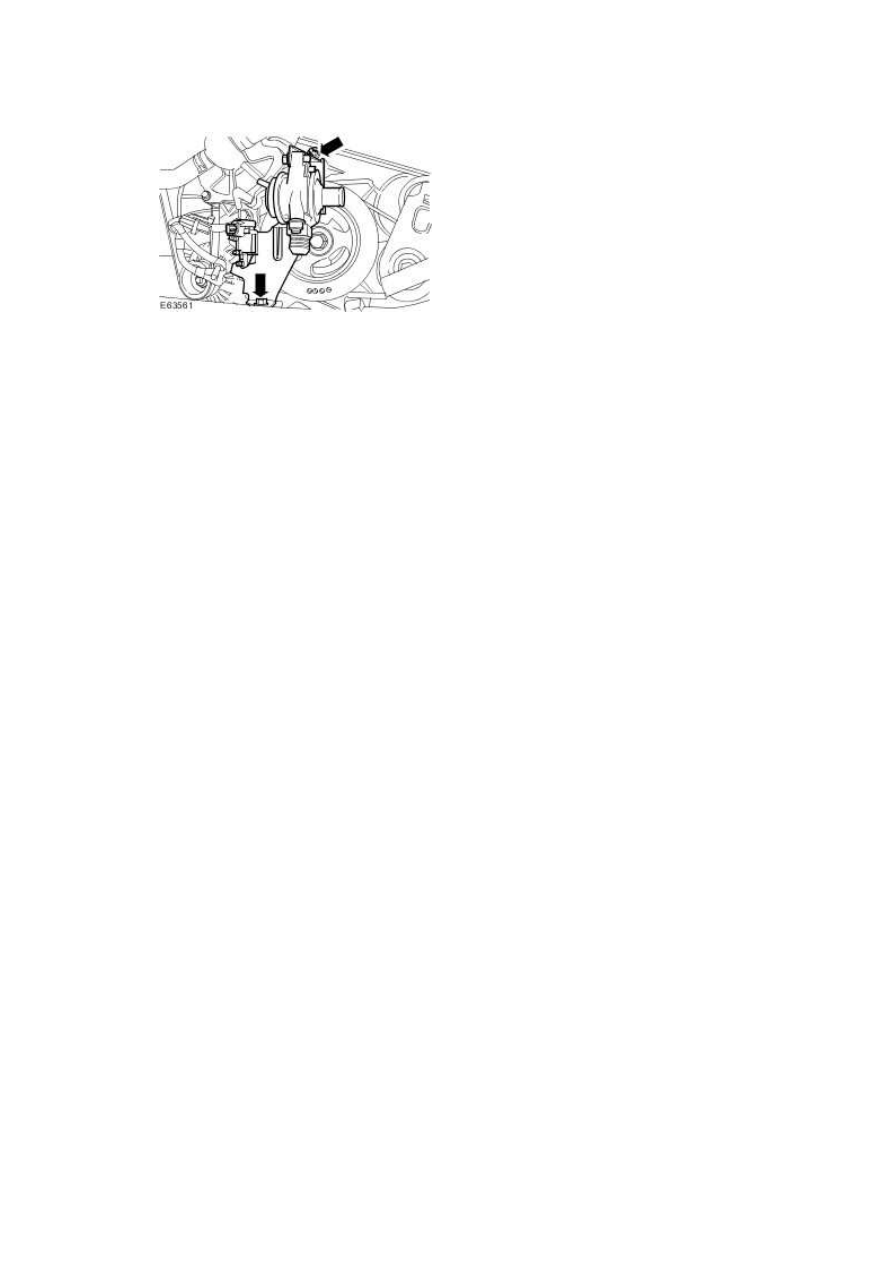

Disconnect the AIR control valve supply hose.











Installation



1 . To install, reverse the removal procedure.





Tighten to 25 Nm.











2 . Tighten to 35 Nm.







3

.



NOTE:





For NAS vehicles only.



If required, carry out a short drive cycle.

For additional information, refer to Powertrain Control Module (PCM) Short Drive Cycle Self-

Test









www.
