Tighten to 10 Nm.











3 . Tighten to 21 Nm.







4 . NOTE:





Un-cap the exposed ports.



Connect the coolant hoses.







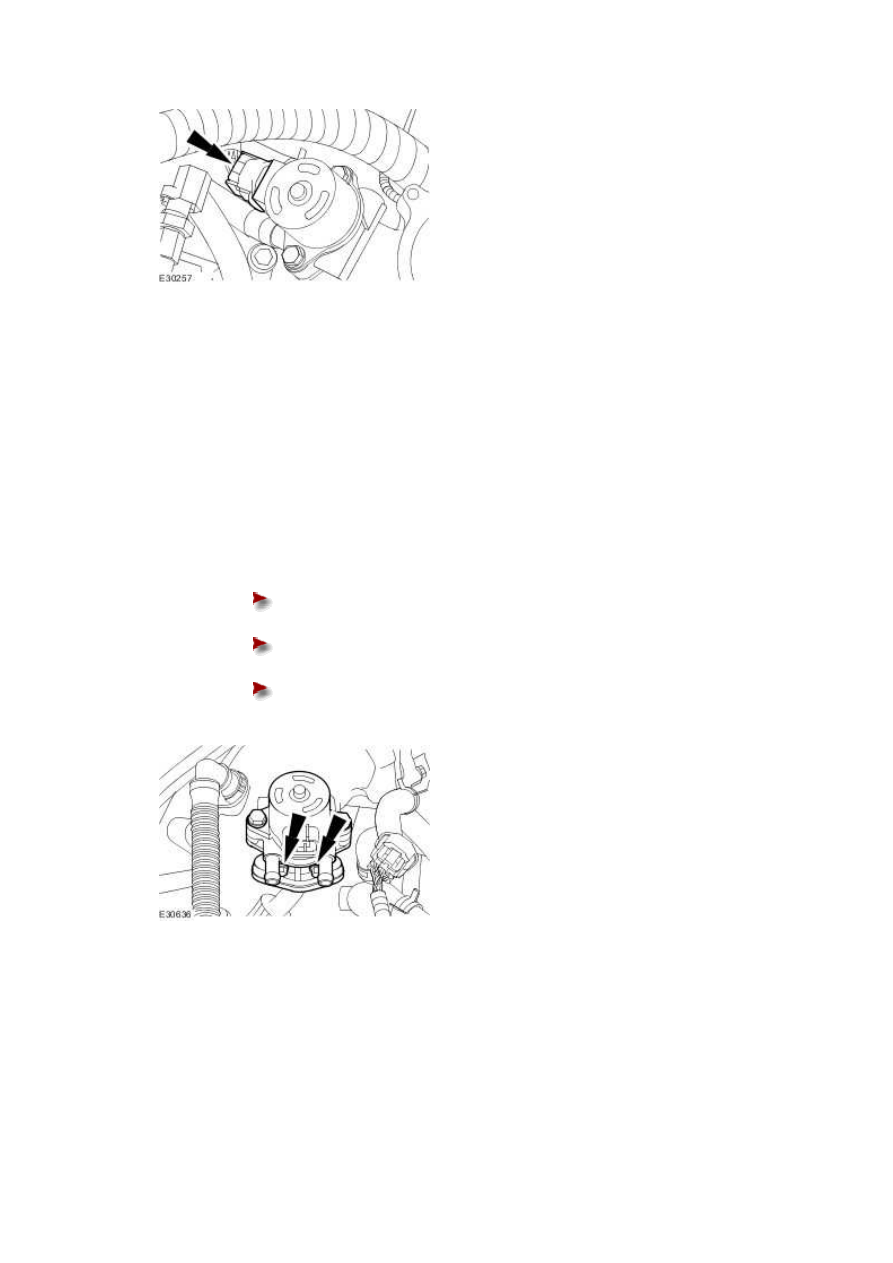

5 . Connect the EGR valve electrical connector.







6

.



Install the throttle body.

For additional information, refer to Throttle Body - 4.2L SC V8 - AJV8, VIN Range: G00442-

>G45703 (19.70.04)

For additional information, refer to Throttle Body - 4.2L SC V8 - AJV8, VIN Range: G45704-

>G99999 (19.70.04)





Vehicles without supercharger



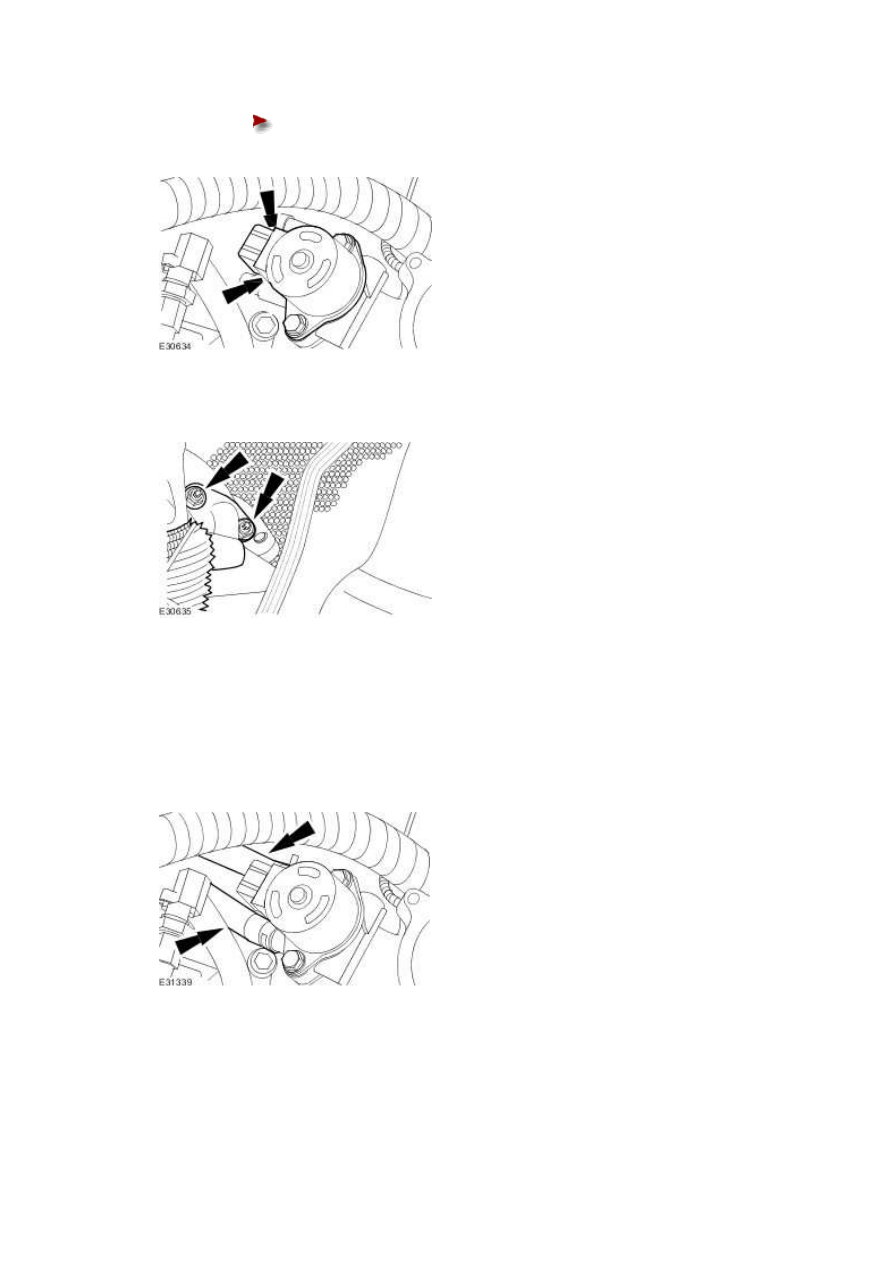

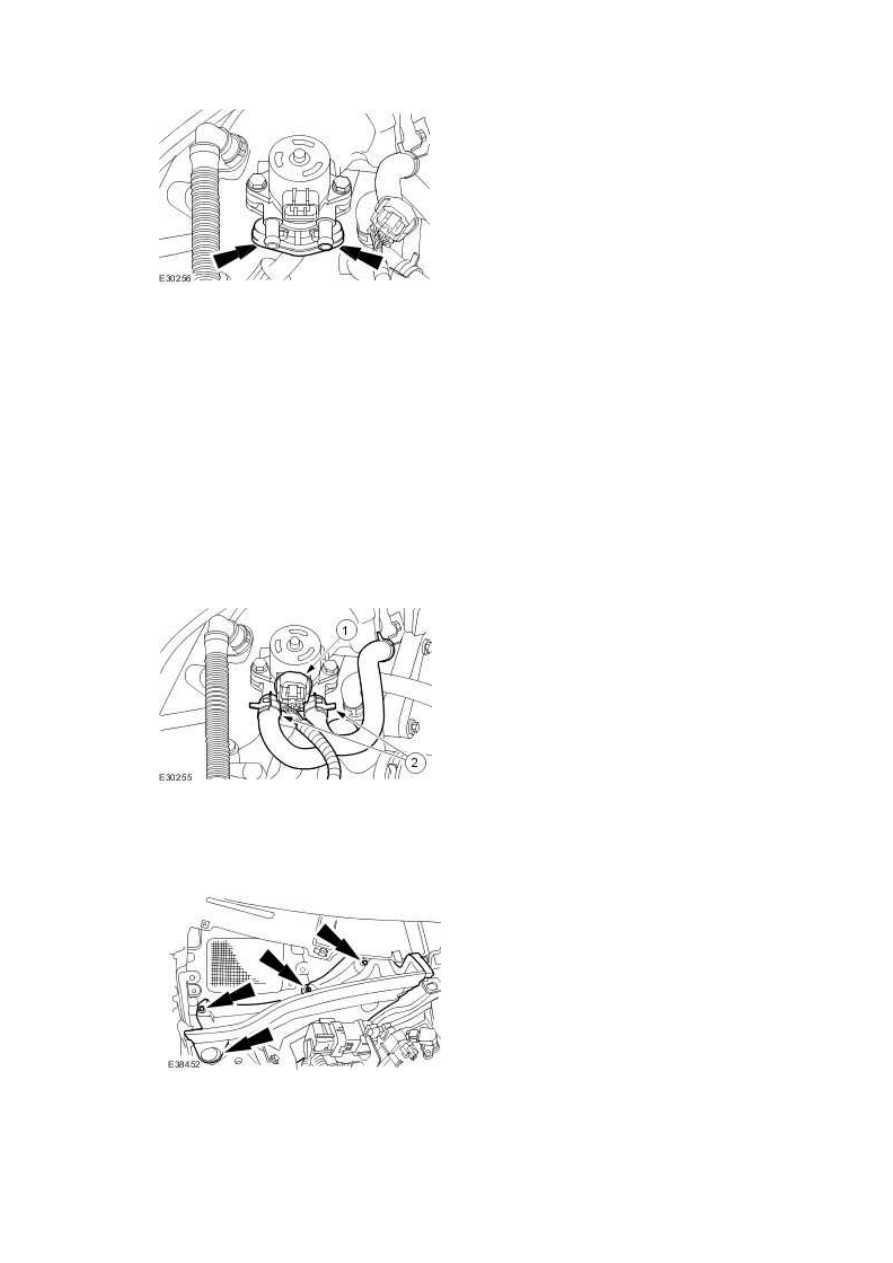

7 . Install the EGR valve.





Install a new EGR valve to exhaust manifold to EGR valve tube gasket.







Install a new EGR valve to intake manifold gasket.







Tighten to 10 Nm.











8 . Tighten to 21 Nm.

www.







9 . NOTE:





Un-cap the exposed ports.



Connect the EGR valve electrical connector.



1) Connect the EGR valve coolant hoses.





2) Connect the EGR valve electrical connector.









Left-hand drive vehicles with Supercharger



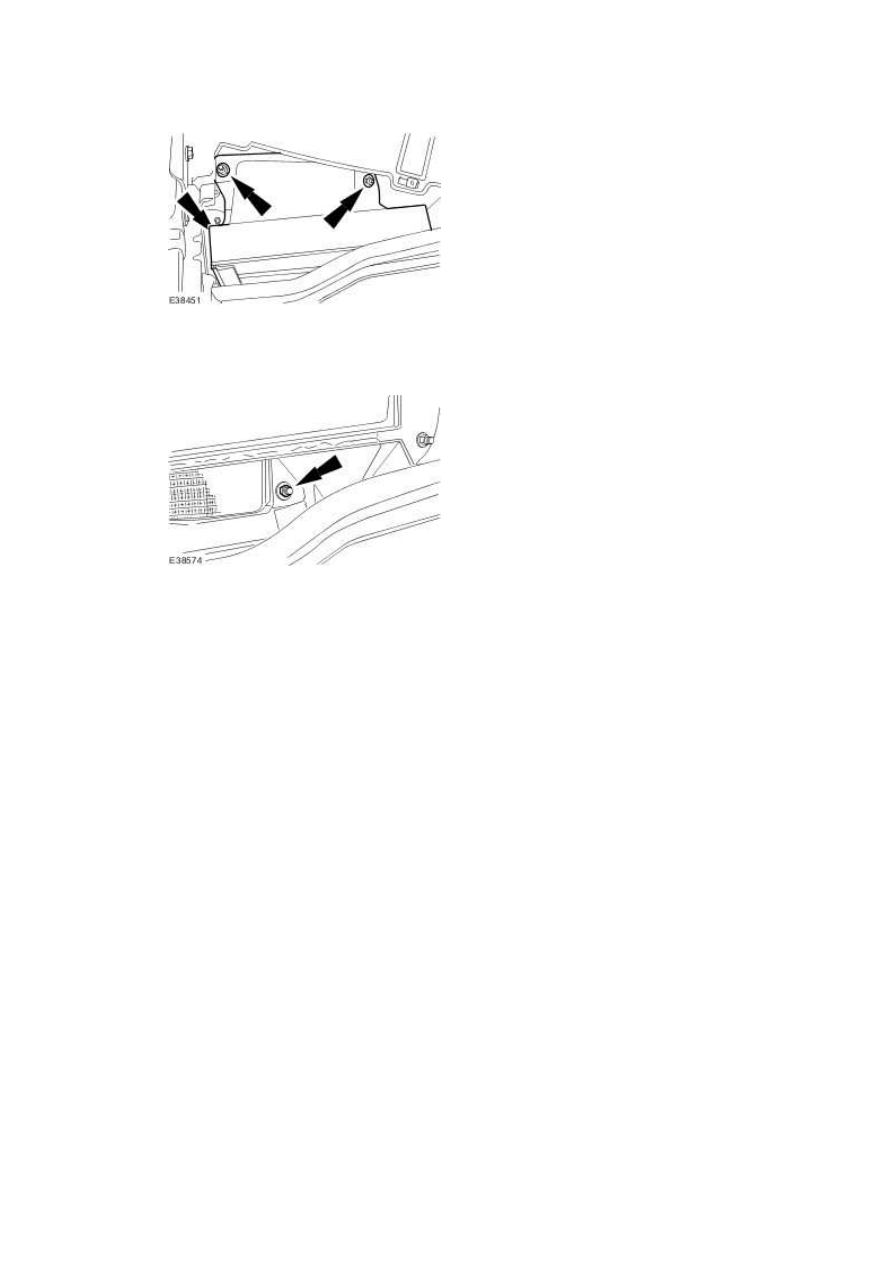

10 . Install the engine compartment panel.







11 . Install the cabin air filter housing.







12 . Install the cabin air filter housing retaining nut.







13 . Install the cabin air filter.

For additional information, refer to Cabin Air Filter (76.10.09)



All vehicles



14 . Check and top up the coolant expansion tank.





15

.



NOTE:





For NAS vehicles only.



If required, carry out a long drive cycle.

For additional information, refer to Powertrain Control Module (PCM) Long Drive Cycle Self-

Test
