Jaguar XJ (X350). Service manual - part 736

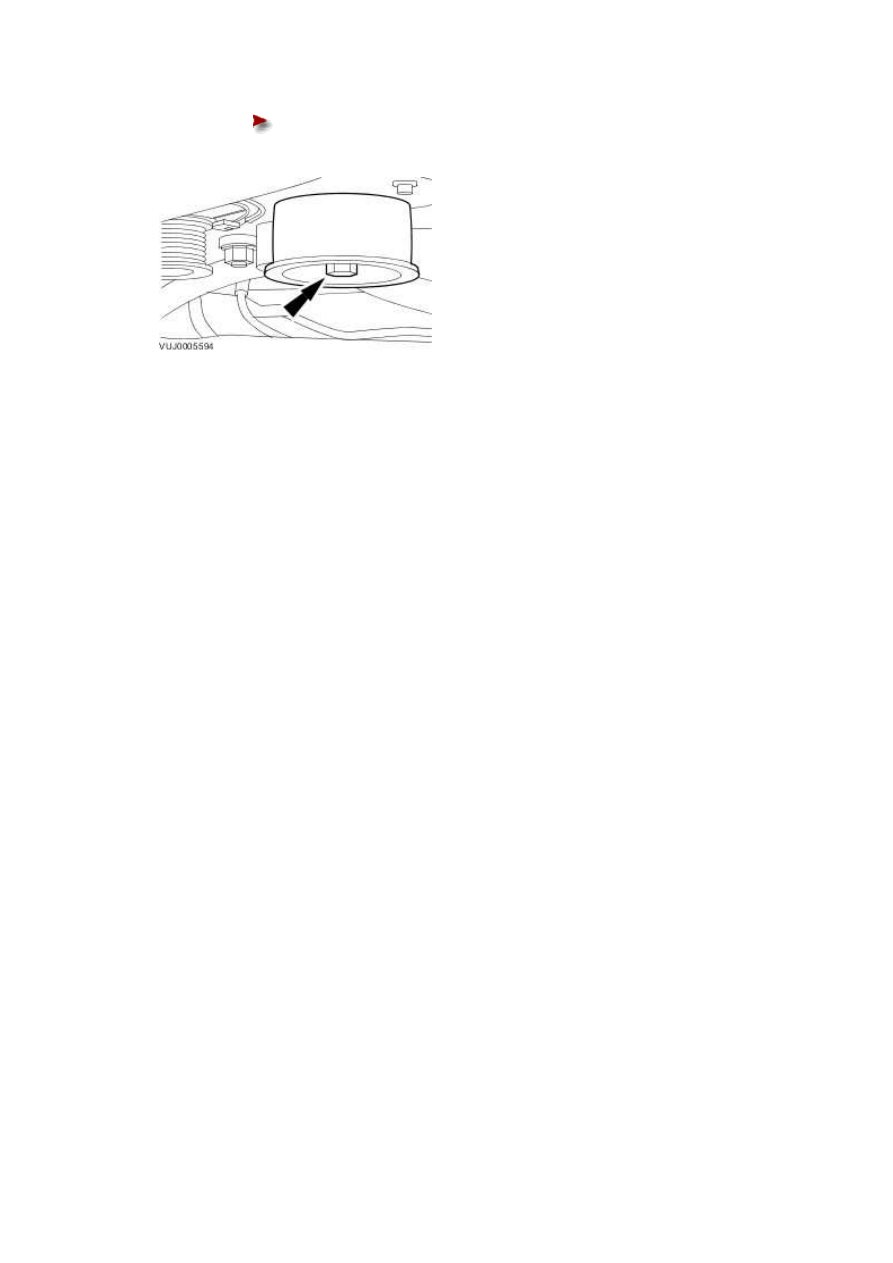

Tighten to 40 Nm.













Supercharger Belt Idler Pulley - VIN
Range: G45704->G99999 (18.50.09)

Removal



1 . Disconnect the battery ground cable.

For additional information, refer to Battery Disconnect and Connect





2 . Remove the air cleaner outlet pipe.

For additional information, refer to Air Cleaner Outlet Pipe (19.10.31)





3 . Remove the coolant expansion tank.

For additional information, refer to Coolant Expansion Tank (26.15.01)

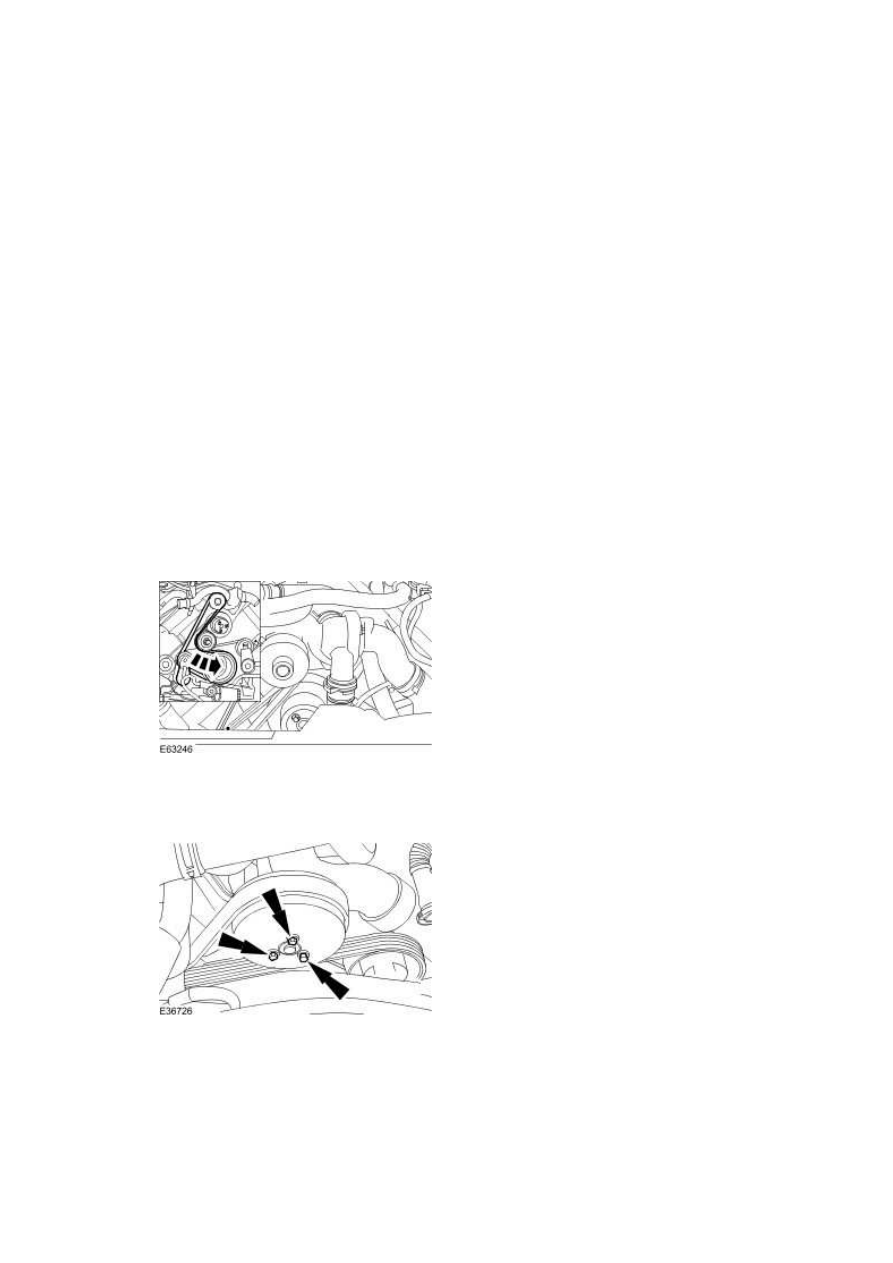

4 . Using the special tool, detach the supercharger belt.







5 . Loosen the water pump pulley retaining bolts.







6

.

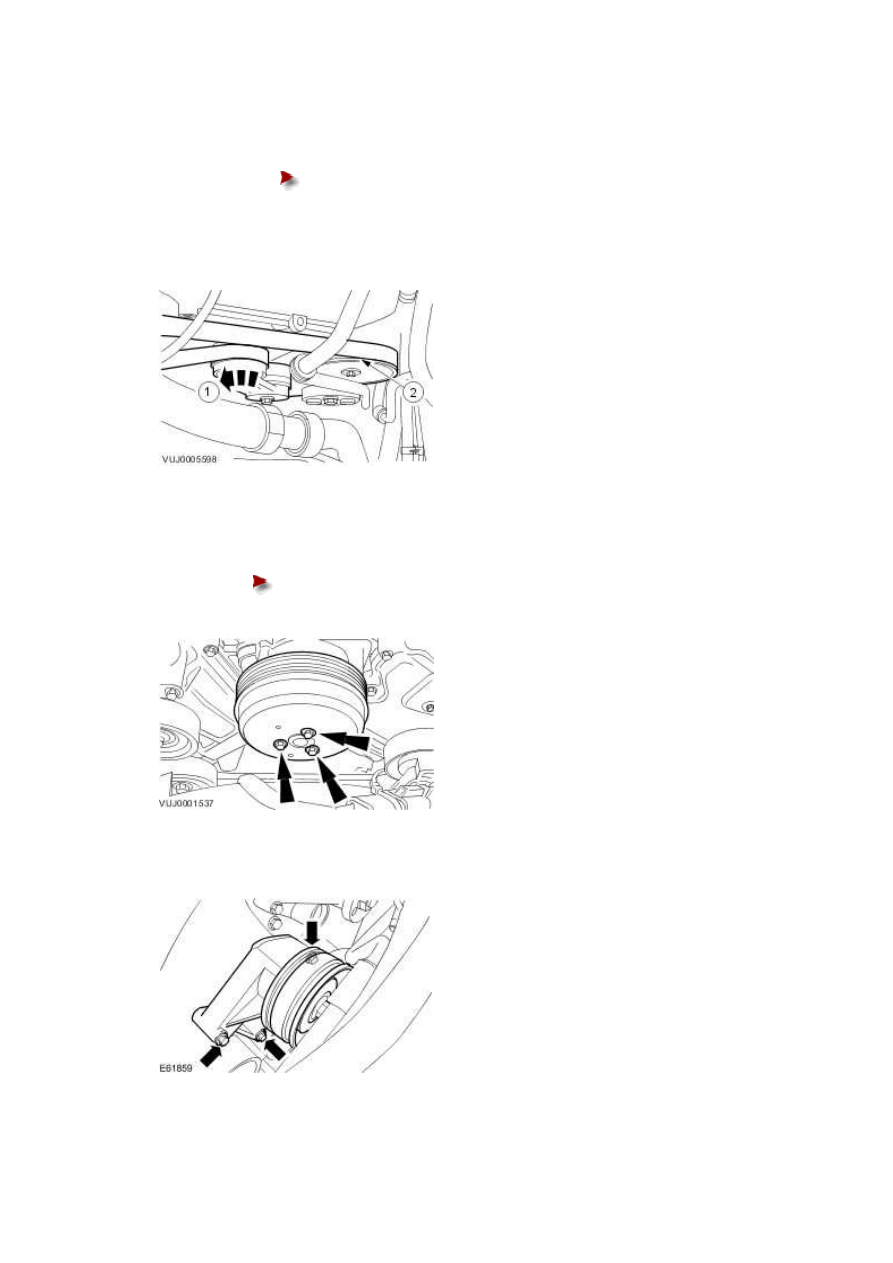

Detach the accessory drive belt.

www.



1) Rotate the accessory drive belt tensioner counter-clockwise.







Use a 3/8 inch square drive bar to rotate the accessory drive belt

tensioner.





2) Detach the accessory drive belt.











7 . Remove the water pump pulley.





Discard the water pump pulley retaining bolts.

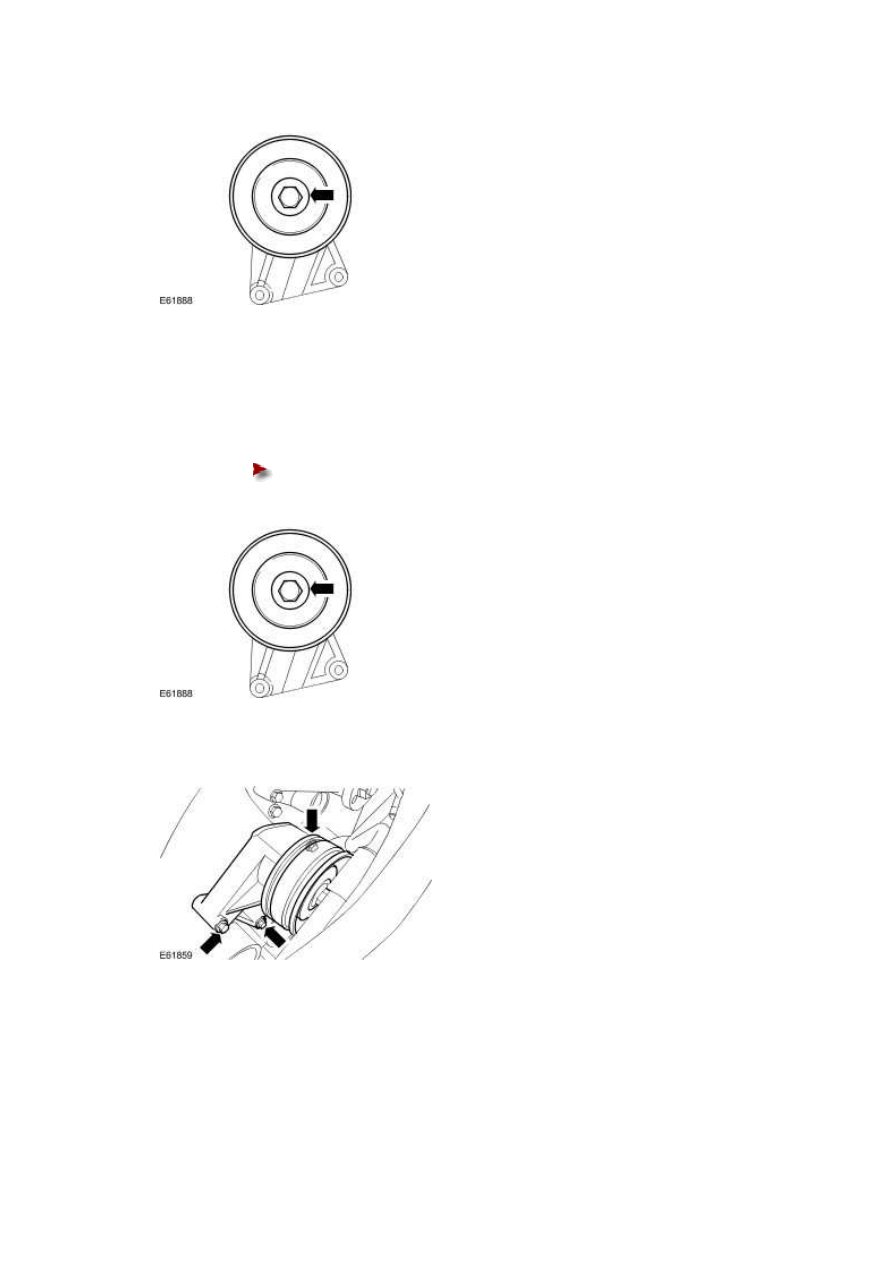

8 . Remove the supercharger belt idler pulley and bracket assembly.







9 . Remove the supercharger belt idler pulley.







Installation



1 . To install, reverse the removal procedure.





Tighten to 40 Nm.











2 . Tighten to 9 Nm.







3 . Tighten to 10 Nm + 45°.
