Jaguar XJ (X350). Service manual - part 558

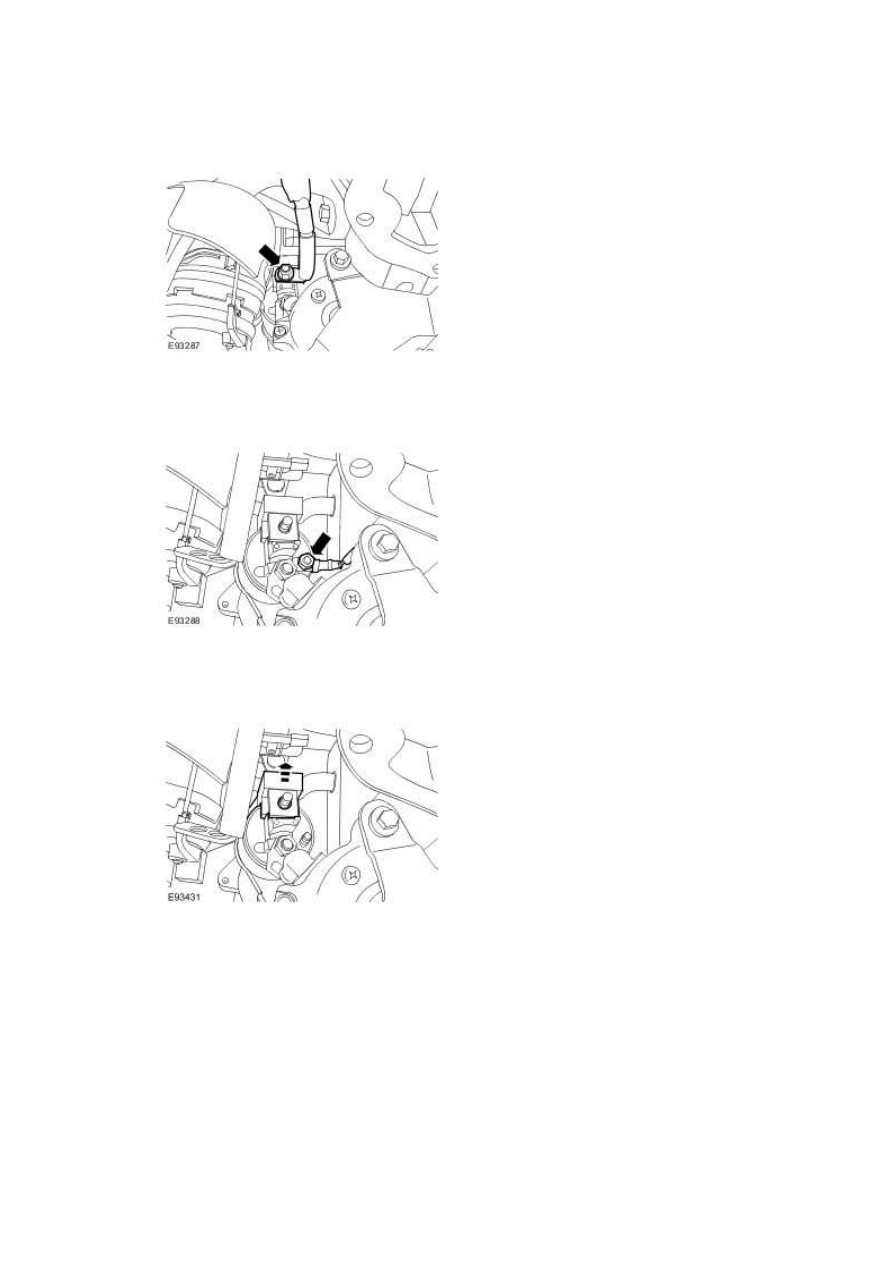

6 . Detach the starter motor positive cable.







7 . Detach the starter motor solenoid harness.







8 . Reposition the starter motor positive cable.







9 . Remove the starter motor.

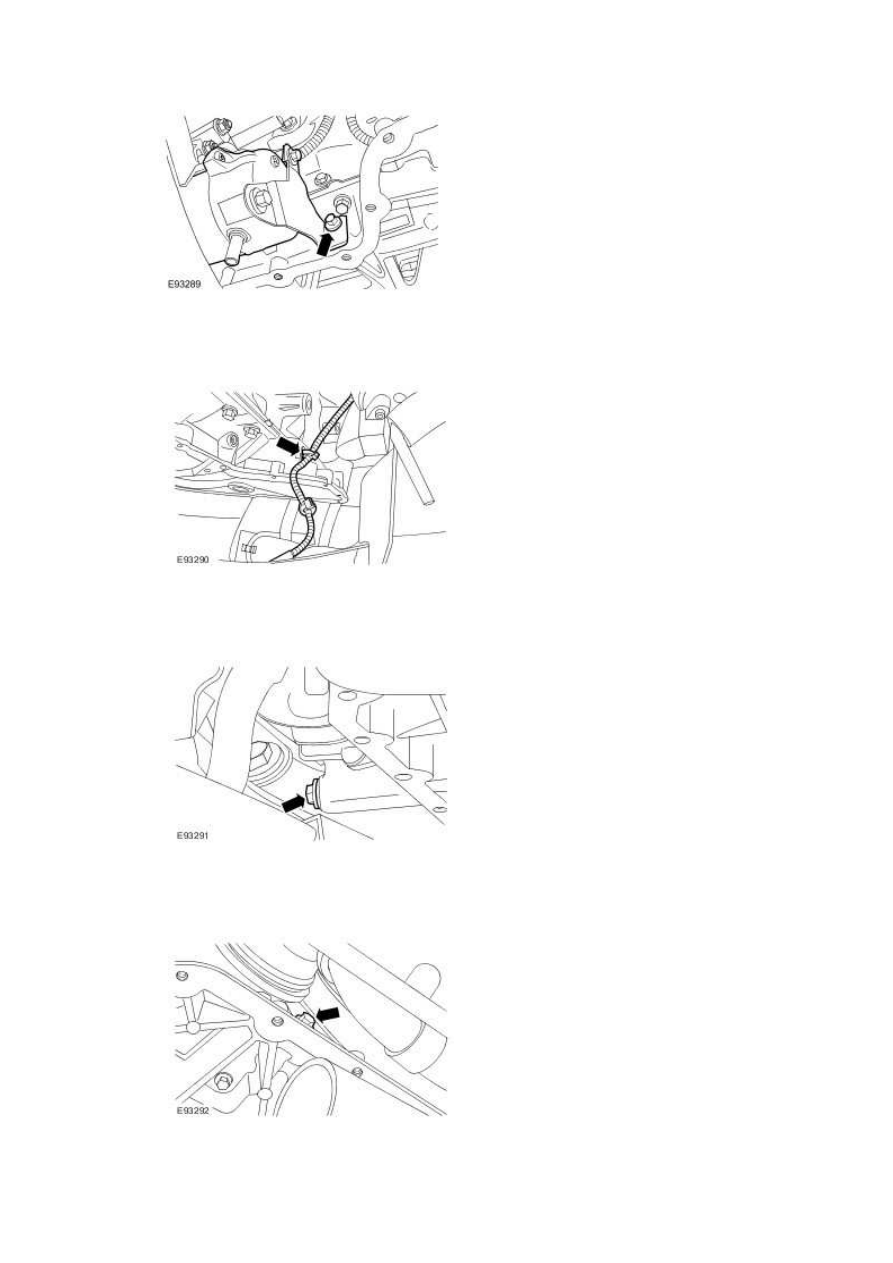

10 . Detach the oil temperature sensor harness from the cylinder block.







11 . Remove the air conditioning (A/C) compressor lower retaining bolt.







12 . Remove the accessory drive belt tensioner bracket retaining bolt.



www.





13 . Remove the charge air cooler pipe retaining bolt.







14 . Remove the oil pan extension.





Remove and discard the gasket.

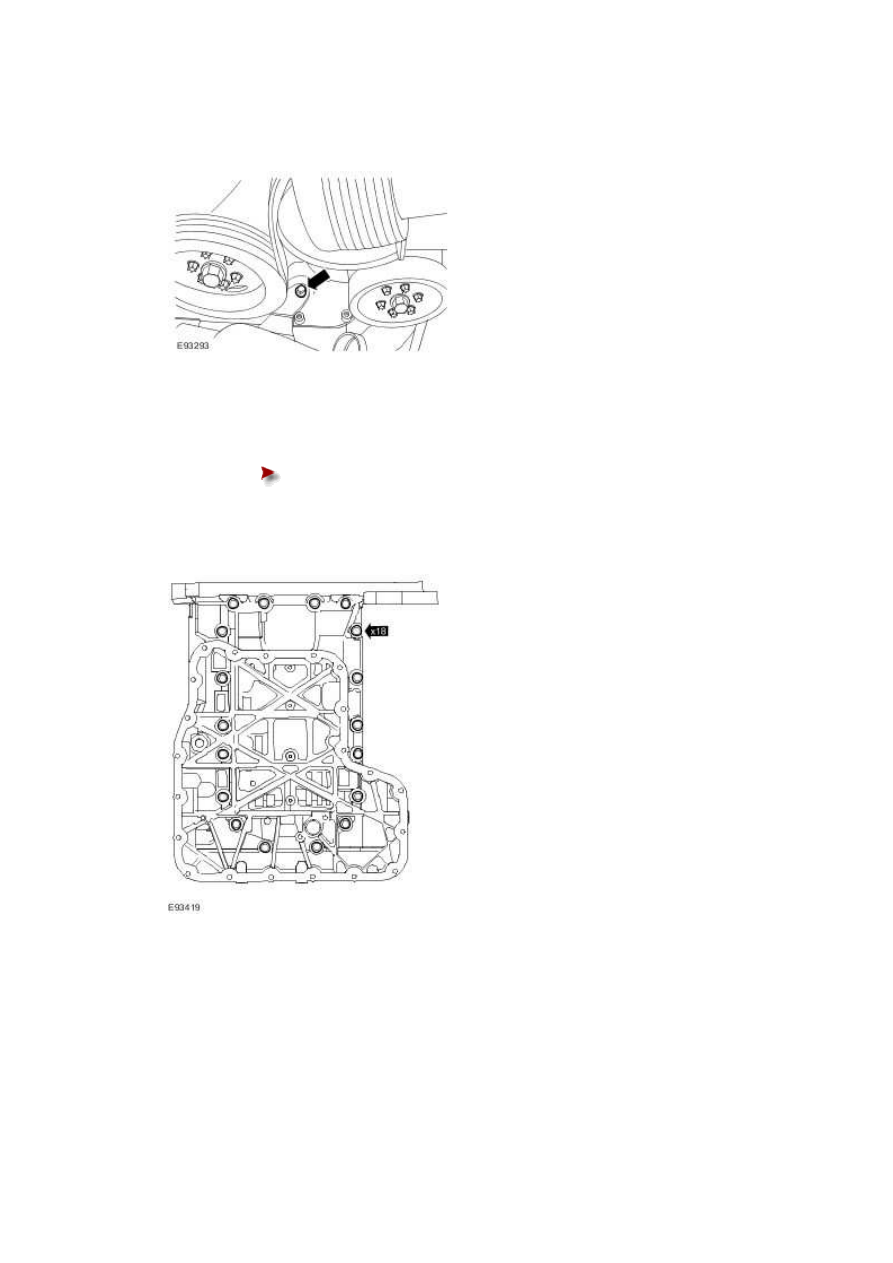

Installation

NOTE:





Make sure the oil pan extension mating faces are clean and dry.





Install a new oil pan extension gasket.

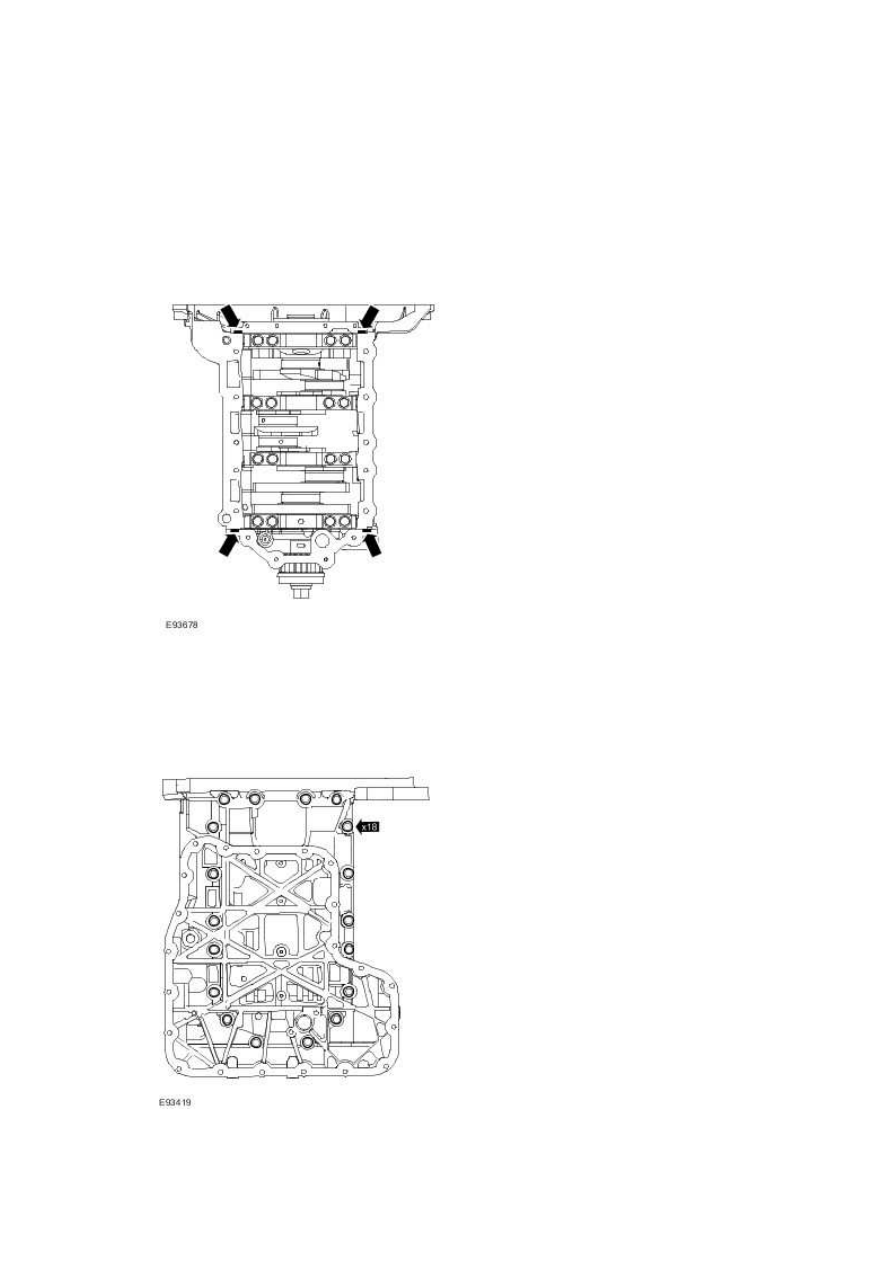

1 . Apply a 8 mm bead of sealant to the cylinder block in the areas shown.

For additional information, refer to Specifications







2 . Loosely install all oil pan extension retaining bolts.







NOTE:
