Jaguar XJ (X350). Service manual - part 551

Exhaust Manifold LH (30.15.55)

Removal



1 . Remove the left-hand exhaust gas recirculation (EGR) valve.

For additional information, refer to Exhaust Gas Recirculation (EGR) Valve LH





2 . Remove the left-hand turbocharger.

For additional information, refer to Turbocharger LH





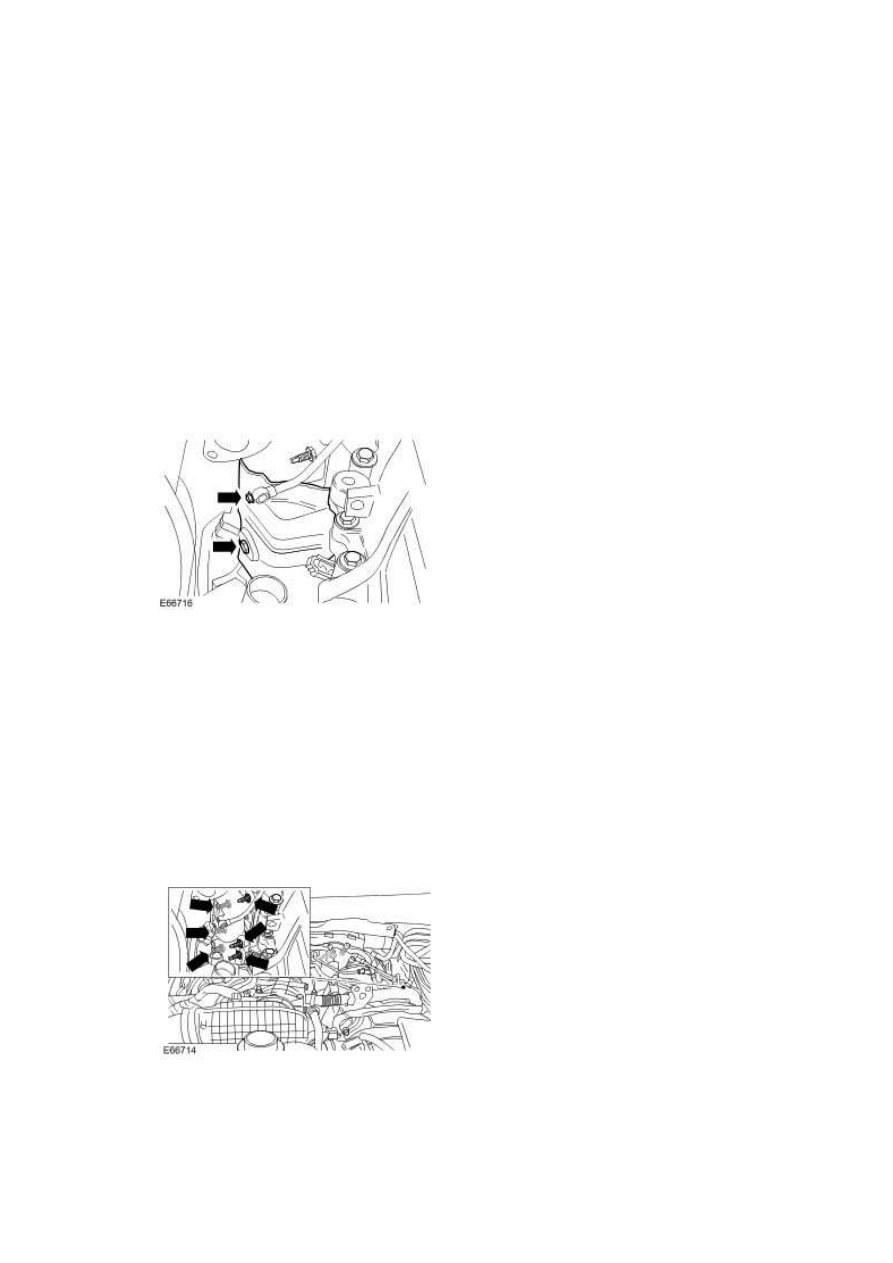

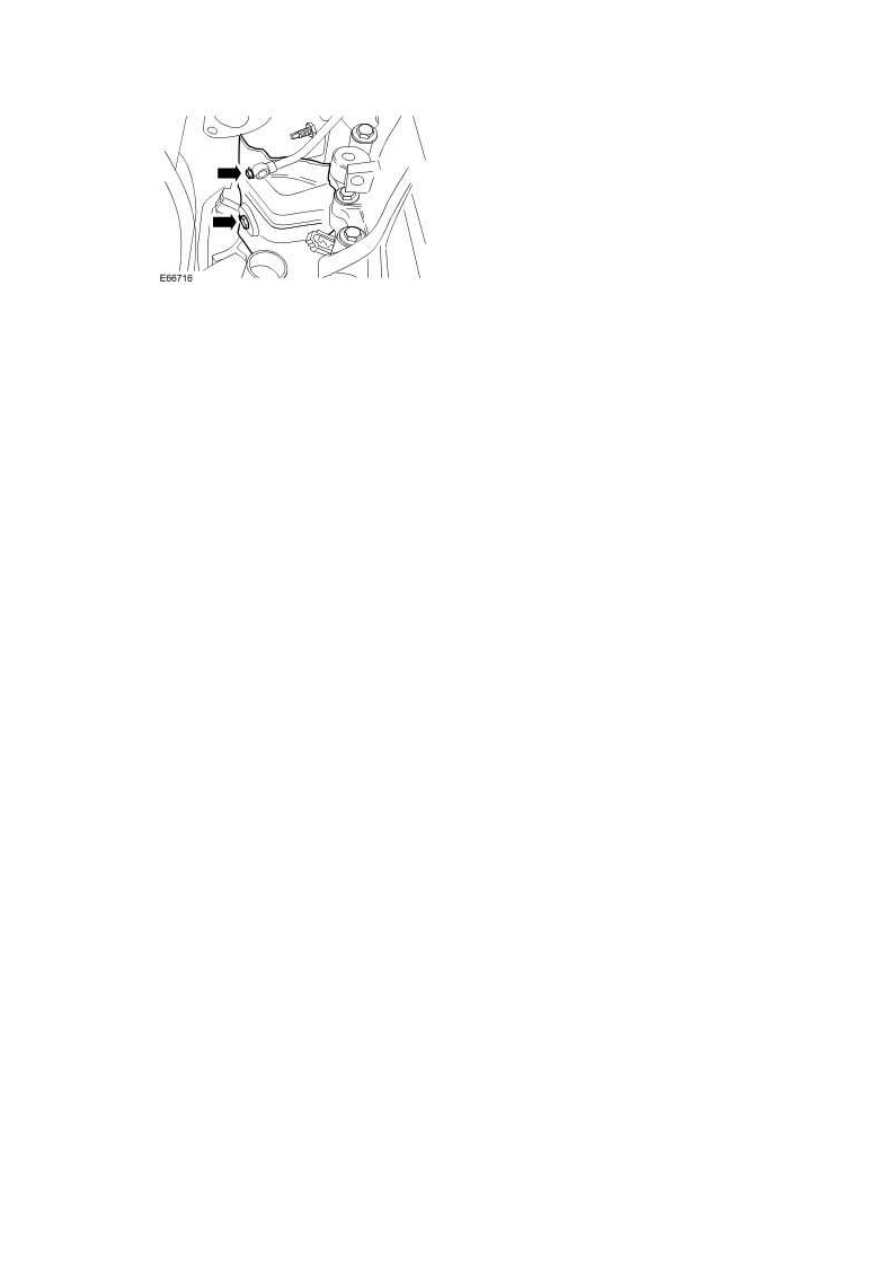

3 . Remove the exhaust manifold heatshield.







4 . Lower the vehicle.





5 . NOTE:





New exhaust manifold retaining studs must be fitted if the old studs are removed.



Remove and discard the exhaust manifold retaining nuts.







6 . Raise the vehicle.





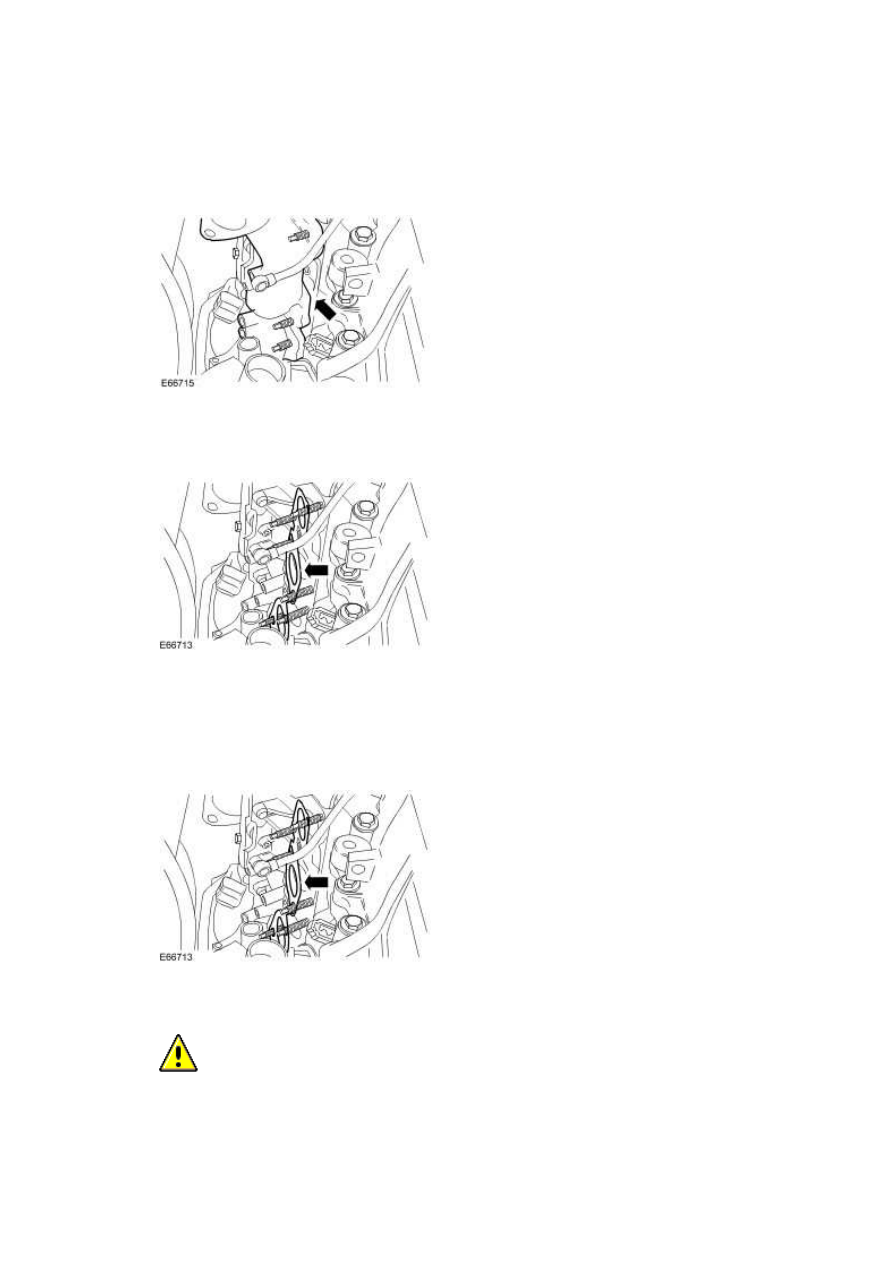

7 . Remove the exhaust manifold.







8 . Remove and discard the exhaust manifold gasket.







Installation



1 . Install a new exhaust manifold gasket.







2

.



  CAUTION: Make sure that the exhaust manifold and gasket are correctly aligned to

the cylinder head and the exhaust manifold retaining studs.





www.

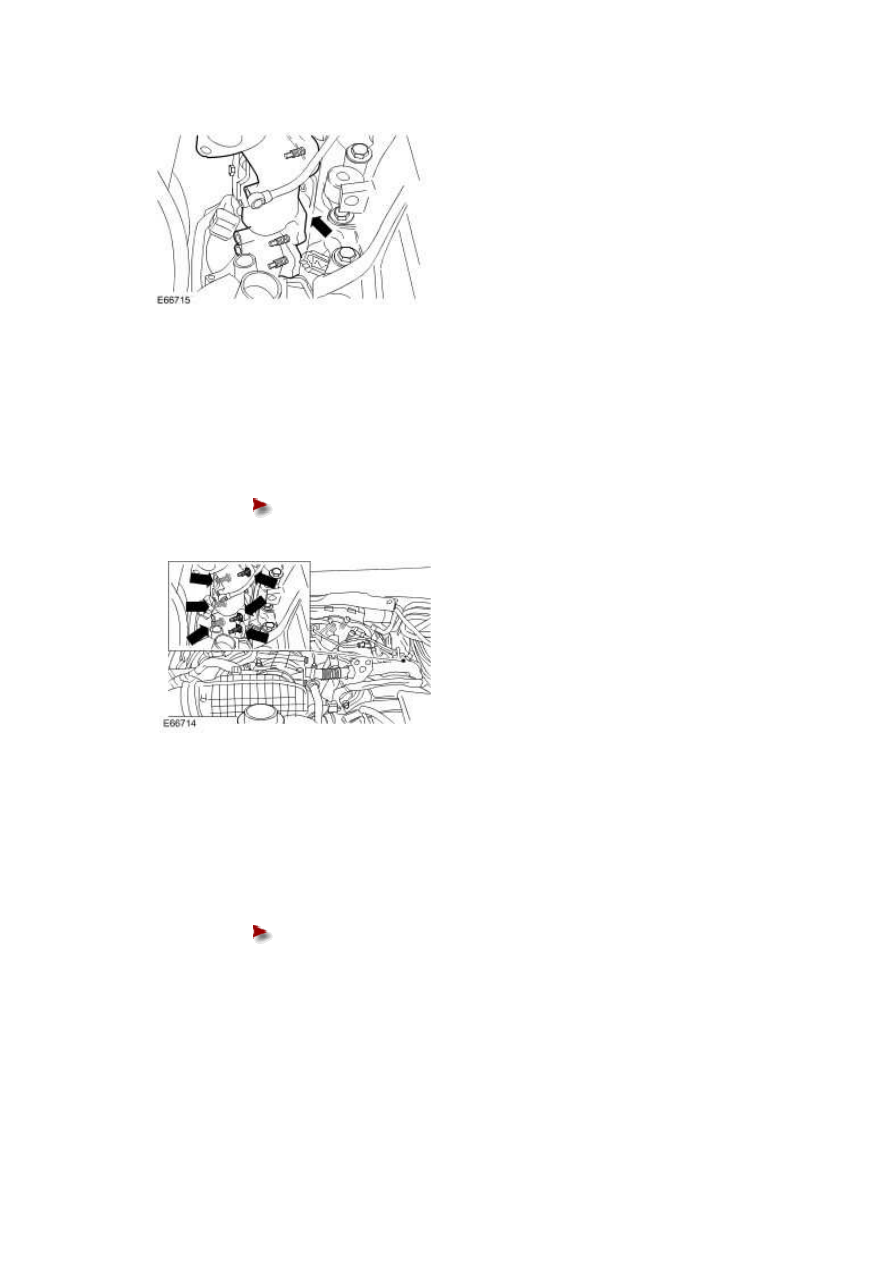

Install the exhaust manifold.







3 . Lower the vehicle.





4 . Install new exhaust manifold retaining nuts.





Tighten to 23 Nm.











5 . Raise the vehicle.





6 . Install the exhaust manifold heatshield.





Tighten to 10 Nm.











7 . Install the left-hand turbocharger.

For additional information, refer to Turbocharger LH





8 . Install the left-hand EGR valve.

For additional information, refer to Exhaust Gas Recirculation (EGR) Valve LH
