Jaguar XJ (X350). Service manual - part 491

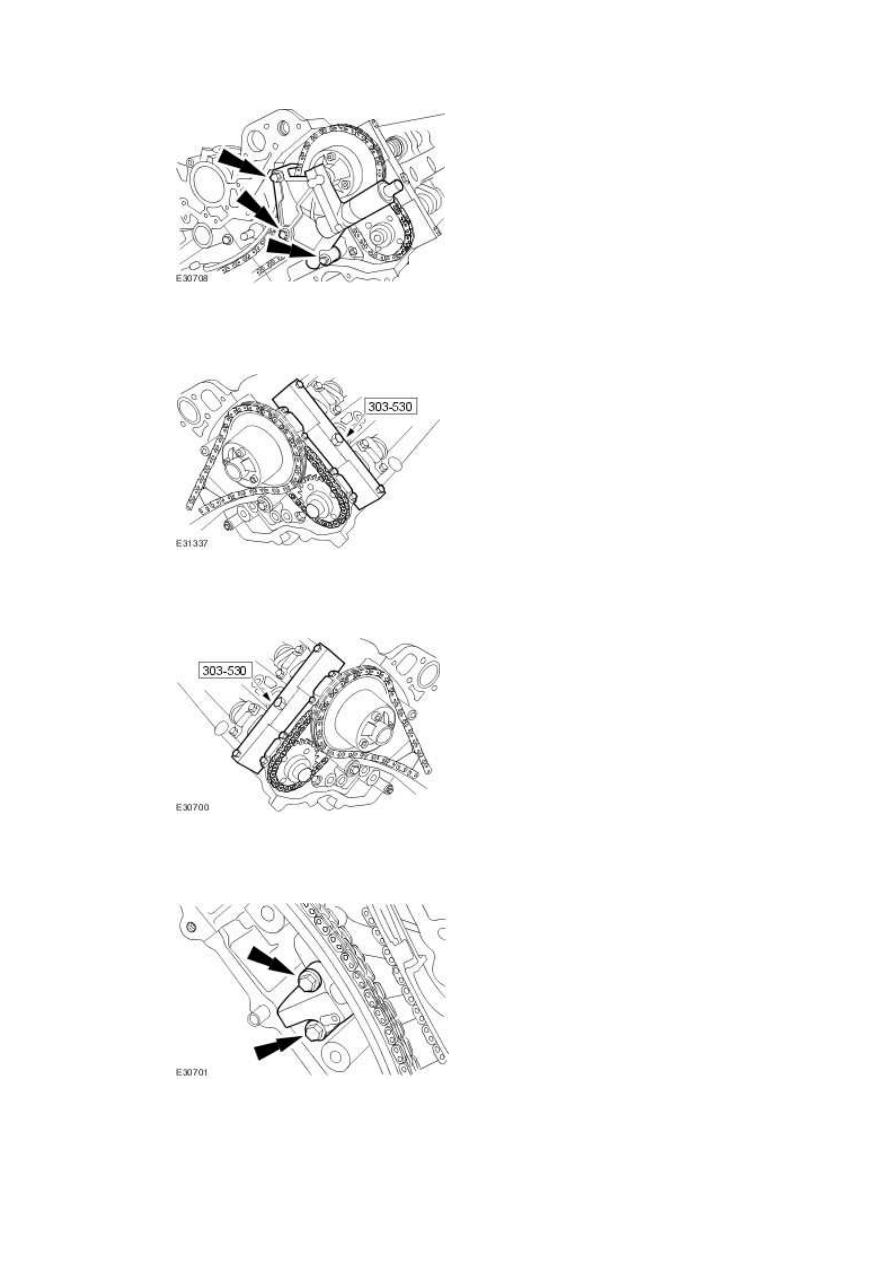

118 . Install the special tool to the left-hand cylinder head.







119 . Install the special tool to the right-hand cylinder head.







120 . Remove the primary timing chain tensioner assembly.

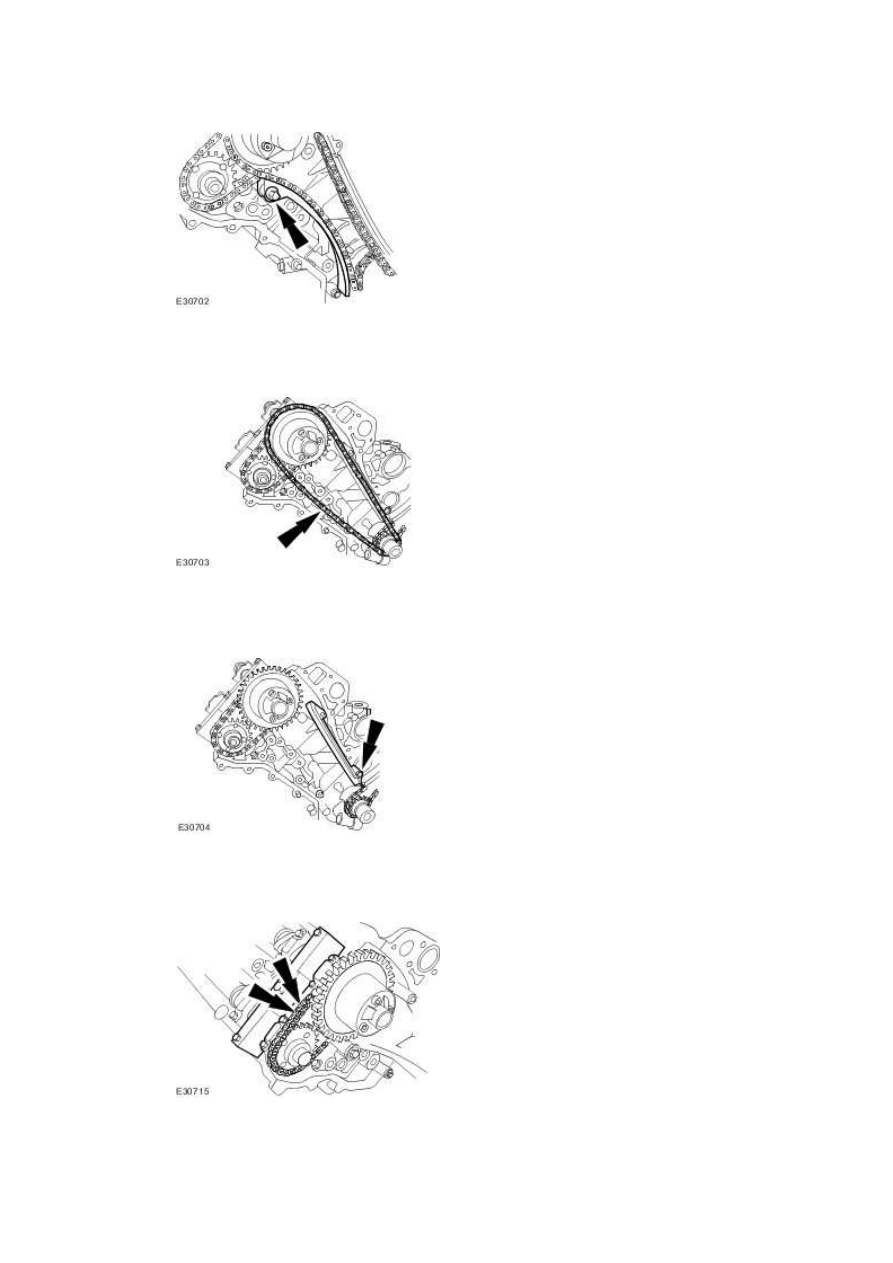

121 . Remove the primary timing chain tensioner guide.







122 . Remove the primary timing chain.







123 . Remove the primary timing chain guide.







124 . Remove the secondary timing chain tensioner retaining bolts.





www.



125

.

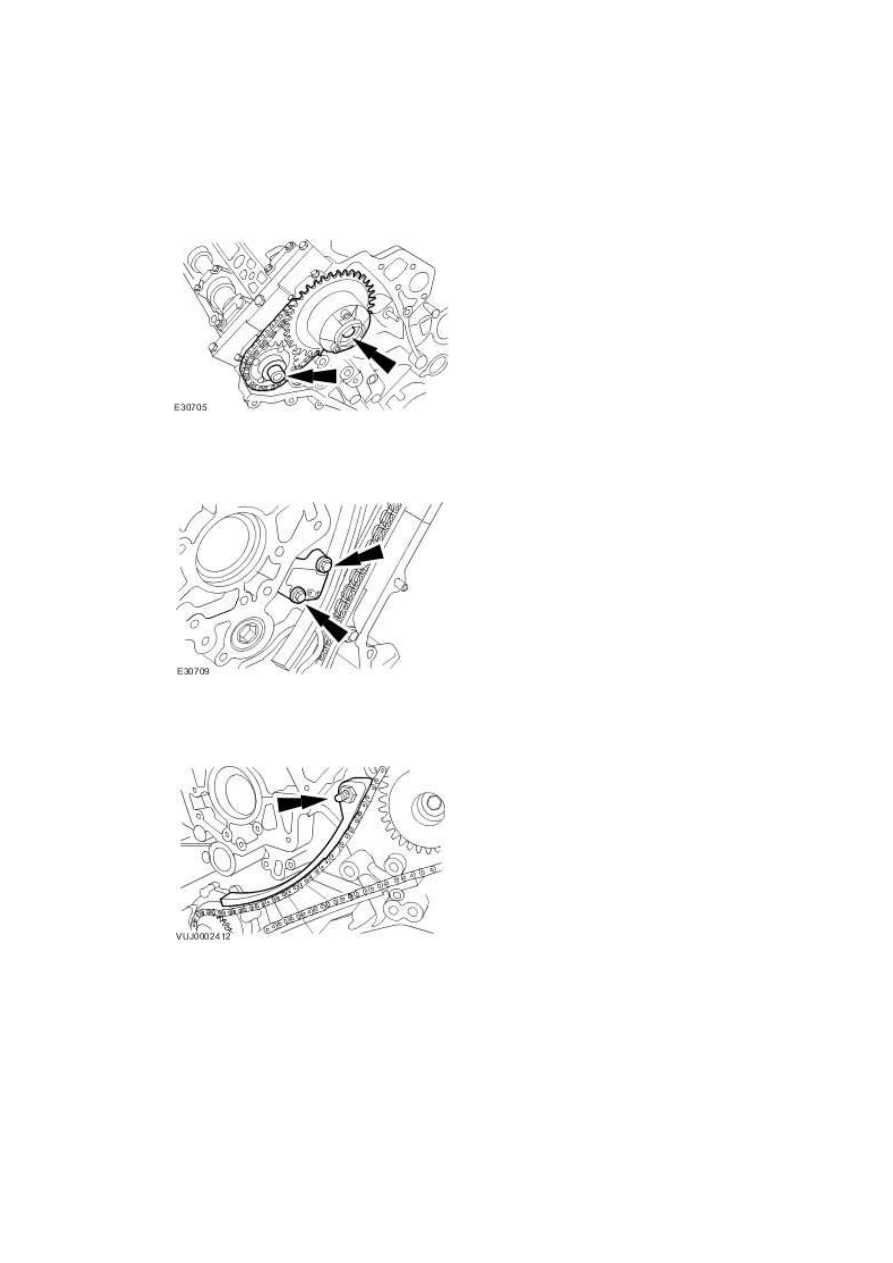

Remove the camshaft sprockets.





•

  Remove the secondary timing chain tensioner and secondary timing chain from the

camshaft sprockets.











126 . Remove the primary timing chain tensioner assembly.







127 . Remove the primary timing chain tensioner guide.

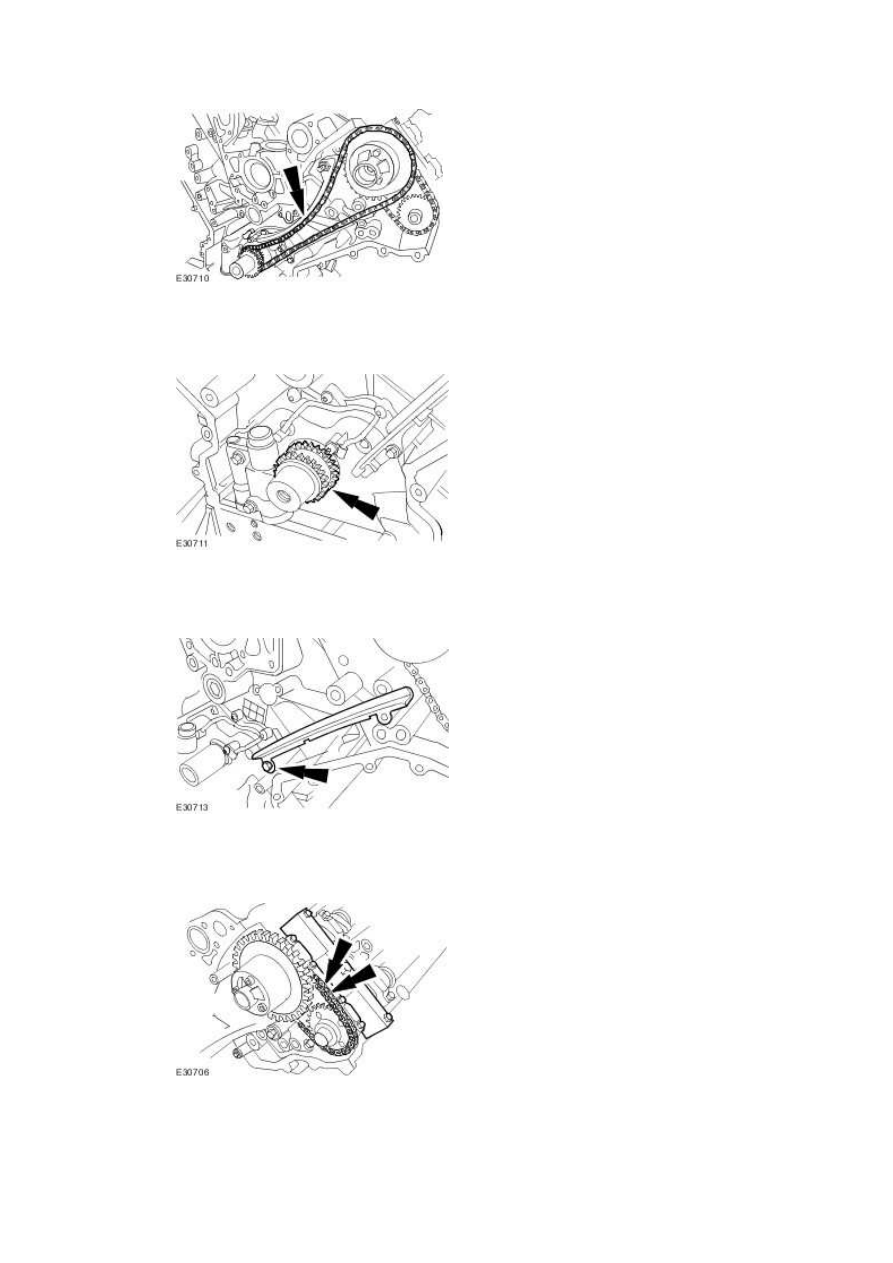

128 . Remove the primary timing chain.







129 . Remove the crankshaft sprocket.







130 . Remove the primary timing chain tensioner guide.







131 . Remove the secondary timing chain tensioner retaining bolts.
