109 . Remove the special tools.





110 . NOTE:





The crankshaft pulley will be very tight.

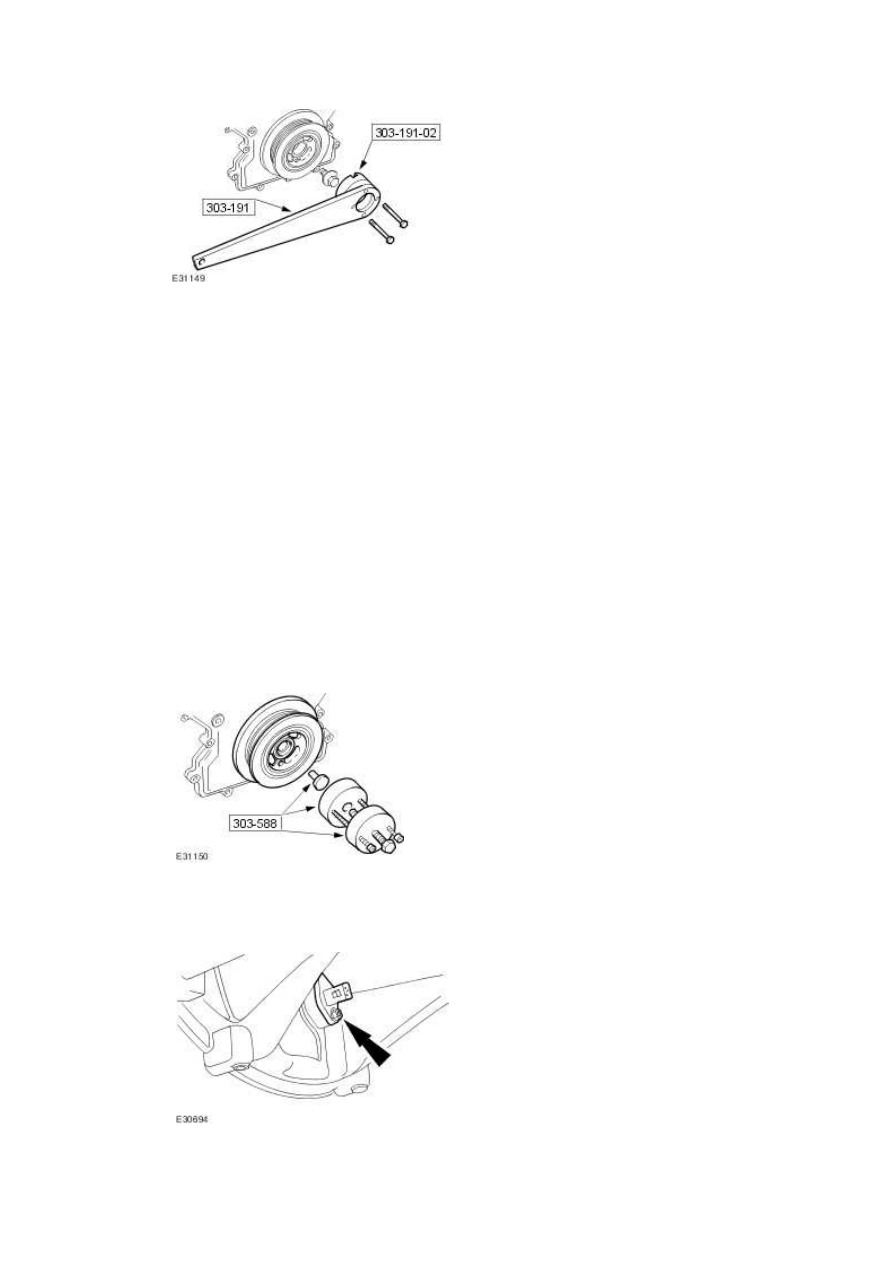

Using special tools, remove the crankshaft pulley.





•

  Collect the locking ring.





•

  Remove and discard the O-ring seal.









111 . Remove the crankshaft position (CKP) sensor.







112

.



  CAUTION: Make sure the spark plugs are removed to enable the engine to rotate

freely.





  CAUTION: Do not rotate the crankshaft counterclockwise. The timing chains may

bind causing engine damage.





  CAUTION: Rotate the crankshaft clockwise to position the engine to top dead

center (TDC) No. 1 cylinder.





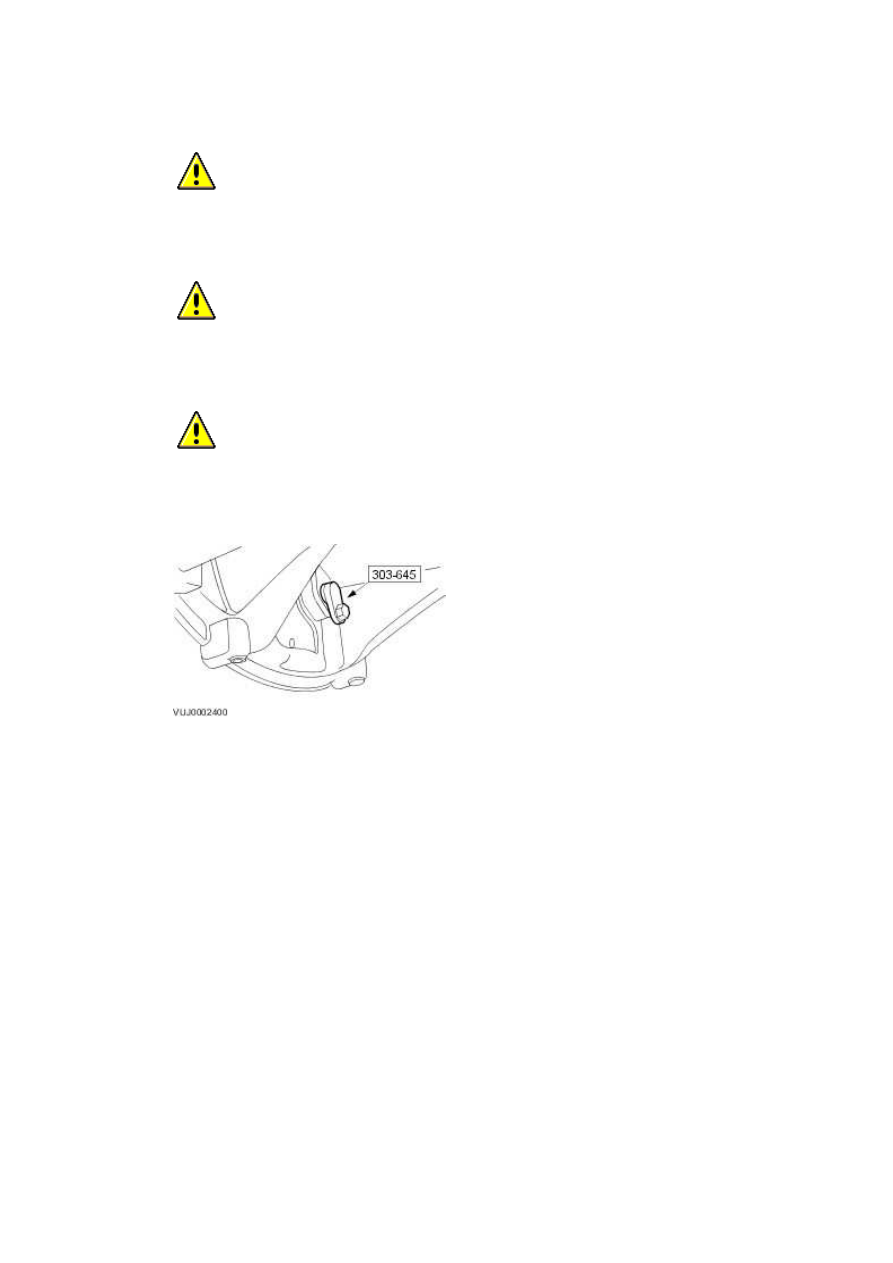

Install the special tool 303-645.

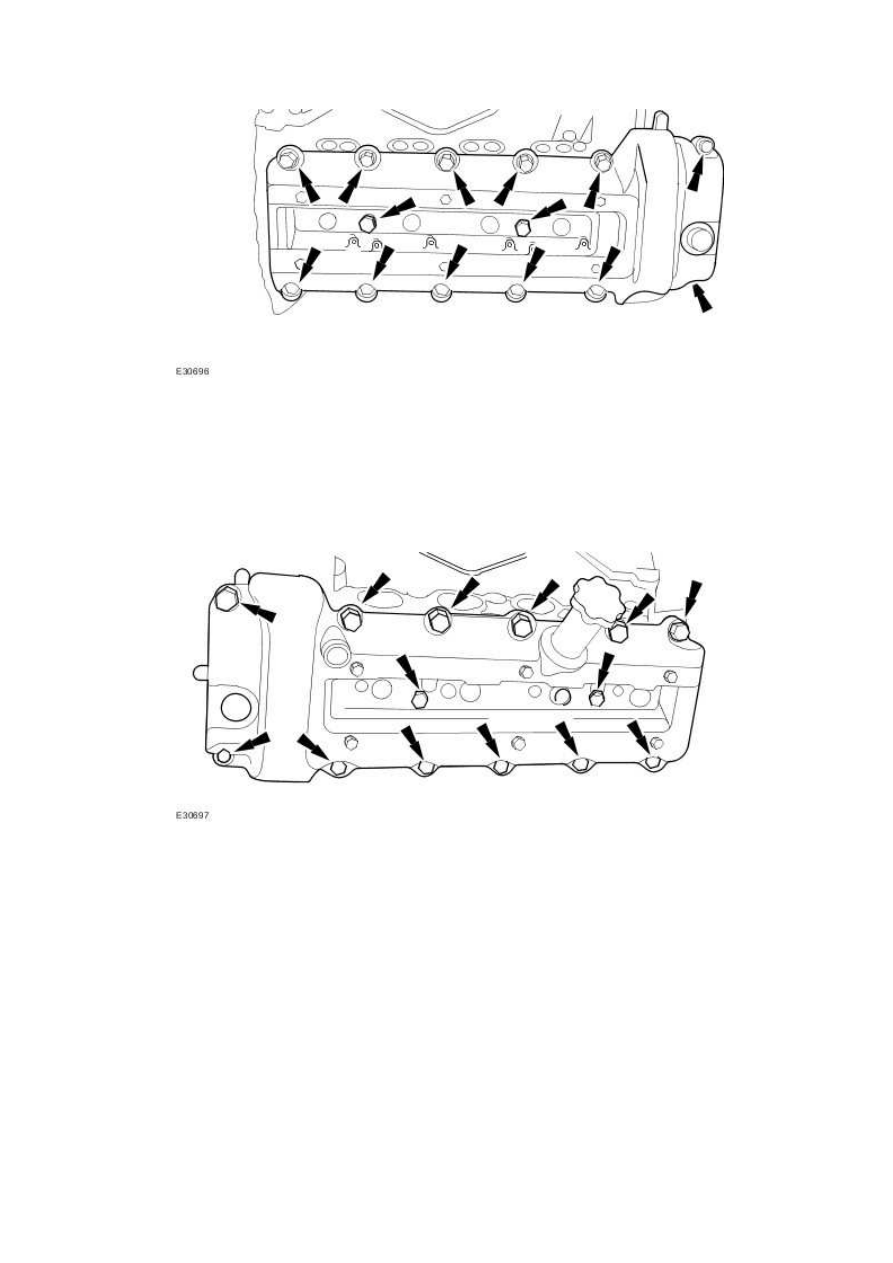

113 . Remove the right-hand valve cover.





•

  Discard the valve cover gaskets.



www.







114 . Remove the left-hand valve cover.





•

  Discard the valve cover gaskets.









115 . Remove the engine front cover.







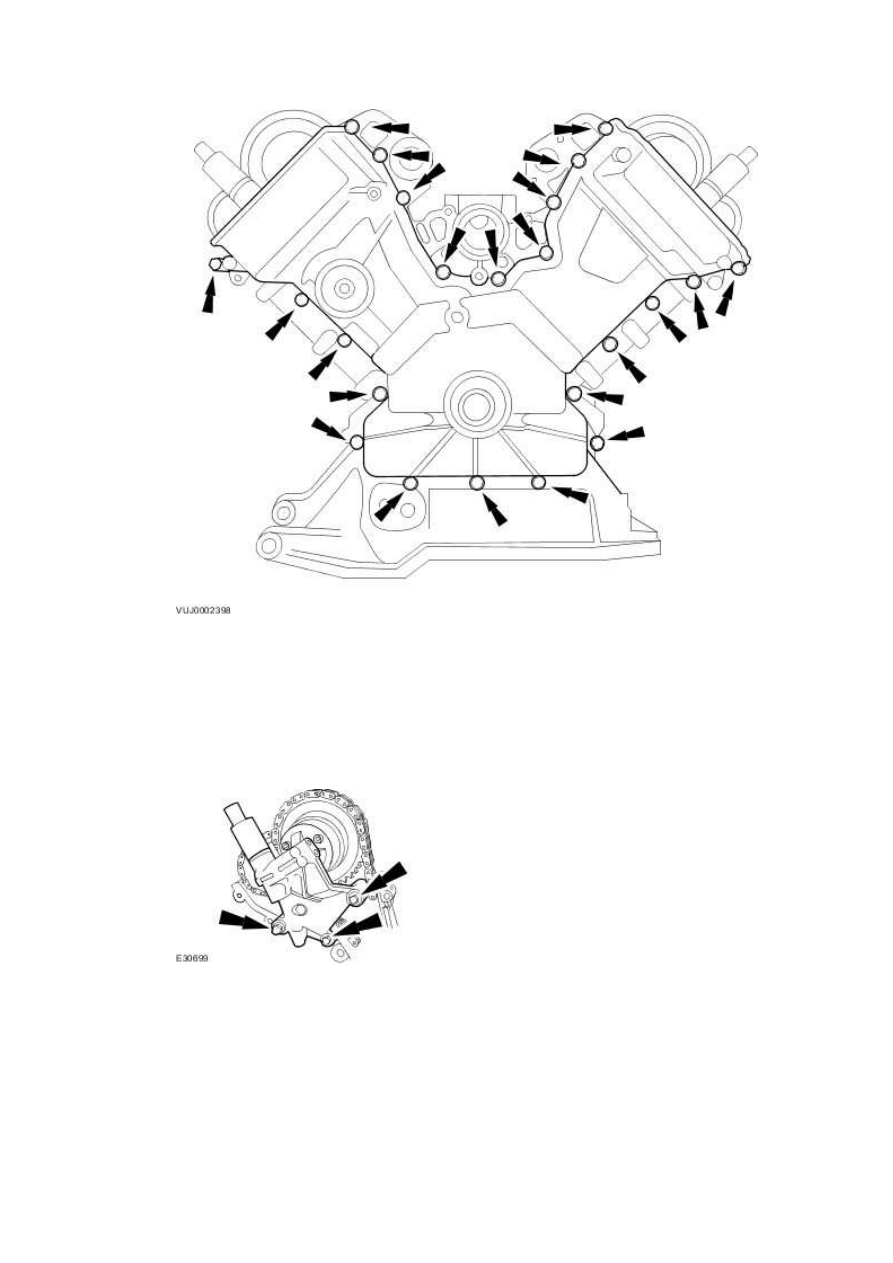

116 . Remove the right-hand variable camshaft timing oil control unit housing.





•

  Remove and discard the O-ring seals.









117 . Remove the left-hand variable camshaft timing oil control unit housing.





•

  Remove and discard the O-ring seals.
