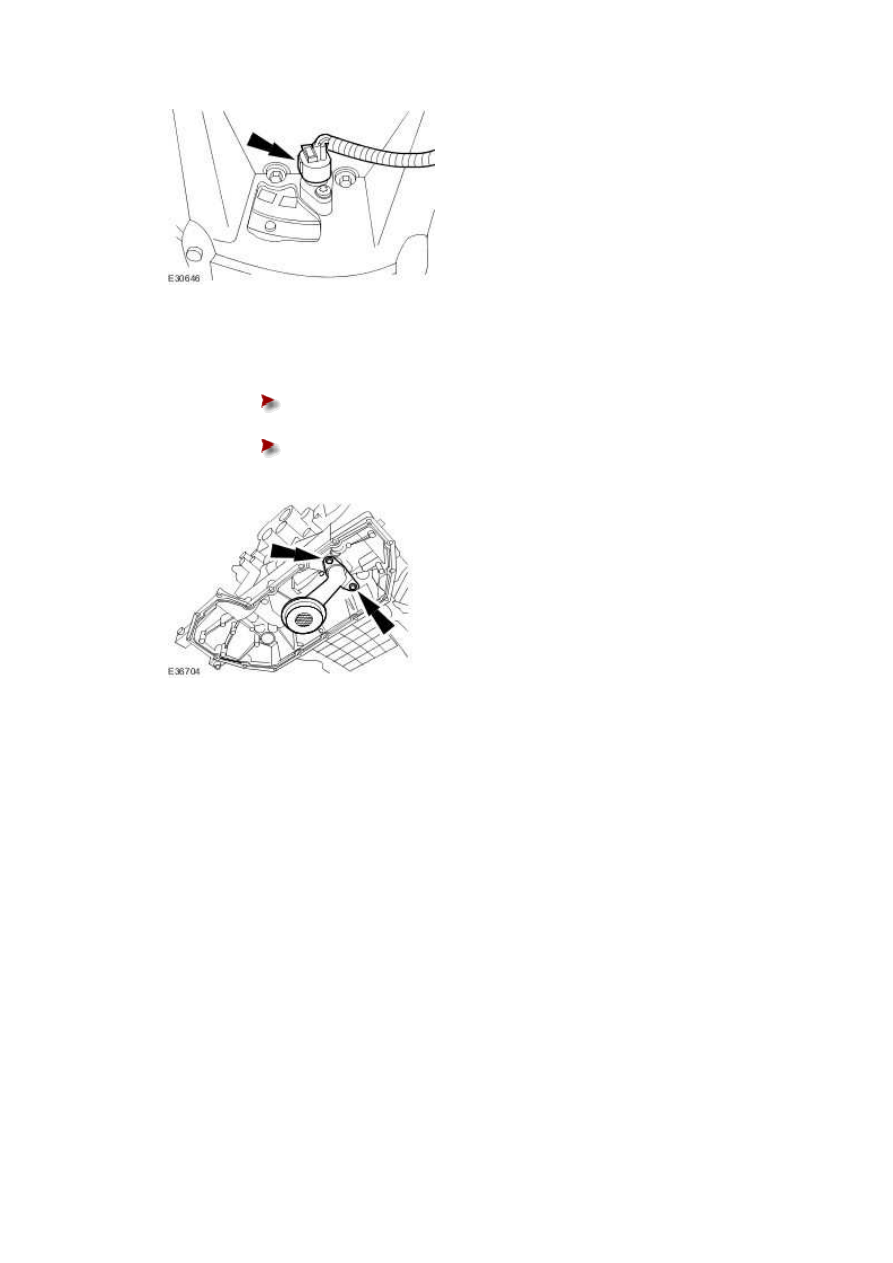

31 . Install the oil strainer.





Install new O-ring seals.







Tighten to 12 Nm.











32 . Install the oil pan.

For additional information, refer to Oil Pan (12.60.44)







Secondary Timing Chain Tensioner

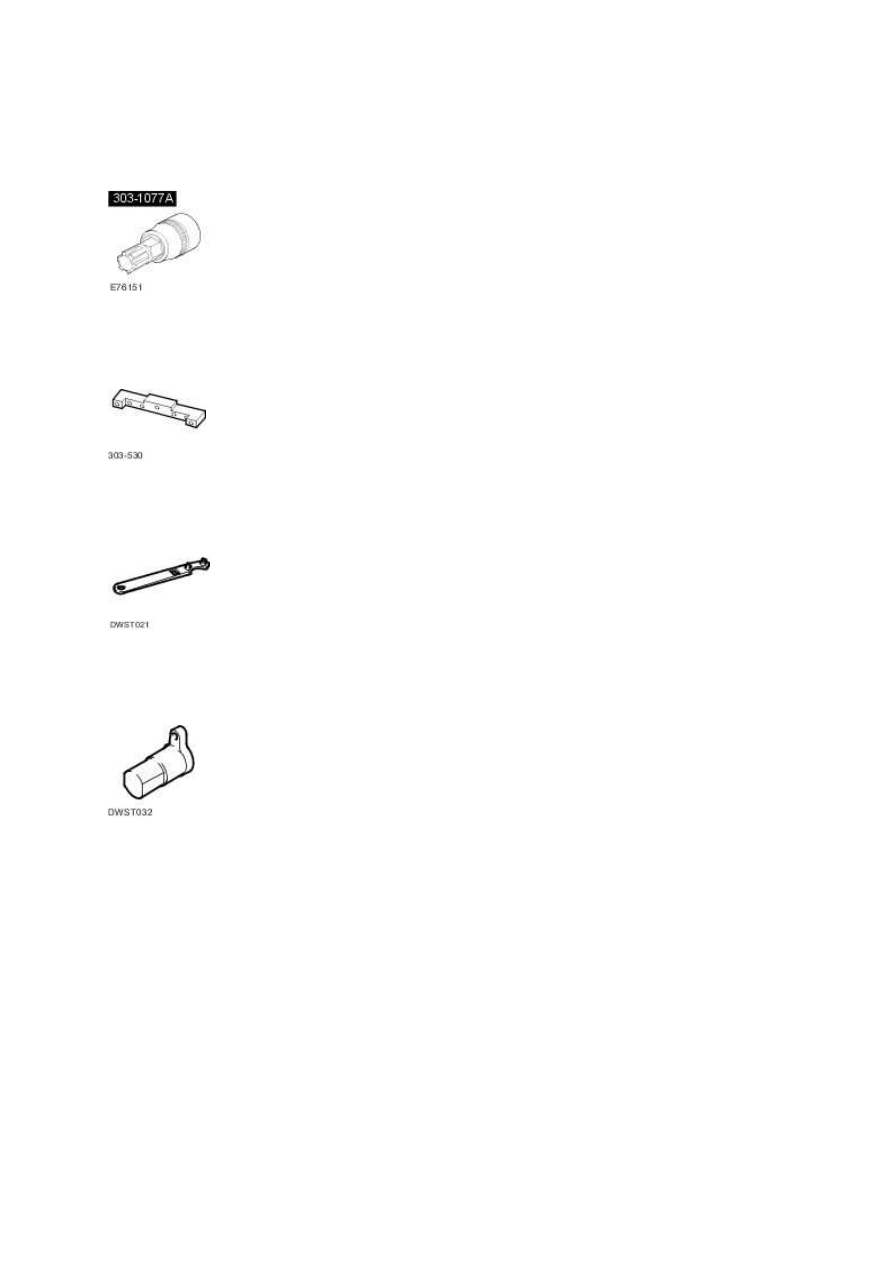

Special Service Tools





12mm Ribe bit socket

303-1077A







Camshaft setting tool

303-530







Timing chain tensioning tool

303-532







Crankshaft setting, main tool

303-645

Removal



1 . Remove the air deflector.

For additional information, refer to Air Deflector (76.11.41)

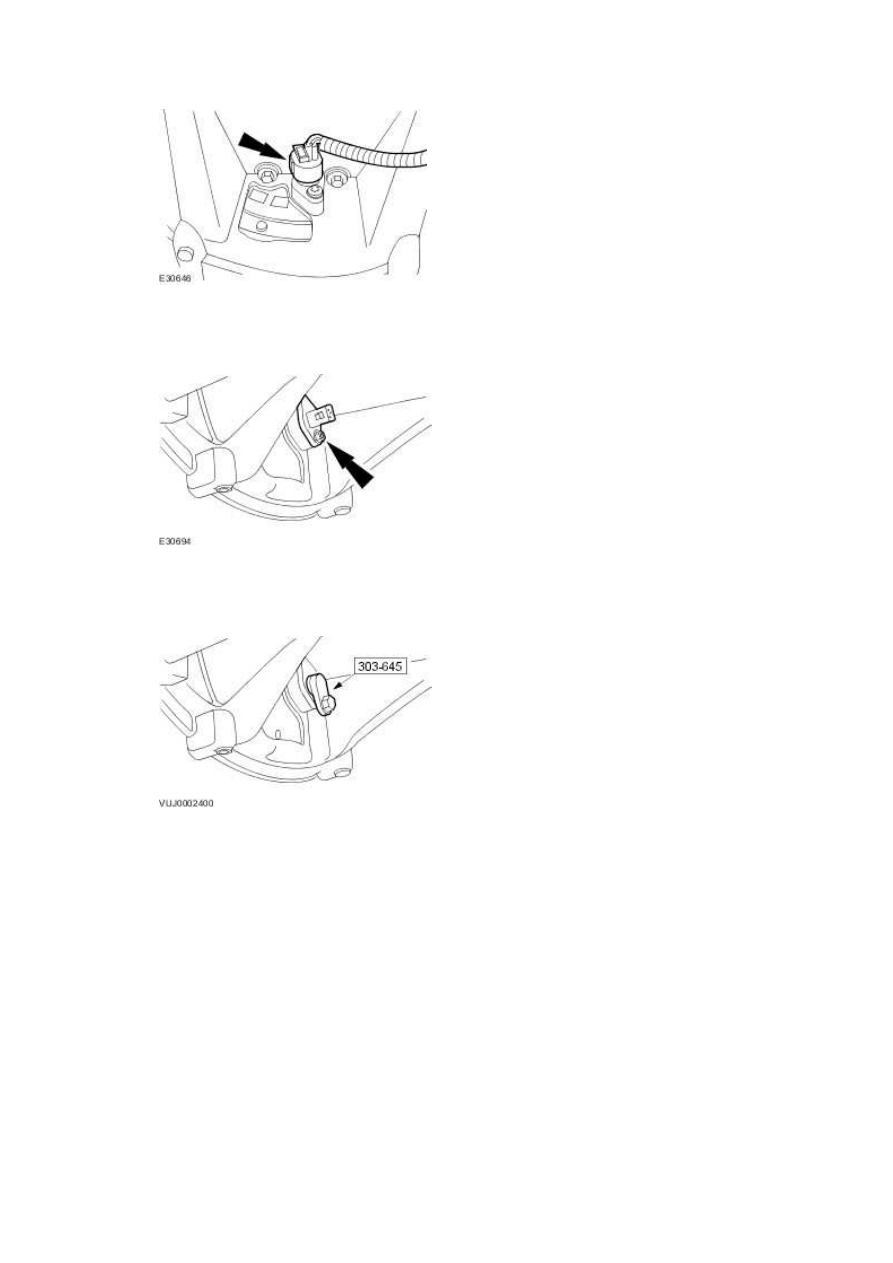

2 . Disconnect the crankshaft position (CKP) sensor electrical connector.

www.







3 . Remove the CKP sensor.







4 . Install the special tool.







5 . Remove the valve cover.

For additional information, refer to Valve Cover LH - VIN Range: G00442->G45703 (12.29.43)

For additional information, refer to Valve Cover LH - VIN Range: G45704->G99999 (12.29.43)

For additional information, refer to Valve Cover RH - VIN Range: G00442->G45703 (12.29.44)

For additional information, refer to Valve Cover RH - VIN Range: G45704->G99999 (12.29.44)

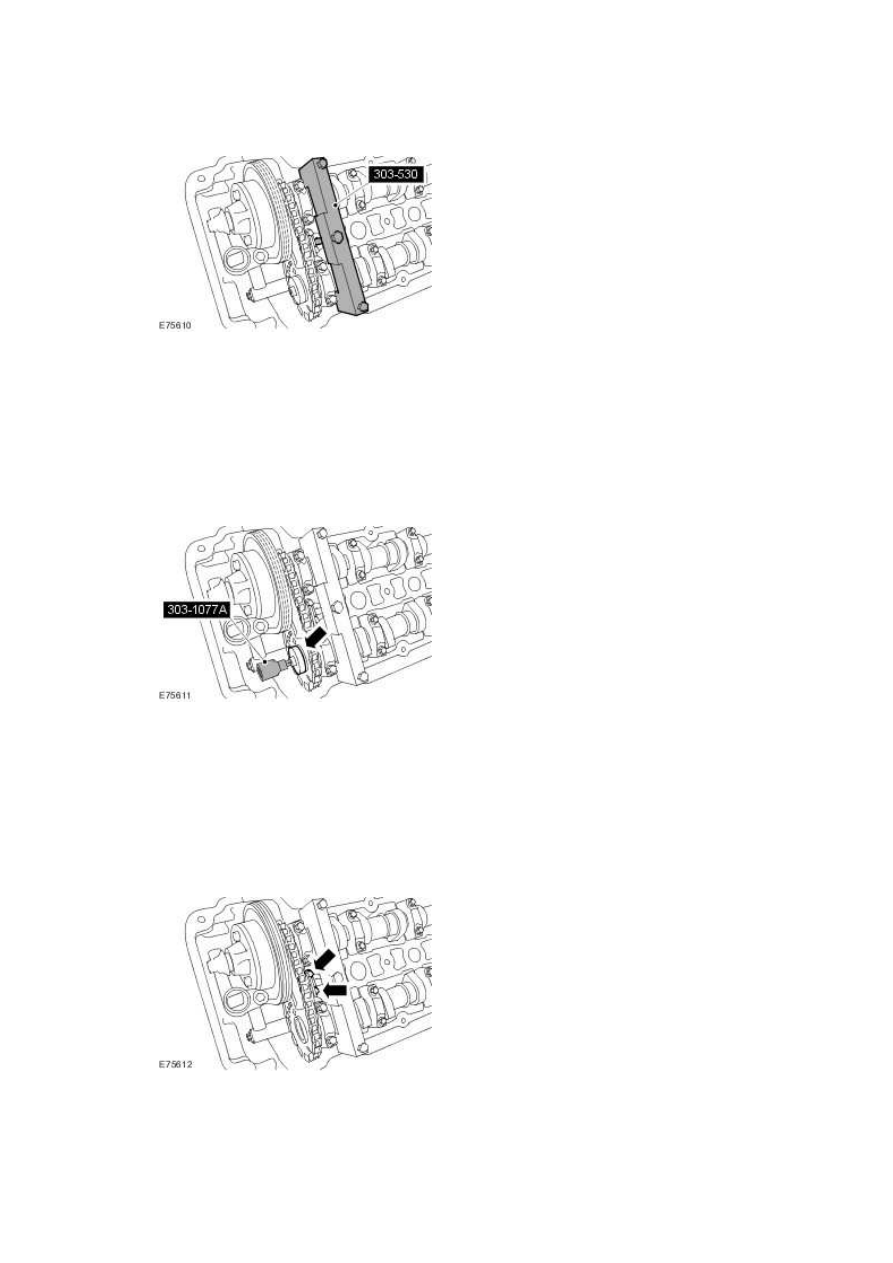

6 . NOTE:





Left-hand shown, right-hand similar.



Install the special tool to the left-hand cylinder head.







7 . NOTE:





Left-hand shown, right-hand similar.



Using the special tool, remove the exhaust camshaft sprocket retaining bolt.







8 . NOTE:





Left-hand shown, right-hand similar.



Remove the secondary timing chain tensioner retaining bolts.
