Jaguar XJ (X350). Service manual - part 452

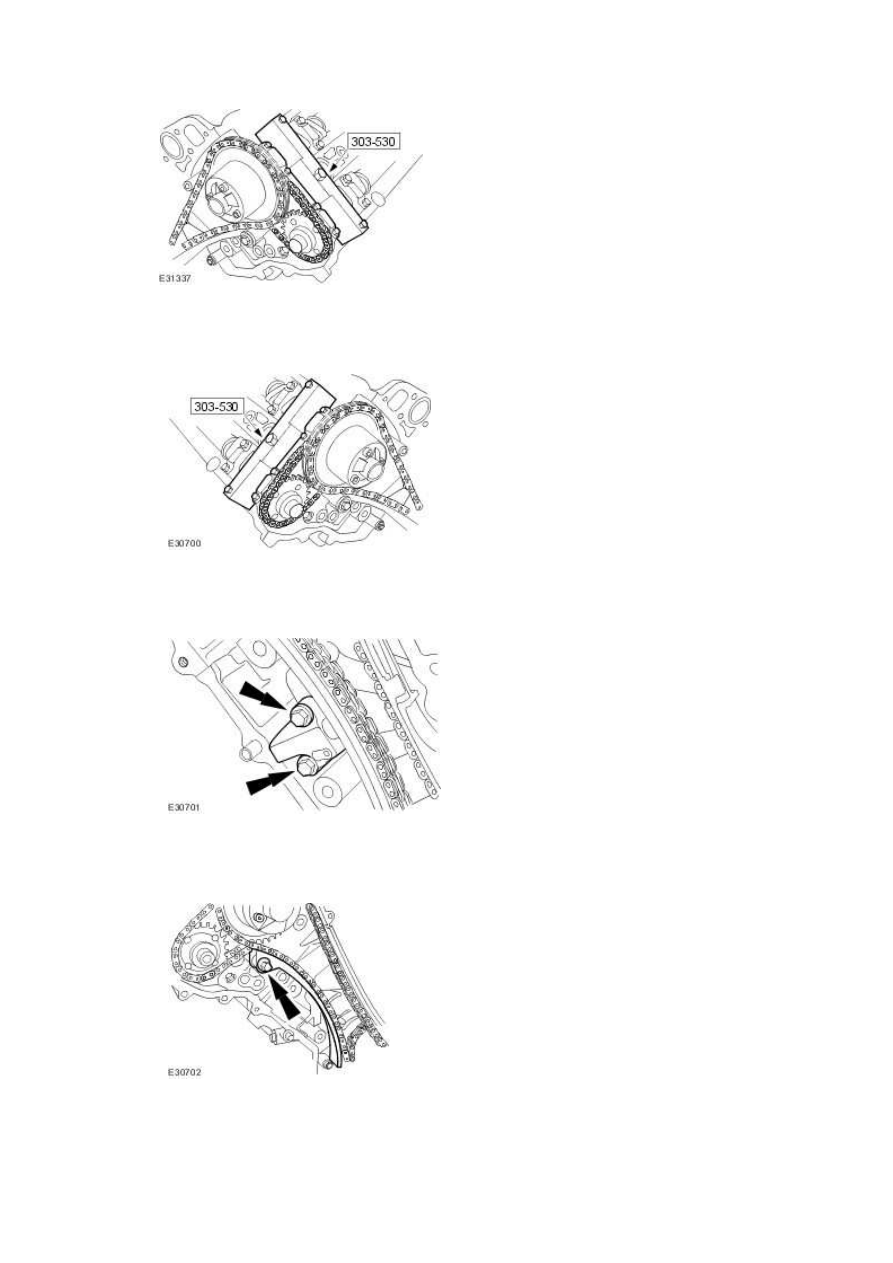

10 . Install the special tool to the right-hand cylinder head.







11 . Remove the primary timing chain tensioner assembly.







12 . Remove the primary timing chain tensioner guide.

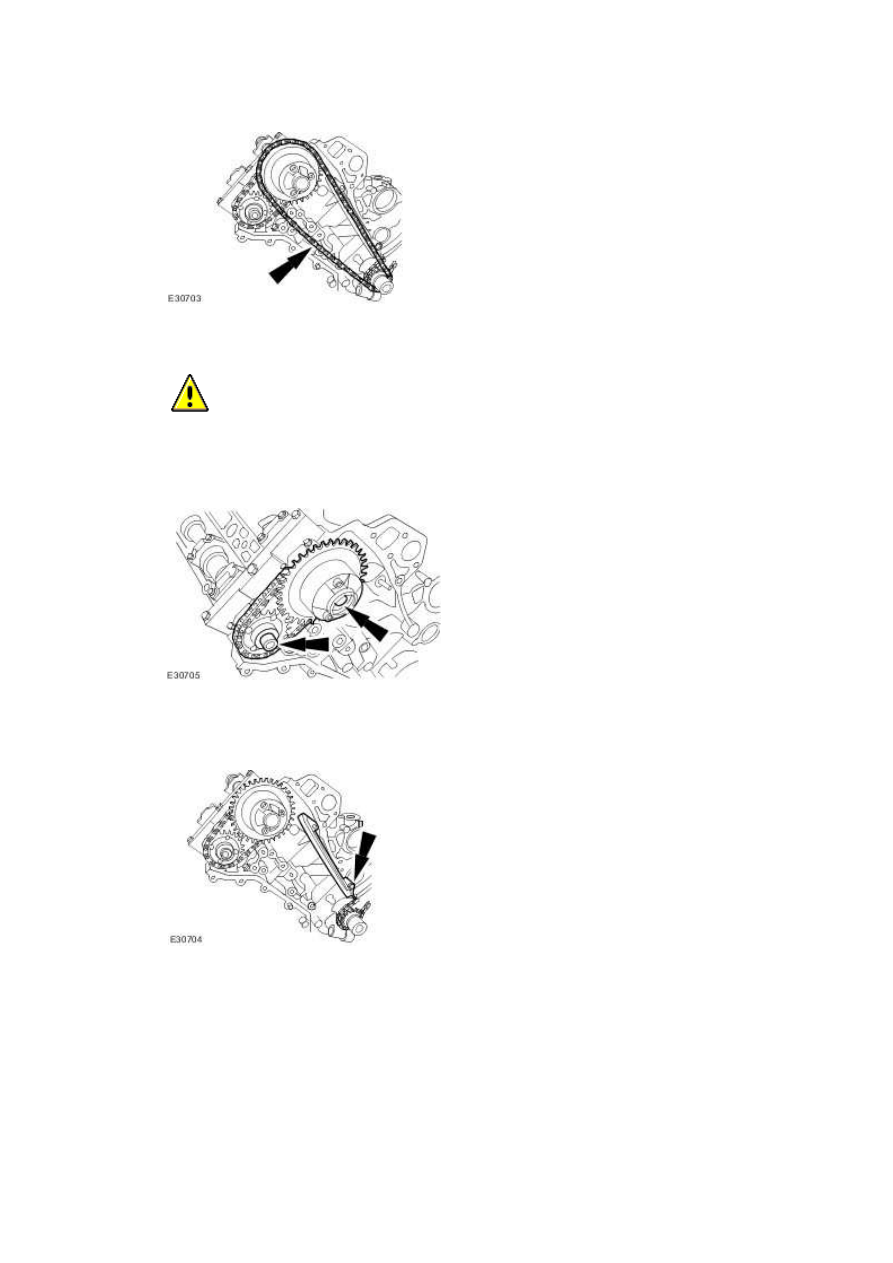

13 . Remove the primary timing chain.







14

.



  CAUTION: Make sure the secondary timing chain and camshaft sprockets are free

to rotate.





Loosen the camshaft sprockets.







15 . Remove the primary timing chain guide.







16 . Remove the primary timing chain tensioner assembly.

www.

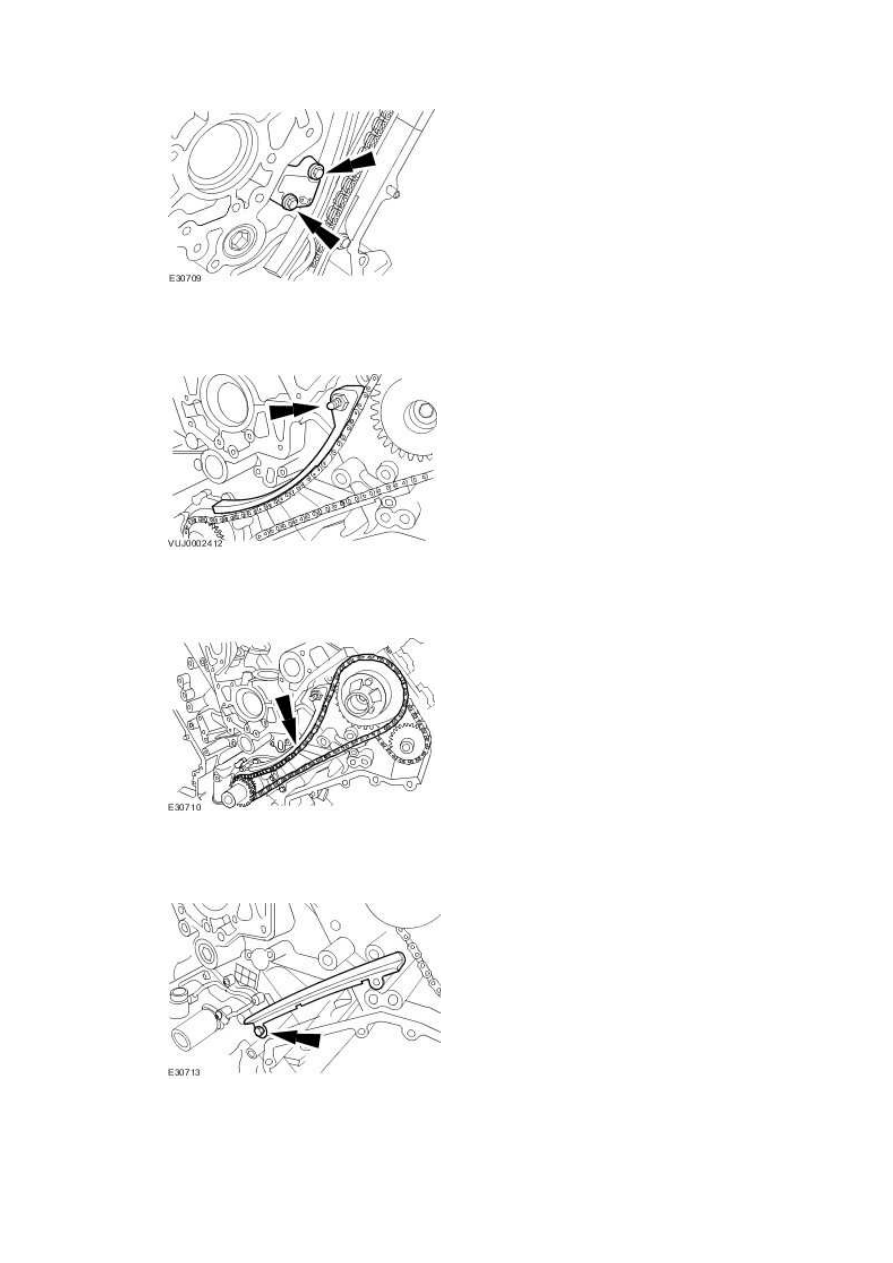

17 . Remove the primary timing chain tensioner guide.







18 . Remove the primary timing chain.







19 . Remove the primary timing chain tensioner guide.







20

.



  CAUTION: Make sure the secondary timing chain and camshaft sprockets are free

to rotate.





Loosen the camshaft sprockets.

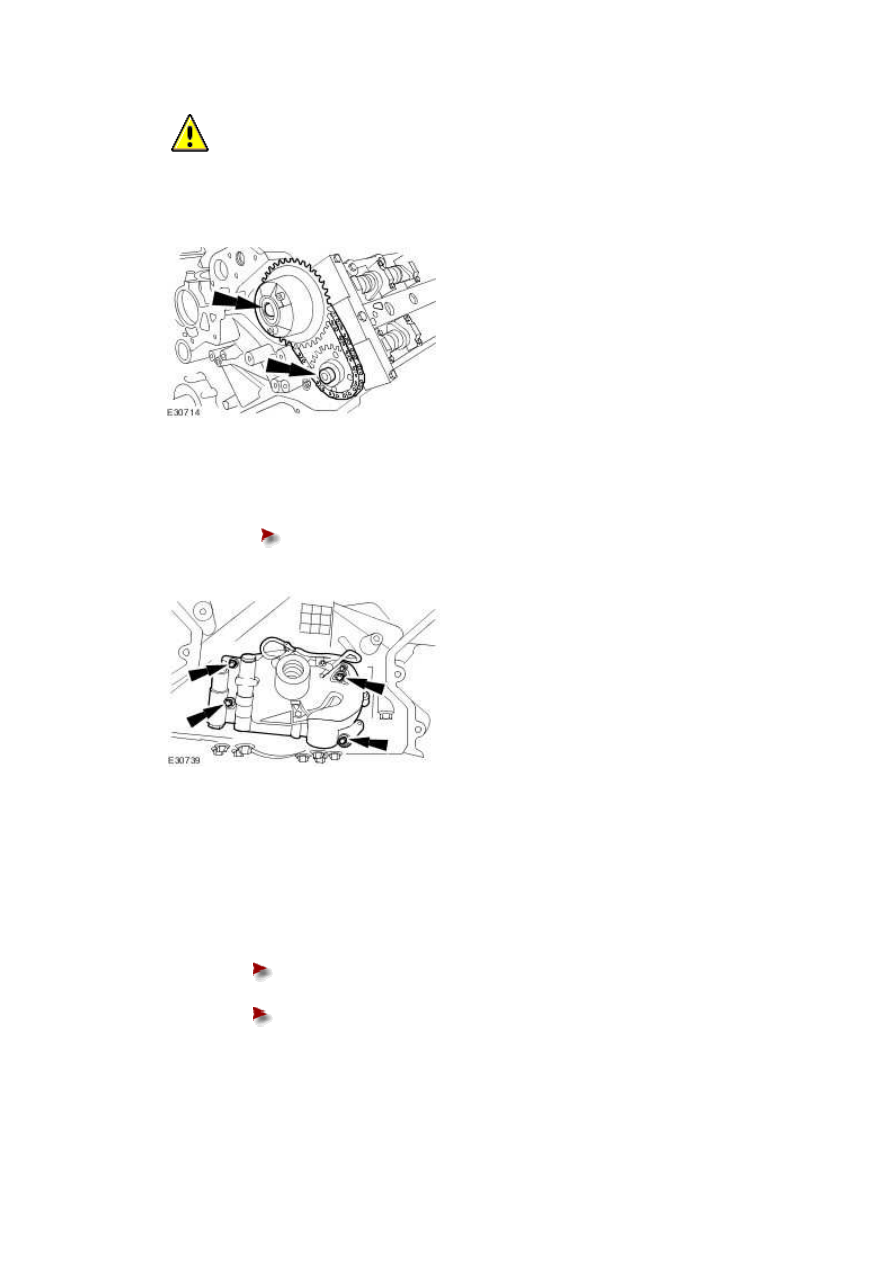

21 . Remove the oil pump.





Remove and discard the gasket.











Installation

All vehicles



1 . Install the oil pump.





Install a new gasket.







Tighten to 12 Nm.





www.
