18

.



Install the engine front cover.

For additional information, refer to Engine Front Cover - VIN Range: G00442->G45703

(12.65.01)

For additional information, refer to Engine Front Cover - VIN Range: G45704->G99999

(12.65.01)









Oil Pump - VIN Range: G00442->G45703
(12.60.26)

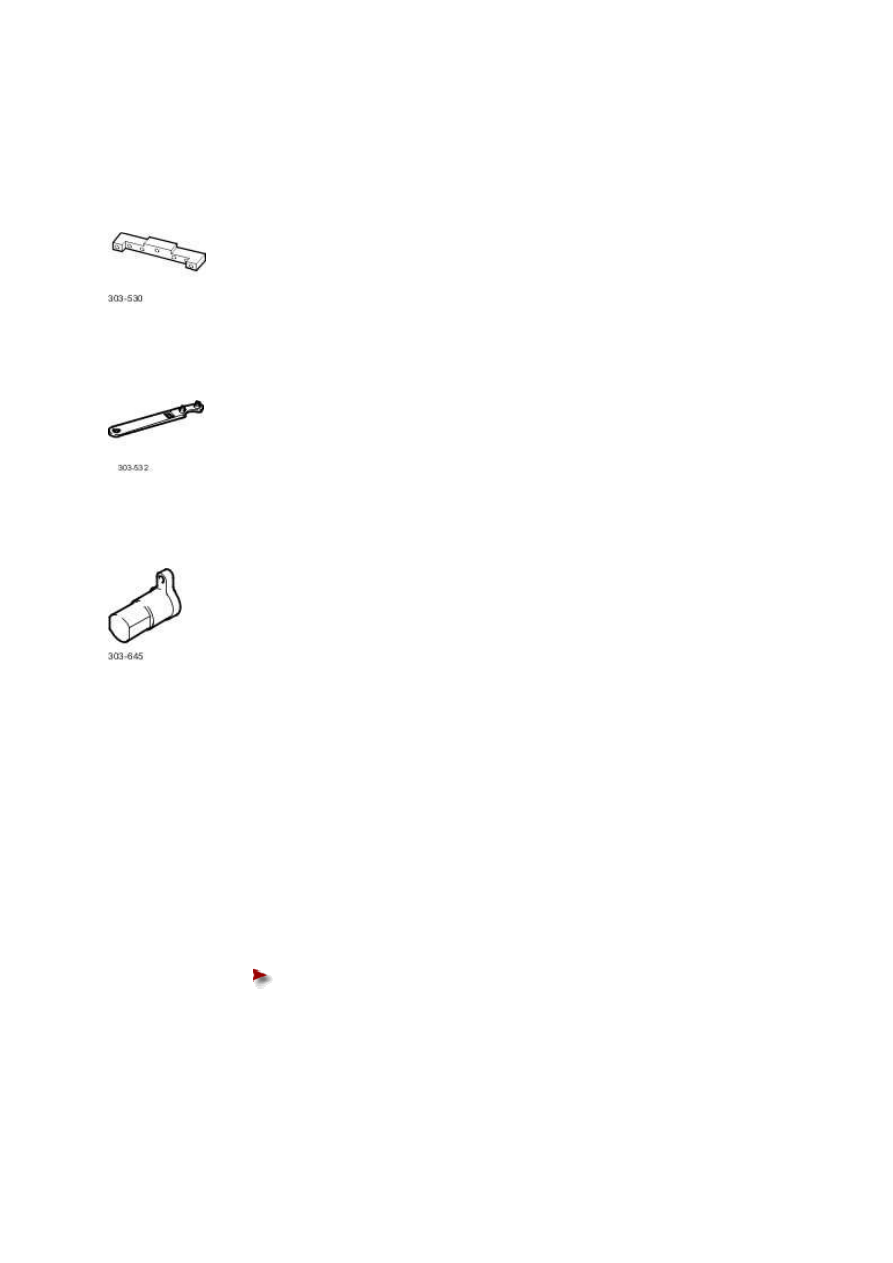

Special Service Tools





Camshaft setting

303-530







Timing chain tensioning tool

303-532







Crankshaft setting, main tool

303-645

Removal

All vehicles



1 . Remove the oil pan.

For additional information, refer to Oil Pan (12.60.44)

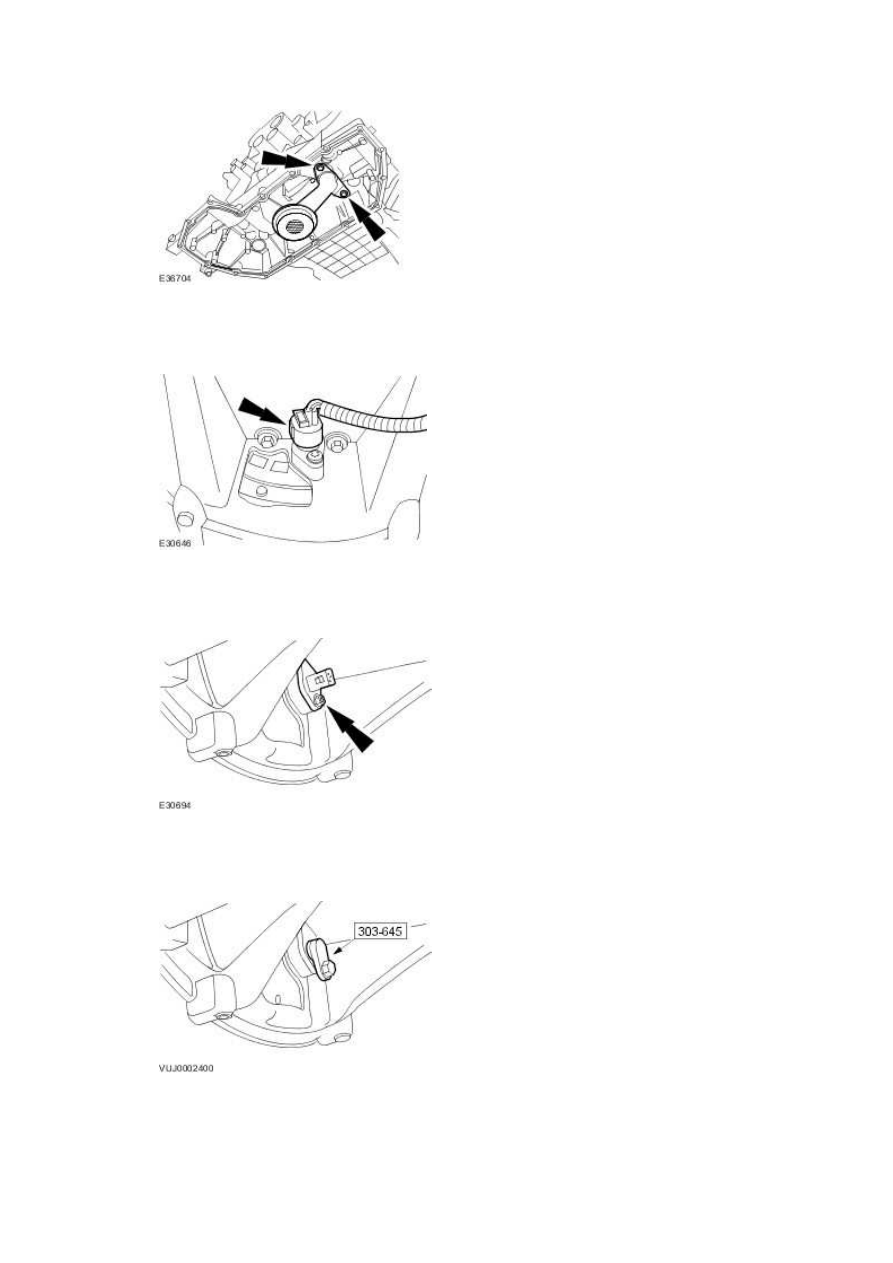

2 . Remove the oil strainer.





Remove and discard the O-ring seal.





www.







3 . Disconnect the crankshaft position (CKP) sensor electrical connector.







4 . Remove the CKP sensor.







5 . Install the special tool.







6

.



Remove the engine front cover.

For additional information, refer to Engine Front Cover - VIN Range: G00442->G45703

(12.65.01)





Vehicles without supercharger

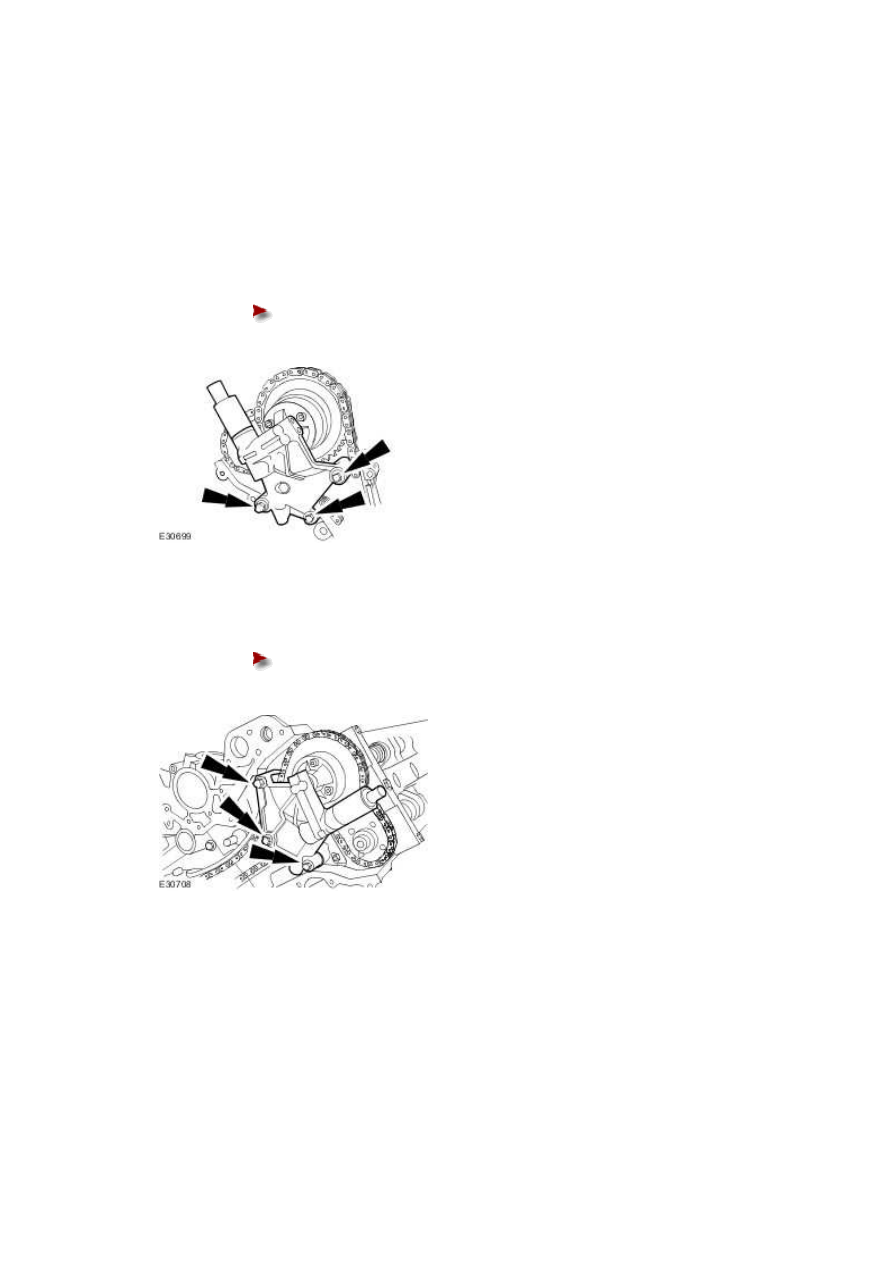

7 . Remove the right-hand variable camshaft timing oil control unit housing.





Remove and discard the O-ring seals.











8 . Remove the left-hand variable camshaft timing oil control unit housing.





Remove and discard the O-ring seals.









All vehicles



9 . Install the special tool to the left-hand cylinder head.
