Jaguar XJ (X350). Service manual - part 436





All vehicles



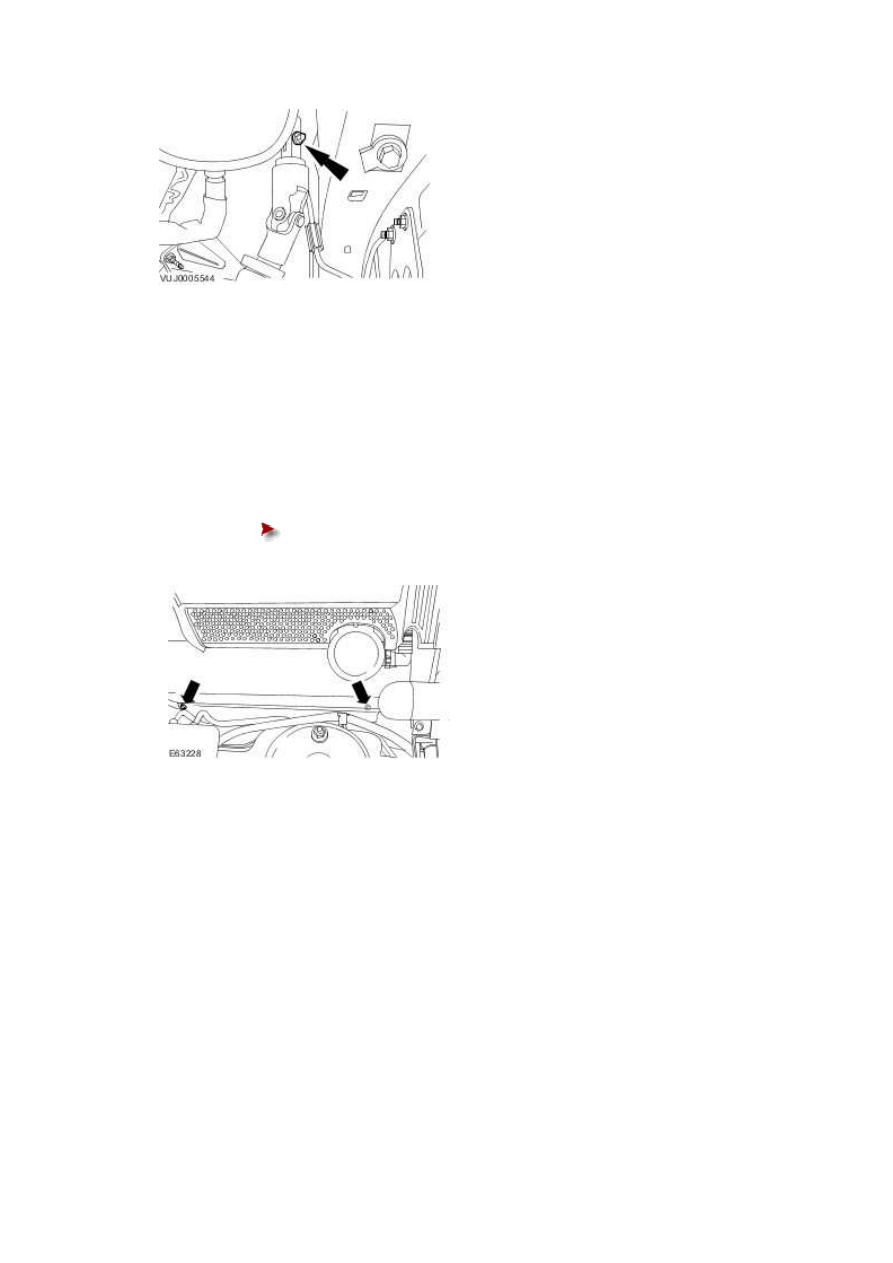

9 . Install the right-hand catalytic converter.

For additional information, refer to Catalytic Converter - 3.0L/3.5L/4.2L (17.50.05)





10 . Install the right-hand exhaust manifold heat shield upper retaining bolts.





Tighten to 3 Nm.













Flexplate (12.53.13)

Removal



1 . Remove the automatic transmission. For additional information, refer to

For additional information, refer to Transmission - 3.5L/4.2L (44.20.01)







2

.

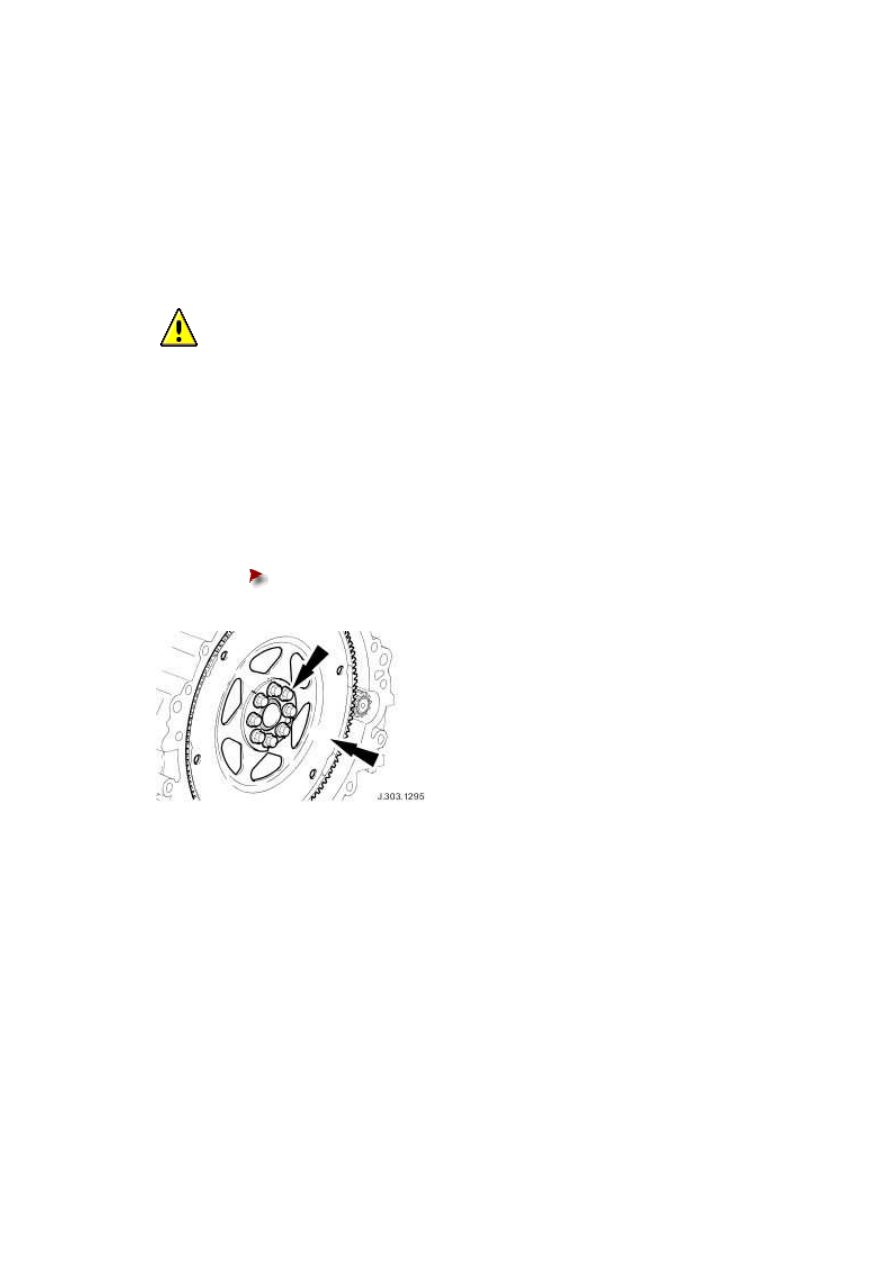

  CAUTION: The bolts can only be used 3 times, mark the bolts with a center punch. If

2 punch marks are visible, discard the bolts.





NOTE:





Prevent the flexplate from rotating.



Remove the flexplate.





Remove the 8 bolts.











Installation

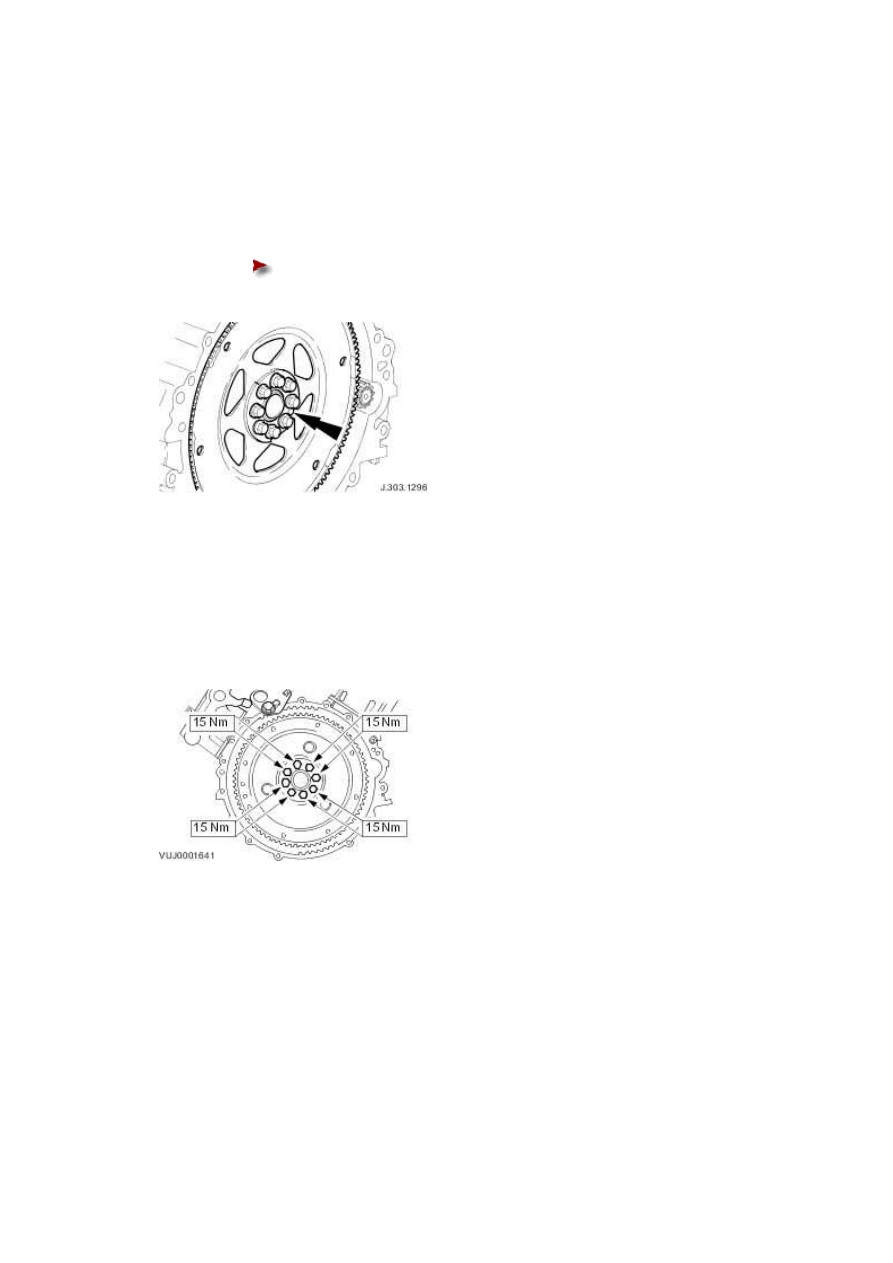

1 . NOTE:





Make sure the crankshaft and flexplate mating faces are clean before installation.



NOTE:





The flexplate will only locate in one position.



www.

NOTE:





Install, but do not tighten, the flexplate retaining bolts.



Install the flexplate.





Prevent the flexplate from rotating.











2 . NOTE:





Tighten the retaining bolts working diagonally.



Tighten to 15 Nm.

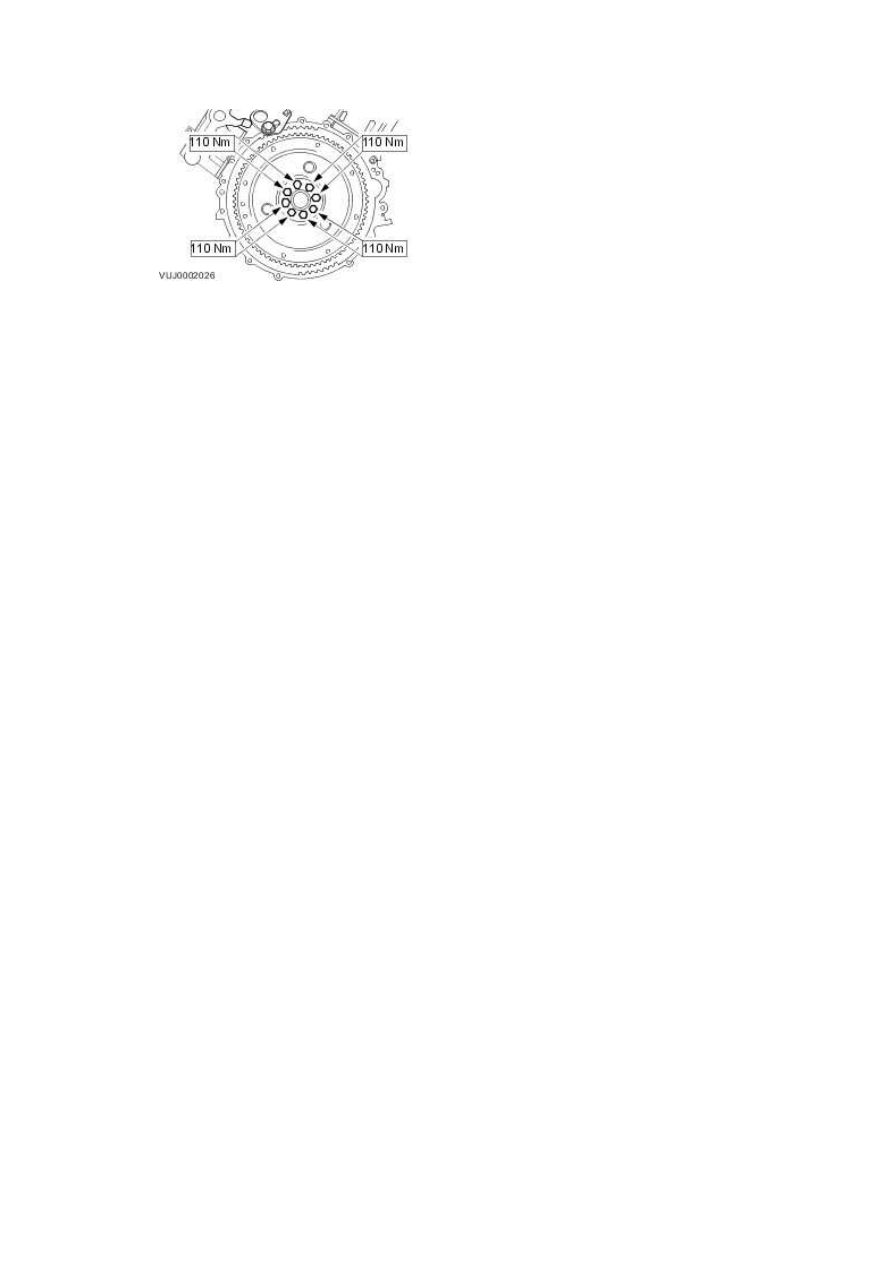

3 . NOTE:





Tighten the retaining bolts working diagonally.



Tighten to 110 Nm.







4 . Install the automatic transmission. For additional information, refer to

For additional information, refer to Transmission - 3.5L/4.2L (44.20.01)
