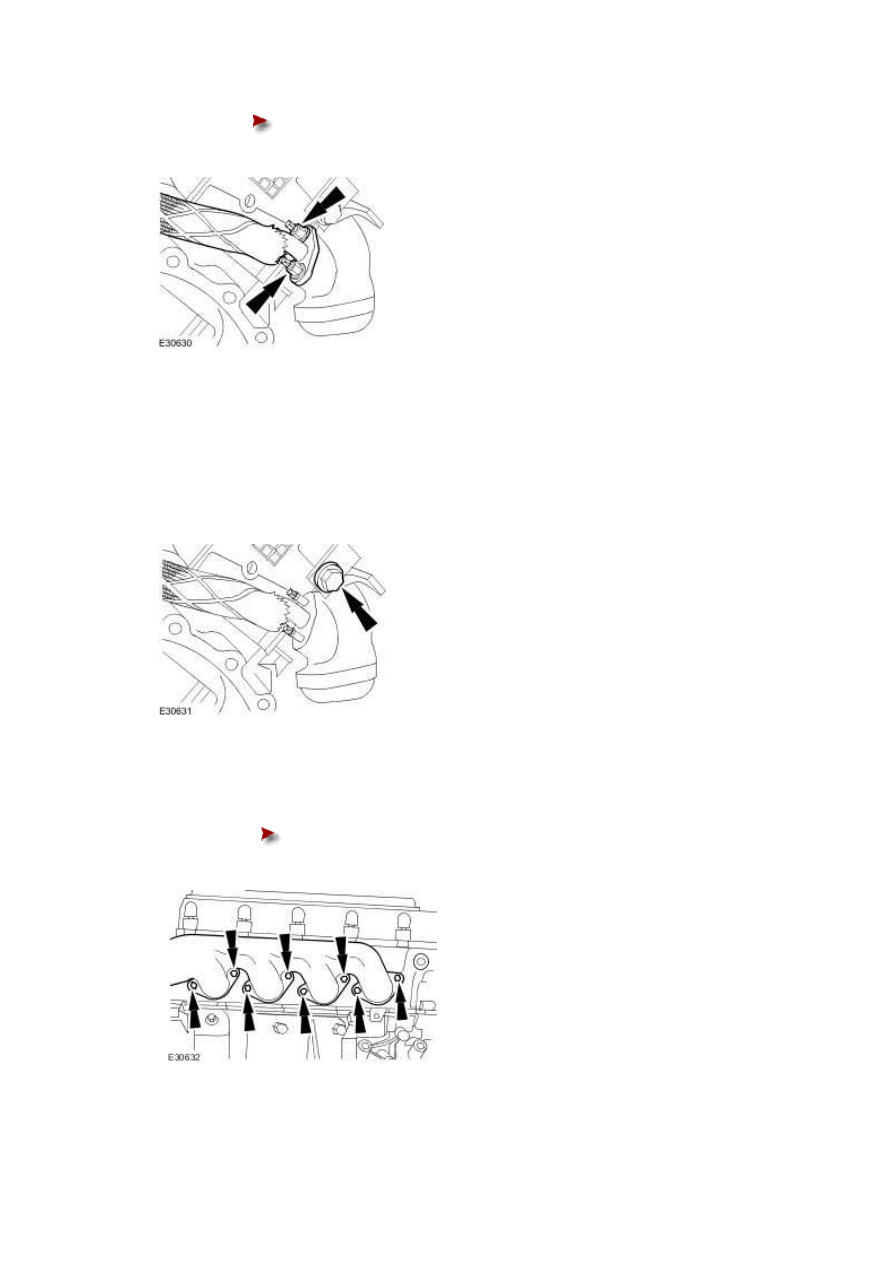

Remove and discard the retaining nuts and gasket.











9 . NOTE:





Engine shown removed for clarity.



Remove the right-hand exhaust manifold heat shield/gasket retaining bolt.







10 . Remove the exhaust manifold.





Remove and discard the retaining bolts and heat shield/gasket.











Installation

All vehicles



1

.

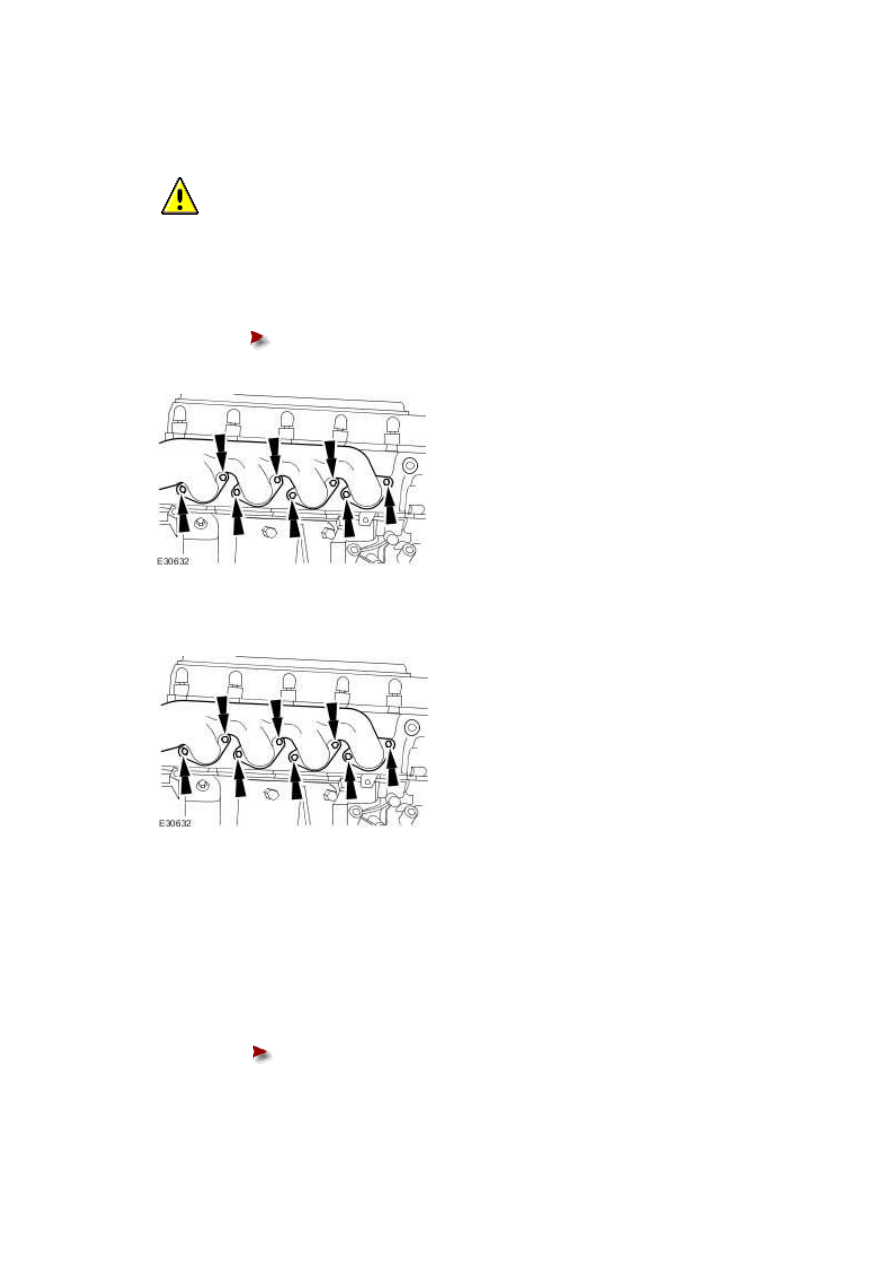

  CAUTION: Make sure that the exhaust manifold and heat shield/gasket is correctly

aligned to cylinder head.





Install the exhaust manifold.





Loosely install new retaining bolts and a new heat shield/gasket.











2 . Tighten the exhaust manifold retaining bolts to 25 Nm.







3 . NOTE:





Engine shown removed for clarity.



Install the right-hand exhaust manifold heat shield/gasket retaining bolt.





Tighten to 50 Nm.





www.

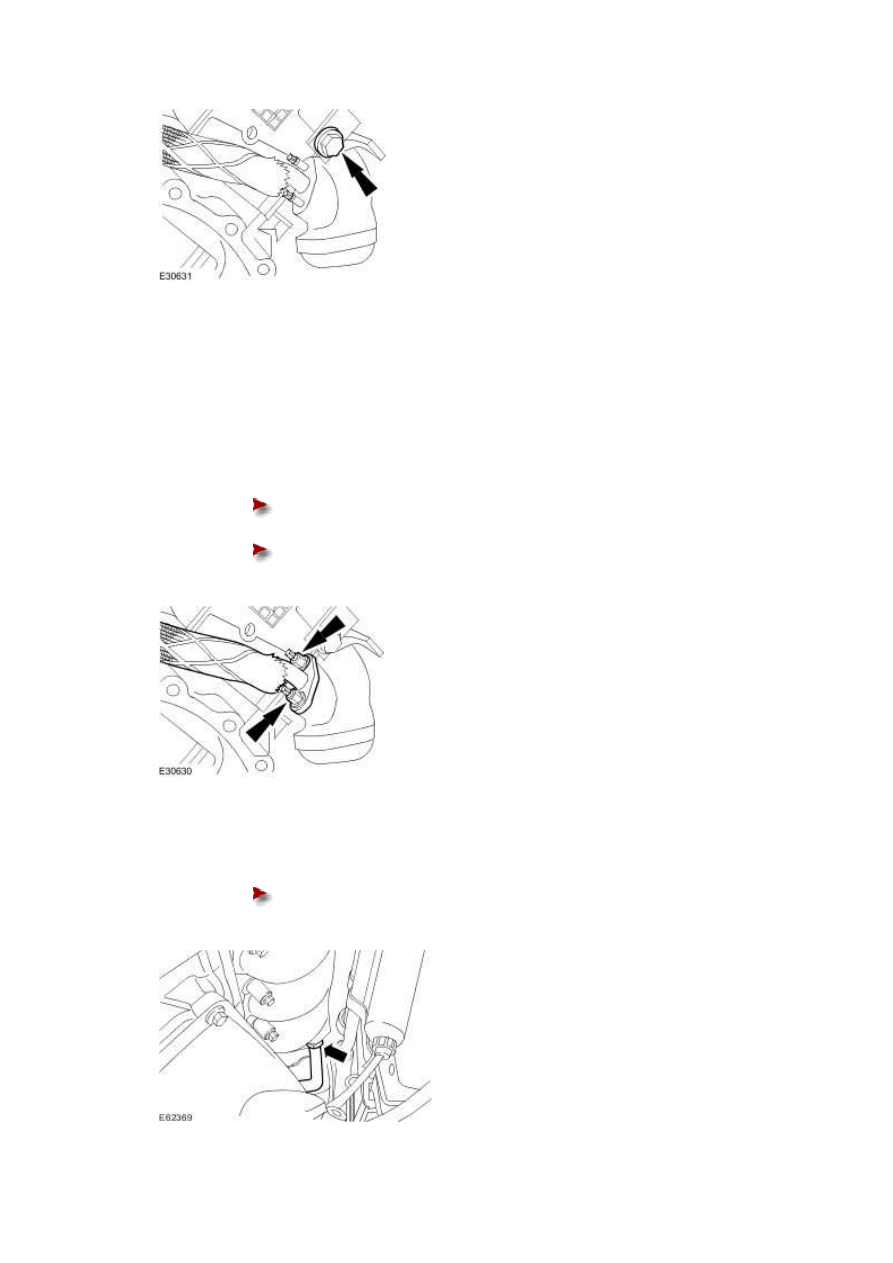

4 . NOTE:





Engine shown removed for clarity.



Attach the EGR valve.





Install new retaining nuts and a new gasket.







Tighten to 22 Nm.

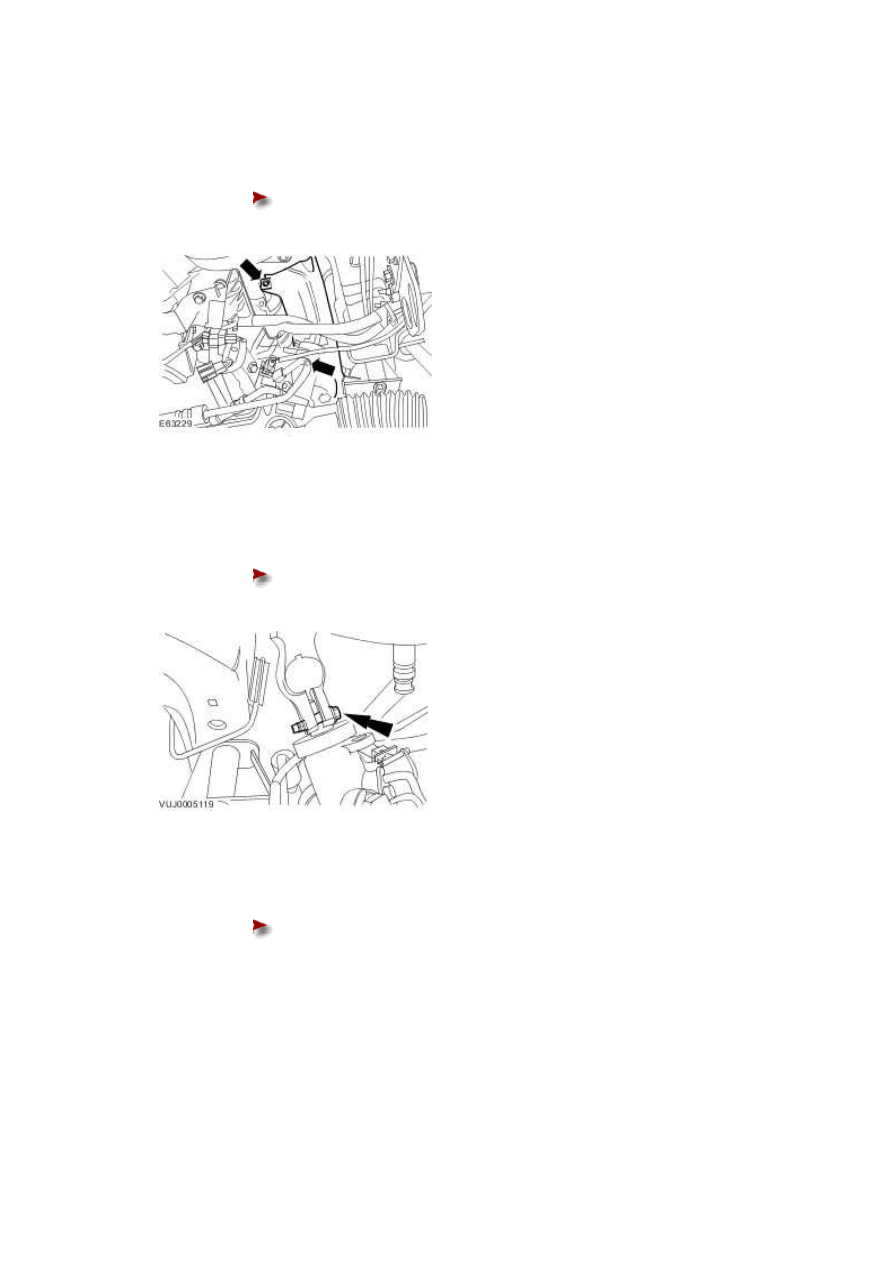

5 . Connect the AIR control valve to exhaust manifold tube.





Tighten to 35 Nm.











6 . Install the right-hand exhaust manifold heat shield





Tighten to 3 Nm.









Right-hand drive vehicles



7 . Install the steering gear coupling.





Tighten the steering gear coupling lower pinch bolt to 35 Nm.











8 . Install the steering gear coupling upper pinch bolt





Tighten to 35 Nm.
