Jaguar XJ (X350). Service manual - part 375

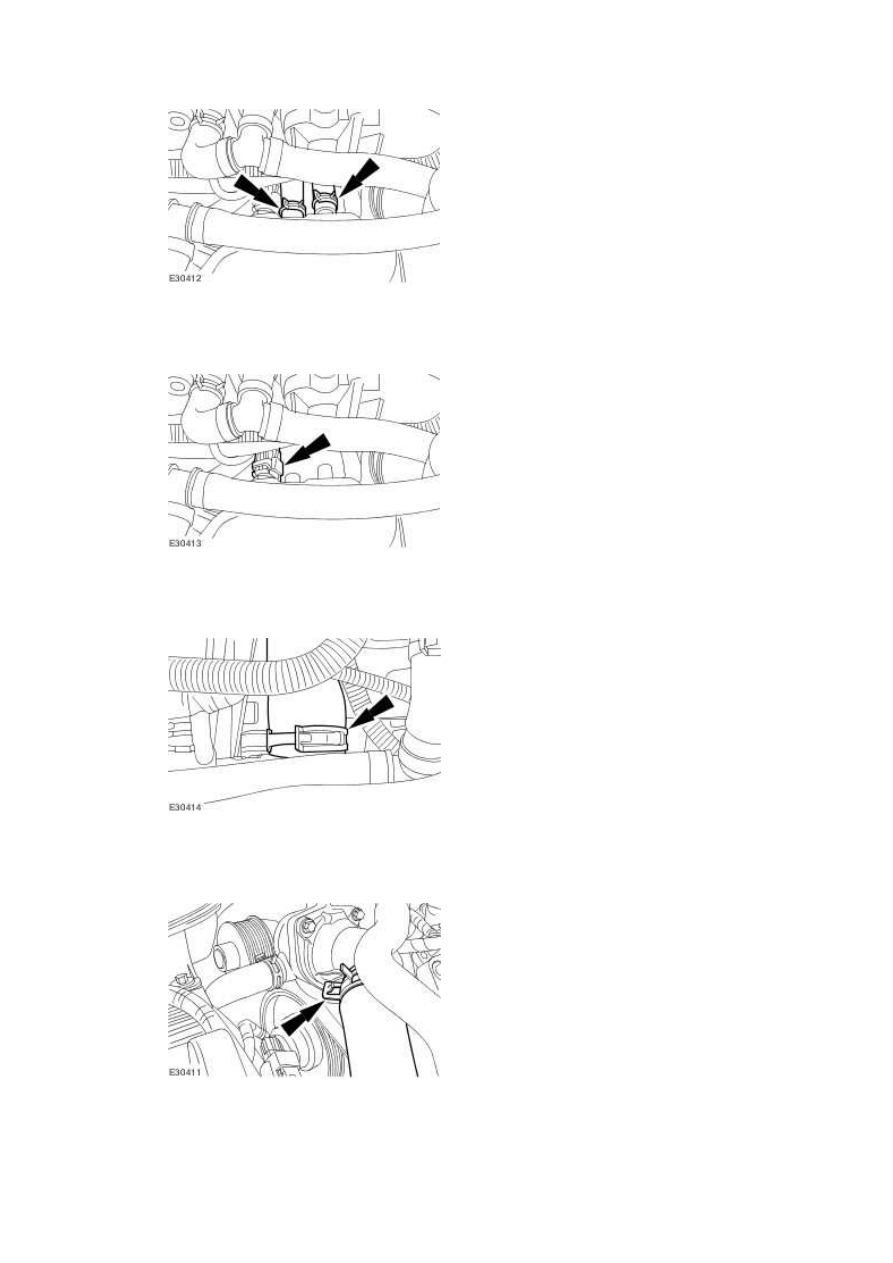

38 . Disconnect the ECT sensor electrical connector.







39 . Reposition the thermostat housing hose retaining clip.







40 . Disconnect the hose.







41 . Disconnect the heater supply hose from the thermostat housing.

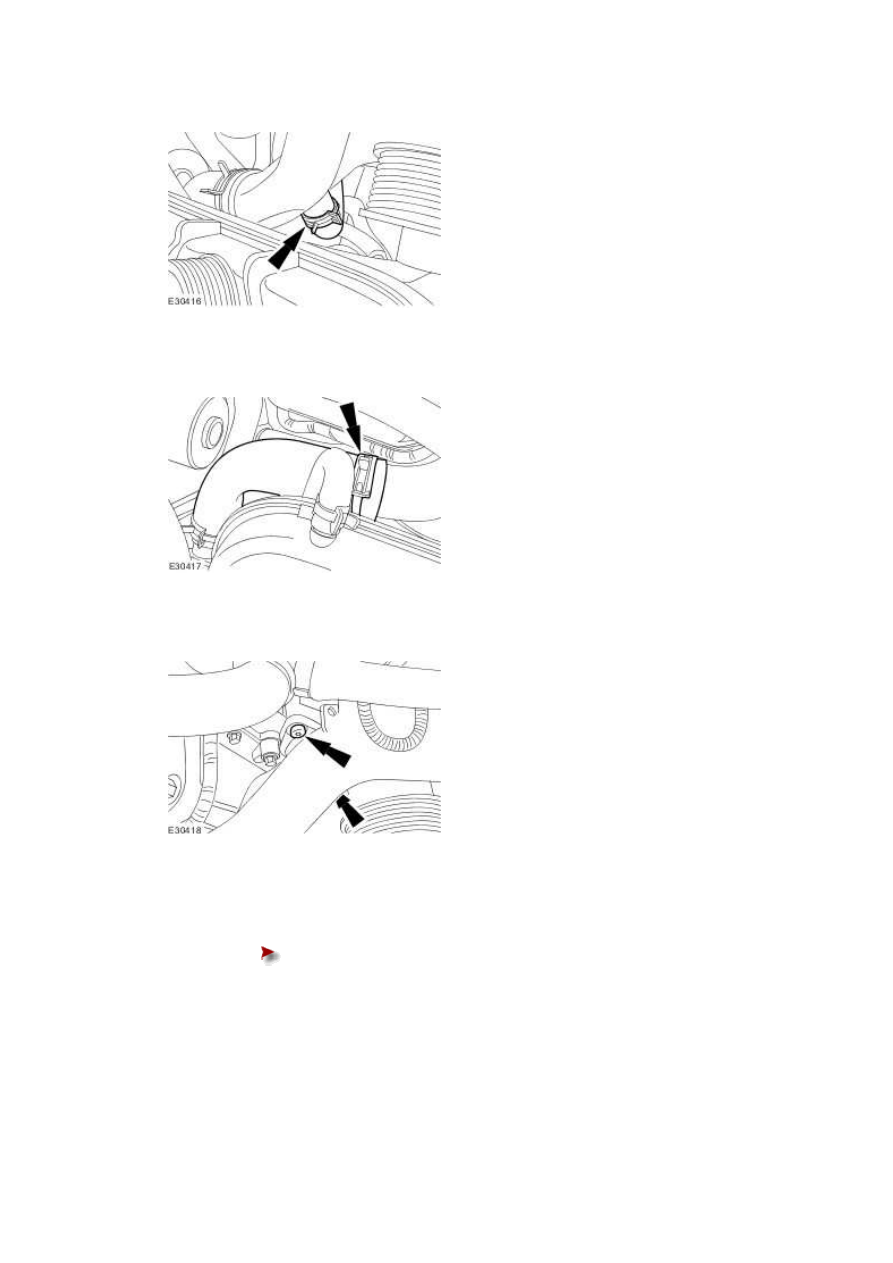

42 . Disconnect the water pump outlet hose.

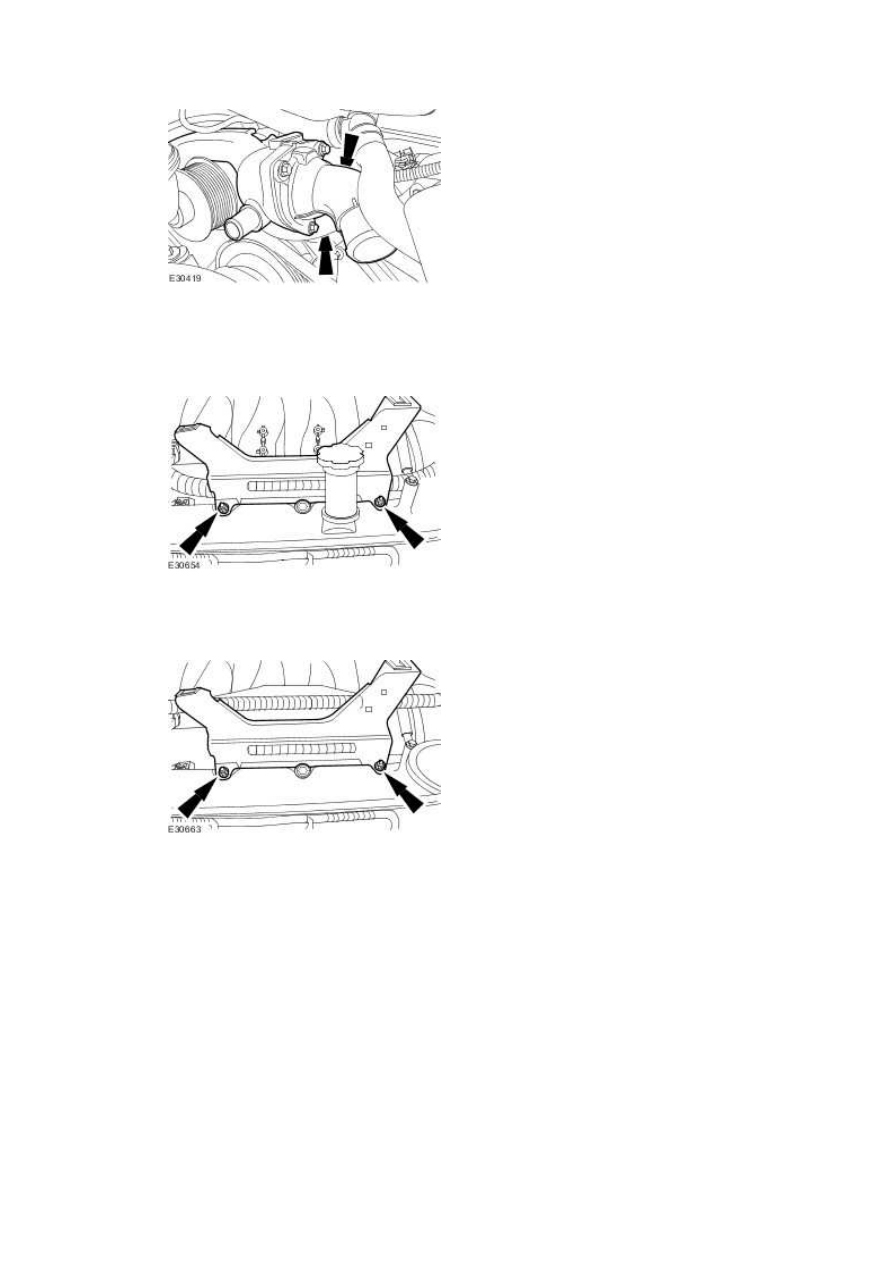

43 . Remove the thermostat housing retaining bolts.







44 . Remove the thermostat housing.





Remove and discard thermostat housing O-ring seals.





www.





Vehicles without supercharger



45 . Remove the engine cover left-hand retaining bracket.







46 . Remove the engine cover right-hand retaining bracket.





All vehicles

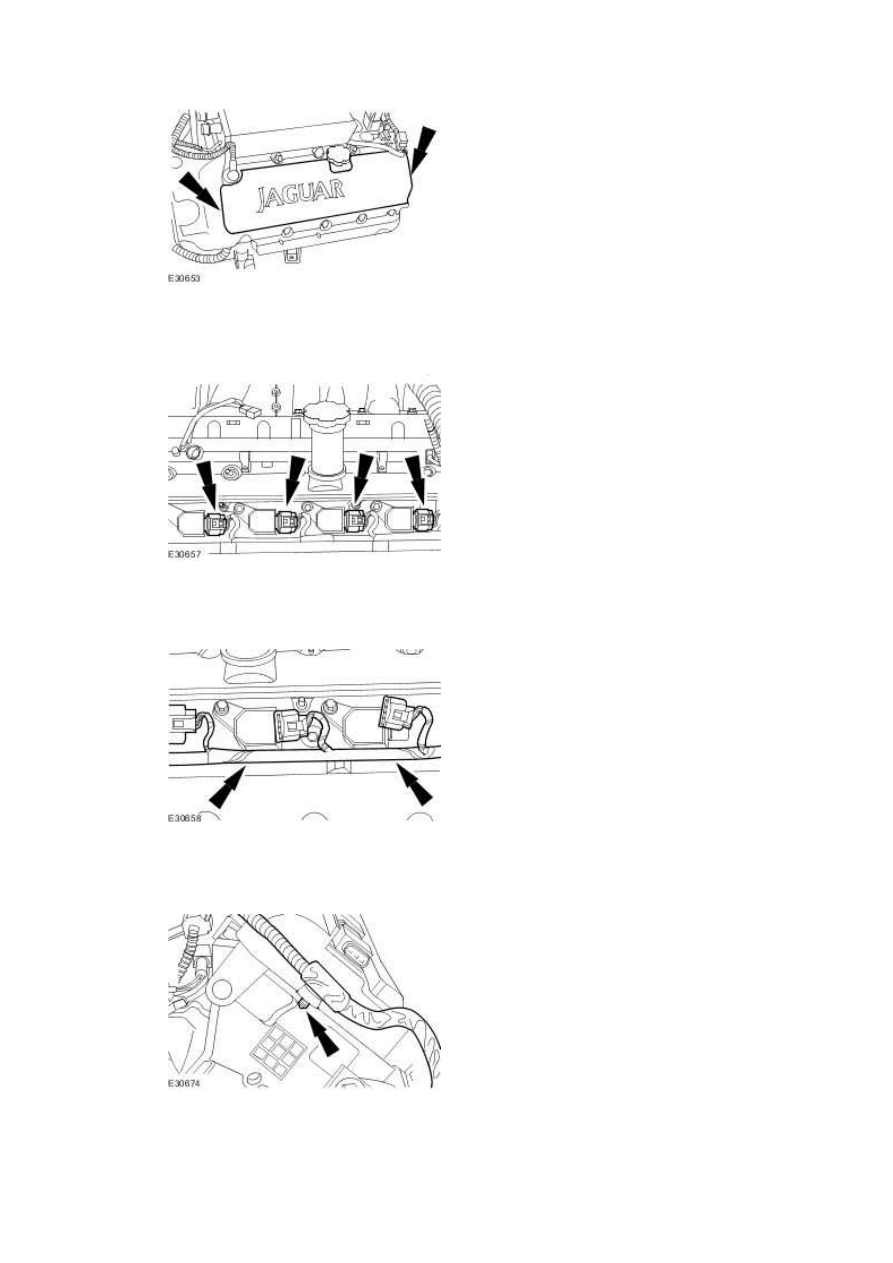

47 . NOTE:





Left-hand shown, right-hand similar.



Remove both ignition coil covers.







48 . Disconnect the left-hand ignition coil electrical connectors.







49 . Detach the left-hand ignition coil wiring harness.







50 . Detach the left-hand ignition coil wiring harness.
