Jaguar XJ (X350). Service manual - part 374

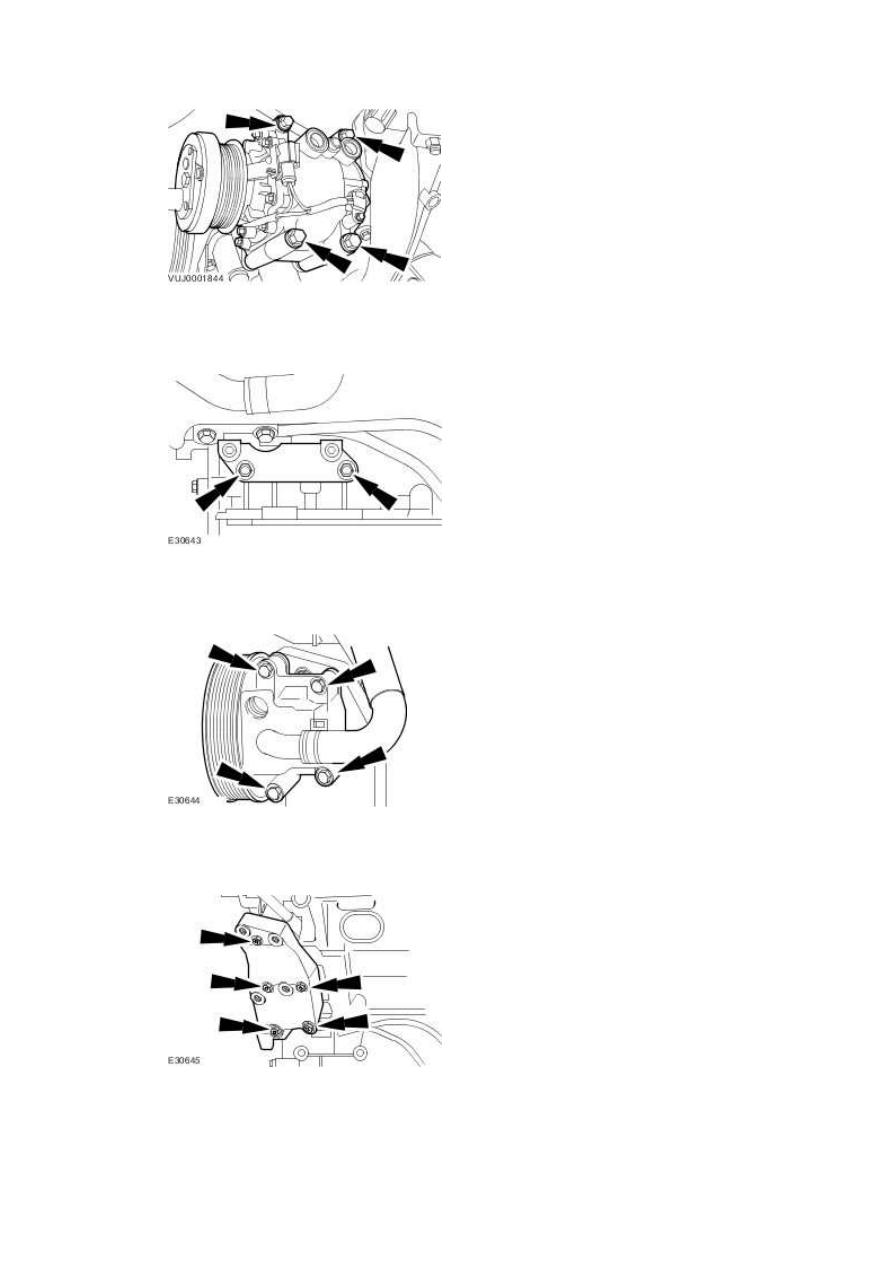

25 . Remove the air conditioning compressor mounting bracket.







26 . Remove the power steering pump.







27 . Remove the power steering pump mounting bracket.

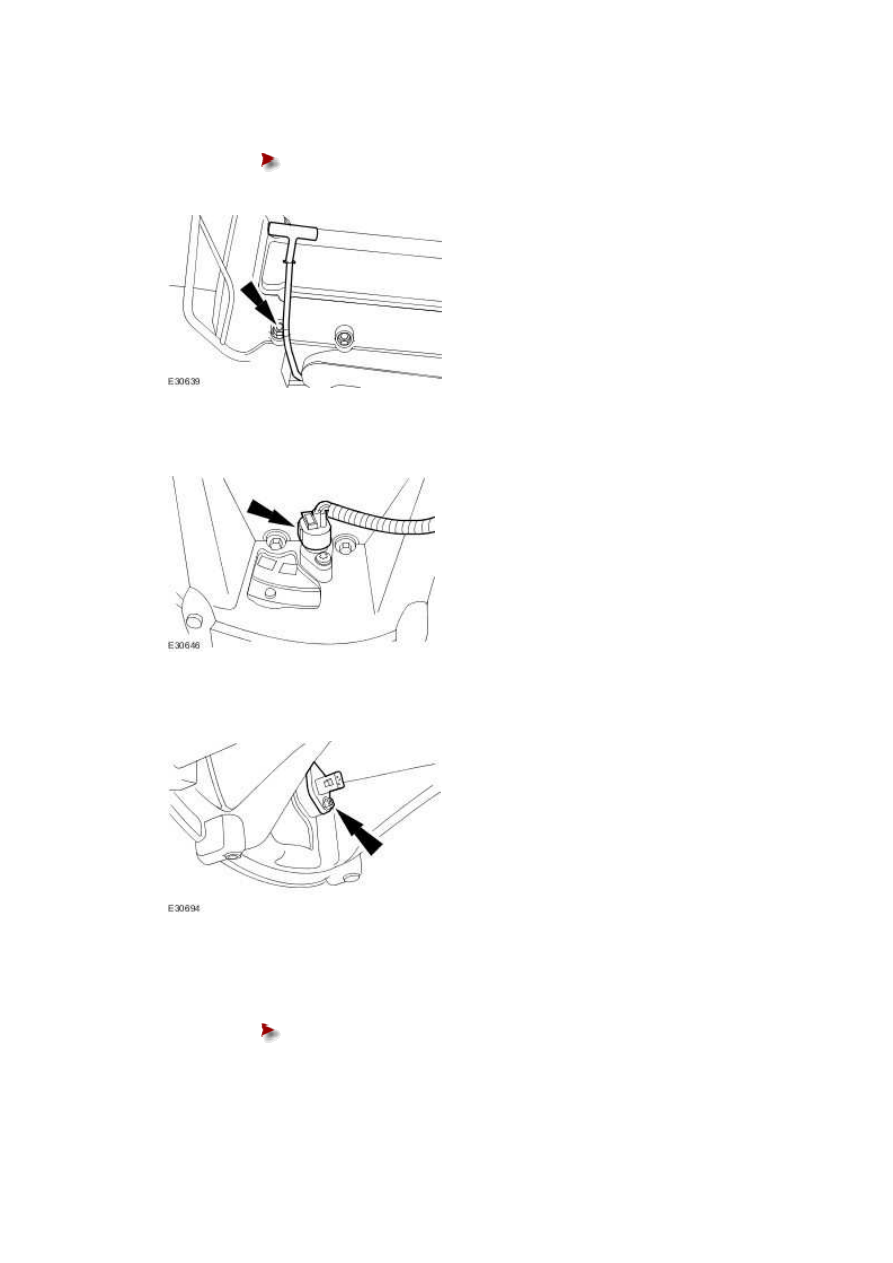

28 . Remove the oil level indicator and tube.





Remove and discard the O-ring seal.











29 . Disconnect the crankshaft position (CKP) sensor electrical connector.







30 . Remove the CKP sensor.

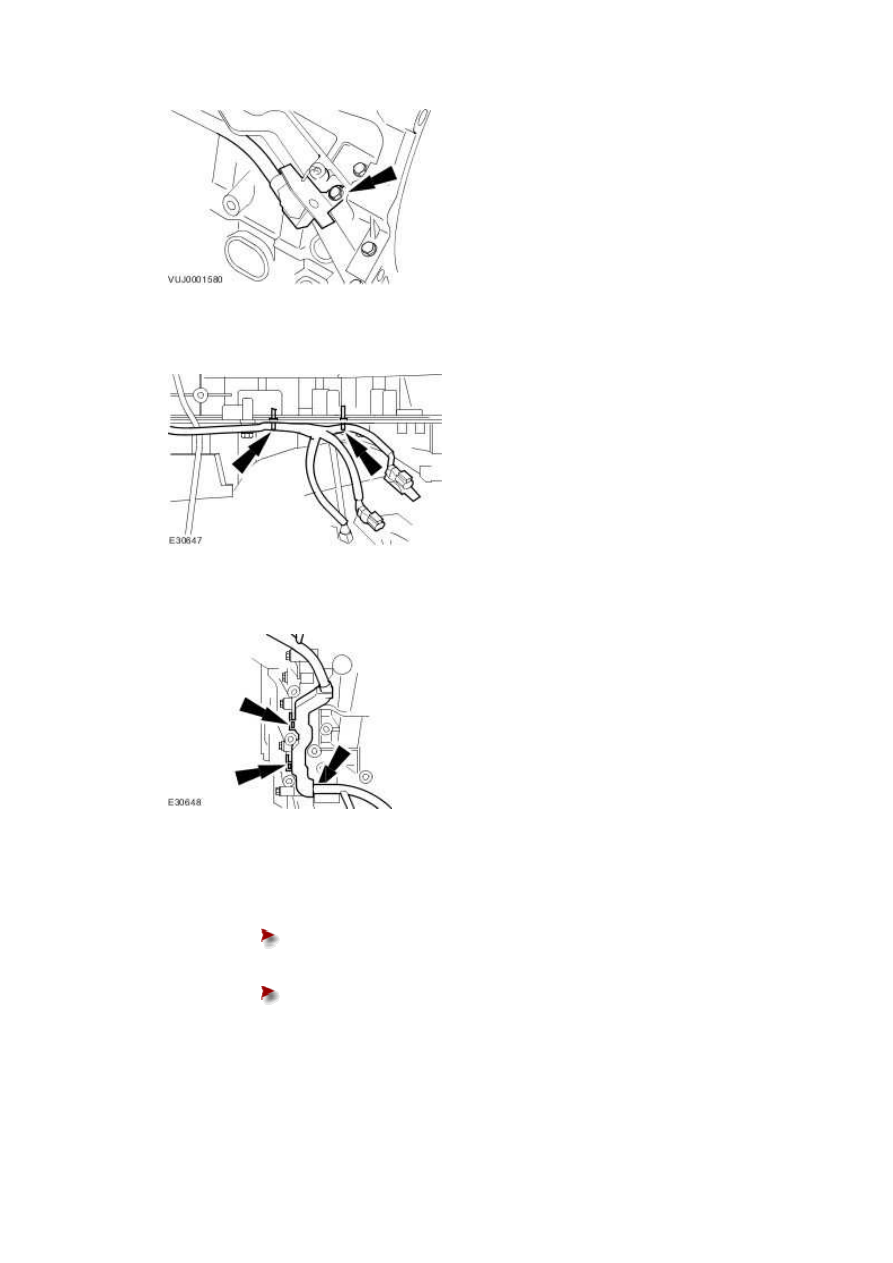

31 . Detach the left-hand heated oxygen sensor (HO2S) wiring harness.





Remove the retaining bolt.





www.







32 . Detach the engine wiring harness from the cylinder block.







33 . Detach the engine wiring harness.







34

.



Detach the engine wiring harness.

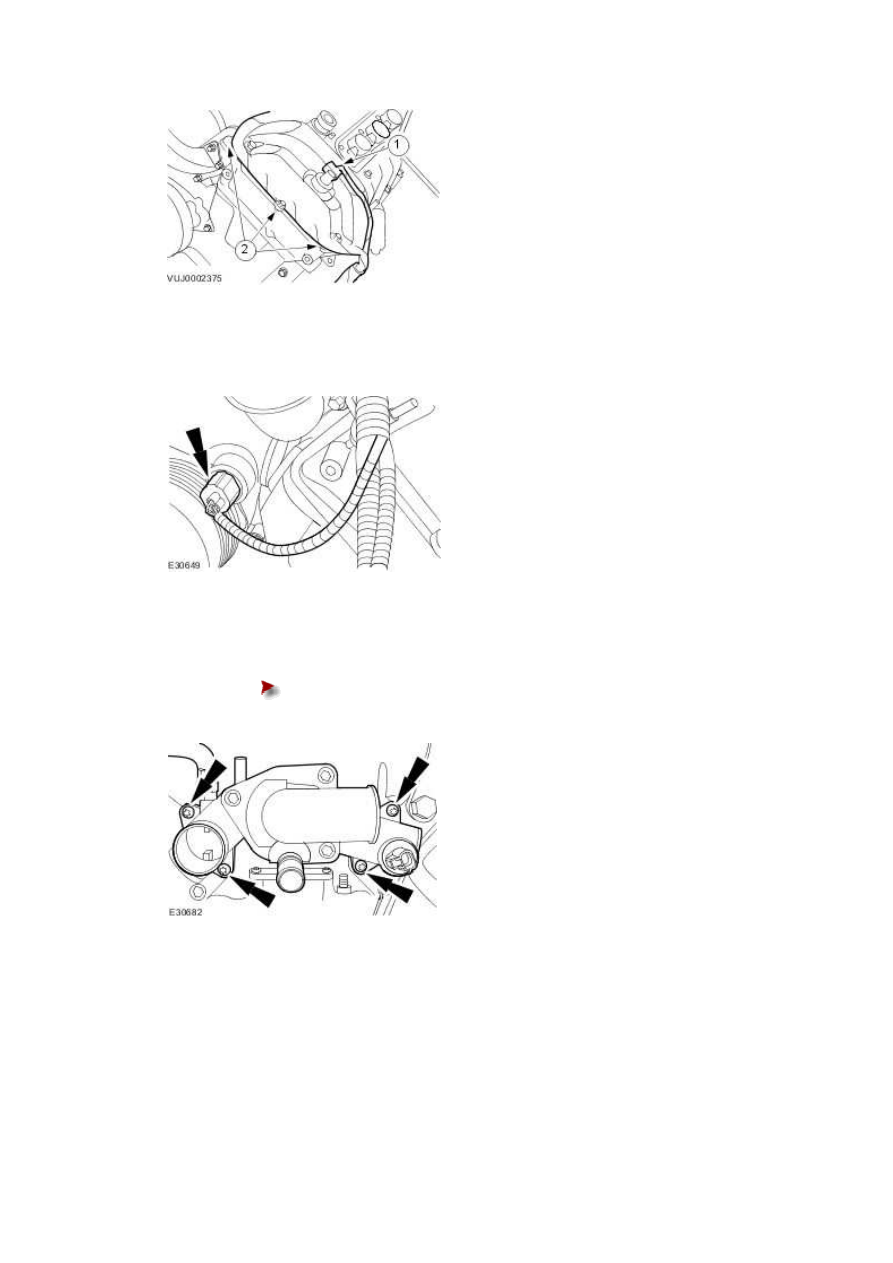

Disconnect the variable camshaft timing (VCT) solenoid electrical

connector.







Detach the engine wiring harness.









Vehicles without supercharger



35 . Disconnect the engine coolant temperature (ECT) sensor electrical connector.







36 . Remove the thermostat housing.





Remove and discard the O-ring seals.









Vehicles with supercharger



37 . Disconnect the thermostat housing hoses
