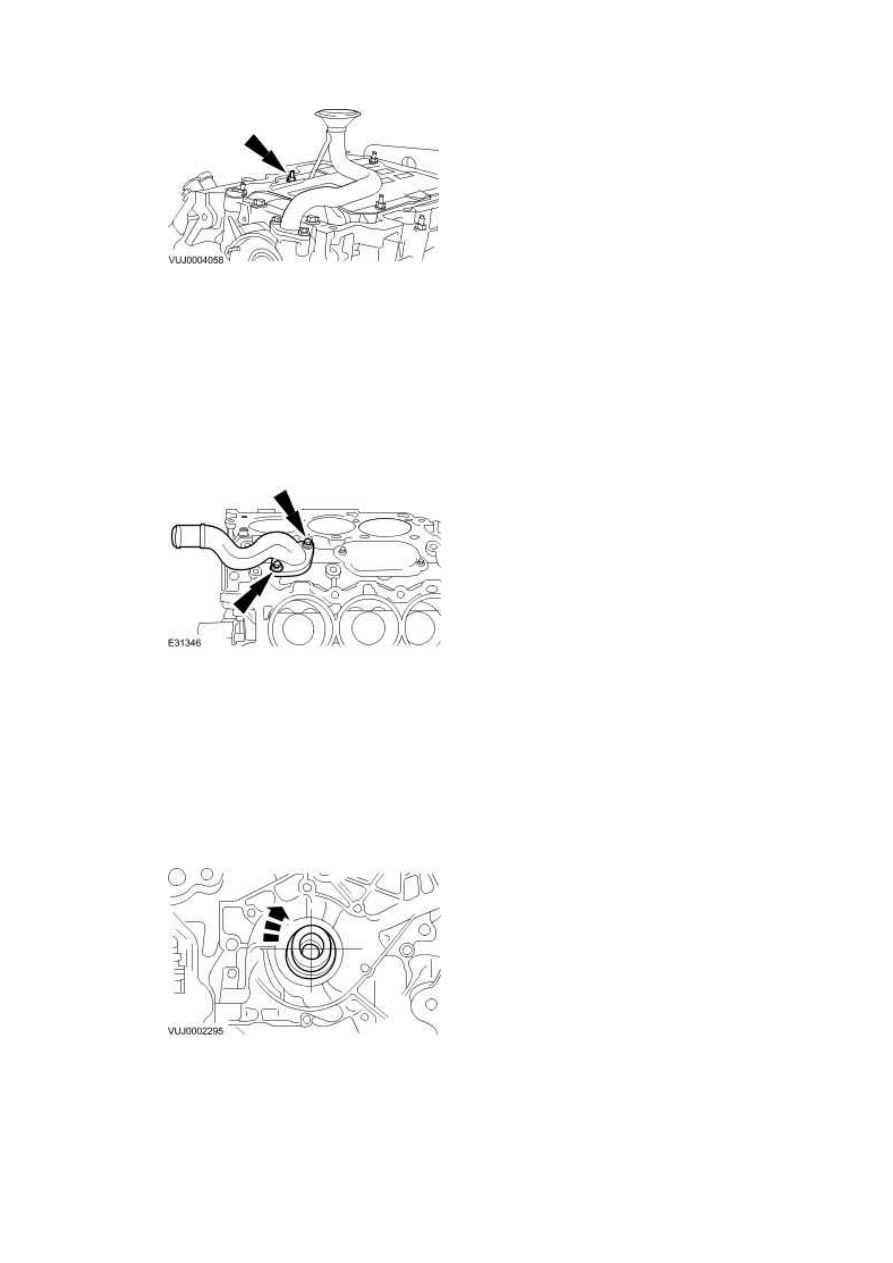

20 . Install the engine coolant housing.





•

  Install new O-ring seals.





•

  Tighten to 25 Nm.









21 . Position the crankshaft.





•

  Turn the crankshaft until the key is in the 11 O'clock position.





•

  Remove the crankshaft pulley bolt and washer.

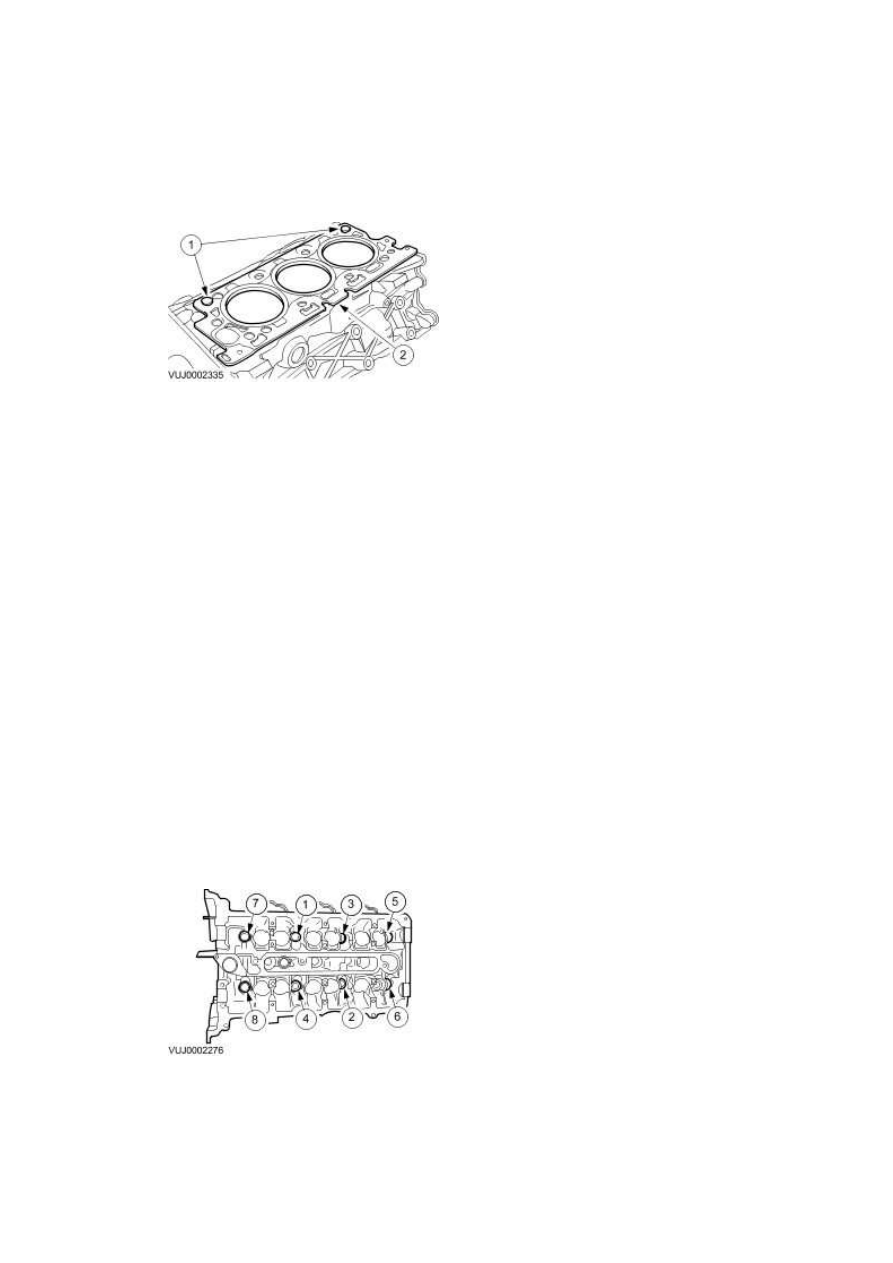

22 . Install a new cylinder head gasket (left-hand shown - right-hand similar).





3.  Make sure the cylinder head dowels are correctly located.





4.  Install a new cylinder head gasket.









23 . NOTE:





Install the bolts in the indicated sequence.



Install the left-hand cylinder head.





•

  Tighten to 30 Nm.





•

  Tighten 90°.





•

  Loosen 360°.





•

  Tighten to 30 Nm.





•

  Tighten 90°.





•

  Tighten 90°.







www.



24 . NOTE:





Install the bolts in the indicated sequence.

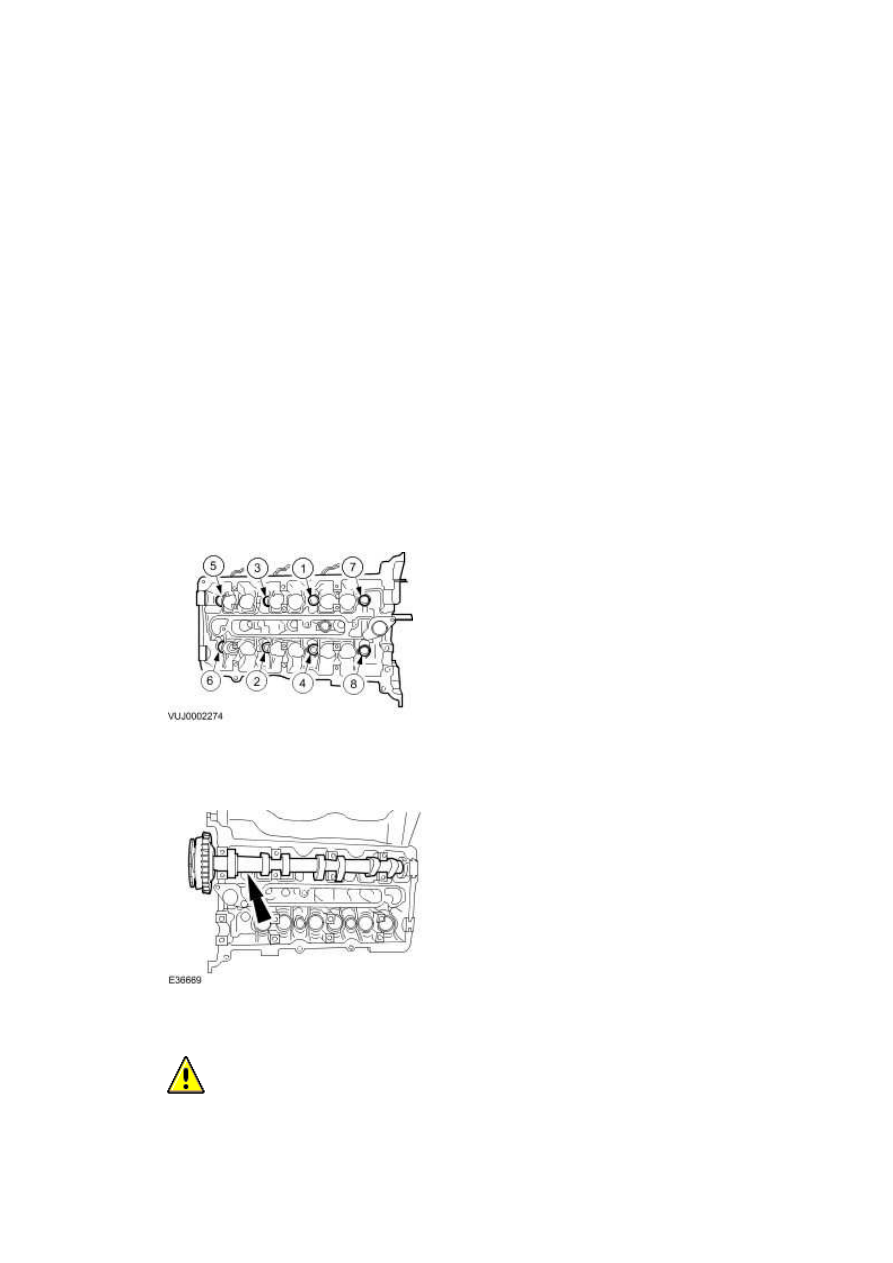

Install the right-hand cylinder head.





•

  Tighten to 30 Nm.





•

  Tighten 90°.





•

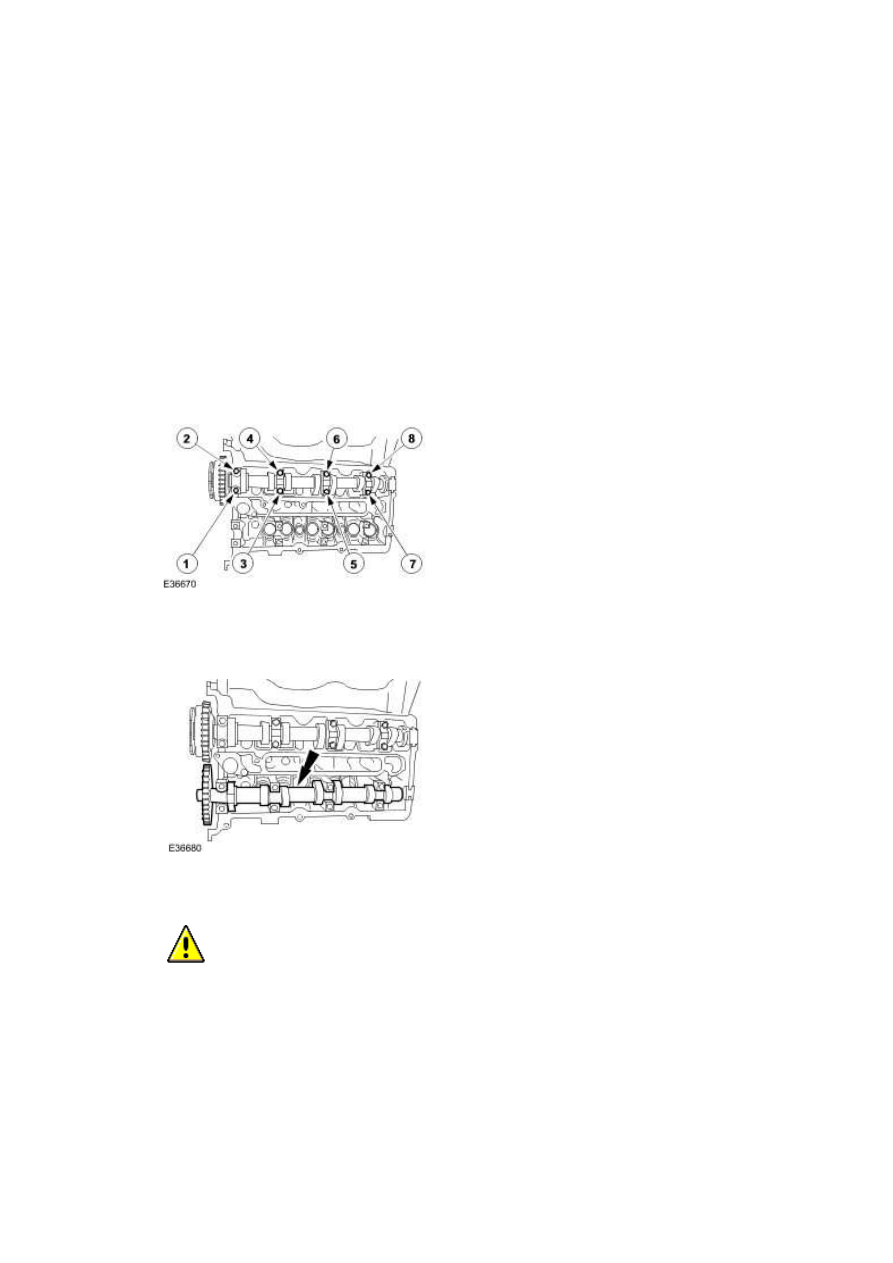

  Loosen 360°.





•

  Tighten to 30 Nm.





•

  Tighten 90°.





•

  Tighten 90°.









25 . Install the left-hand inlet camshaft.







26

.



  CAUTION: Do not install the cylinder head camshaft journal thrust caps until the

camshaft journal caps are installed or damage to the thrust caps may occur.





NOTE:





Lubricate the camshafts and the camshaft bearing caps with oil WSE-M2C908-A or

equivalent meeting Jaguar specification prior to installation.





Install the left-hand inlet camshaft bearing cap bolts evenly.





•

  Install the inlet camshaft bearing caps.





•

  Tighten to 10 Nm.









27 . Install the left-hand exhaust camshaft.







28

.



  CAUTION: Do not install the cylinder head camshaft journal thrust caps until the

camshaft journal caps are installed or damage to the thrust caps may occur.





NOTE:





Lubricate the camshafts and the camshaft bearing caps with oil WSE-M2C908-A or

equivalent meeting Jaguar specification prior to installation.
