Jaguar XJ (X350). Service manual - part 357







12

.



  CAUTION: Use appropriate protection to prevent damage to the crankshaft

bearing journals and cylinder bore surfaces.





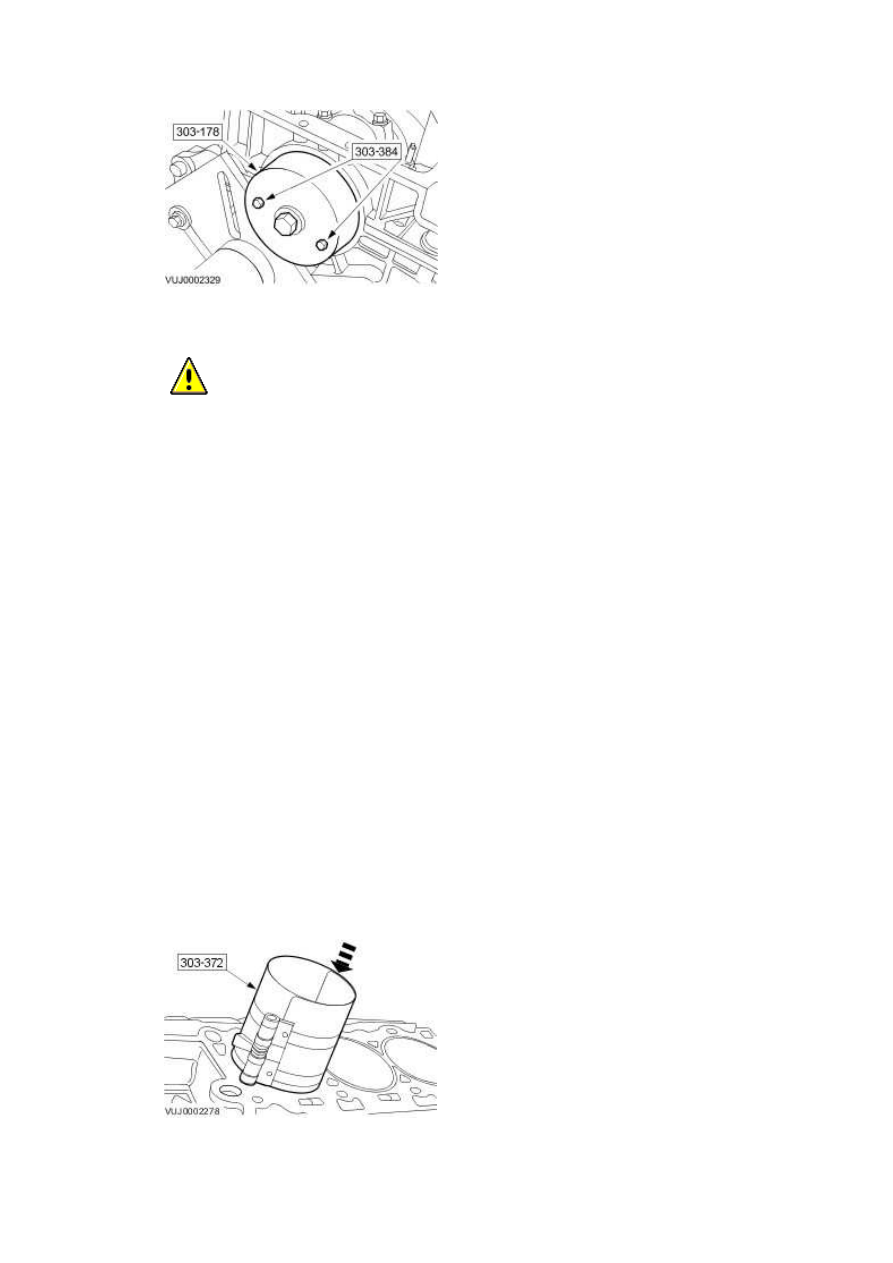

Install special tools to the connecting rods.





•

  Position the crankshaft journal at the bottom of the stroke.







13

.



NOTE:





Make sure the piston ring gaps are positioned at different locations opposite the thrust

side of the piston before installation.





NOTE:





Install pistons with arrow to front of engine.



Using the special tool compress the rings and install the piston and connecting rod.





•

  Lubricate all piston components.









14

.



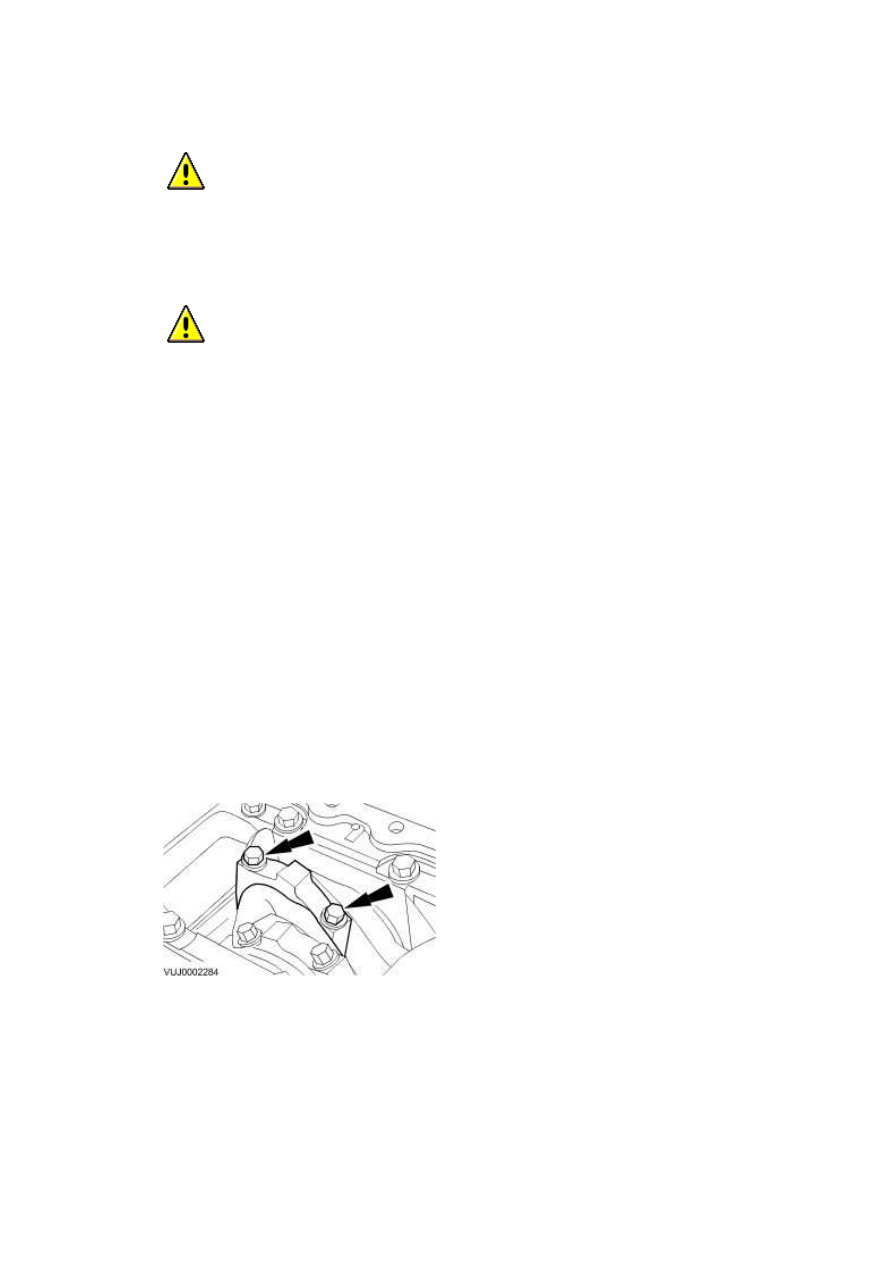

  CAUTION: When assembling the connecting rods and connecting rod caps, it is

imperative that bearing slots and tangs be located on the same side of the connecting

rods.





  CAUTION: Connecting rod bolts are torqued to yield and must be replaced.





NOTE:





Remove the special tools from the connecting rods.



NOTE:





Tighten the bolts in the indicated sequence in three stages.



Position the connecting rod cap on the appropriate connecting rod.





•

  Stage 1: 23 Nm





•

  Stage 2: 43 Nm





•

  Stage 3: 105°









15 . Rotate the crankshaft to check correct operation.



www.



16

.



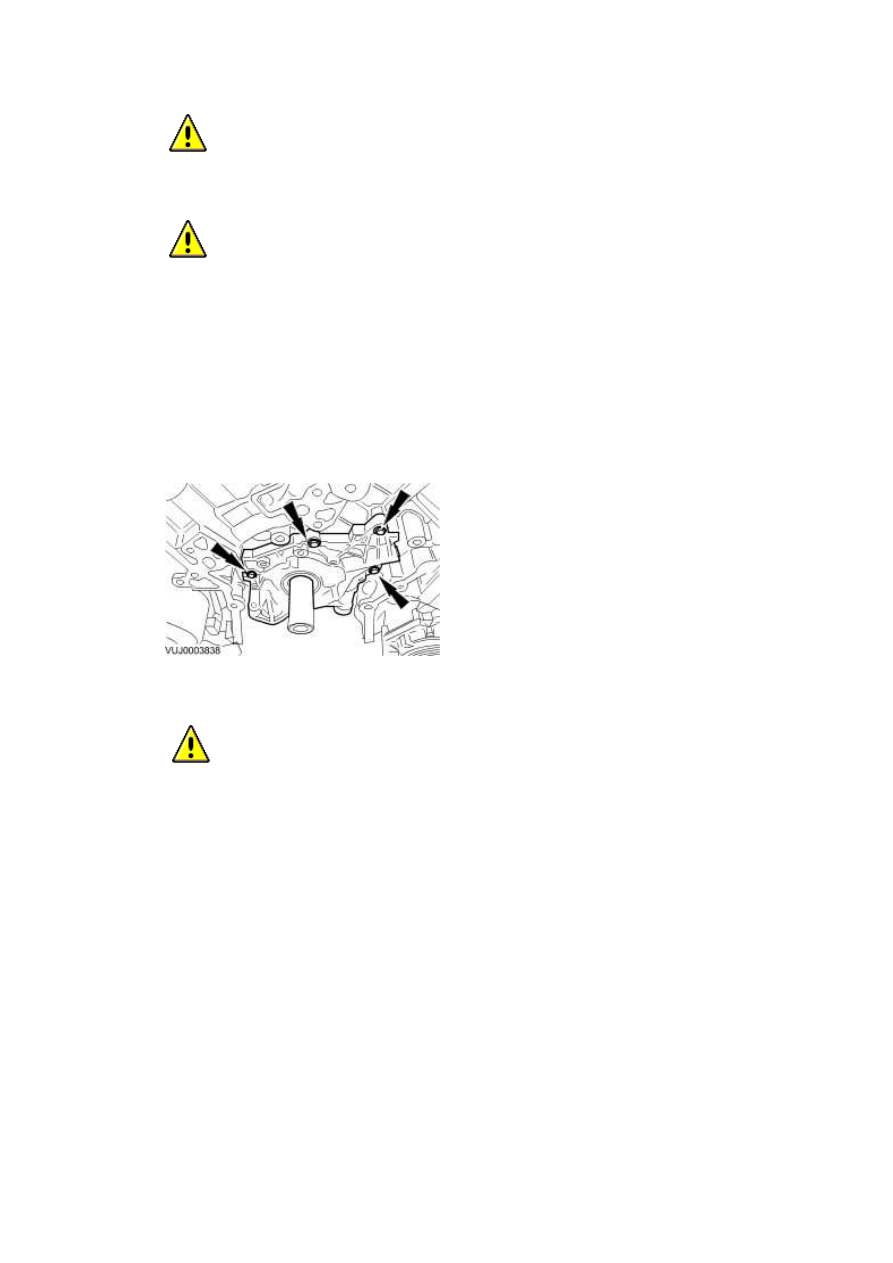

  CAUTION: Install the oil pump flush to the cylinder block for correct sealing.





  CAUTION: Rotate the inner rotor of the oil pump to align with the flats on the

crankshaft before installation.





Install the oil pump.





•

  Install a new O-ring seal.





•

  Tighten to 10 Nm.









17 .

  CAUTION: Oil pan baffle nuts are tightened to yield and must not be reused.



NOTE:





Engine inverted for clarity.



NOTE:





Tighten the nuts in the indicated sequence in two stages.



Install the oil pan baffle.





•

  Stage 1: 5 Nm





•

  Stage 2: 45°









18 . NOTE:





Engine inverted for clarity.



Install the oil pump tube.





•

  Install a new O-ring seal.





•

  Tighten to 10 Nm.









19 . NOTE:





Engine inverted for clarity.



Tighten to 5 Nm + 45°.
