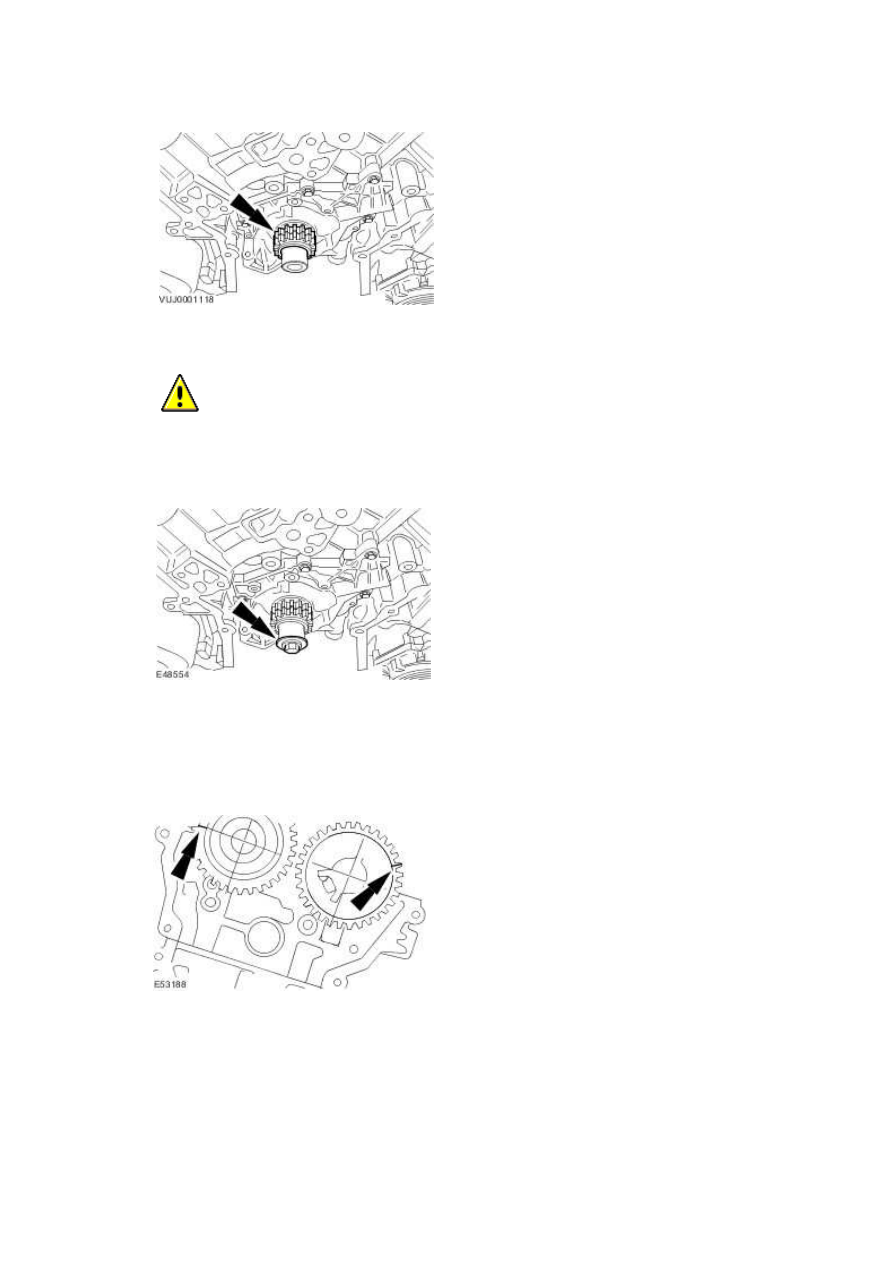

  CAUTION: Make sure the crankshaft keyway is at the 9 O'clock position before any

further engine repairs are carried out.





Remove the crankshaft pulley retaining bolt and washer.







22 . Remove the crankshaft sprocket.







Installation



1 . NOTE:





Make sure the crankshaft sprocket timing marks are facing outwards.



Install the crankshaft sprocket.







2

.



  CAUTION: Make sure the crankshaft keyway is at the 9 O'clock position before the

camshaft positions are aligned.





Install the crankshaft pulley retaining bolt and washer.







3

.



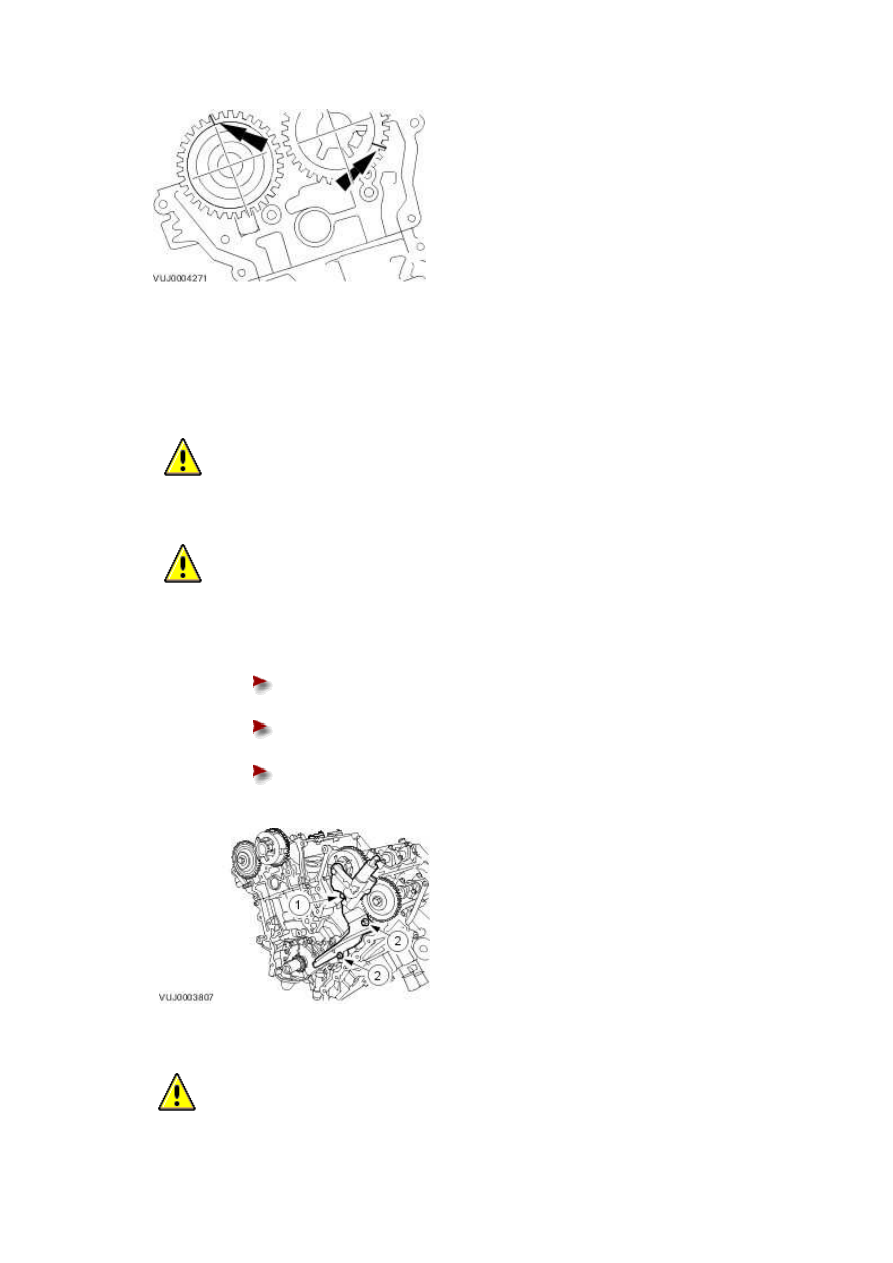

Rotate the left-hand intake camshaft clockwise until the camshaft sprocket alignment mark is

at the 9 O'clock position and rotate the left-hand exhaust camshaft sprocket clockwise until

the camshaft sprocket alignment mark is at the 2 O'clock position.







4

.



Rotate the right-hand intake camshaft clockwise until the camshaft sprocket alignment mark is

at the 5 O'clock position and rotate the right-hand exhaust camshaft sprocket clockwise until

the camshaft sprocket alignment mark is at the 12 O'clock position.

www.







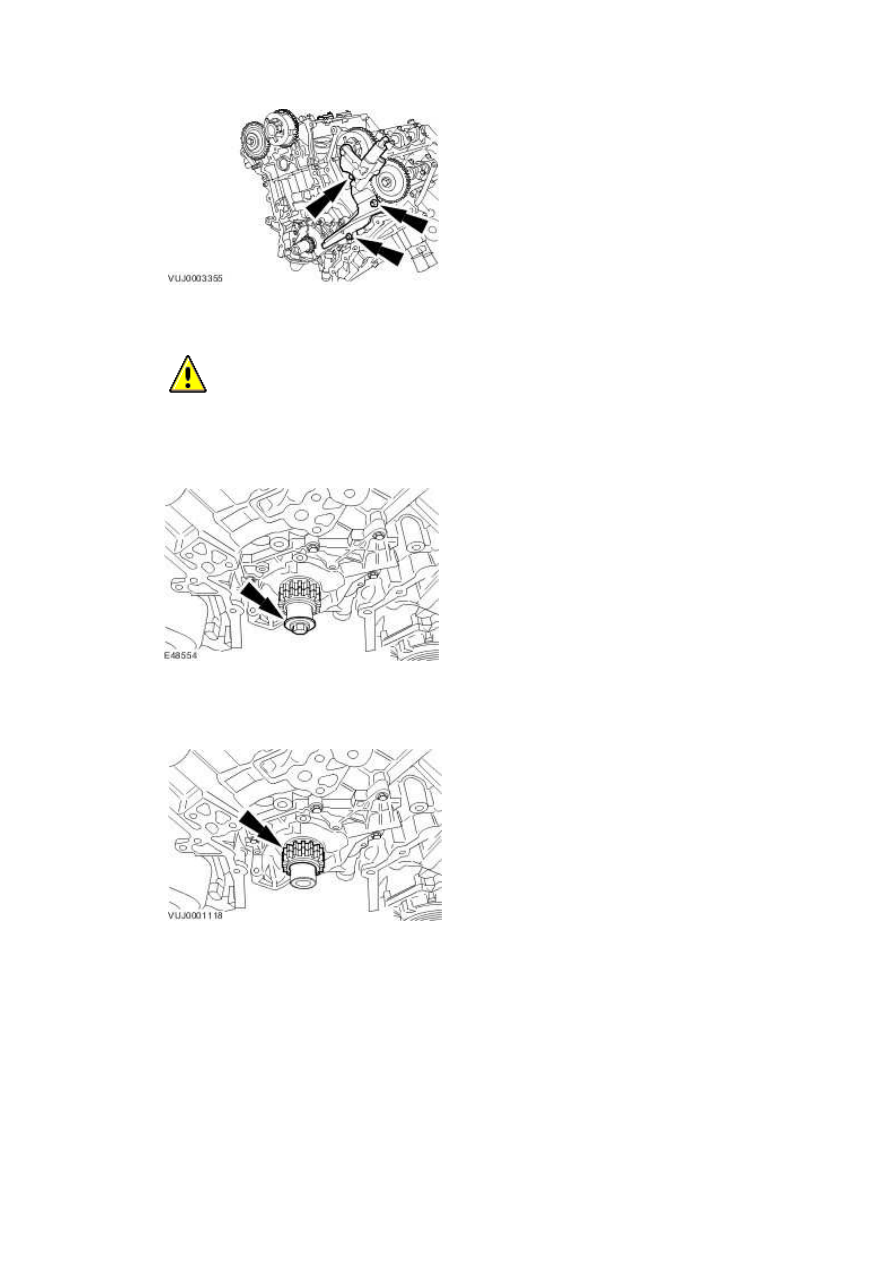

5 . Rotate the crankshaft clockwise until the keyway is at the 11 O'clock position.





6 .

  CAUTION: Inspect and replace the O-ring seal if necessary.





  CAUTION: Make sure the O-ring seal is correctly installed.





Install the left-hand timing chain outer guide.





Tighten the retaining bolts in the sequence shown in two stages.







Stage 1: Tighten bolt 1 to 25 Nm.







Stage 2: Tighten bolts 2 to 25 Nm.











7

.



  CAUTION: Make sure the crankshaft keyway is at the 11 O'clock position, the

alignment mark on the left-hand intake camshaft sprocket is at the 9 O'clock position and

the alignment mark on the left-hand exhaust camshaft sprocket is at the 2 O'clock position.





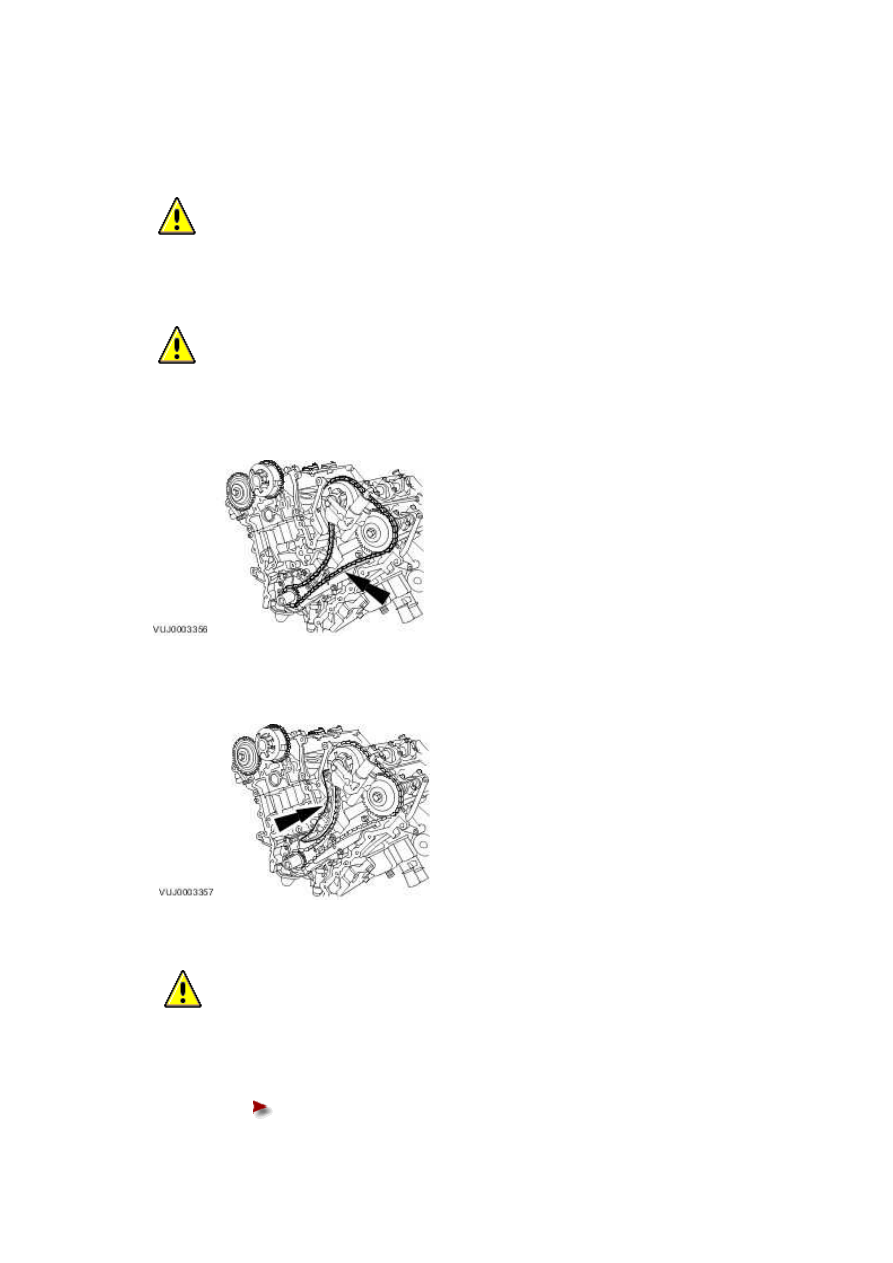

  CAUTION: Make sure the timing chain alignment marks are correctly positioned to

the crankshaft sprocket and camshaft sprocket alignment marks.





  CAUTION: Make sure the timing chain slack is on the tensioned side of the timing

chain.





Install the left-hand timing chain.







8 . Install the left-hand timing chain inner guide.







9 .

  CAUTION: Do not manually adjust the timing chain tensioner.



Install the left-hand timing chain tensioner.





Tighten to 25 Nm.
