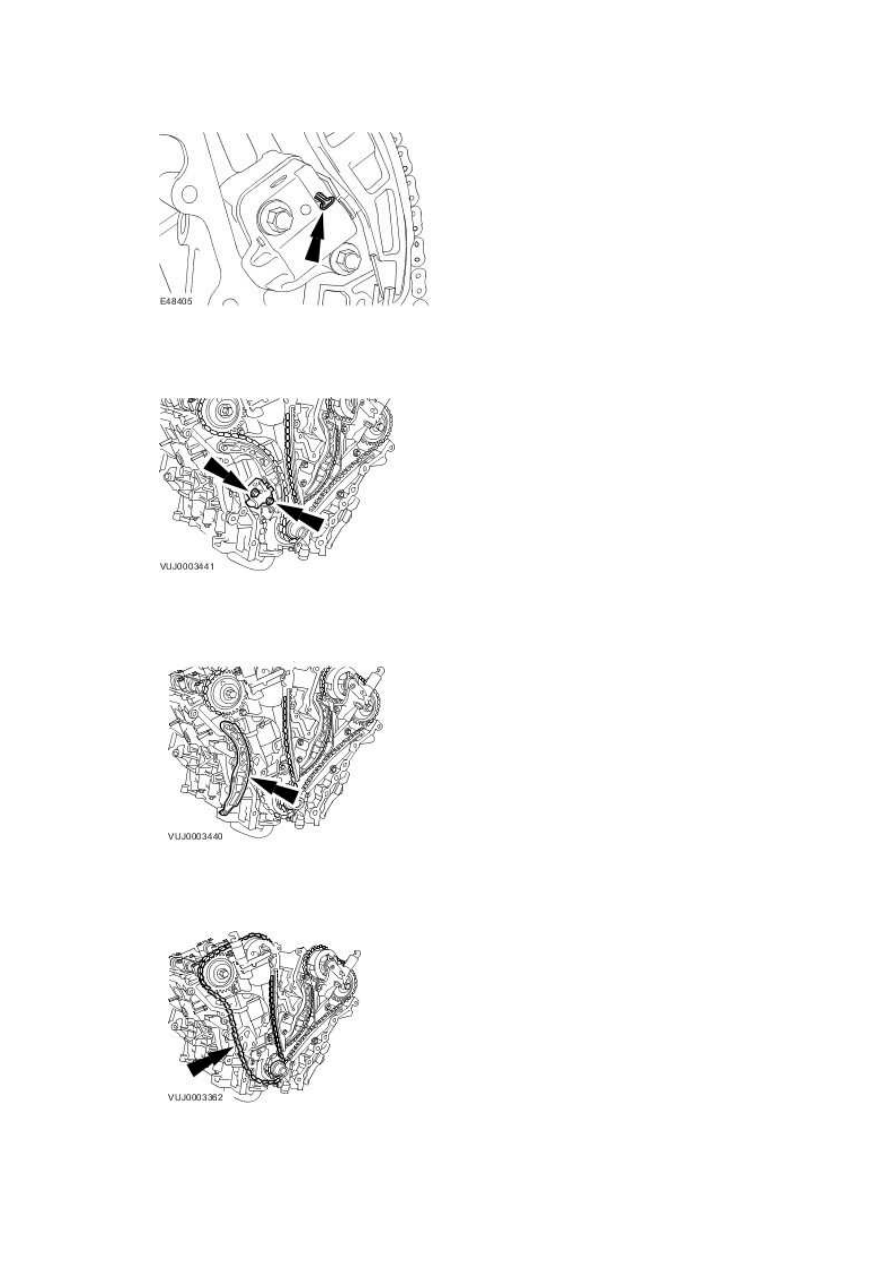

8 . Retain the timing chain tensioner plunger.







9 . Remove the right-hand timing chain tensioner.







10 . Remove the right-hand timing chain outer guide.







11 . Remove the right-hand timing chain.







12 .

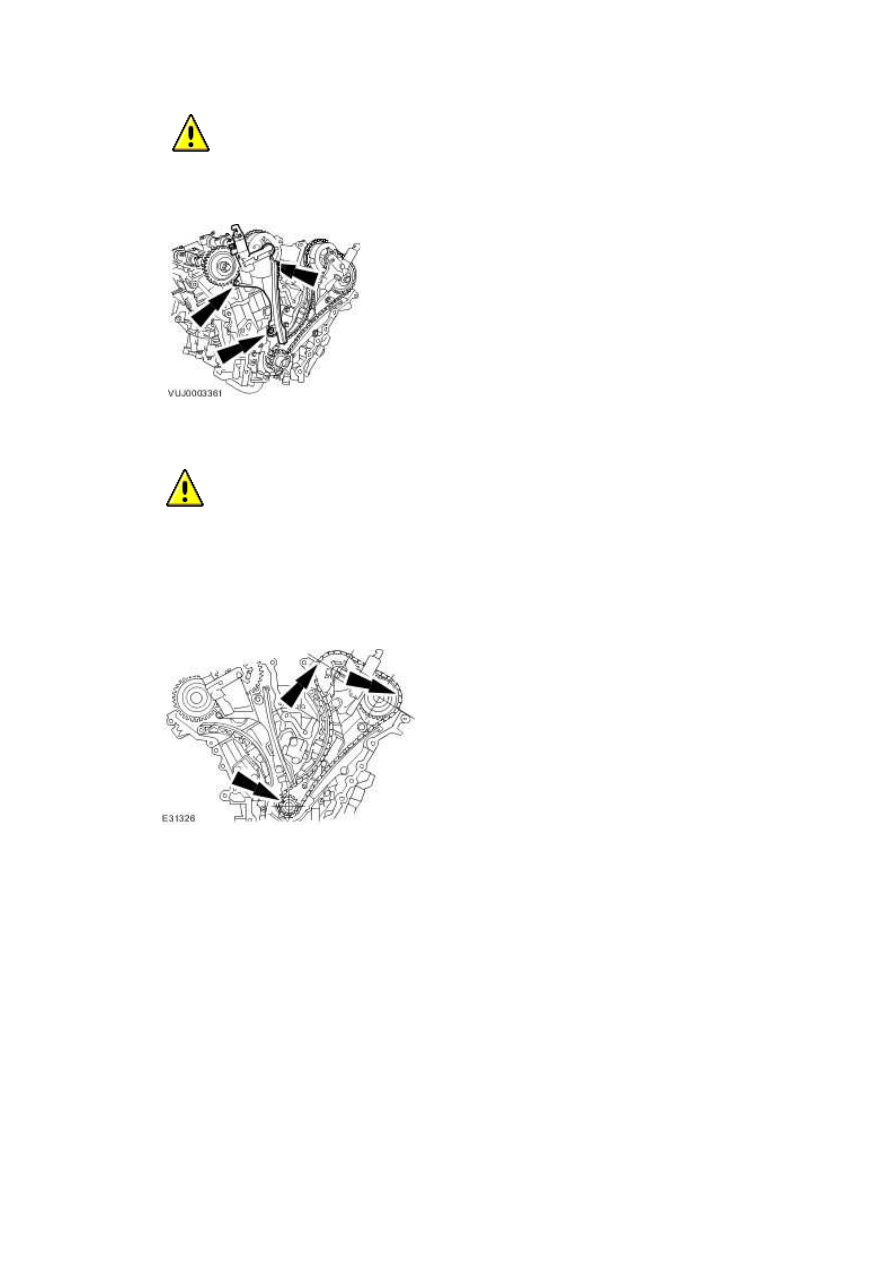

  CAUTION: Inspect and replace the O-ring seal if necessary.



Remove the right-hand timing chain inner guide.







13

.



  CAUTION: Do not rotate the crankshaft counterclockwise. The timing chains may

bind causing engine damage.





Rotate the crankshaft clockwise until the crankshaft keyway is at the 11 O'clock position, the

alignment mark on the left-hand intake camshaft sprocket is at the 9 O'clock position and the

alignment mark on the left-hand exhaust camshaft sprocket is at the 2 O'clock position.







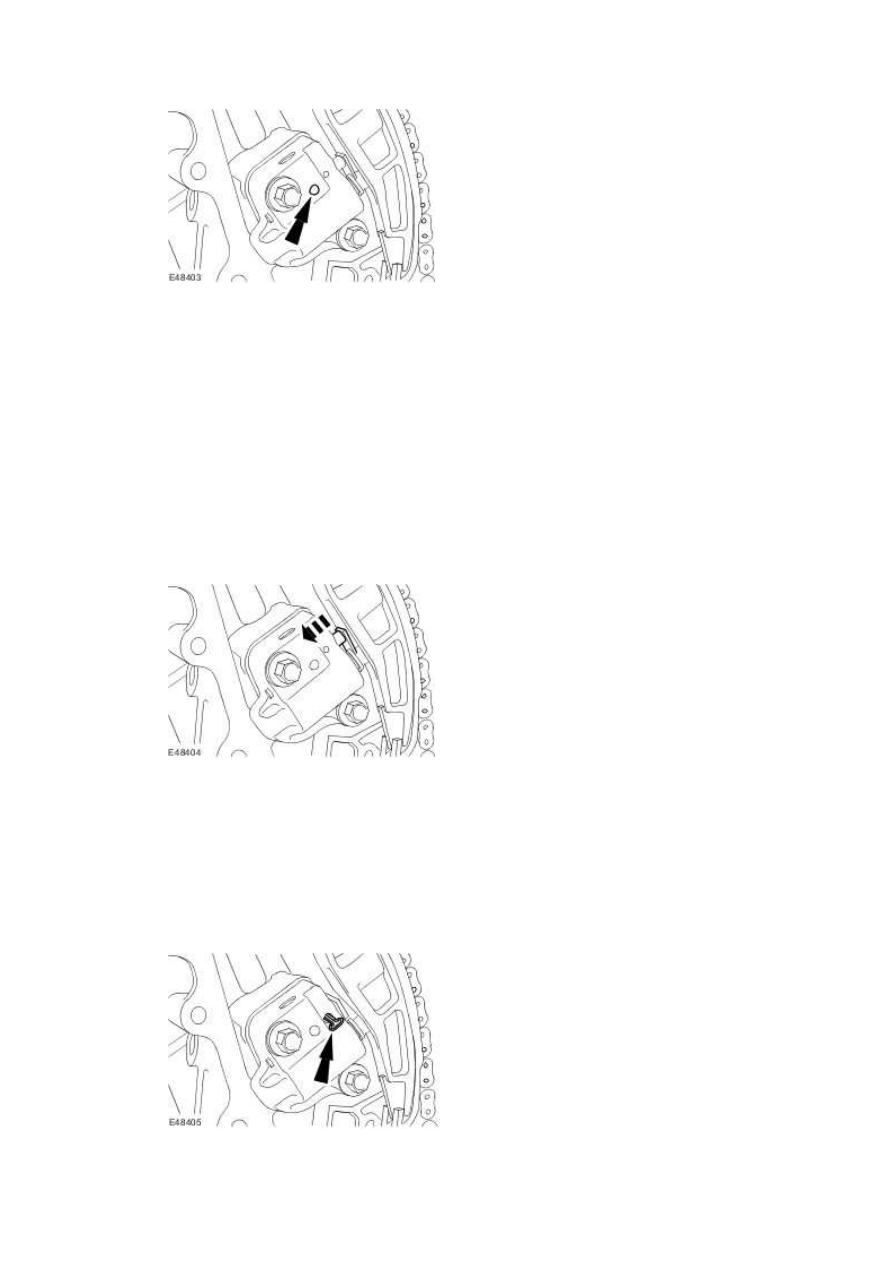

14 . NOTE:





Right-hand bank shown, left-hand bank similar.



Release the timing chain tensioner ratchet.

www.







15 . NOTE:





Right-hand bank shown, left-hand bank similar.



NOTE:





Keep the timing chain tensioner ratchet released.



Reposition the timing chain tensioner plunger.







16 . NOTE:





Right-hand bank shown, left-hand bank similar.



Retain the timing chain tensioner plunger.

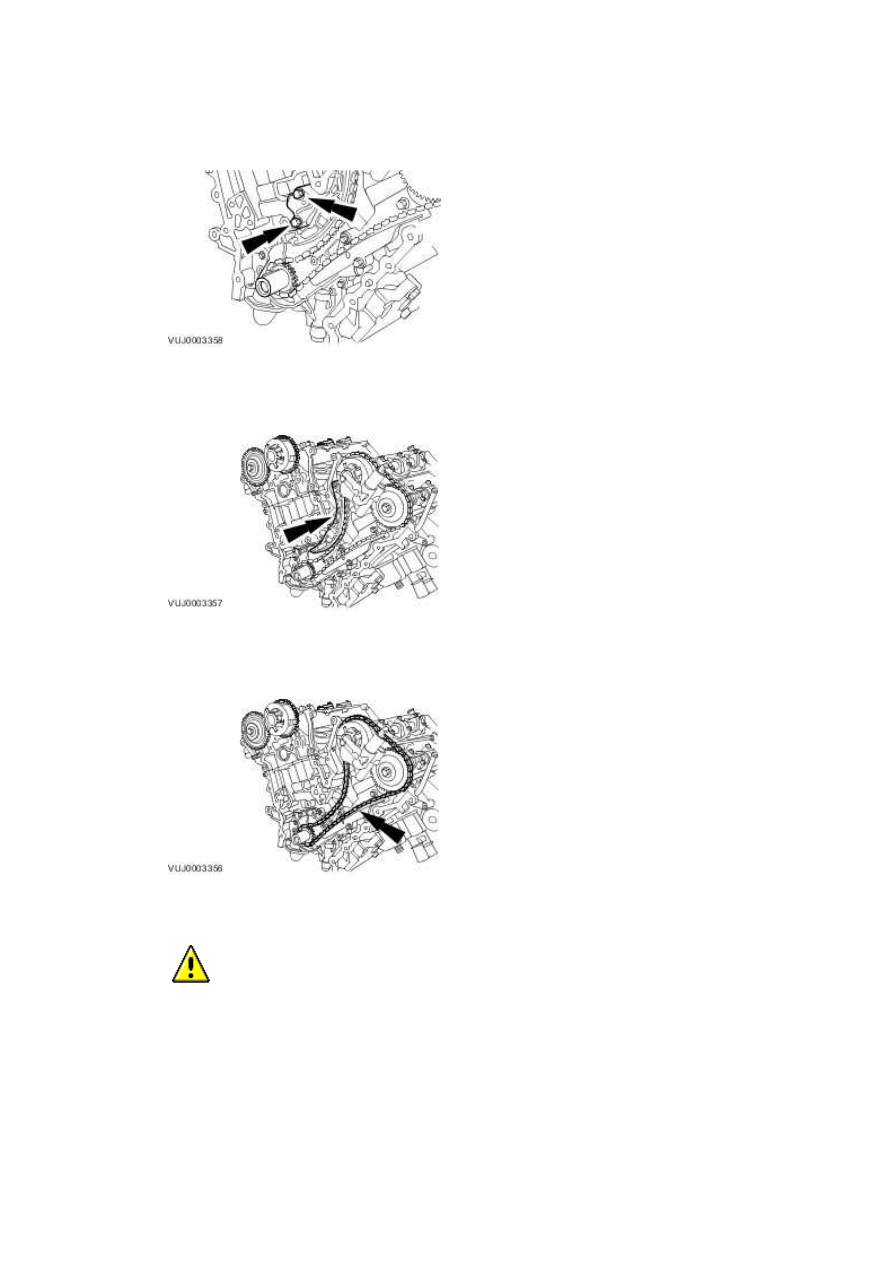

17 . Remove the left-hand timing chain tensioner.







18 . Remove the left-hand timing chain inner guide.







19 . Remove the left-hand timing chain.







20 .

  CAUTION: Inspect and replace the O-ring seal if necessary.



Remove the left-hand timing chain outer guide.
