Jaguar XJ (X350). Service manual - part 343

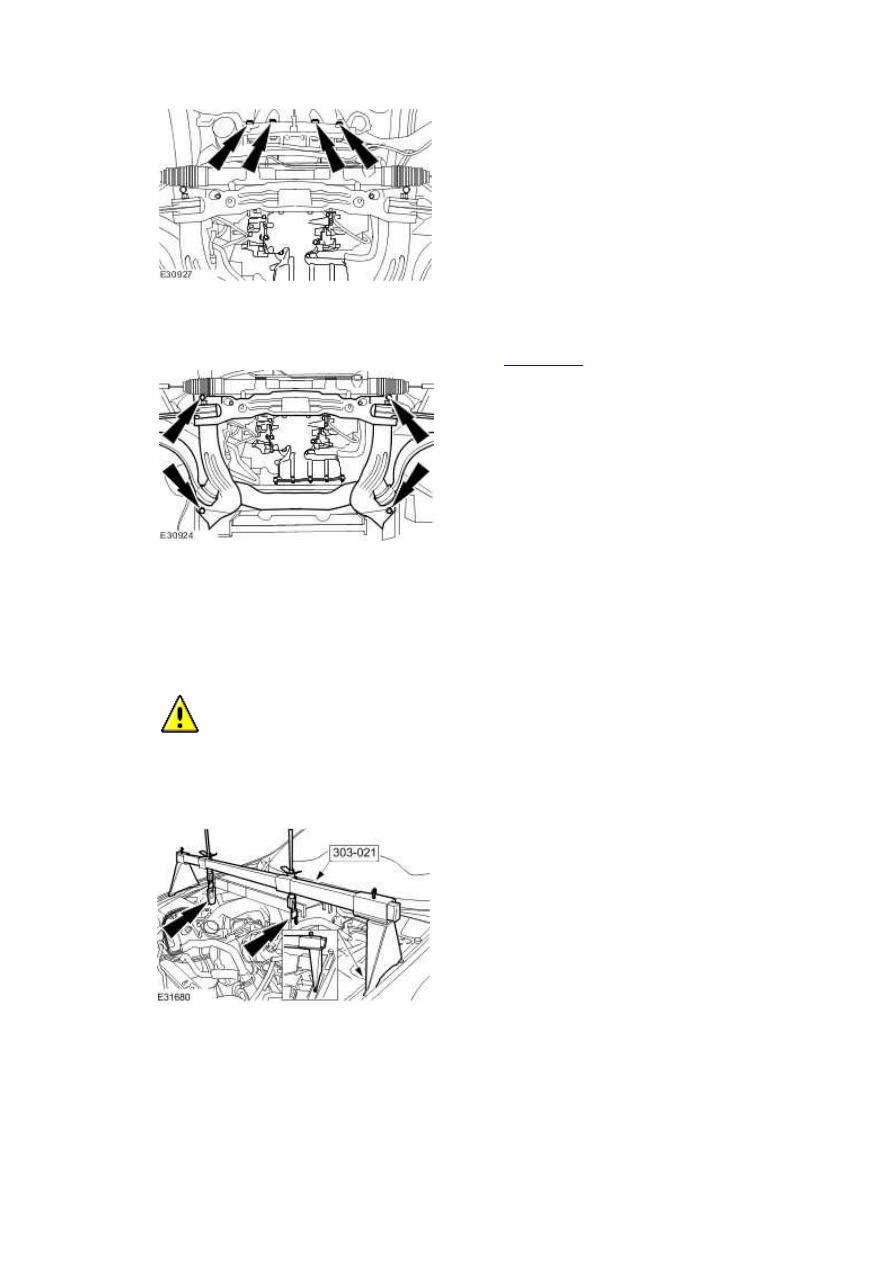

3 . Carry out the front subframe alignment procedure. <<502-00>>







4 . Lower the vehicle.





5

.



  CAUTION: Make sure the engine mounts locate into the correct position when the

engine is repositioned.





Using the special tools, reposition the engine.







6 . Raise the vehicle.

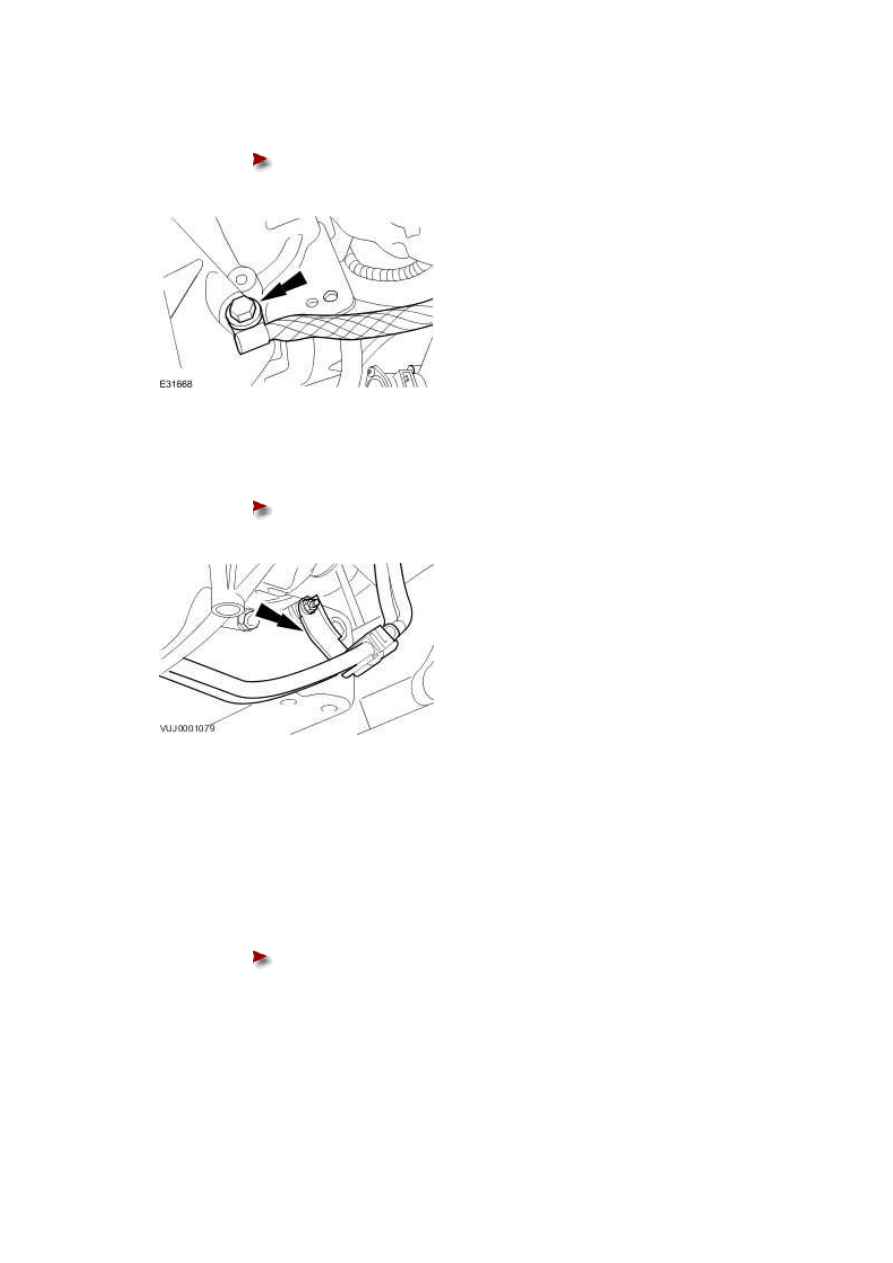

7 . Install the engine earth strap to the transmission.





Tighten to 10 Nm.











8 . Attach the automatic transmission oil cooler tubes retaining bracket.





Tighten to 10 Nm.

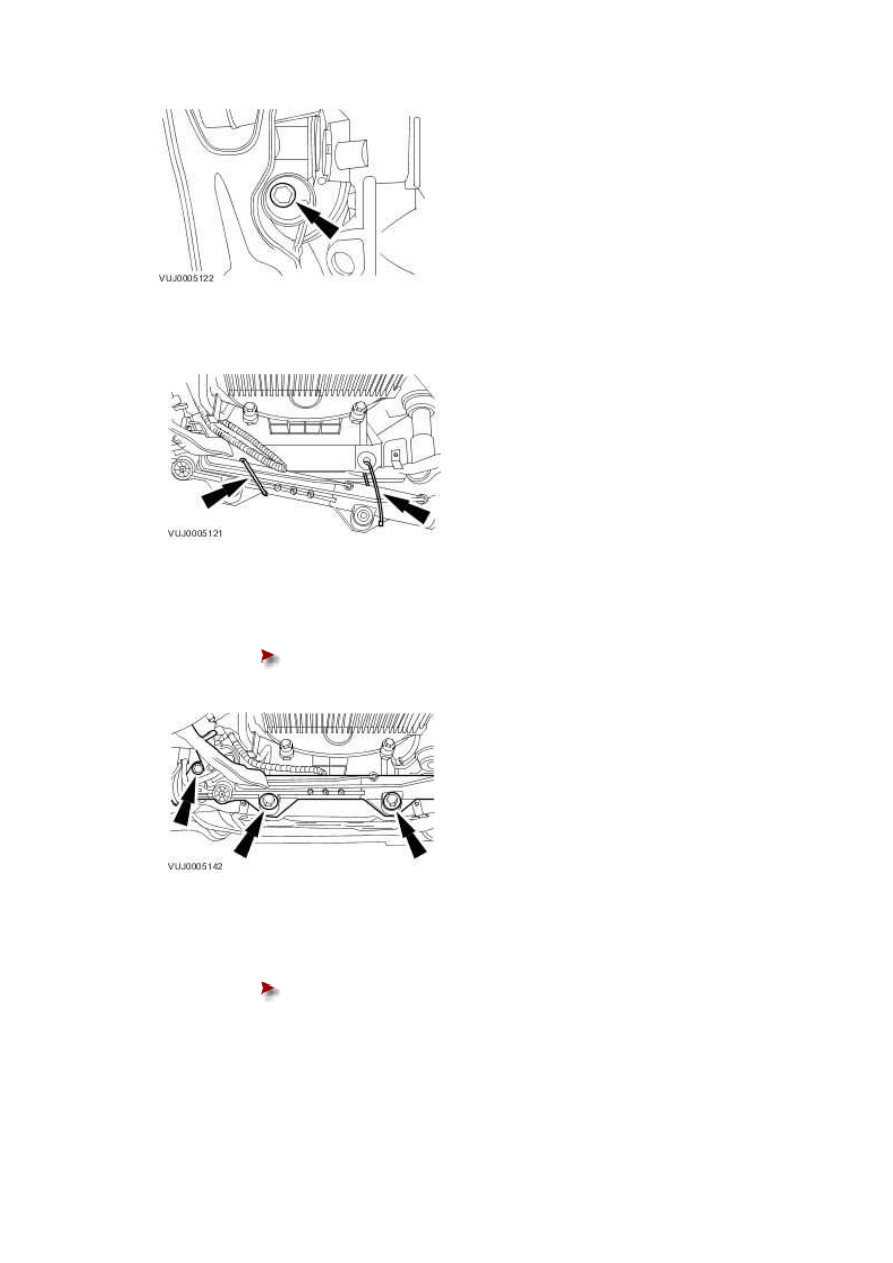

9 . NOTE:





Left-hand shown, right-hand similar.



Install the engine mounts lower retaining bolts.





Tighten to 63 Nm.





www.







10 . Detach the steering gear.







11 . Attach the steering gear.





Tighten to 100 Nm.

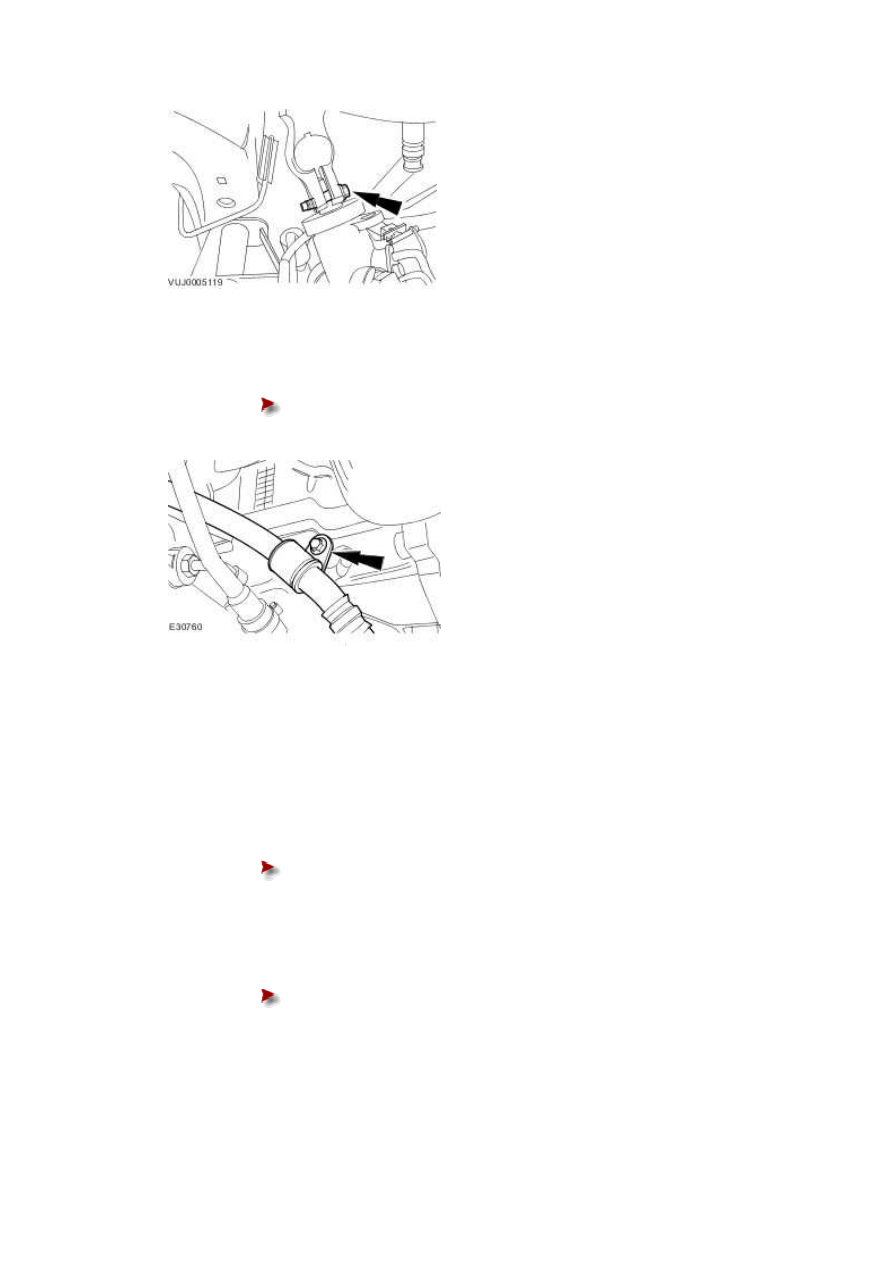

12 . Install the steering gear shaft pinch bolt.





Tighten to 35 Nm.











13 . Attach the power steering hose.





Tighten to 10 Nm.











14 . NOTE:





Install a new sealing washer to the oil pan drain plug



Install the oil pan drain plug





Tighten to 24 Nm.









15 . To install the generator.





Tighten to 48 Nm.





www.
