Jaguar XJ (X350). Service manual - part 341







11 . NOTE:





Left-hand shown, right-hand similar.



Loosen the exhaust manifold retaining nut.







12 . NOTE:





Left-hand shown, right-hand similar.



Install the special tool to the exhaust manifold.





Install the retaining bolt.











13 . NOTE:





Left-hand shown, right-hand similar.



Install the retaining bolt.







14 . Install the special tool support bars to the special tool.







15 . Install the special tool.







16 . Remove the air conditioning (AC) compressor. <<412-03>>





17 . Remove the air conditioning compressor bracket.

www.

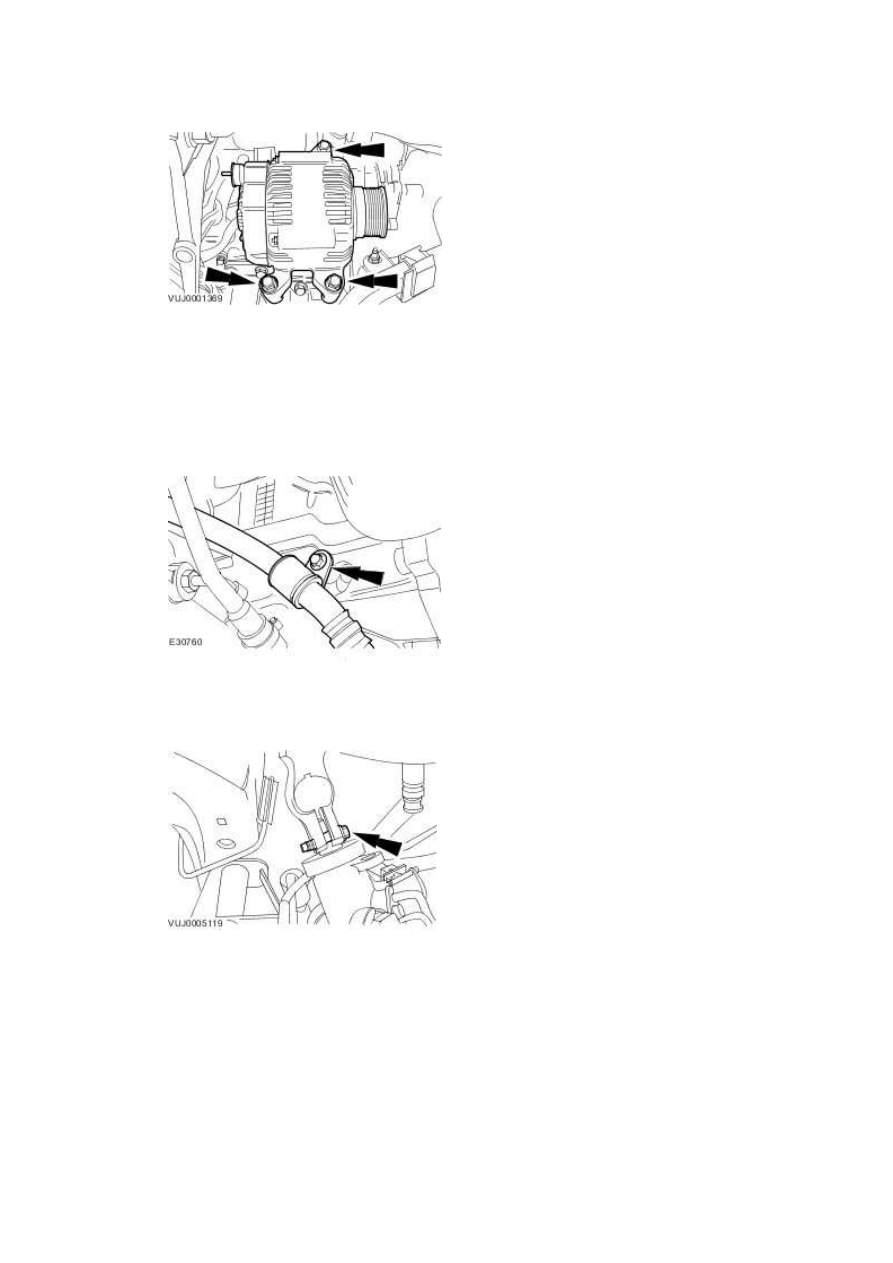

18 . Detach the generator battery positive cable protective cover.







19 . Remove the generator battery positive cable retaining nut.







20 . Disconnect the generator electrical connector.







21 . Remove the generator.







22 . Drain the engine oil.





23 . Detach the power steering hose.







24 . Remove the steering gear shaft pinch bolt.







25 . Detach the steering gear.
