Jaguar XJ (X350). Service manual - part 320

Crankshaft Pulley (12.21.09)

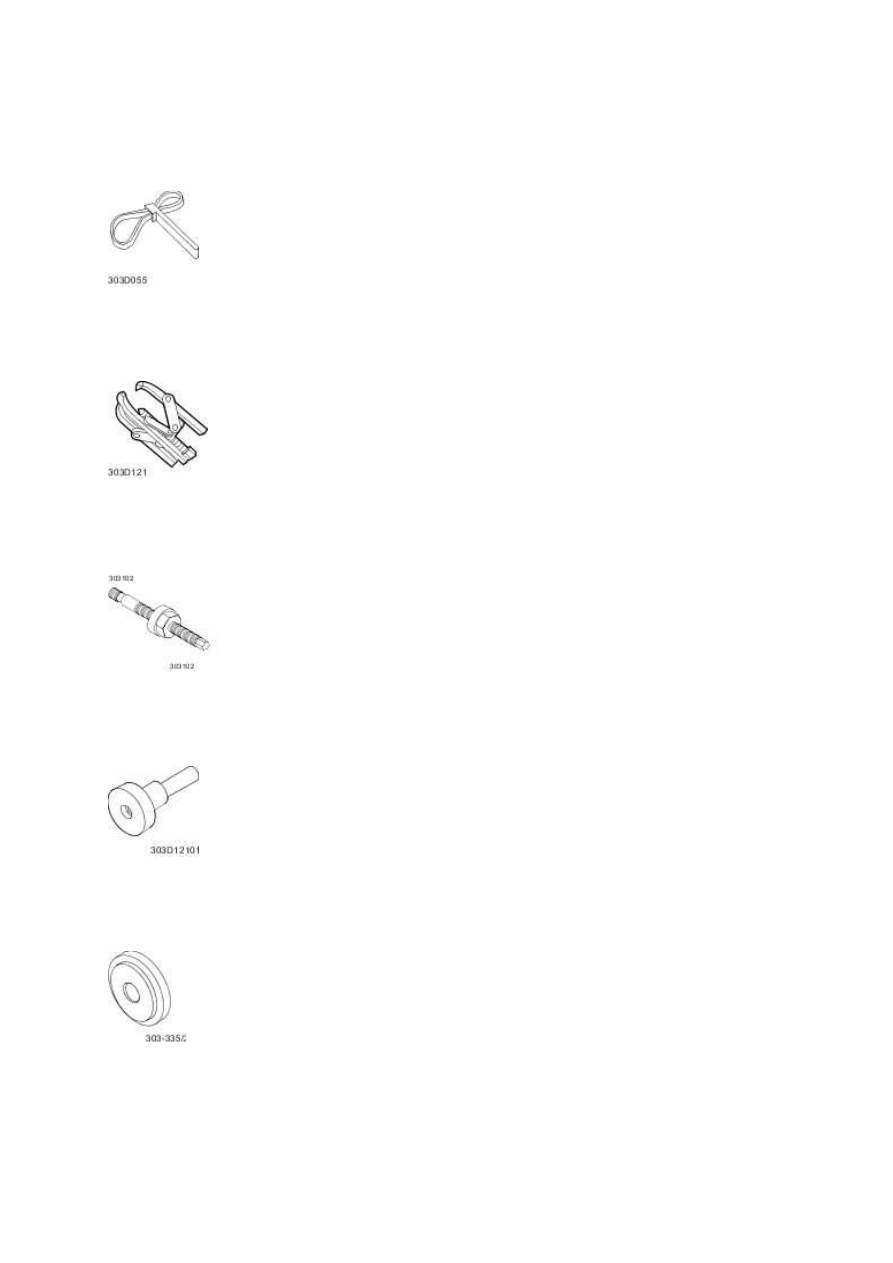

Special Service Tools





Wrench strap-universal

303-D055







Crankshaft Pulley Remover

303-D121







Crankshaft Pulley Installer

303-102







Trust Pad

303-D121-01







Crankshaft pulley installer

303-335/2

Removal



1 . Disconnect the battery ground cable. <<414-01>>





2 . Carry out the cooling system draining procedure. <<303-03A>>

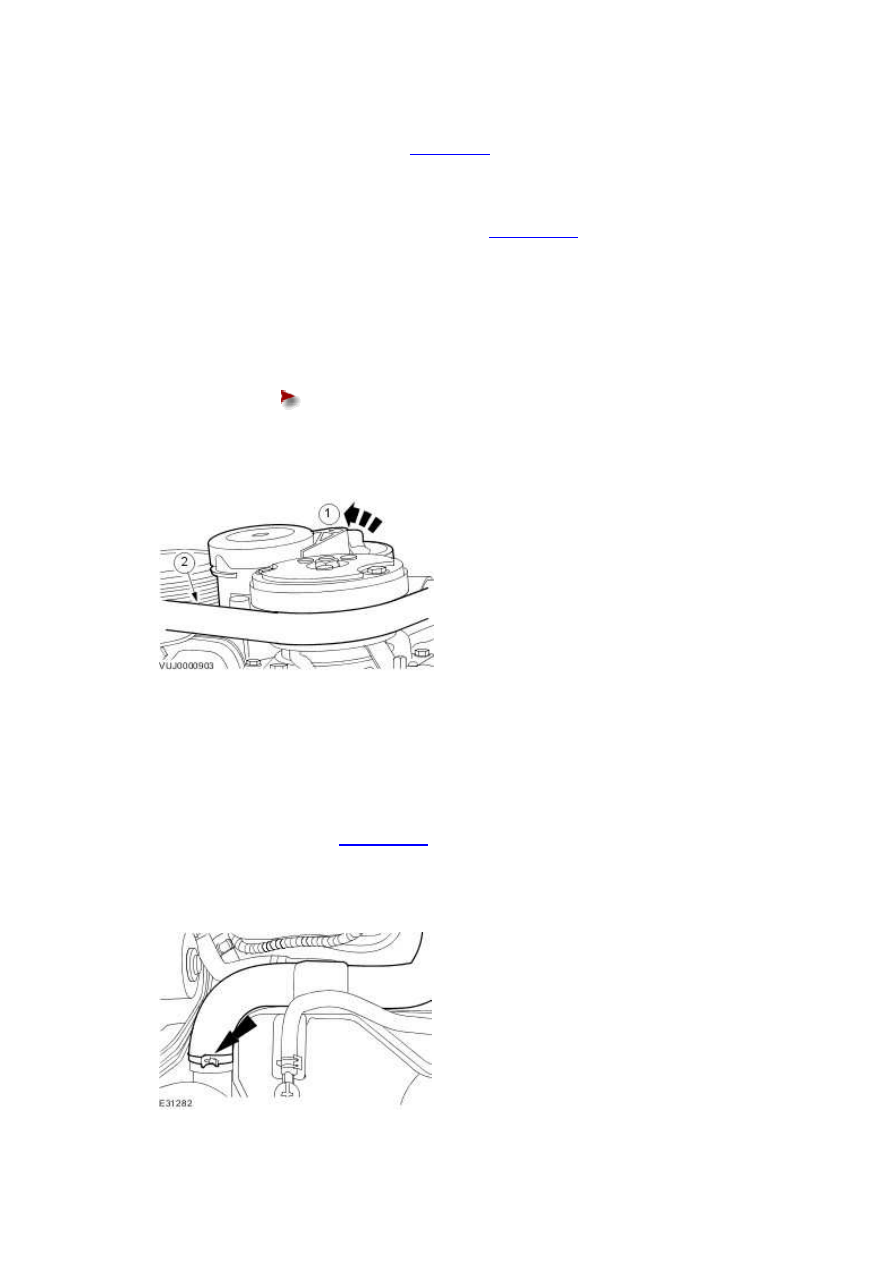

3 . Remove the accessory drivebelt.



1) Rotate the belt tensioner counter-clockwise.







Use a 3/8 inch square drive bar to rotate the belt tensioner.





2) Remove the accessory drivebelt.











4 . Lower the vehicle.





5 . Remove the throttle body. <<303-04A>>

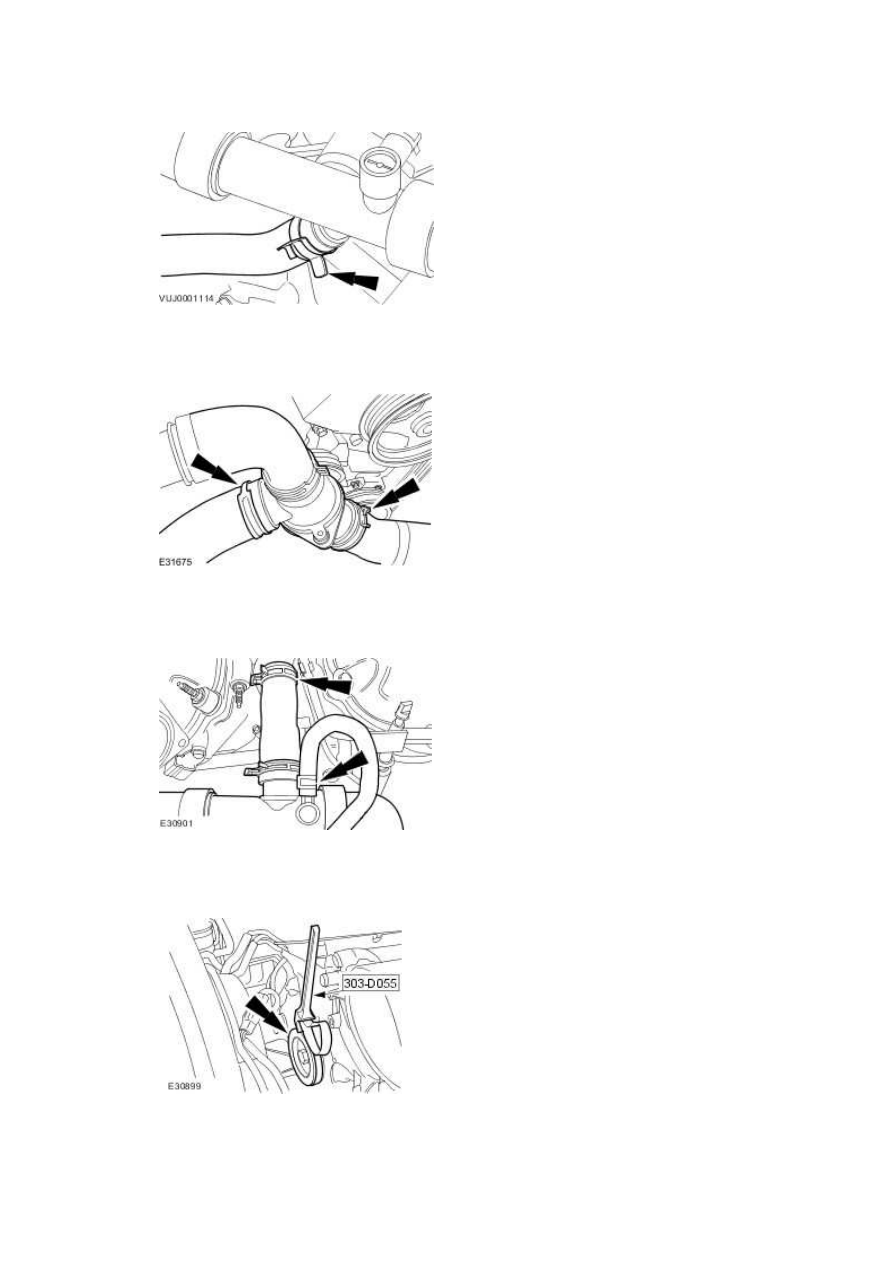

6 . Disconnect the radiator top coolant hose.





www.



7 . Disconnect the coolant hose from the top coolant hose assembly.







8 . Disconnect the hose assembly from the water pump and lower hose.







9 . Remove the hose assembly.

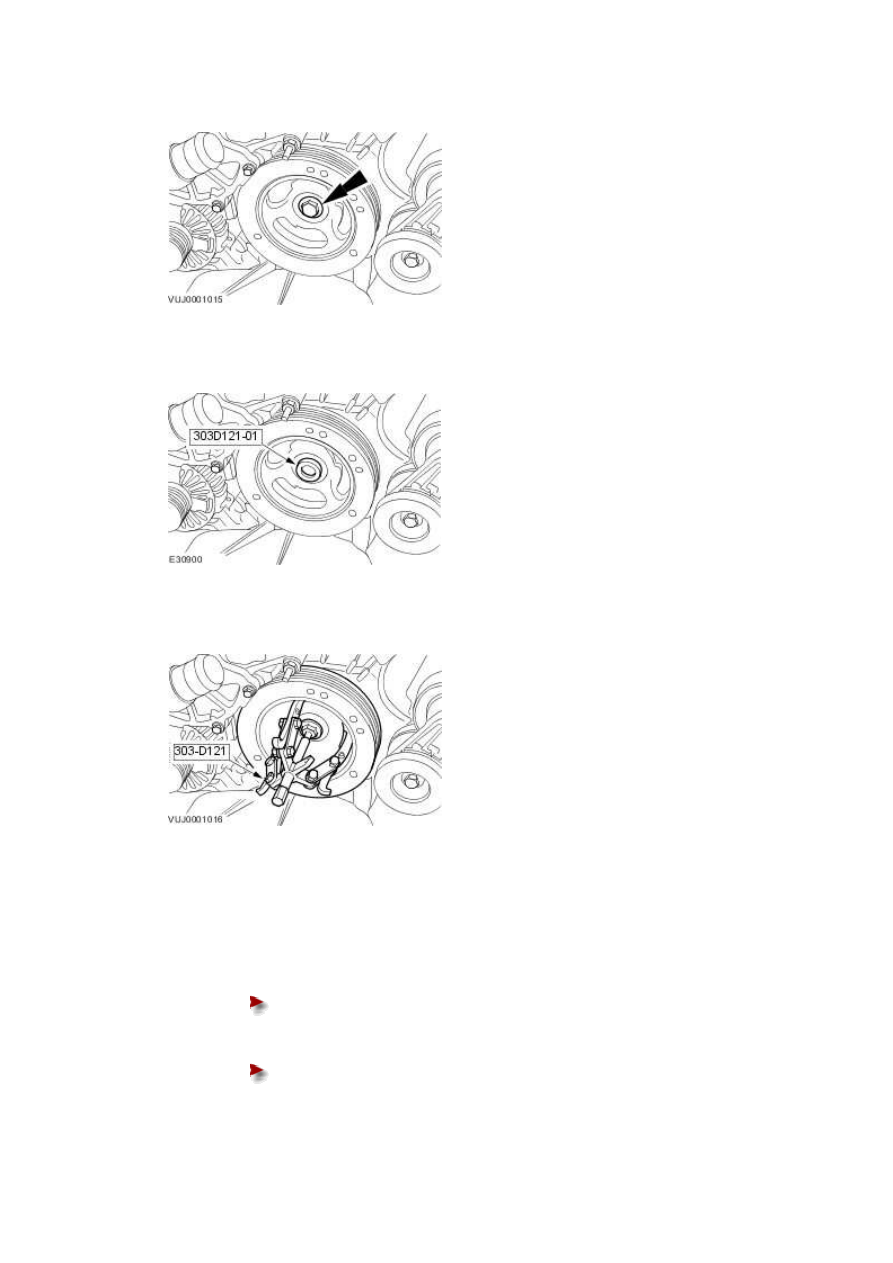

10 . Install the special tool.







11 . Remove the crankshaft pulley retaining bolt.







12 . Install the special tool.







13 . Using the special tools, remove the crankshaft pulley.







Installation



1

.



Using the special tools, install the crankshaft pulley.





Coat the crankshaft pulley keyway with silicone gasket sealant meeting

Jaguar specification.







Coat the sealing surfaces of the crankshaft pulley with silicone gasket

sealant meeting Jaguar specification.





www.
