Jaguar XJ (X350). Service manual - part 318





Install new O-ring seals.



Connect the fuel supply manifold spring lock coupling. <<310-00>>

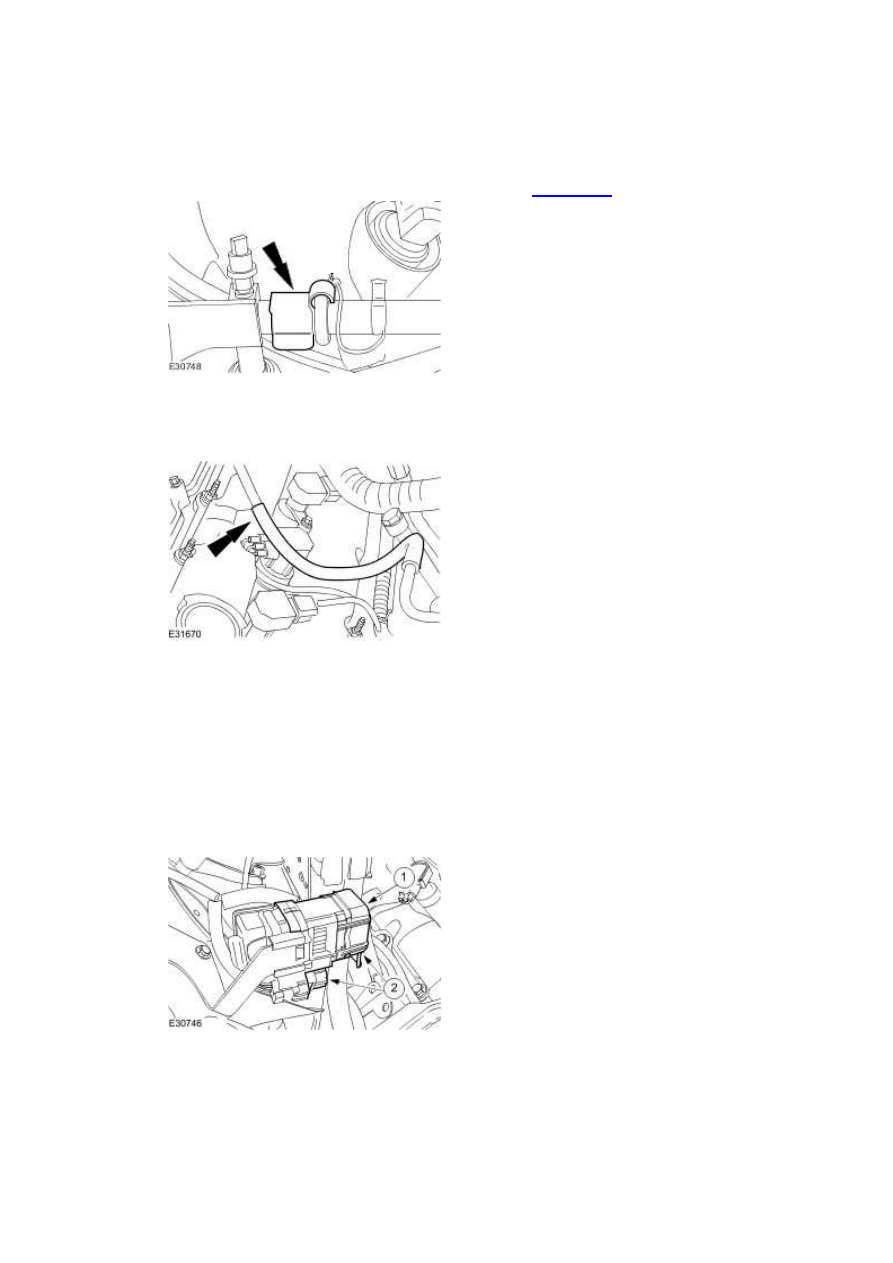

27 . Connect the evaporative emission canister purge valve to intake manifold hose.







28 . Connect the engine wiring harness electrical connectors.



1) Align the engine harness main electrical connector retaining bolt.





2) Connect the engine wiring harness electrical connectors.











29 . Connect the engine control module (ECM) electrical connector.

26 . NOTE:





Tighten to 6 Nm.











30 . Connect the engine harness ground strap.







31 . Raise the vehicle.

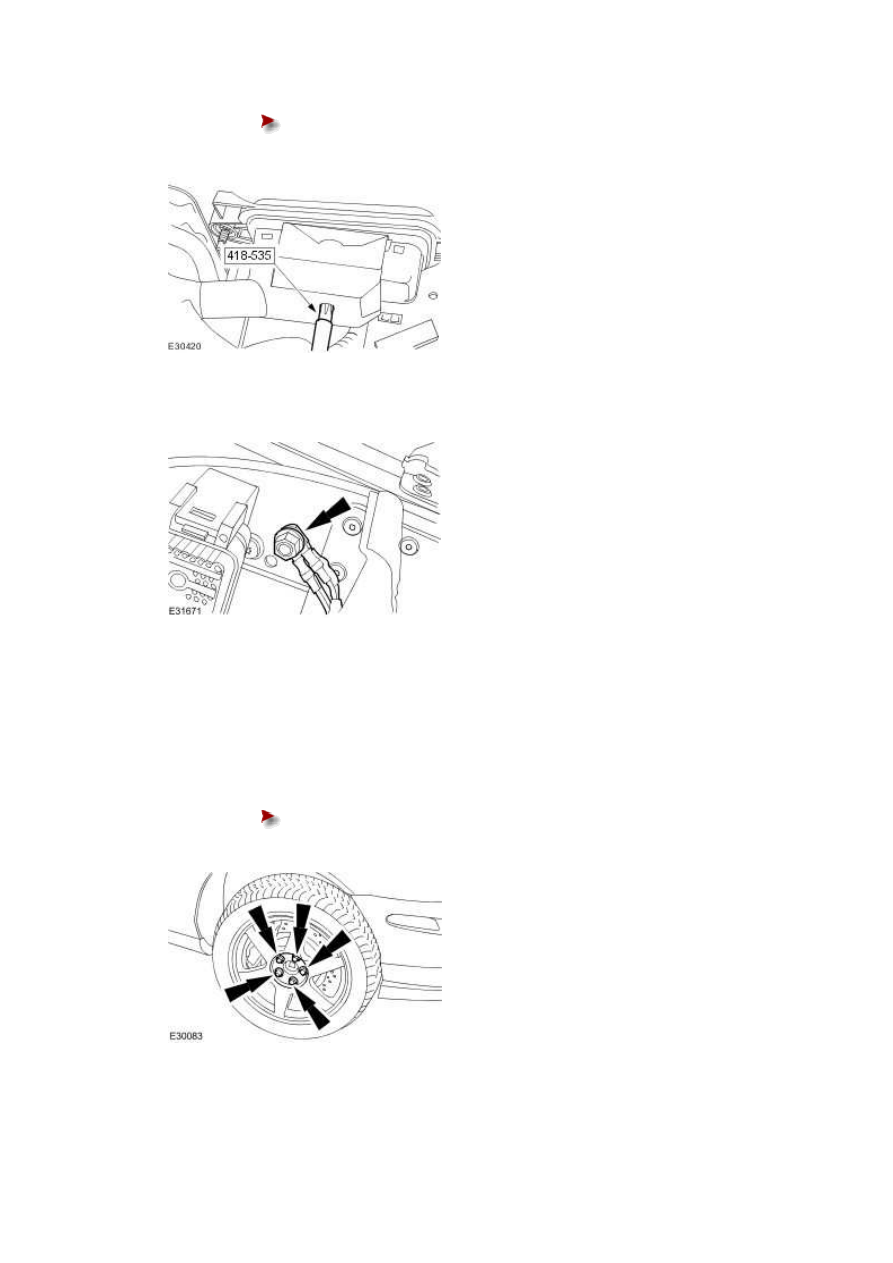

32 . Install the passenger side front wheel and tire assembly.





Tighten to 128 Nm.











33 . Lower the vehicle.

www.





34 . Install the engine cover.







35 . NOTE:





Left-hand shown, right-hand similar.

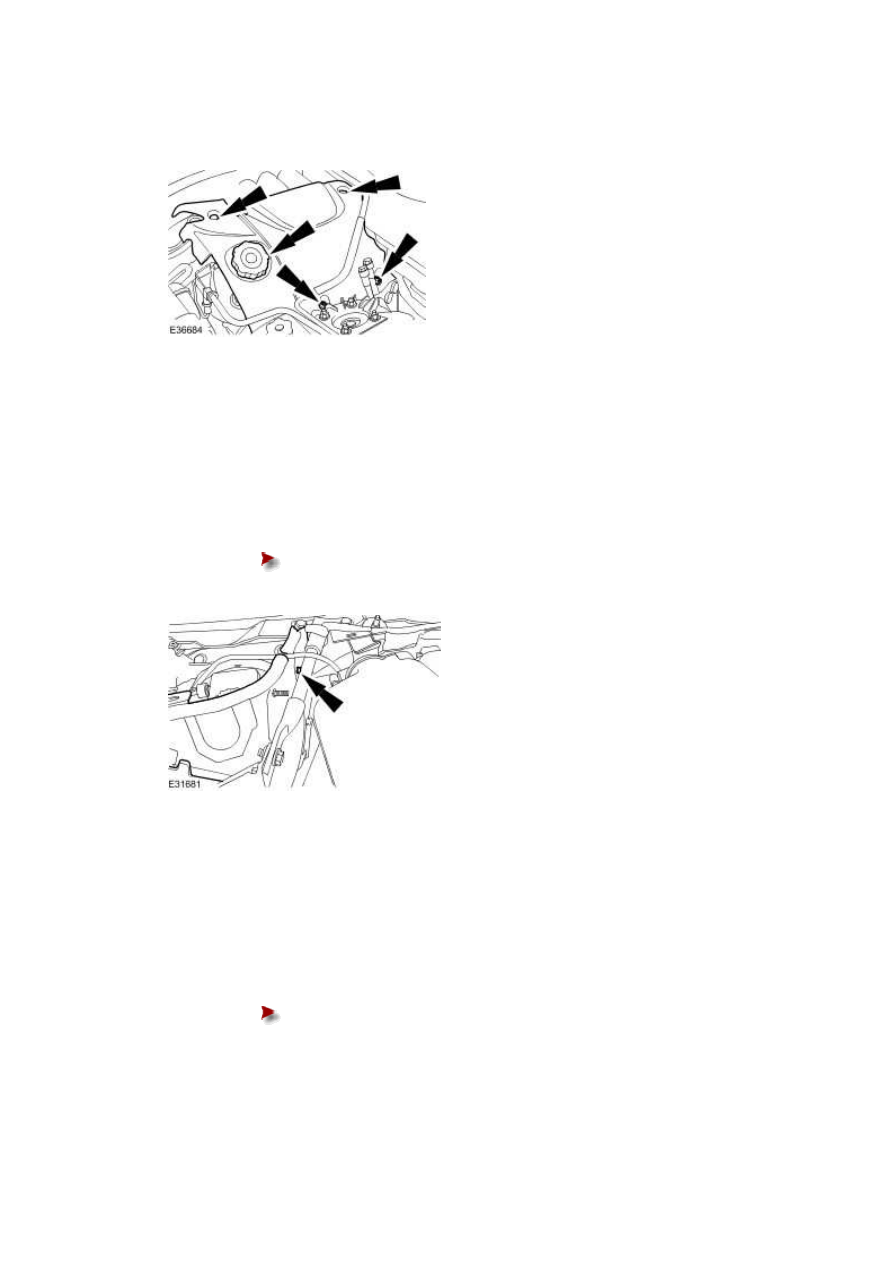

Install the engine compartment panels.





Tighten to 10 Nm.











36 . NOTE:





Left-hand shown, right-hand similar.



Install the engine compartment panels retaining bolts.





Tighten to 10 Nm.

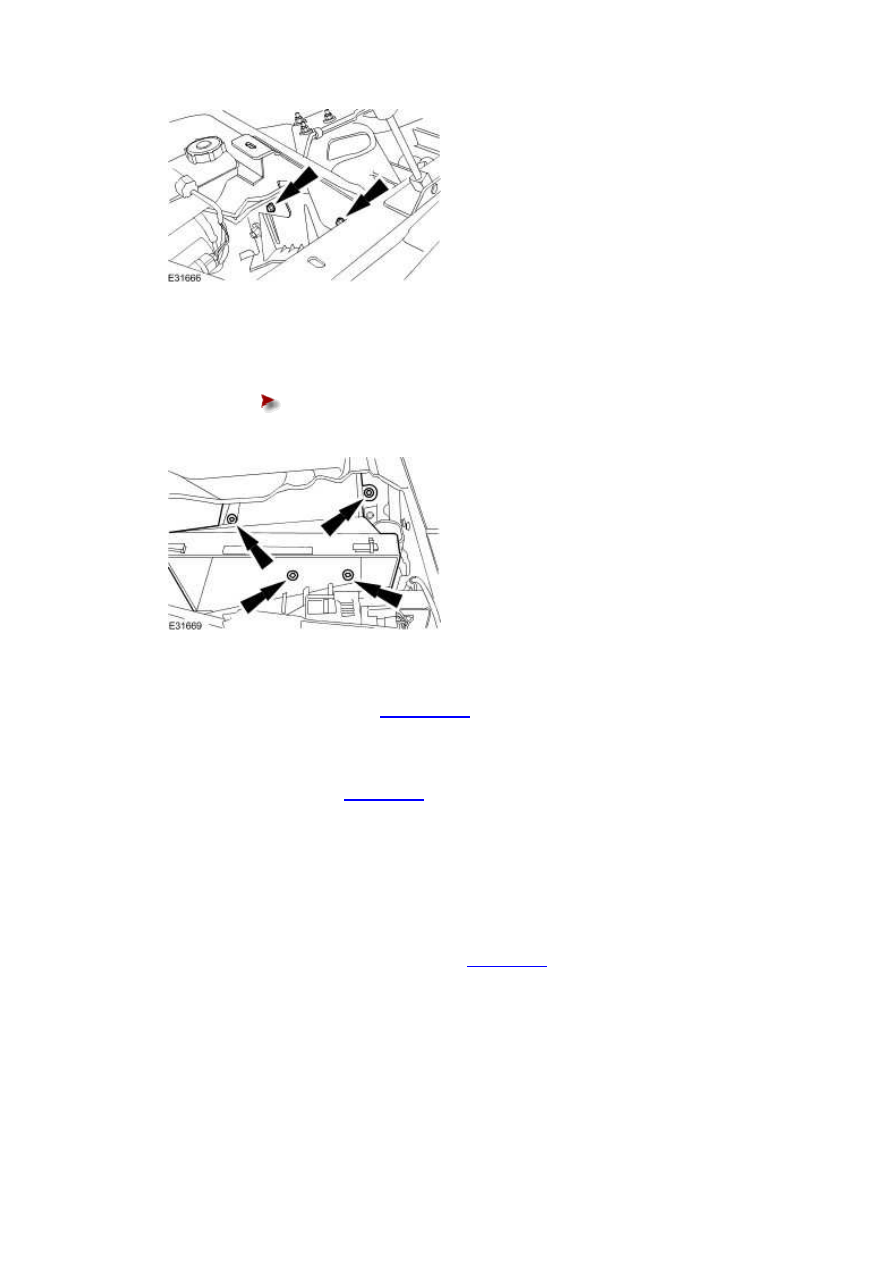

37 . Install the cabin air filter housing.





Tighten to 10 Nm.











38 . Install the air cleaner assembly. <<303-12A>>





39 . Install the hood assembly. <<501-03>>





40 . Raise the vehicle.





41 . Install the automatic transmission assembly. <<307-01>>







www.
