Jaguar XJ (X350). Service manual - part 317



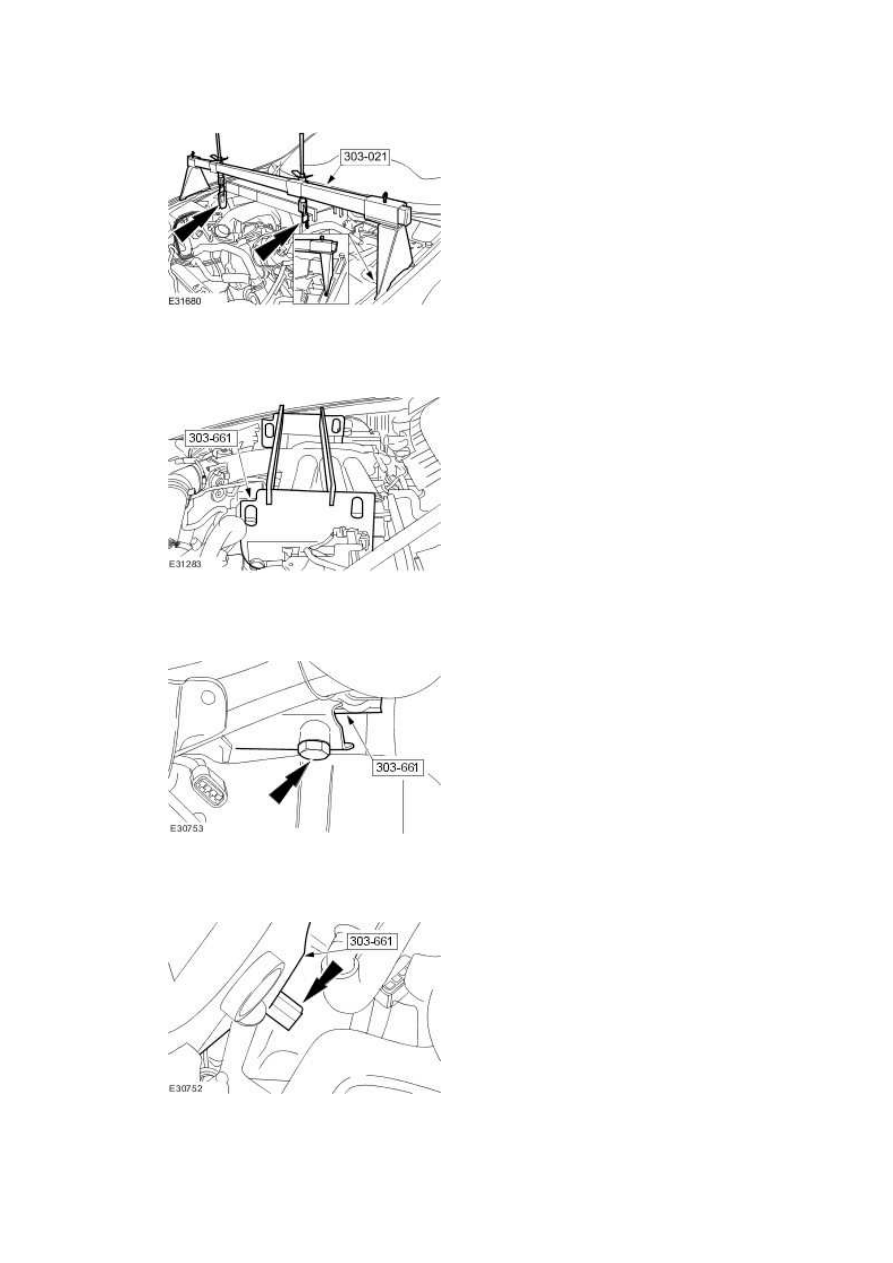

12 . Remove the special tool.







13 . Remove the special tool.







14 . Remove the special tool.







15 . Remove the special tool.







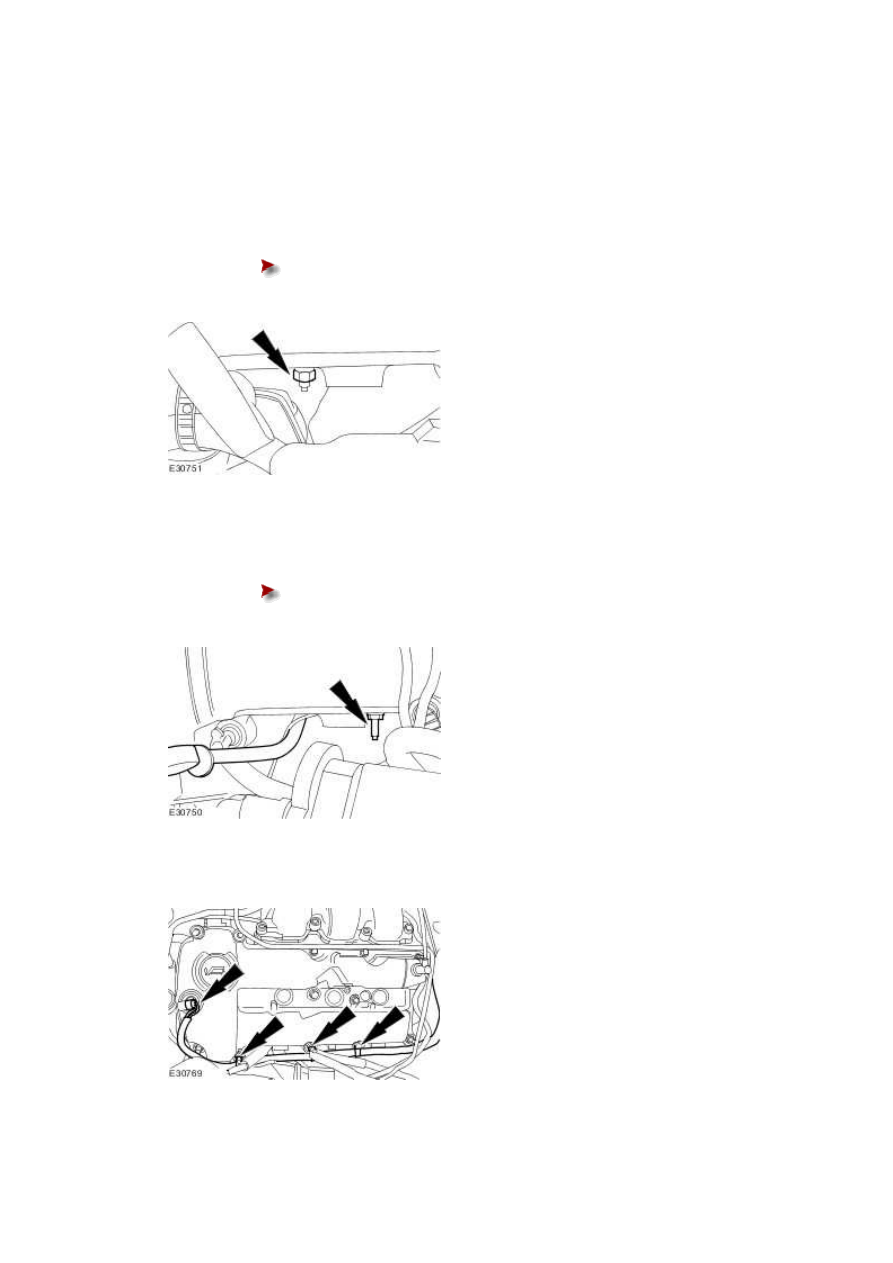

16 . NOTE:





Left-hand shown, right-hand similar.



Tighten the exhaust manifold retaining nut.





Tighten to 25 Nm.











17 . Install the dipstick tube retaining bolt.





Tighten to 10 Nm.











18 . Attach the left-hand valve cover wiring harness.





www.



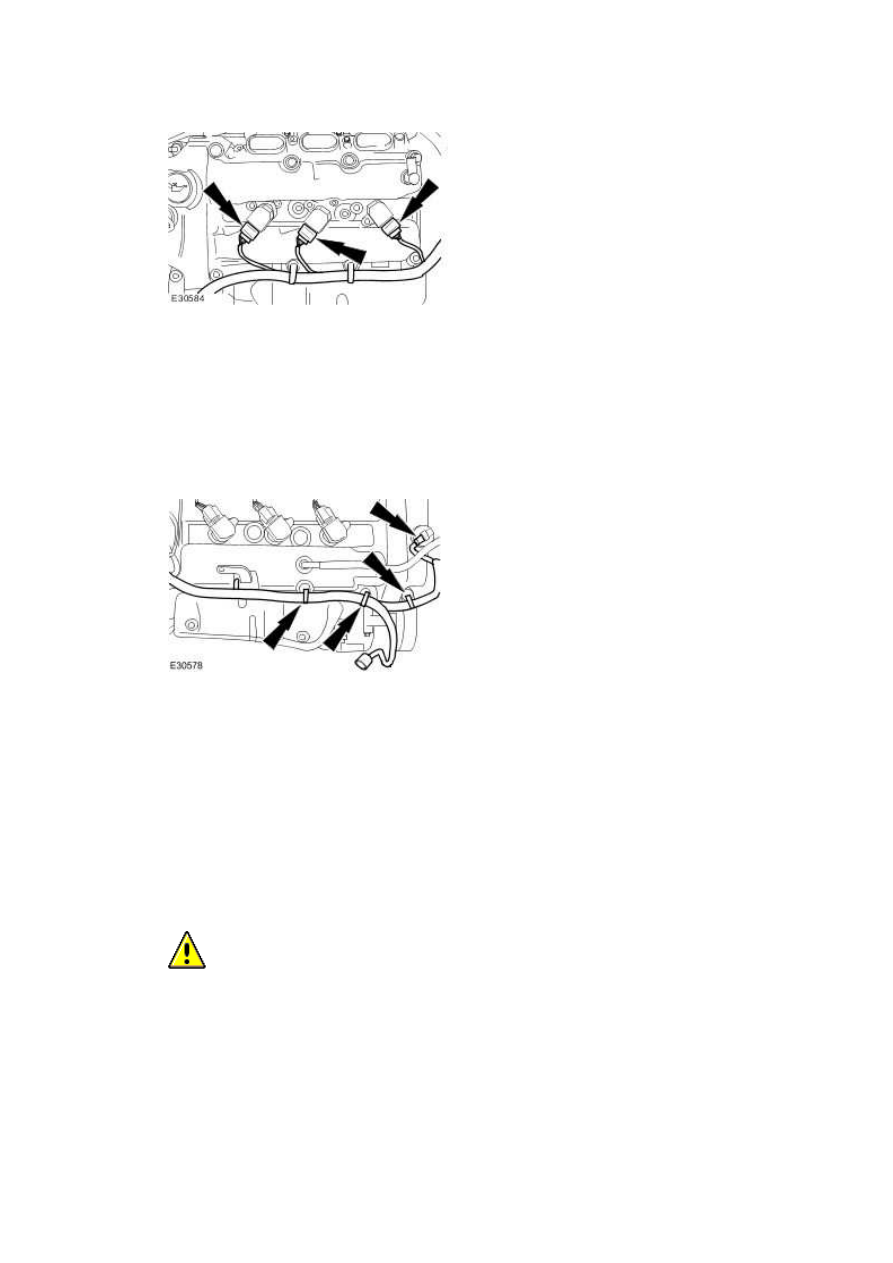

19 . Connect the left-hand ignition coils electrical connectors.







20 . NOTE:





Intake manifold shown removed for clarity.



Attach the right-hand valve cover wiring harness.







21 . NOTE:





Un-cap the power steering pump exposed ports.



Install new power steering pump supply line O-ring seal.





22

.

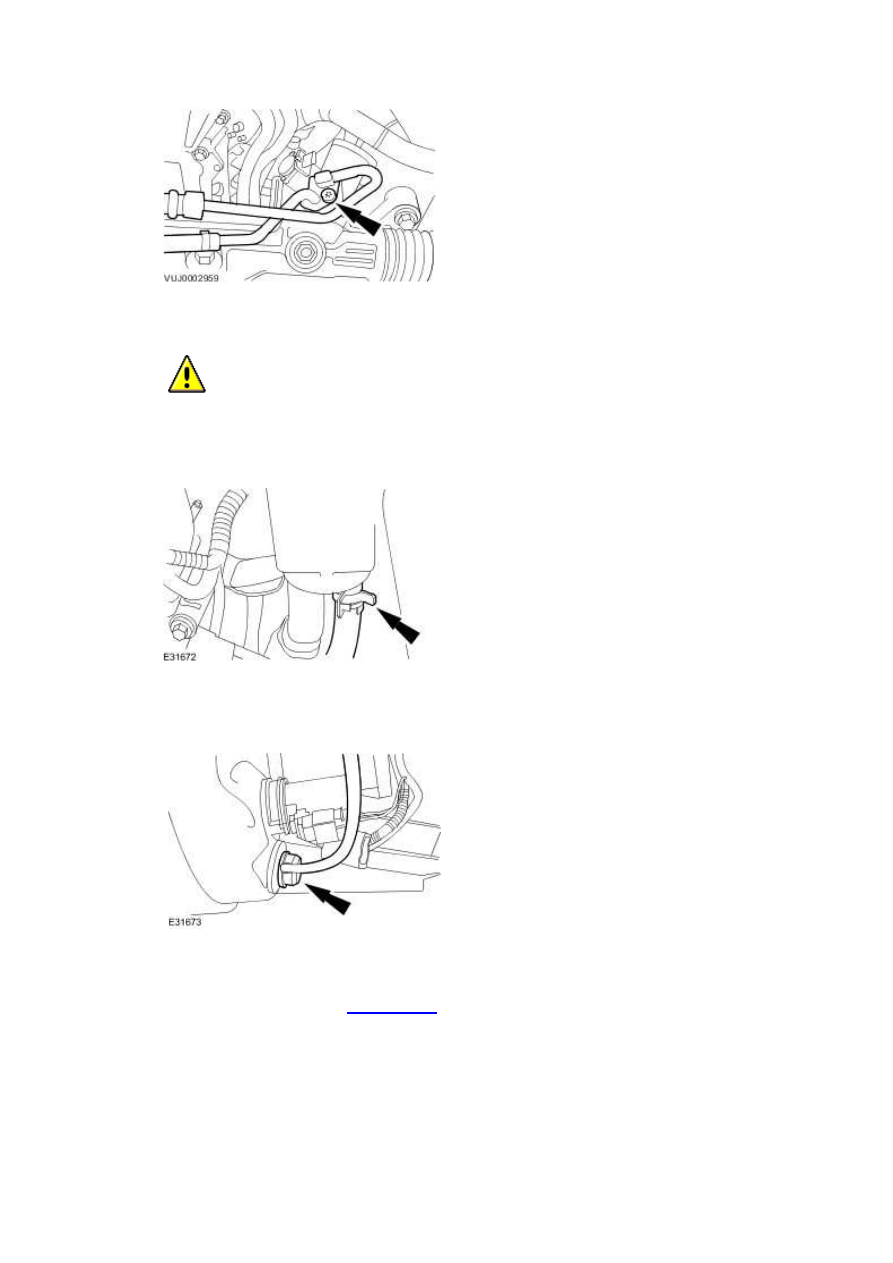

  CAUTION: If power steering fluid comes into contact with the paintwork, the

affected area must be immediately washed down with cold water.





Connect the power steering pump to steering gear supply line.







23

.



  CAUTION: If power steering fluid comes into contact with the paintwork, the

affected area must be immediately washed down with cold water.





Connect the power steering reservoir to power steering pump supply line.







24 . Attach the brake booster vacuum hose from the brake booster.







25 . Install the cooling module. <<303-03A>>
