Jaguar XJ (X350). Service manual - part 290

Steering Column (57.40.01)

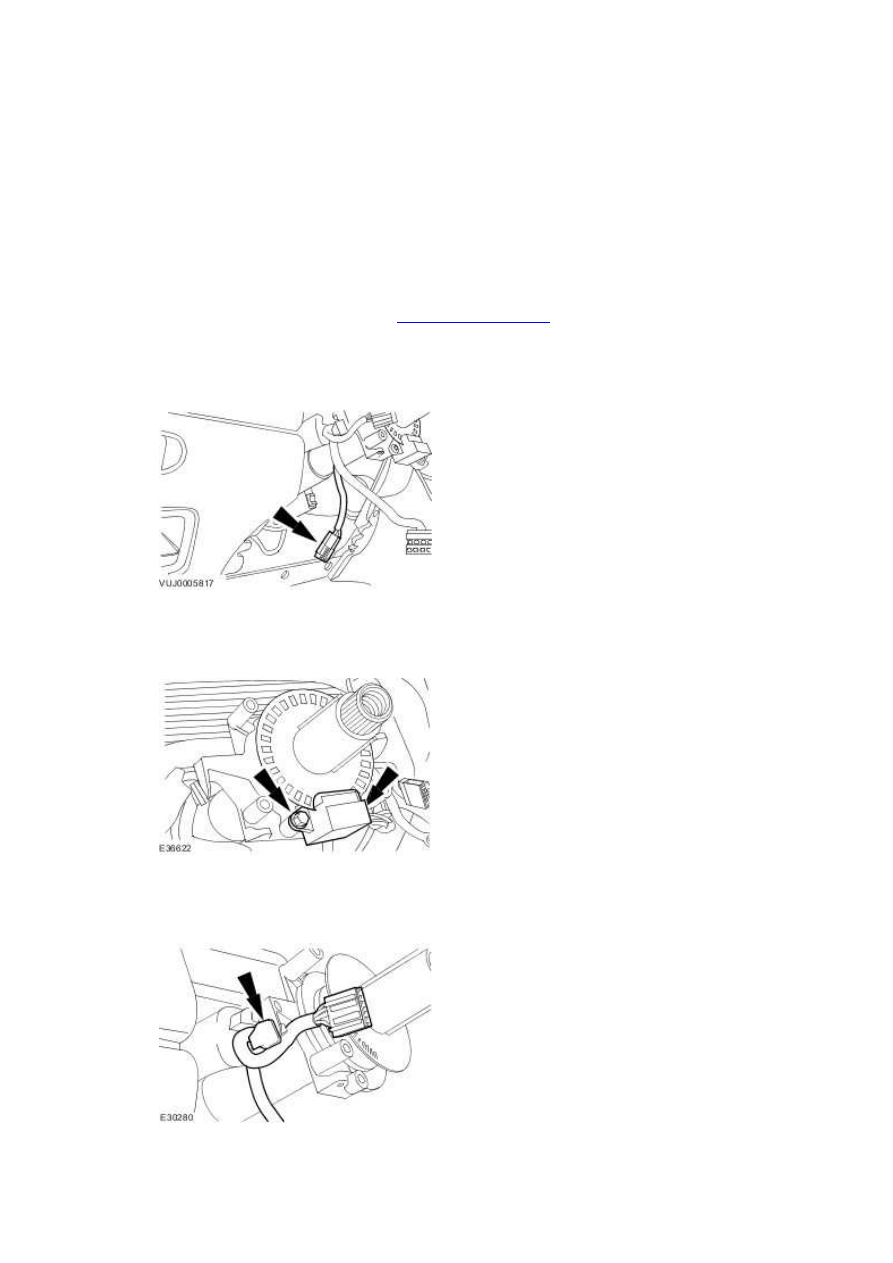

Removal



1 . If possible make sure that the steering column is fully lowered and fully extended.





2 . Remove the clockspring.

For additional information, refer to

Clockspring (86.65.92)







3 . Disconnect the steering wheel rotation sensor electrical connector.







4 . Remove the steering wheel rotation sensor.







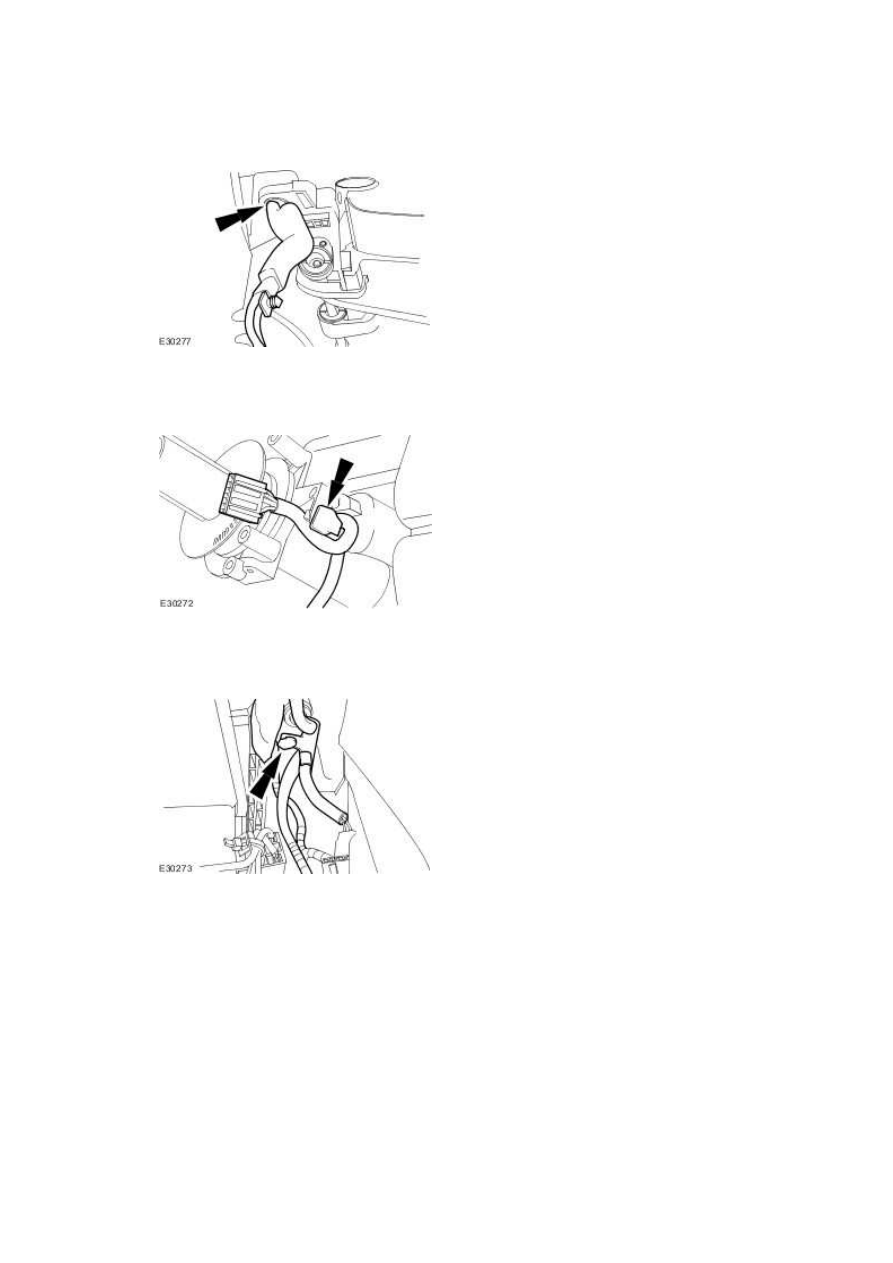

5 . Detach the left-hand multifunction switch wiring harness.







6 . Detach the left-hand multifunction switch wiring harness.







7 . Detach the right-hand multifunction switch wiring harness.







8 . Detach the right-hand multifunction switch wiring harness.







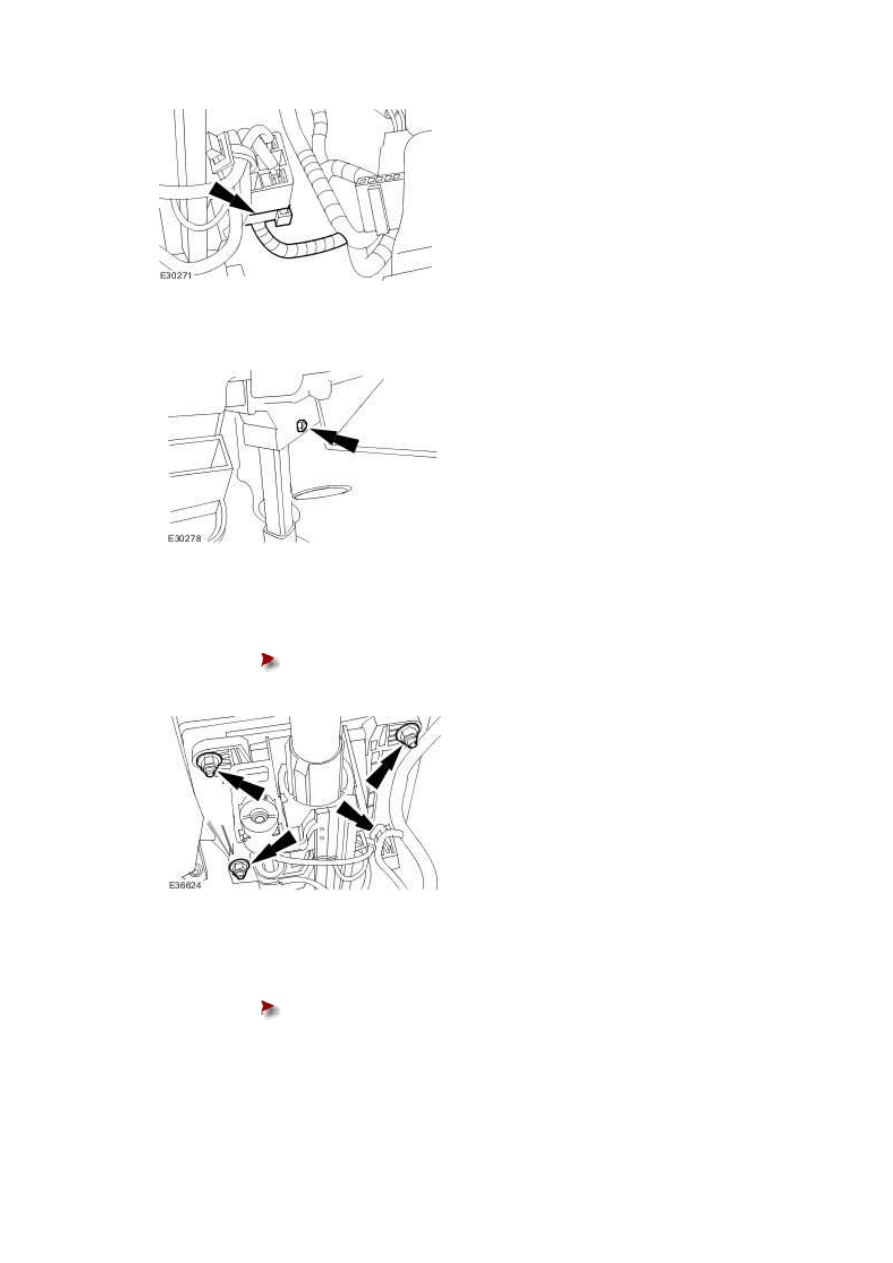

9 . Disconnect the steering column electrical connector.

www.







10 . Remove the steering column pinch bolt.







11 . Detach the steering column.





Support the weight of the steering column.











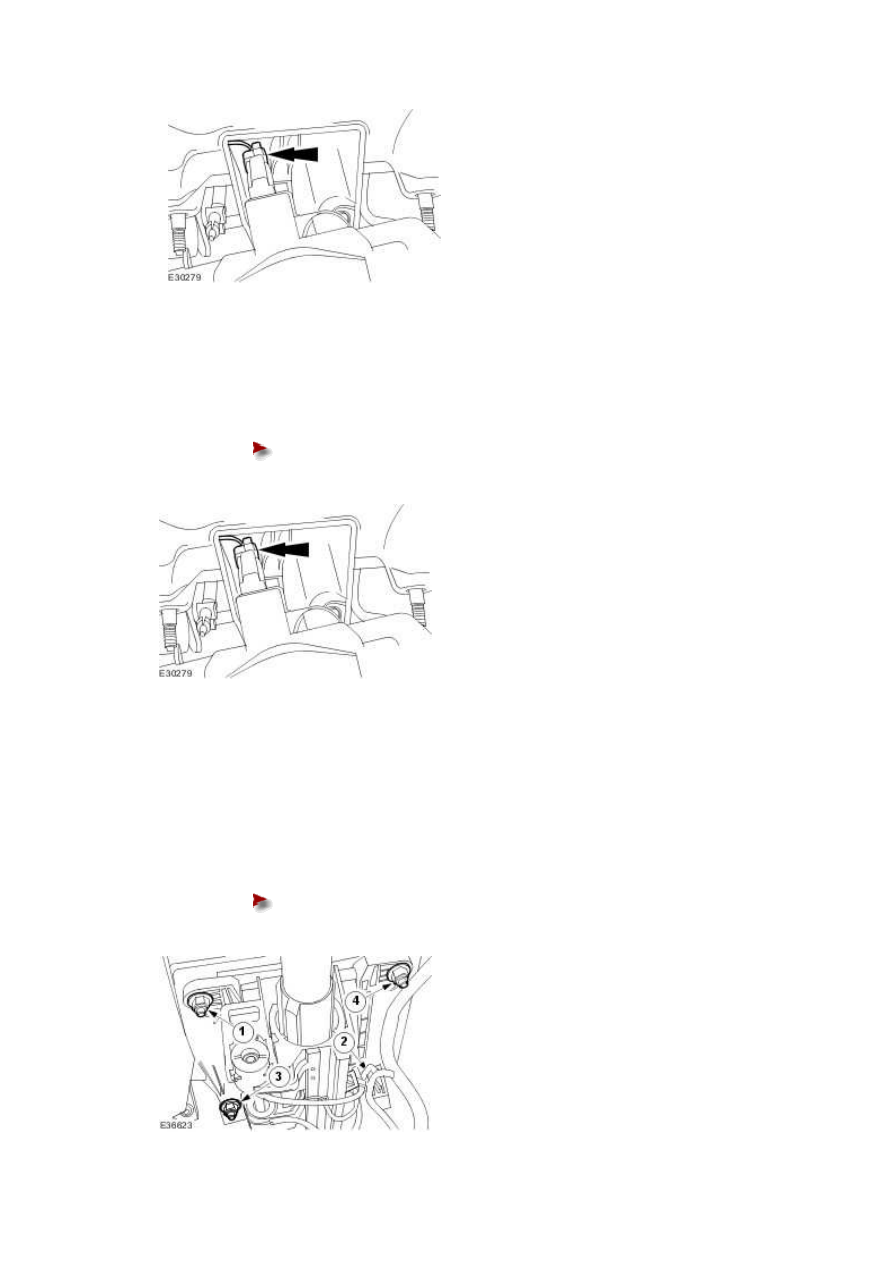

12 . Remove the steering column.





Disconnect the steering column lock actuator electrical connector.











Installation



1 . Install the steering column.





Connect the steering column lock actuator electrical connector.











2 . NOTE:





Tighten the retaining nuts in the sequence shown.



Attach the steering column.





Tighten to 30 Nm.
