Jaguar XJ (X350). Service manual - part 289

Removal and installation





Ignition Switch Lock Cylinder (57.40.29)

Removal

Vehicles with ignition switch lock cylinder interlock cable



1

.



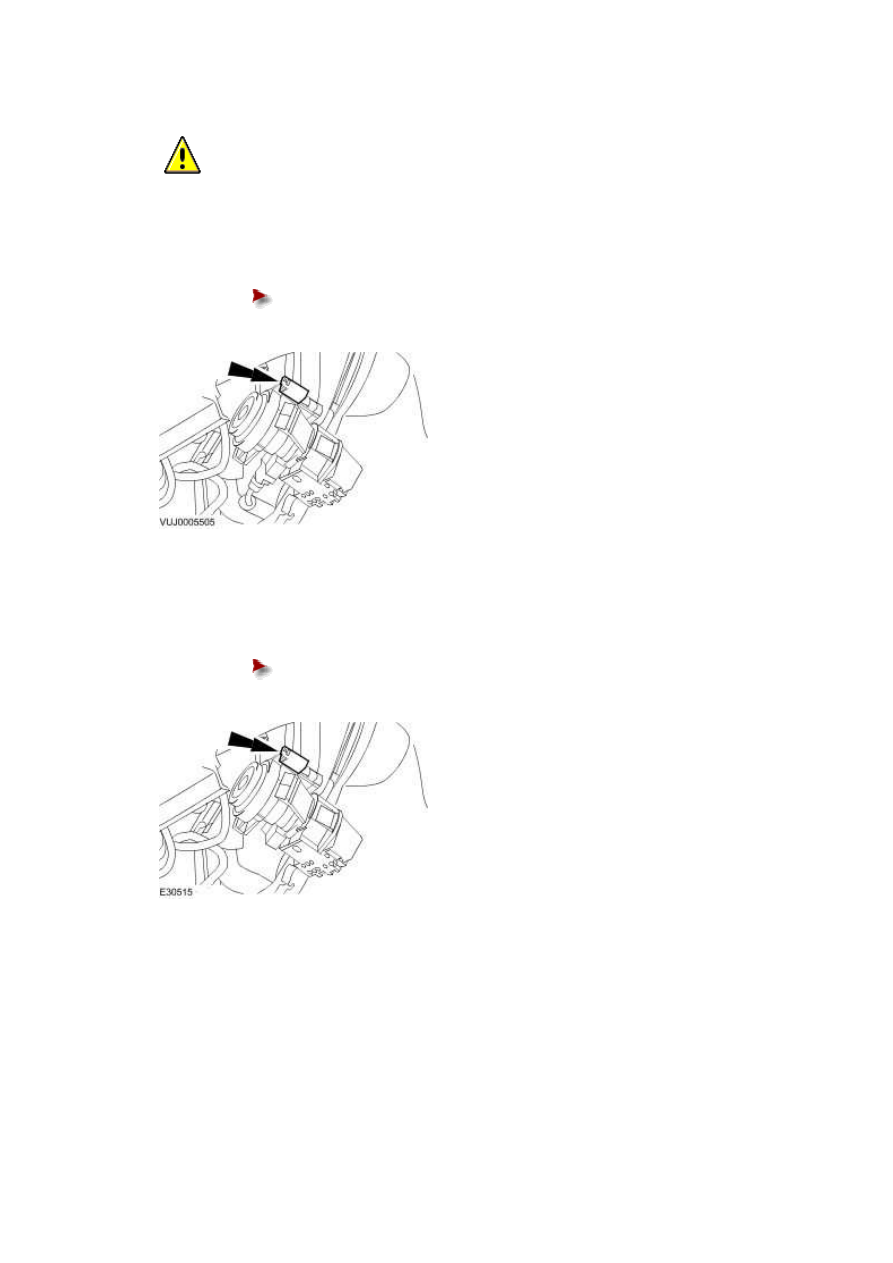

  CAUTION: When disconnecting the 'J' gate make sure that no damage occures to

the interlock cable.





Remove the transmission selector lever.

<<307-05>>







All vehicles



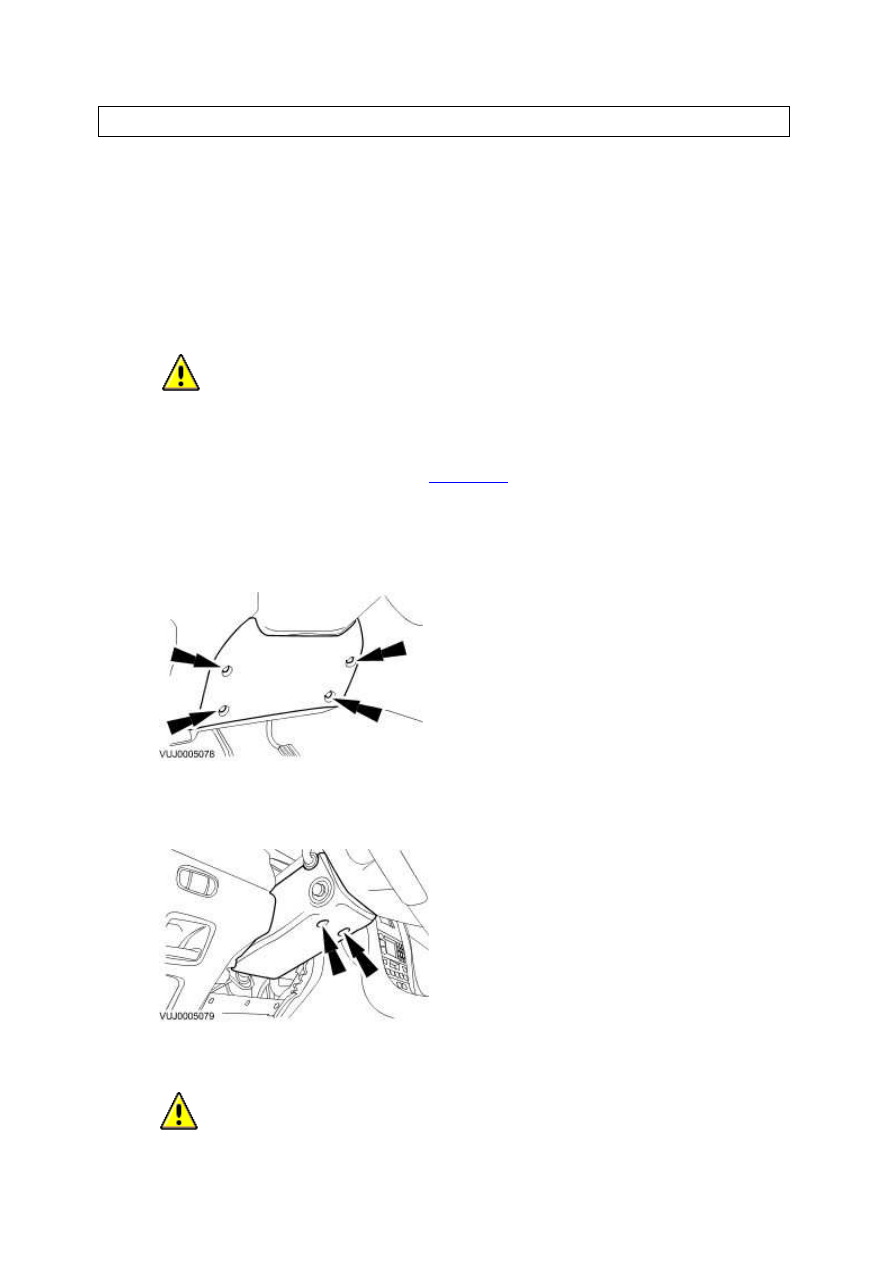

2 . Remove the instrument panel lower trim.







3 . Remove the steering column lower shroud.







4

.



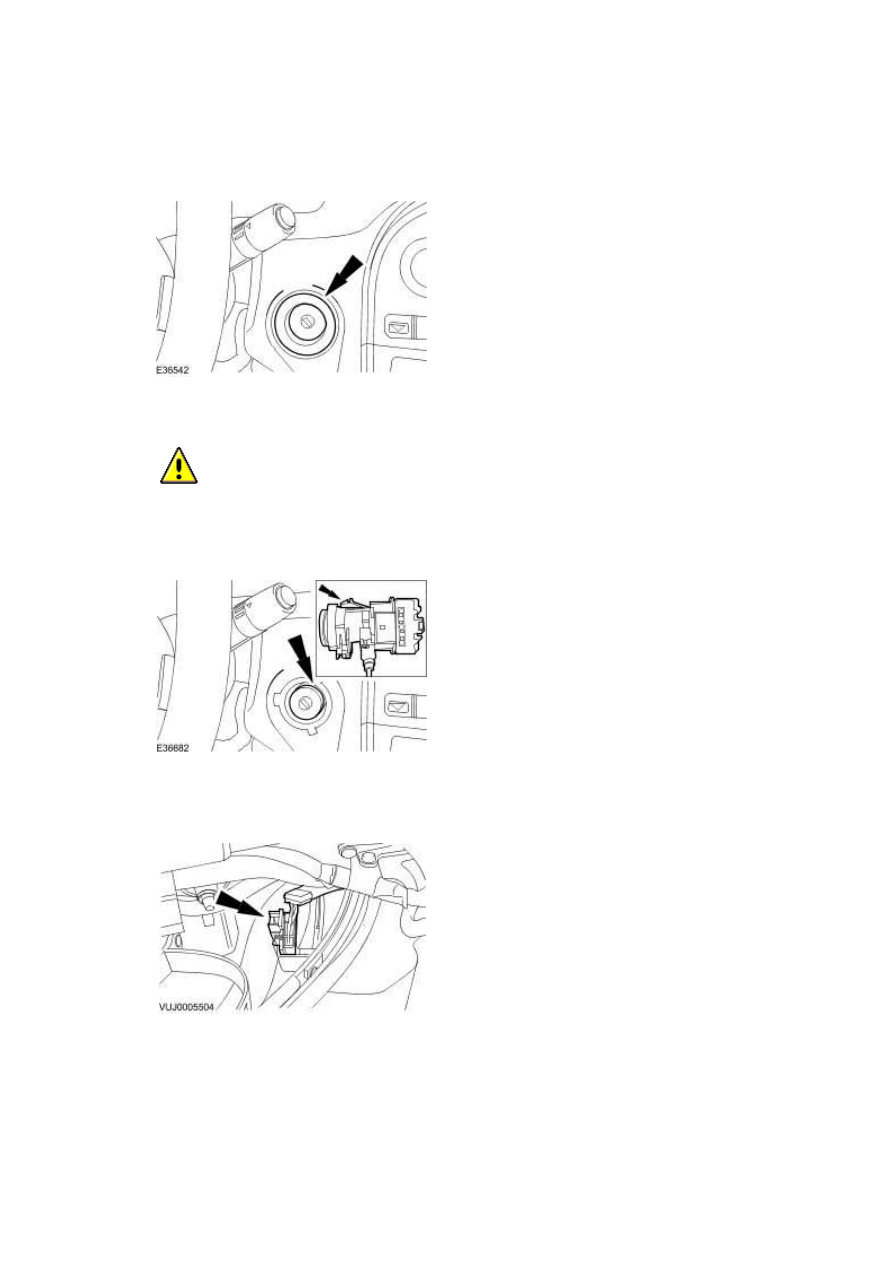

  CAUTION: If excessive force is used to remove the ignition switch lock cylinder

shroud damage may occur to the instrument panel.





Remove the ignition switch lock cylinder shroud.







5

.



  CAUTION: If excessive force is used to remove the ignition switch lock cylinder

housing damage may occur to the instrument panel.





Using a suitable tool, detach the ignition switch lock cylinder housing.







6 . Disconnect the electrical connector.





www.

Vehicles with ignition switch lock cylinder interlock cable



7 .

  CAUTION: Make sure the ignition switch lock cylinder interlock cable is not

crimped.





Remove the ignition switch lock cylinder housing.





Disconnect the electrical connector.









All vehicles



8 . Remove the ignition switch lock cylinder housing.





Disconnect the electrical connector.

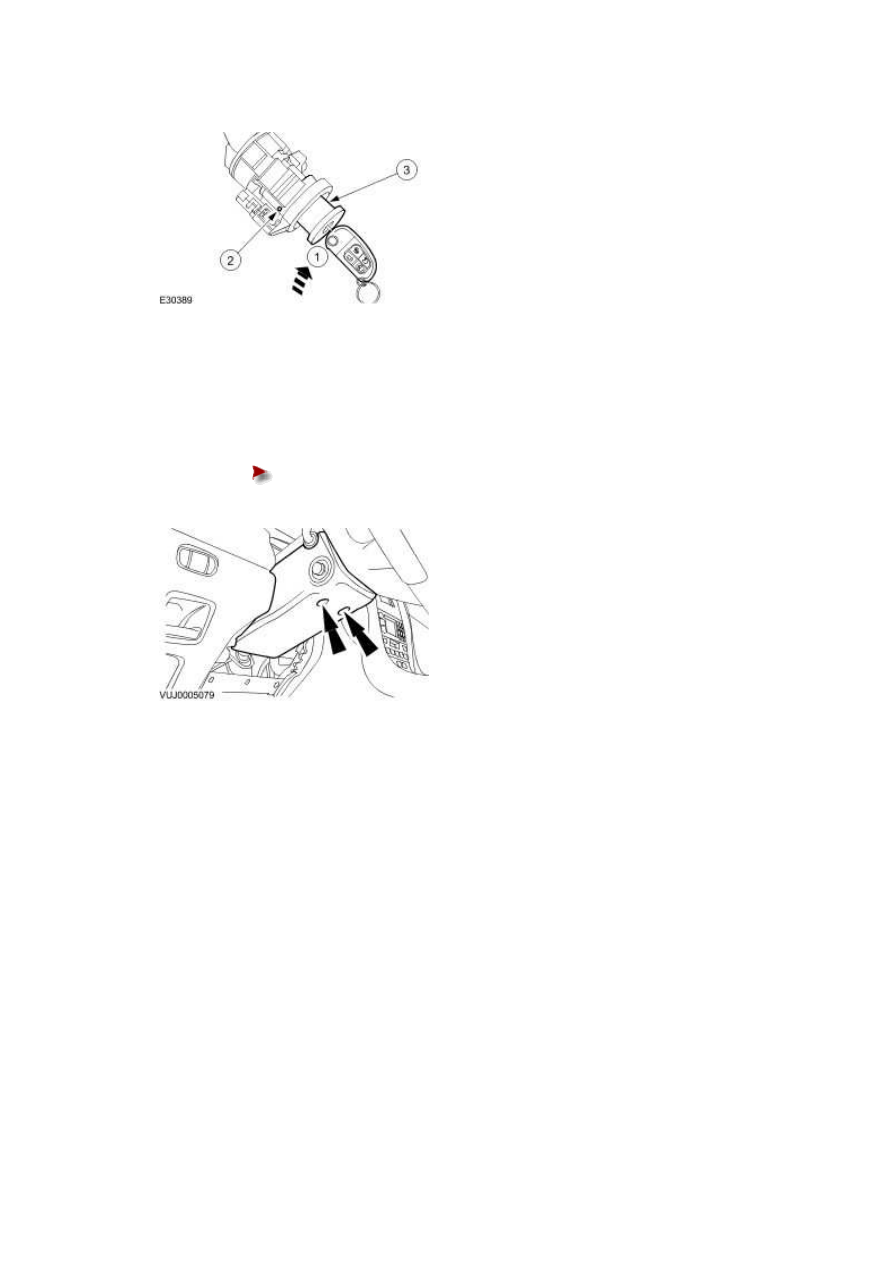

9 . Remove the ignition switch lock cylinder.



1) Turn ignition key to position one.





2) Release the retaining plunger.





3) Remove the ignition switch lock cylinder.











Installation



1 . To install, reverse the removal procedure.





Tighten to 3 Nm.













www.
