Jaguar XJ (X350). Service manual - part 280





Detach the power steering fluid reservoir lines.











Installation



1 . To install, reverse the removal procedure.





2 . Bleed the power steering system.

<<211-00>>









Power Steering Fluid Reservoir - 2.7L
Diesel (57.15.08)

Removal



1 . Remove the air cleaner.

For additional information, refer to

Air Cleaner (19.10.05)







2

.



  CAUTION: If power steering fluid comes into contact with the paintwork, the

affected area must be immediately washed down with cold water.





NOTE:





Clamp the power steering lines to prevent loss of fluid and dirt ingress.



NOTE:





Drain the fluid into a suitable container.

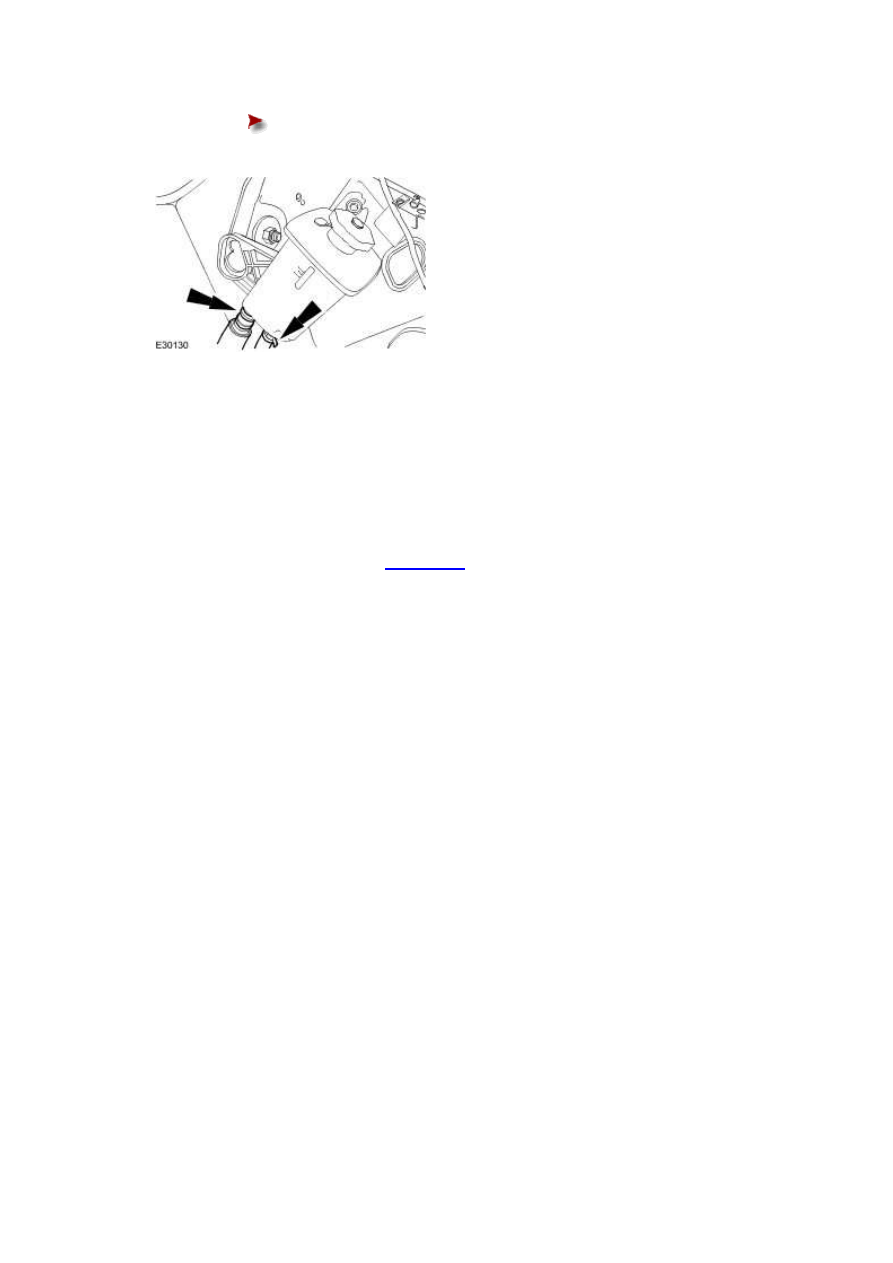

Detach the power steering fluid reservoir lines.







3 . Detach the air pipe from the reservoir.







4 . Remove the power steering fluid reservoir.





Remove the power steering fluid reservoir retaining bolt.











www.

Installation



1

.



  CAUTION: If power steering fluid comes into contact with the paintwork, the

affected area must be immediately washed down with cold water.





To install, reverse the removal procedure.





Tighten to 10 Nm.











2 . Bleed the power steering system.

For additional information, refer to

Power Steering System Bleeding (57.15.02 )









Power Steering Pump - 3.0L (57.20.14)

Removal



1

.



Remove the accessory drive belt.

For additional information, refer to

Accessory Drive Belt - 3.0L, VIN Range: G00442->G45703

(12.10.40)



For additional information, refer to

Accessory Drive Belt - 3.0L, VIN Range: G45704->G99999

(12.10.40)









2 . Remove the air cleaner.

For additional information, refer to

Air Cleaner (19.10.05)







3 . Remove the left-hand front wheel and tire.

For additional information, refer to

Wheel and Tire (74.20.05)







4 . Remove the air deflector.

For additional information, refer to

Air Deflector (76.11.41)

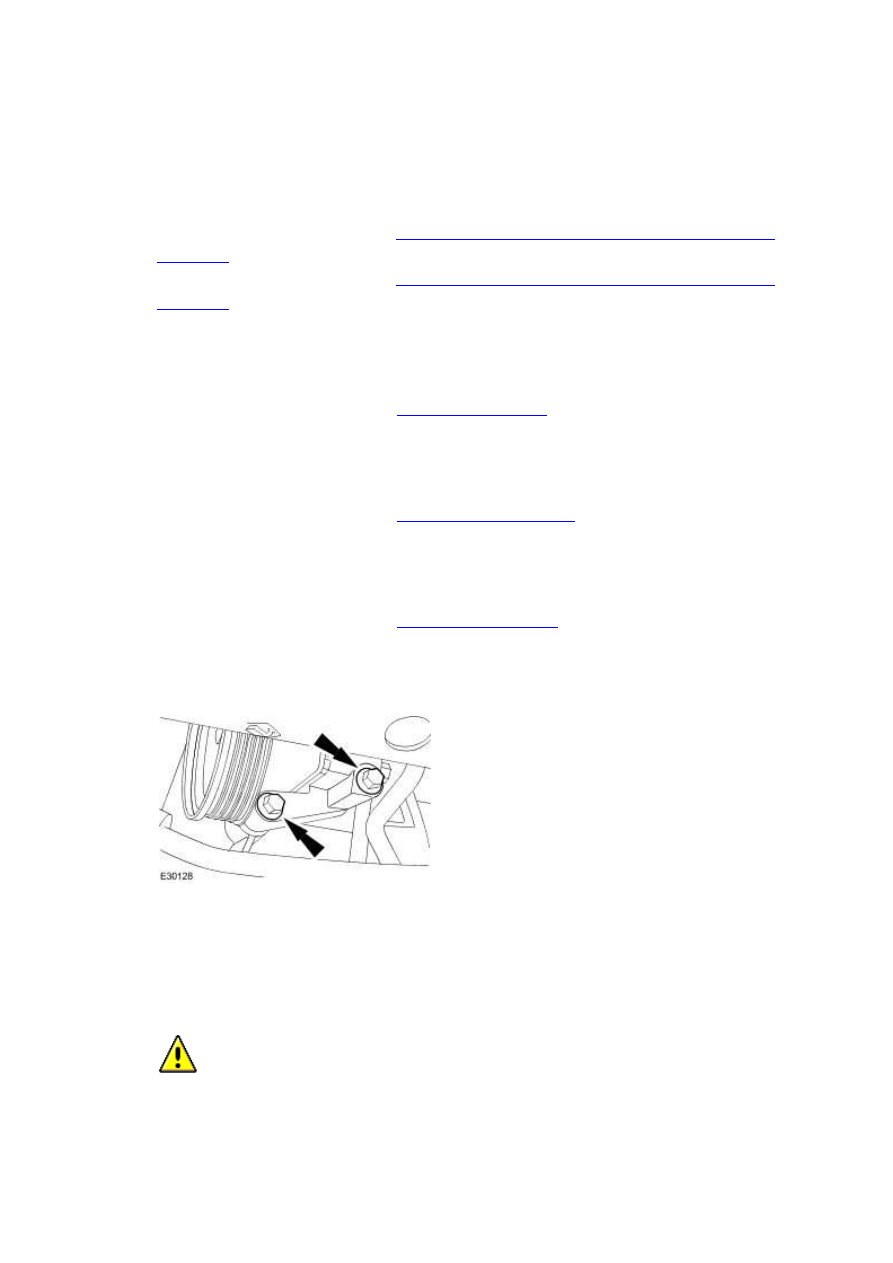

5 . Remove the power steering pump lower retaining bolts.







6 . Lower the vehicle.





7

.



  CAUTION: Cap the power steering line to prevent loses of fluid and prevent dirt

ingress.
