NOTE:



If the steering gear, pump or cooler are being replaced for leakage or noise related issues
and there is no evidence of fluid contamination, there is no need to replace the reservoir.


In some cases where the fluid clearly contains particulate matter, and the system continues to
function, flush the system with fresh fluid and replace the reservoir, as there is the possibility
that the reservoir internal filter may be damaged or faulty.

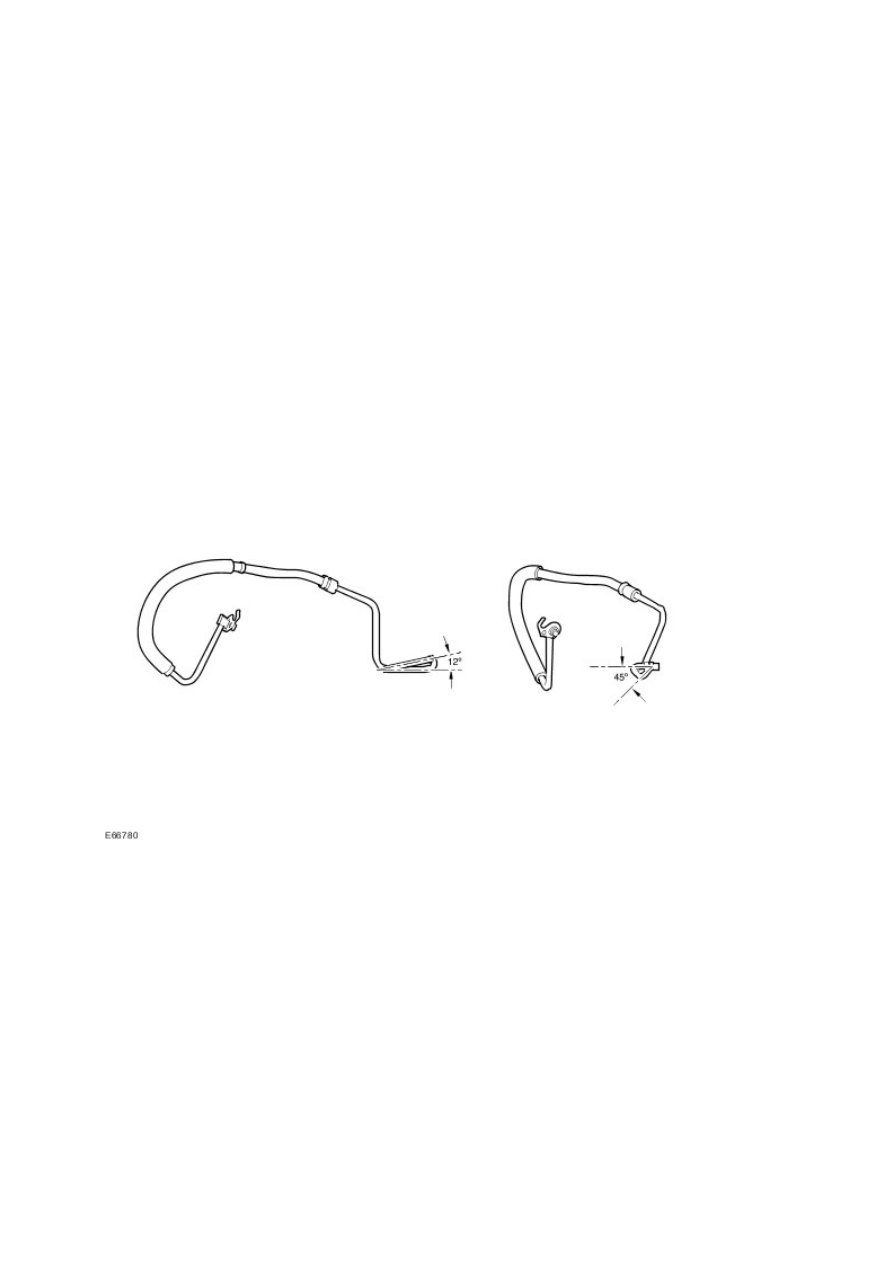

Power Steering Pump to Steering Gear Pressure Line – Armoured XJ

Due to the installation of the uprated power steering pump the power steering pump to steering

line has to be modified to enable it to be connect to the power steering pump.



gear pressure

Diagnosis and testing





Power Steering

For additional information, refer to

<<211-00>>

.





www.

Removal and installation





Power Steering Control Valve Actuator
(57.10.32)

Removal



1 . Remove the air deflector.

<<501-02>>







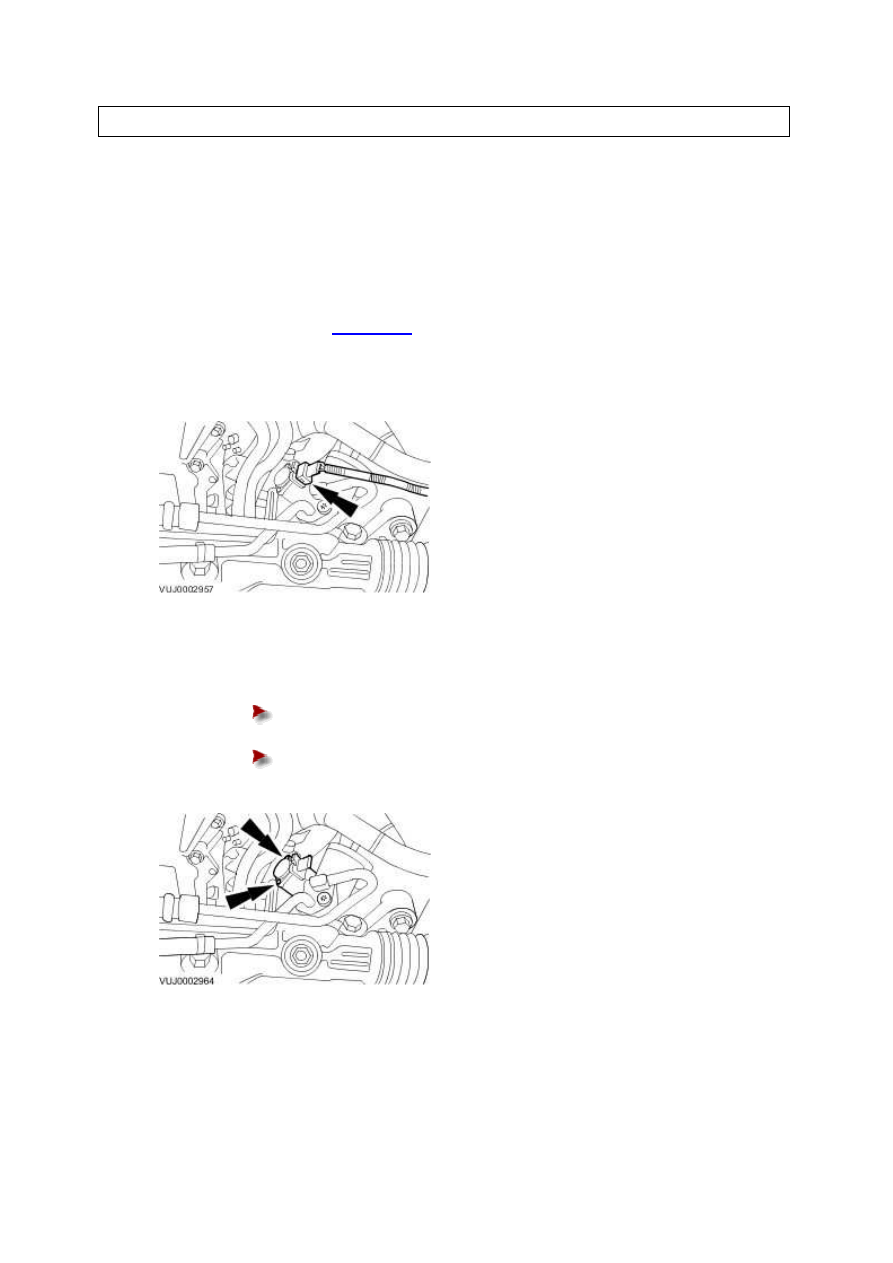

2 . Disconnect the actuator electrical connector.







3 . Remove the actuator.





Drain the fluid into a suitable container.







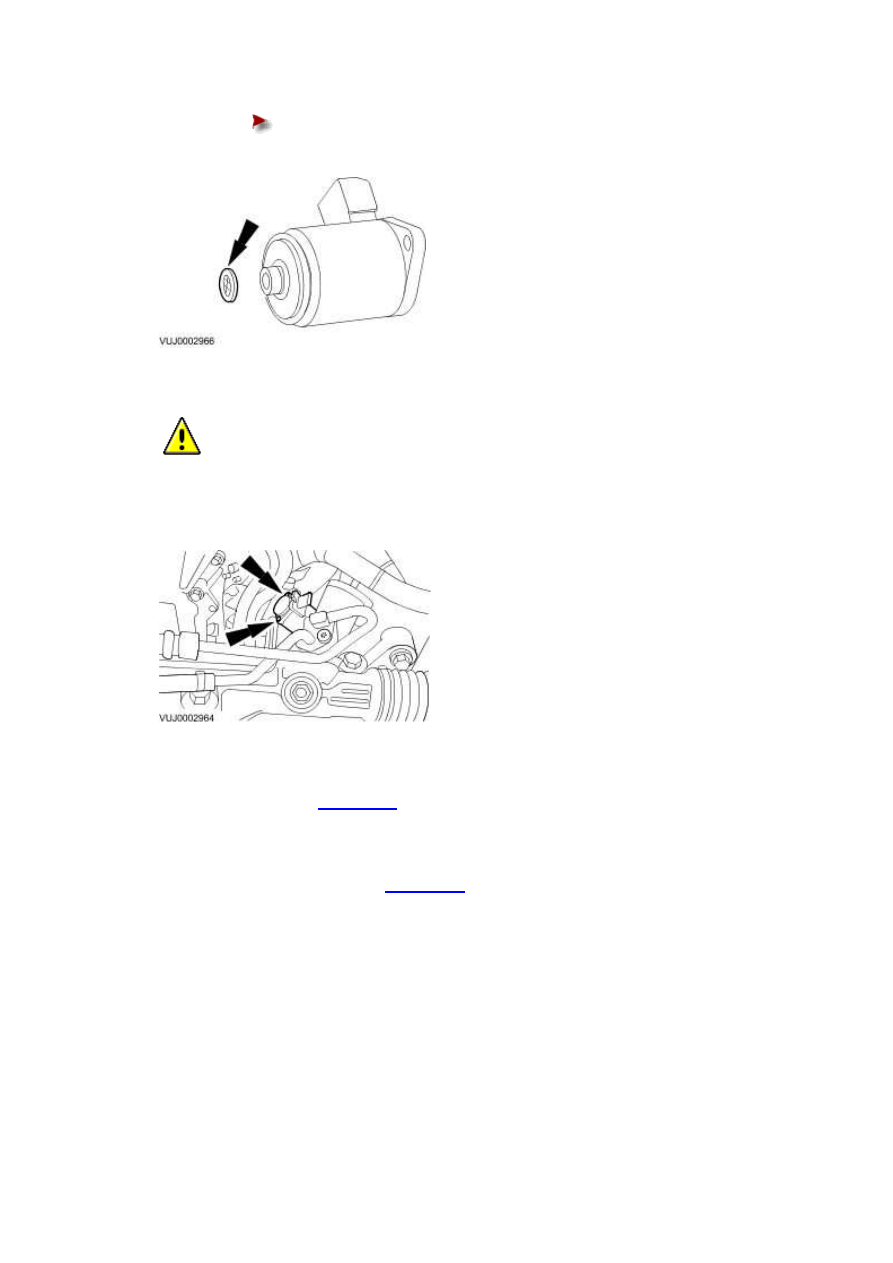

Remove and discard the O-ring seals and filter.











Installation



1 . To install, reverse the removal procedure.





Install new O-ring seals and filter.











2

.



  CAUTION: Make sure both the retaining bolts are tightened an even number of

turns.





Tighten to 3 Nm.







3 . Install the air deflector.

<<501-02>>







4 . Bleed the power steering system.

<<211-00>>
