Jaguar XJ (X350). Service manual - part 270


NOTE:


Make sure that all openings are sealed. Use new blanking caps.


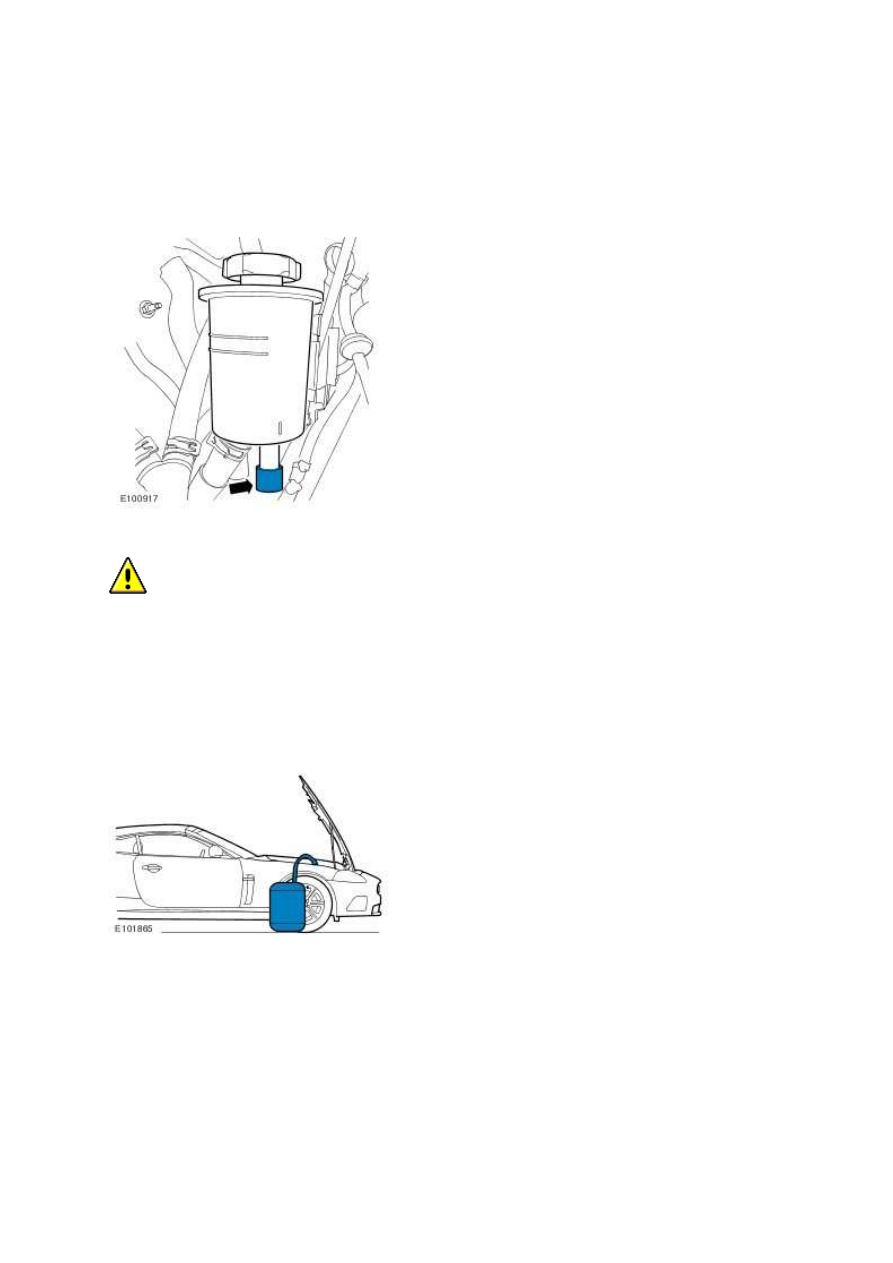

Using a suitable blanking cap, cap the power steering reservoir return pipe.





5.

  CAUTION: Be prepared to collect escaping fluids.


NOTE:



Make sure the extended pipe is not kinked or twisted and is correctly secured with hose
clips.


Attach a suitable pipe to the power steering return hose to allow the fluid to drain.





6.  NOTE:


The suitable funnel should have the a capacity of 4 litres and O-ring seal


NOTE:



The suitable funnel must be tightly sealed to the power steering fluid reservoir to avoid
fluid leakage.


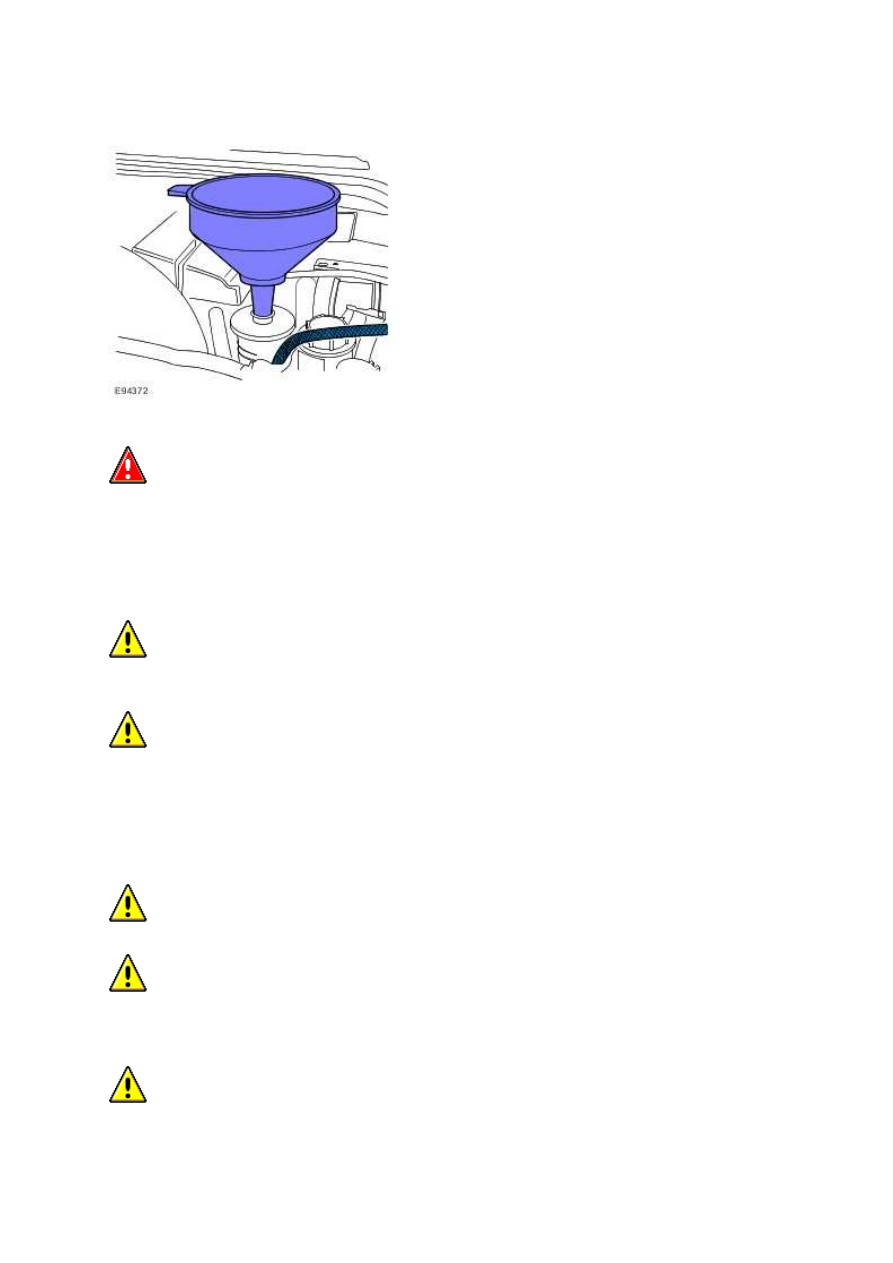

Install a suitable funnel onto the power steering fluid reservoir.






7.

  WARNING: Do not work on or under a vehicle supported only by a jack. Always

support the vehicle on safety stands.

Raise and support the vehicle with the wheels just clear of the ground.


8.

  CAUTION: Steps 8 and 9 must be carried out within 2 - 3 seconds of each other.

Failure to follow this instruction may result in damage to the power steering system.


  CAUTION: Be prepared to collect escaping fluids.


Using the suitable funnel, top up the power steering system with the specified fluid. Make
sure the fluid level is maintained at two thirds full in the funnel.


9.

  CAUTION: Be prepared to collect escaping fluids.



  CAUTION: Do not allow the power steering fluid level in the power steering fluid

reservoir to fall below the minimum power steering fluid level. Failure to follow this
instruction may result in damage to the power steering system.


  CAUTION: Make sure the engine is switched off as soon as the full 4 litres of

power steering fluid has entered the power steering fluid reservoir.

www.


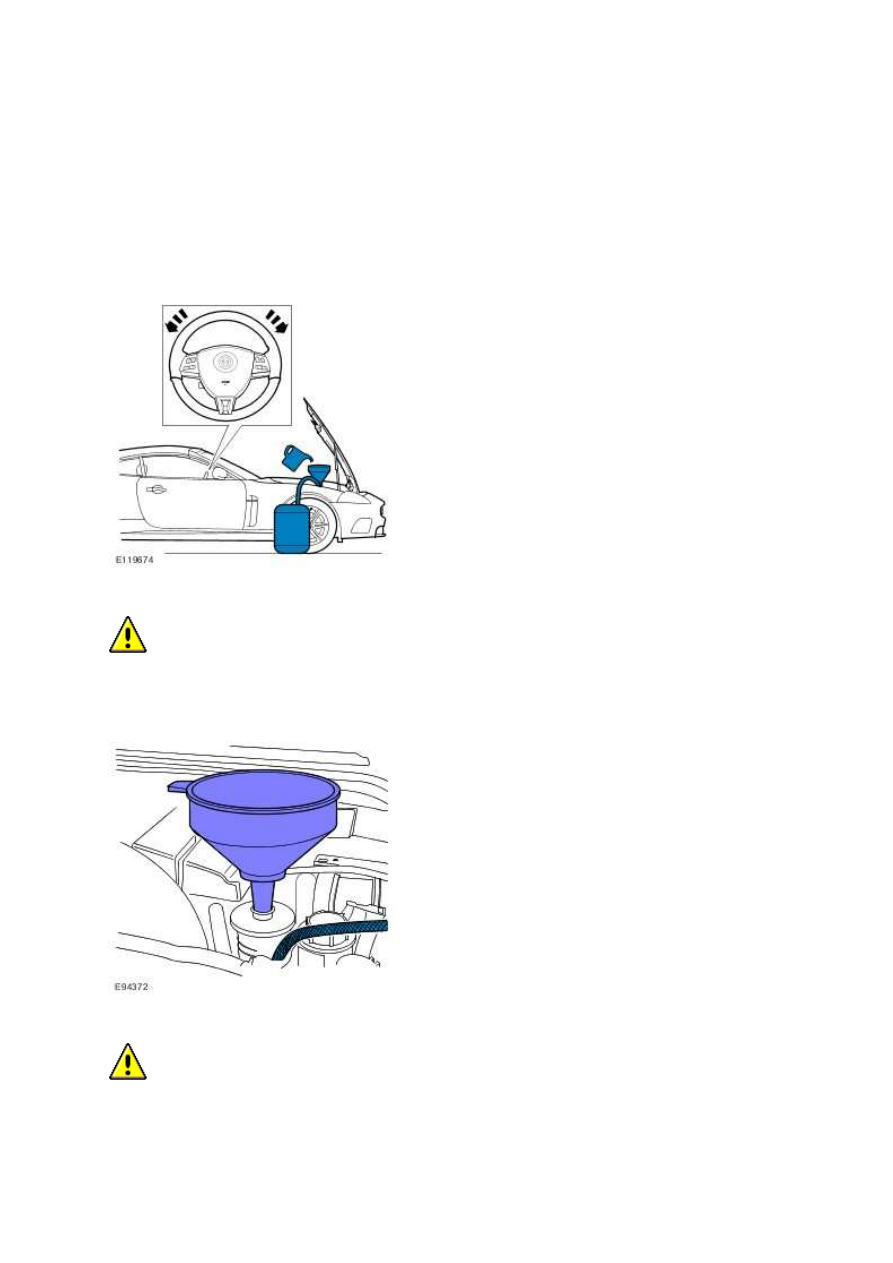

Flush the power steering system.



•

  Start the engine



•

  With assistance turn the steering slowly lock to lock 3 times at approximately 1

revolution every 5 seconds.



•

  Continue to flush the power steering system until 4 litres of power steering fluid has

been added to the power steering reservoir. This should take approximately 30 seconds.






10.

  CAUTION: Be prepared to collect escaping fluids.


Remove the suitable funnel.





11.

  CAUTION: Be prepared to collect escaping fluids.


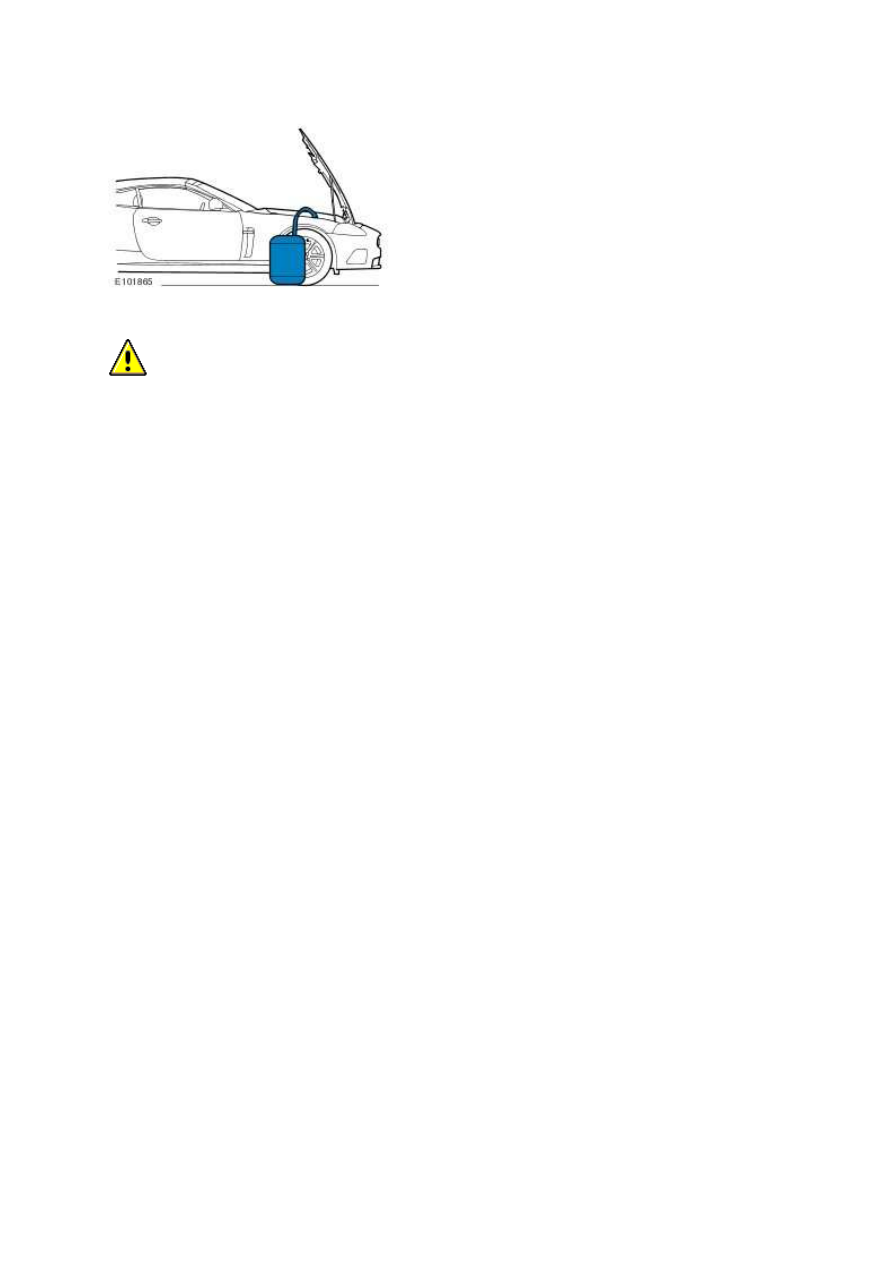

Remove the suitable pipe to the power steering return hose.





12.

  CAUTION: Be prepared to collect escaping fluids.


NOTE:


Note the orientation of the clip.


If a quick release coupling is fitted to the power steering return hose, connect the power
steering fluid return hose to the coupling by installing the clip.


13.  Install a new power steering fluid reservoir.
