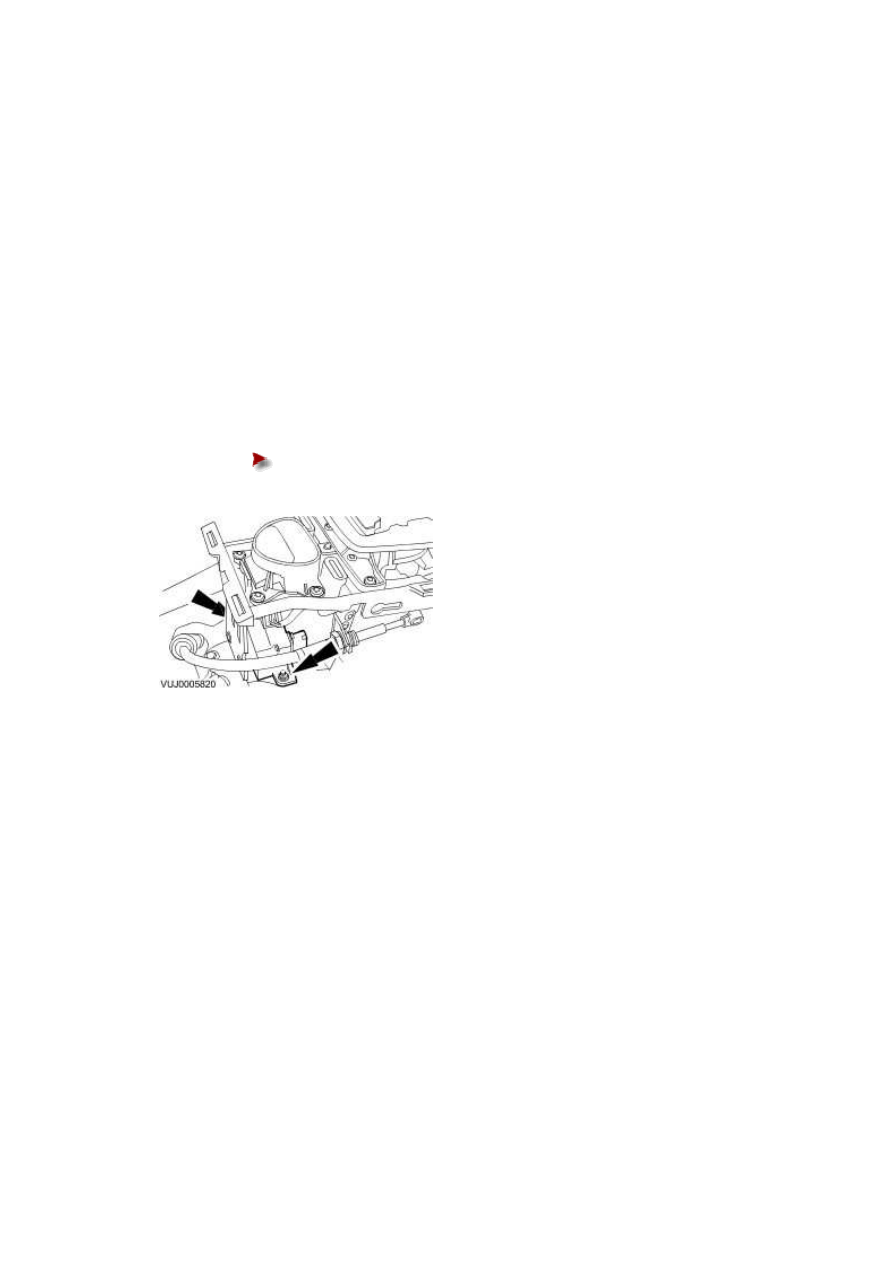

Installation



1 . NOTE:





Note the correct routing of the steering wheel rotation sensor electrical wiring harness.



To install, reverse the removal procedure.









Yaw Rate Sensor and Accelerometer
(86.56.64)

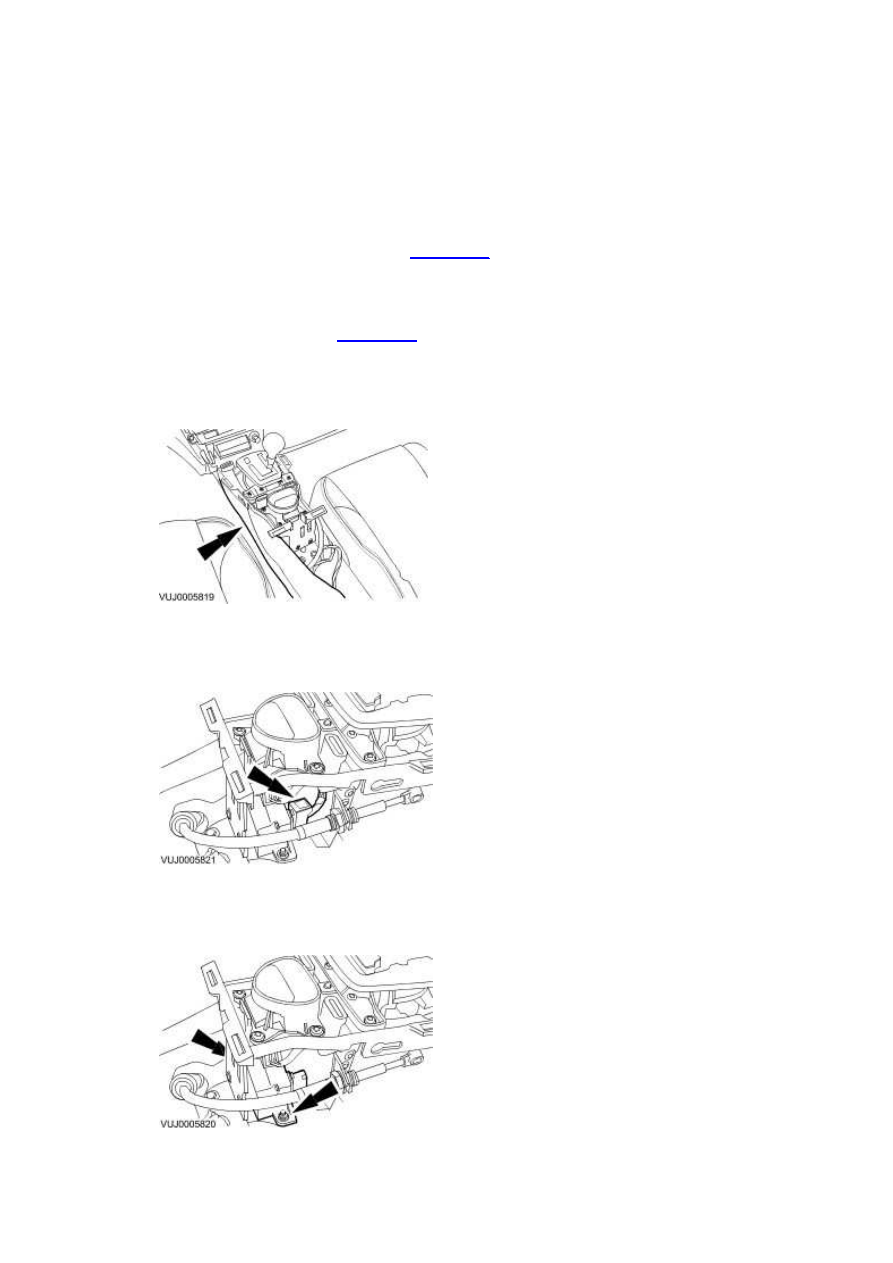

Removal



1 . Disconnect the battery ground cable.

<<414-01>>







2 . Remove the floor console.

<<501-12>>







3 . Remove the air duct.







4 . Disconnect the lateral/yaw rate sensor electrical connector.







5 . Remove the lateral/yaw rate sensor.



www.





Installation



1 . NOTE:





If sensor appears damaged or is dropped during installation do not fit to vehicle.



NOTE:





Make sure the lateral/yaw rate sensor is fitted the correct way around.



To install, reverse the removal procedure.





Tighten to 7 Nm.













211 : Steering System



211-00 : Steering System – General Information





Specifications





Specifications

Steering Linkage Specifications

Steering Linkage Free Play

Measurement (mm)  Measurement (in)

Free play (measured at the steering wheel rim)  0-6

0-0.24



Power Steering Pump Specifications

Item

Specification

Power steering pump relief pressure  106-114 bar



Lubricants, Fluids, Sealers and Adhesives

Item

Specification

Power steering fluid  Dextron 3
