Jaguar XJ (X350). Service manual - part 229

Diagnosis and testing





Hydraulic Brake Actuation

For additional information, refer to

<<206-00>>

.





Removal and installation





Brake Fluid Reservoir (70.30.16)

Removal



1

.



  CAUTION: If brake fluid comes into contact with the paintwork, the affected area

must be immediately washed down with cold water.





NOTE:





Make sure the brake fluid reservoir filler cap does not become contaminated.



Remove the brake fluid reservoir filler cap.







2 . Disconnect the brake fluid level sensor electrical connector.

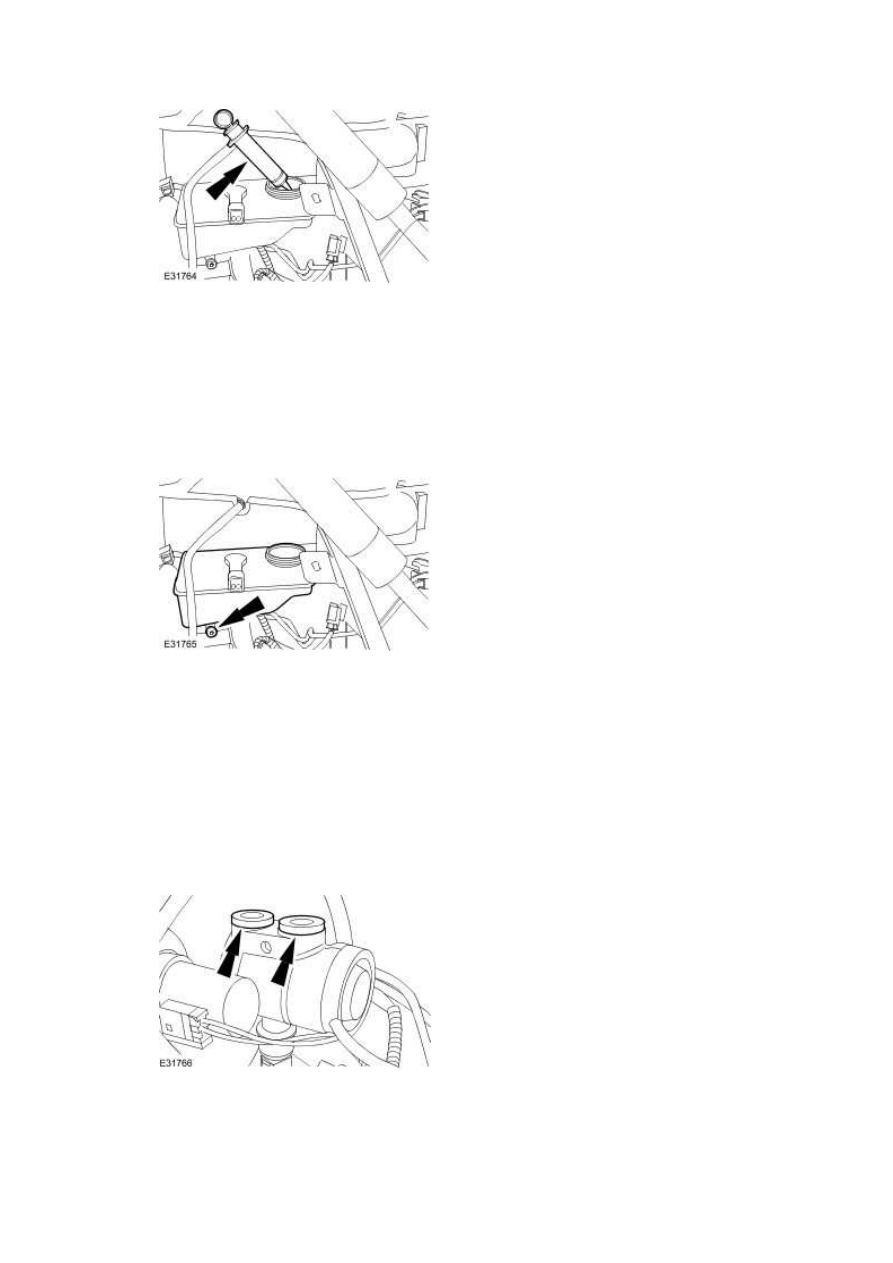

3 . Using a suitable suction device drain the brake fluid reservoir.

www.







4 . NOTE:





Remove and discard the O-ring seals.

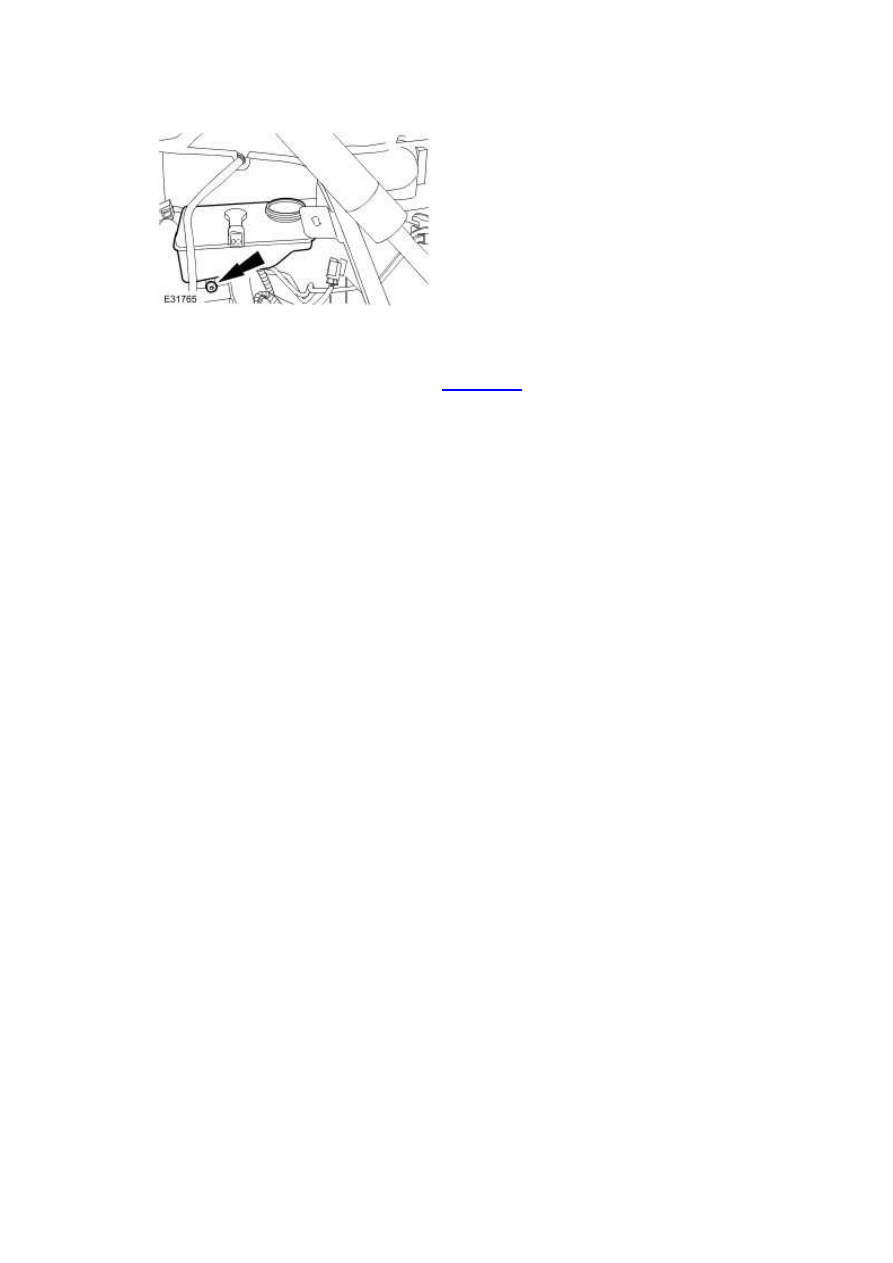

Remove the brake fluid reservoir from the master cylinder.







Installation



1 . NOTE:





Install new O-ring seals.



To install, reverse the removal procedure.







2 . Tighten to 8 Nm.







3 . After installation, bleed the brake system.

<<206-00>>
