Jaguar XJ (X350). Service manual - part 227

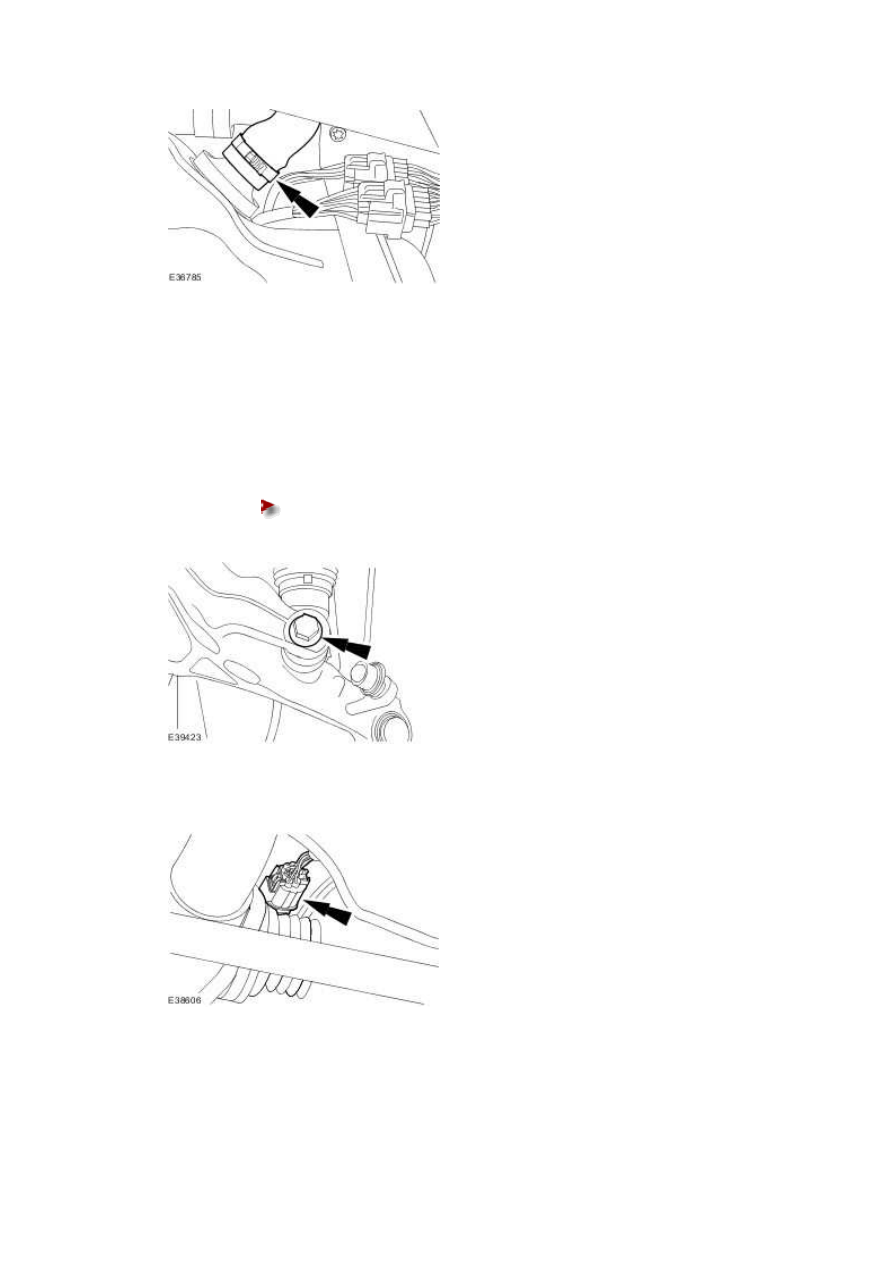

12 . NOTE:





Right-hand shown, left-hand similar.



Attach the rear air springs.





Tighten to 133 Nm.











13 . Connect the parking brake release actuator electrical connector.







14 . Lower the vehicle.





15

.



  CAUTION: Calibrate the electric park brake using Jaguar approved diagnostic

system. If the Jaguar approved diagnostic system is not available disconnect the battery

for approximately 30 seconds, the vehicle will then prompt the driver to carry out the

calibration procedure as per the vehicle hand book on re-connection.





Calibrate the electric parking brake module using the Jaguar approved diagnostic system.







16 . Refill the fuel tank.







www.

Parking Brake Switch (70.35.46)

Installation



1 . To install, reverse the removal procedure.







206-06 : Hydraulic Brake Actuation





Specifications





Specifications

Lubricants, Fluids, Sealers and Adhesives

  CAUTION: Do not use brake fluid ITT Super Dot 4 on 2006my vehicles onwards.

Failure to follow this instruction may result in damage to the vehicle.

NOTE:



Brake fluid ITT Super Dot 4 has now been superseded by Shell ESL Super Dot 4 which is
the Jaguar recommended brake fluid. Shell ESL Super Dot 4 can be used on all model
years.



Item

Specification

Brake fluid  ITT Super Dot 4

Brake fluid  Shell ESL Super Dot 4



Torque Specifications

Description

Nm  lb-ft  lb-in

Brake master cylinder to brake booster retaining nuts.  25   18   -

HCU to brake master cylinder brake tubes

17   13   -

Brake master cylinder reservoir retaining bolts

8

-

71
