Jaguar XJ (X350). Service manual - part 216

-> No

GO to Pinpoint Test

G531320t88

.



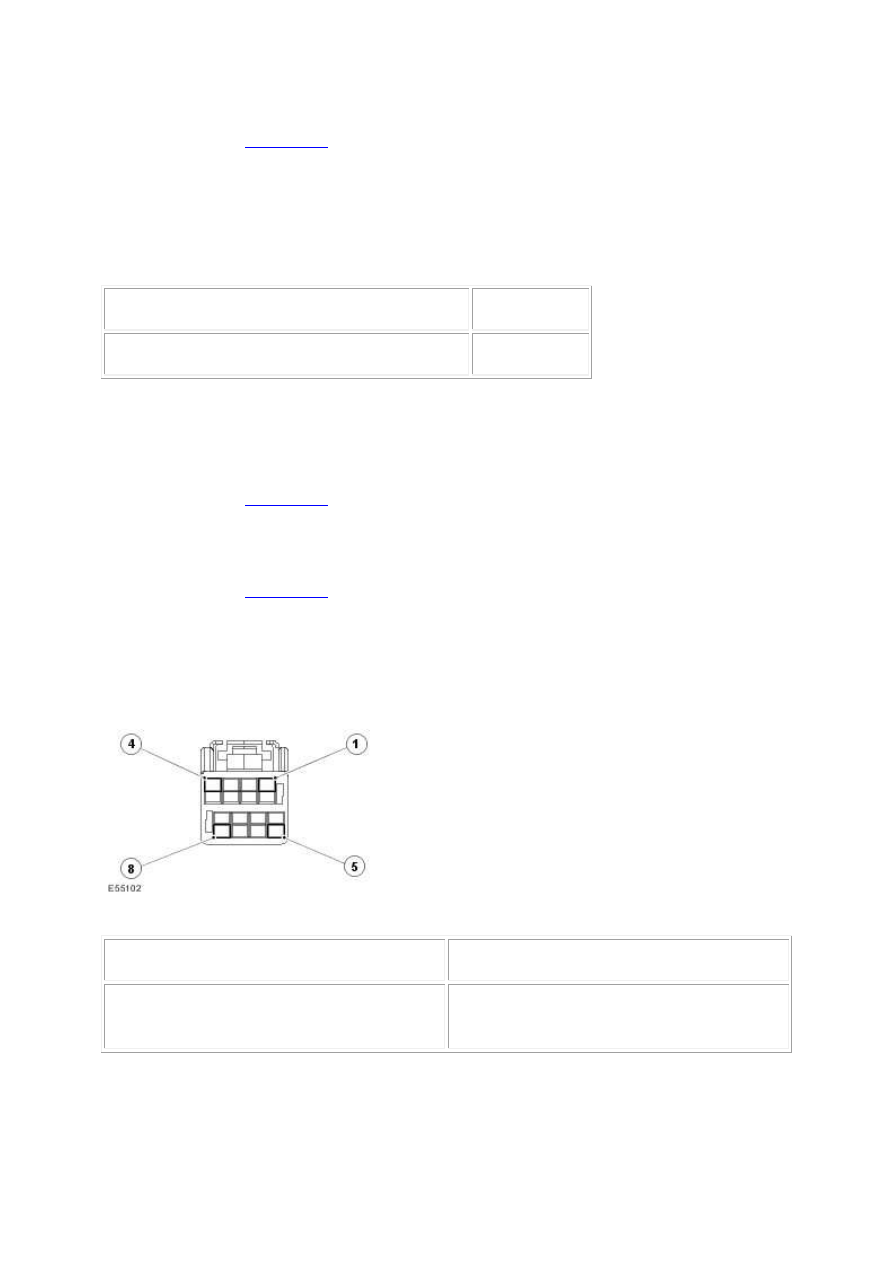

G531320t82 : CHECK THE SECONDARY RELEASE SIGNAL CIRCUIT FOR
SHORT CIRCUIT TO POWER

1. Measure the resistance between:

CR32 connector, harness side



Vehicle battery



Electric parking brake switch release 2 - signal - Pin 14  Positive terminal



•



Is the resistance greater than 100 Kohms?

-> Yes

GO to Pinpoint Test

G531320t83

.





-> No

GO to Pinpoint Test

G531320t89

.



G531320t83 : CHECK THE SECONDARY RELEASE SIGNAL CIRCUIT FOR OPEN
CIRCUIT

1.



Electric parking brake switch (TL82) connector disconnected. 2. Measure the resistance between:

CR32 connector, harness side



TL82 connector, harness side



Electric parking brake switch release 2 - signal -

Pin 14



Electric parking brake switch release 2 - signal -

Pin 05





•



Is the resistance less than 10 ohms?

-> Yes

GO to Pinpoint Test

G531320t84

.





-> No

REPAIR the open circuit. For additional information, refer to the wiring diagrams.

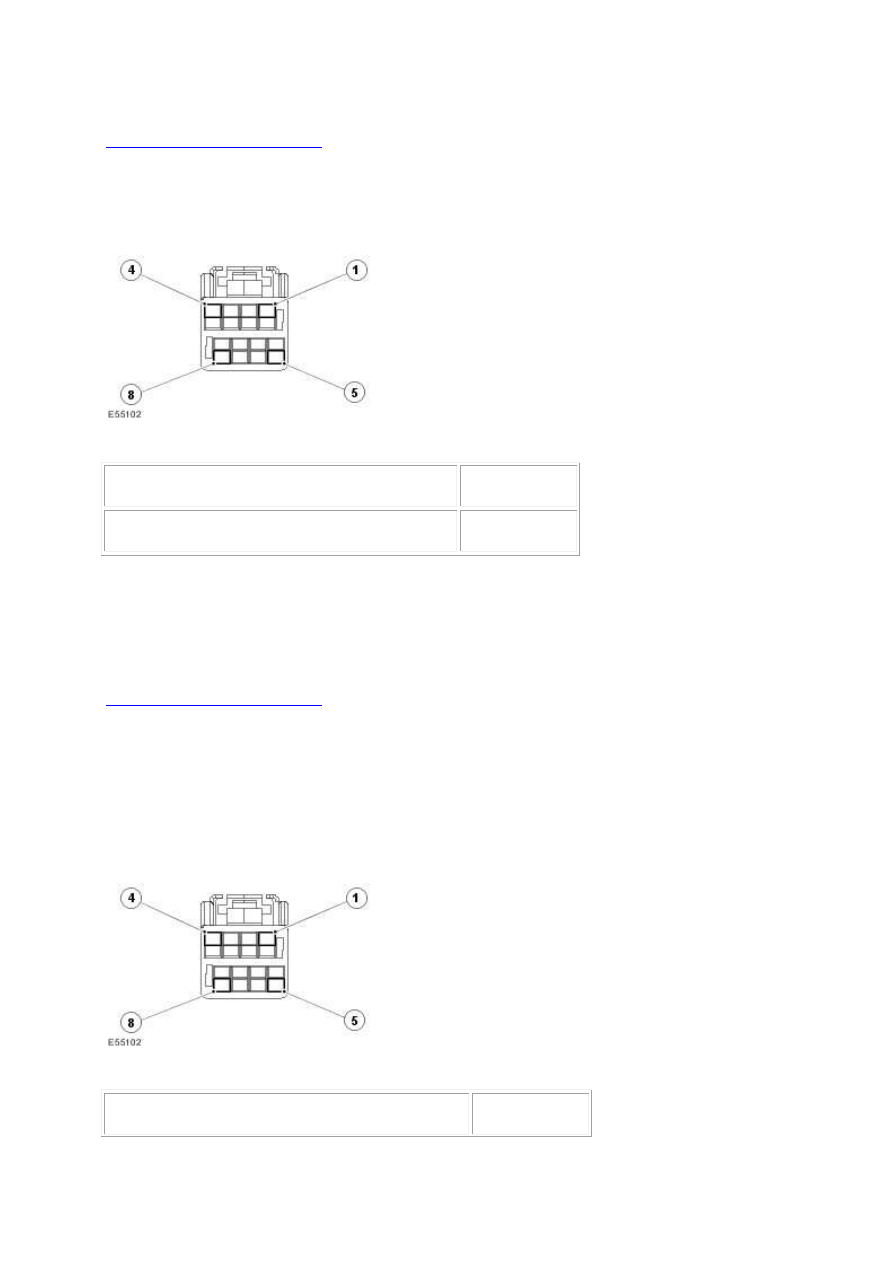

G531320t84 : CHECK THE SWITCH RETURN SIGNAL CIRCUIT FOR OPEN
CIRCUIT

1. Measure the resistance between:

CR32 connector, harness side



TL82 connector, harness side



Electric parking brake switch - switch return - Pin

06



Electric parking brake switch - switch return - Pin

06





•



Is the resistance less than 10 ohms?

-> Yes

GO to Pinpoint Test

G531320t85

.





-> No

REPAIR the open circuit. For additional information, refer to the wiring diagrams.

G531320t85 : CHECK THE ELECTRIC PARKING BRAKE SWITCH

1. Measure the resistance between:

TL82 connector, component side



TL82 connector, component side



Electric parking brake switch release 2 - signal - Pin

05



Electric parking brake switch - switch return - Pin

06





•



Is the resistance between 595 ohms - 611 ohms?

-> Yes

An intermittent fault may be present in the wiring harness. Visually check for chaffed wires or other

physical damage to the harness. If no fault is found in the circuit, suspect the following

component(s): - EPB module - EPB module connector, CR50 - EPB module connector, CR32



-> No

www.

INSTALL a new EPB switch.

Parking Brake Switch (70.35.46)



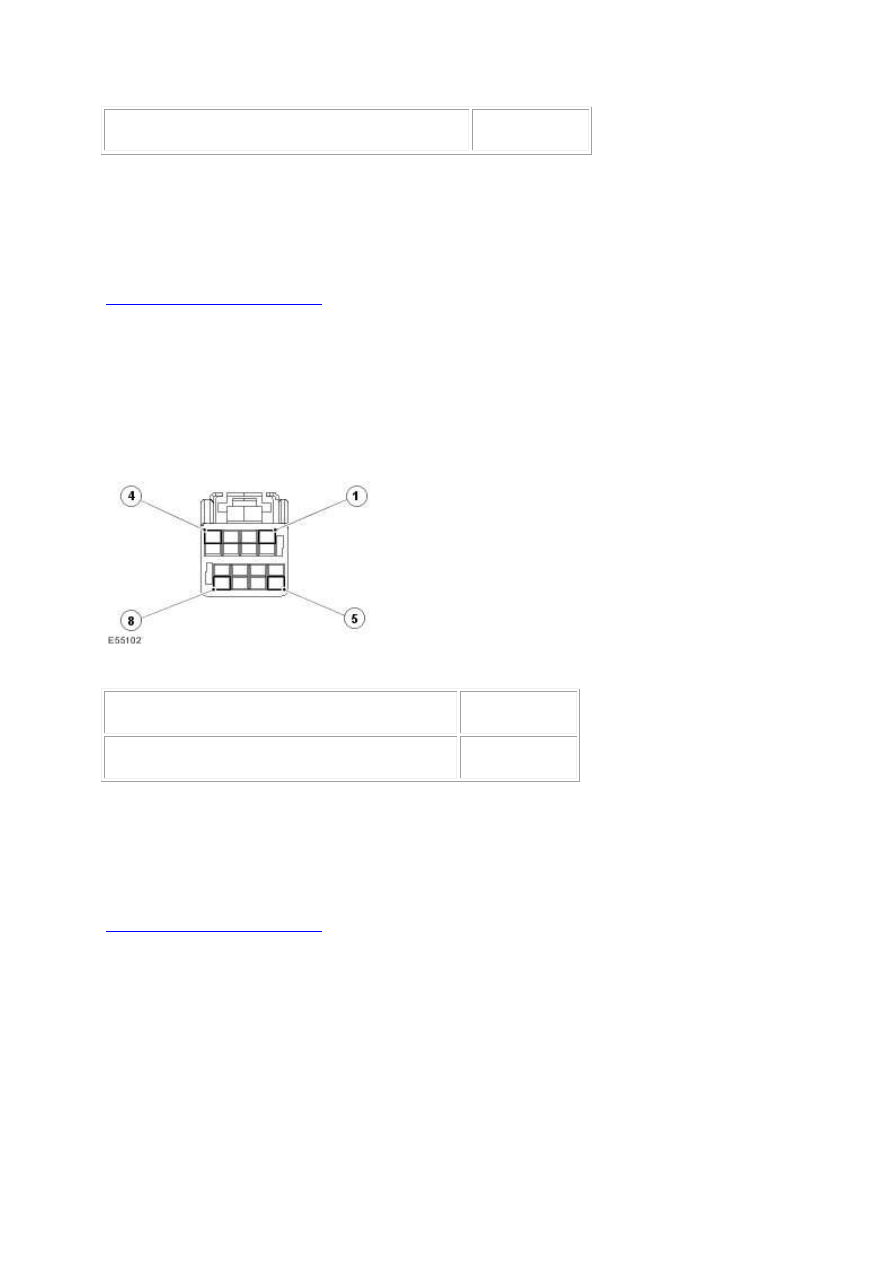

G531320t86 : CHECK IF THE SHORT CIRCUIT IS IN THE HARNESS OR THE
SWITCH

1.



Electric parking brake switch (TL82) connector disconnected. 2. Measure the resistance between:

CR50 connector, harness side



Vehicle battery



Electric parking brake switch apply 1 - signal - Pin 10  Positive terminal



•



Is the resistance greater than 100 Kohms?

-> Yes

INSTALL a new EPB switch.

Parking Brake Switch (70.35.46)





-> No

REPAIR the short circuit. For additional information, refer to the wiring diagrams.

G531320t87 : CHECK IF THE SHORT CIRCUIT IS IN THE HARNESS OR THE
SWITCH

1.



Electric parking brake switch (TL82) connector disconnected. 2. Measure the resistance between:

CR50 connector, harness side



Vehicle battery



Electric parking brake switch release 1 - signal - Pin 11  Positive terminal



•



Is the resistance greater than 100 Kohms?

-> Yes

INSTALL a new EPB switch.

Parking Brake Switch (70.35.46)





-> No

REPAIR the short circuit. For additional information, refer to the wiring diagrams.

G531320t88 : CHECK IF THE SHORT CIRCUIT IS IN THE HARNESS OR THE
SWITCH

1.



Electric parking brake switch (TL82) connector disconnected. 2. Measure the resistance between:

CR32 connector, harness side



Vehicle battery



Electric parking brake switch apply 2 - signal - Pin 02  Positive terminal



•



Is the resistance greater than 100 Kohms?

-> Yes

INSTALL a new EPB switch.

Parking Brake Switch (70.35.46)





-> No

REPAIR the short circuit. For additional information, refer to the wiring diagrams.
