Jaguar XJ (X350). Service manual - part 214

Electric parking brake hall effect - signal - Pin 12  Positive terminal



•



Is the resistance greater than 100 Kohms?

-> Yes

GO to Pinpoint Test

G531320t68

.





-> No

GO to Pinpoint Test

G531320t75

.



G531320t68 : CHECK THE ACTUATOR SIGNAL CIRCUIT FOR SHORT CIRCUIT
TO GROUND

1. Measure the resistance between:

CR32 connector, harness side



Vehicle battery



Electric parking brake actuator - signal - Pin 10  Negative terminal



•



Is the resistance greater than 100 Kohms?

-> Yes

GO to Pinpoint Test

G531320t69

.





-> No

GO to Pinpoint Test

G531320t76

.



G531320t69 : CHECK THE ACTUATOR SIGNAL CIRCUIT FOR SHORT CIRCUIT
TO POWER

1. Measure the resistance between:

CR32 connector, harness side



Vehicle battery



Electric parking brake actuator - signal - Pin 10  Negative terminal



•



Is the resistance greater than 100 Kohms?

-> Yes

GO to Pinpoint Test

G531320t70

.





-> No

GO to Pinpoint Test

G531320t77

.



G531320t70 : CHECK THE SENSOR RETURN CIRCUIT FOR SHORT CIRCUIT
TO BATTERY

1. Measure the resistance between:

CR50 connector, harness side



Vehicle battery



Electric parking brake hall effect - ground - Pin 13  Positive terminal



•



Is the resistance greater than 100 Kohms?

-> Yes

GO to Pinpoint Test

G531320t71

.





-> No

GO to Pinpoint Test

G531320t78

.



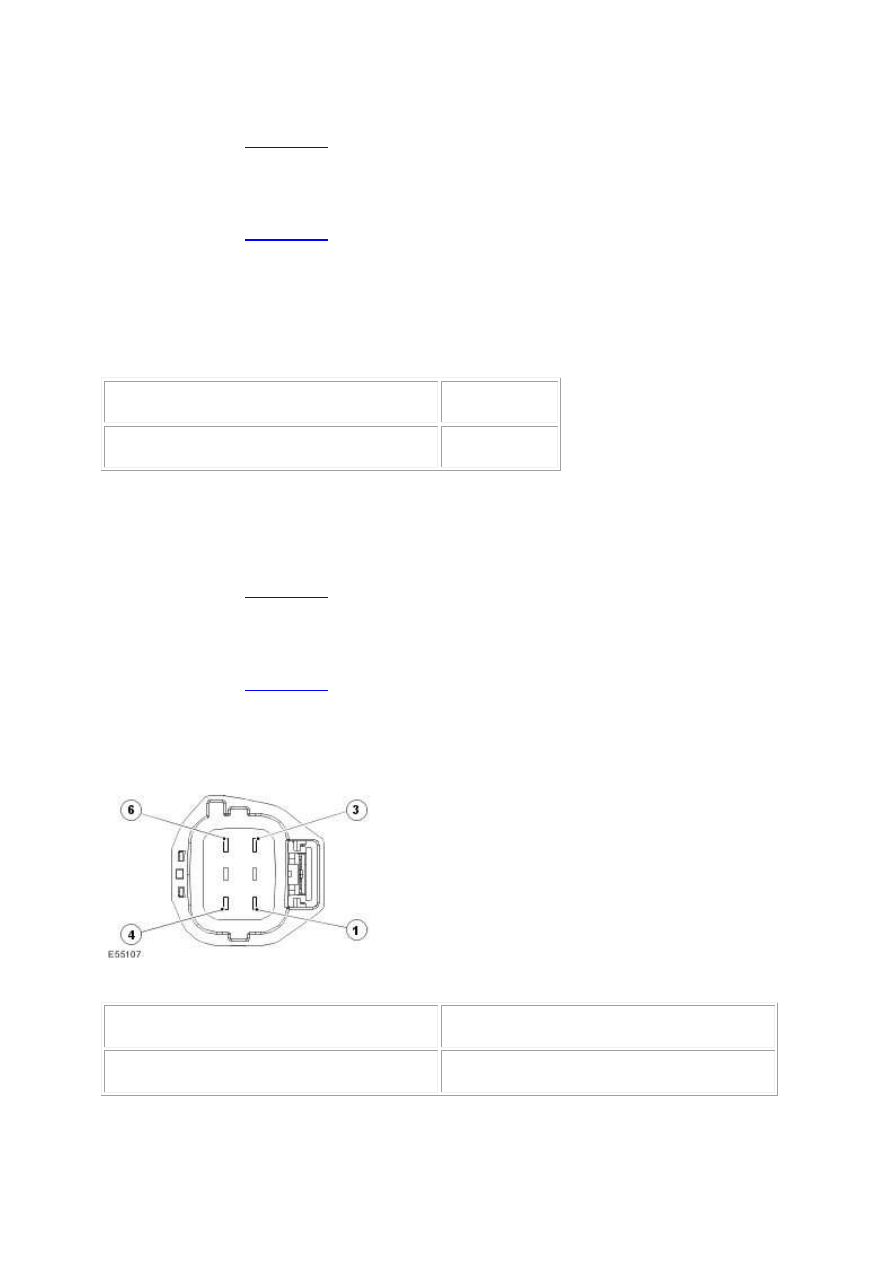

G531320t71 : CHECK THE SENSOR RETURN CIRCUIT FOR OPEN CIRCUIT

1.



EPB actuator connector disconnected. 2. Measure the resistance between:

CR50 connector, harness side



EPB actuator connector, harness side



Electric parking brake hall effect - ground - Pin 13  Electric parking brake hall effect - ground - Pin 05



www.

•



Is the resistance less than 10 ohms?

-> Yes

GO to Pinpoint Test

G531320t72

.





-> No

REPAIR the open circuit. For additional information, refer to the wiring diagrams.

G531320t72 : CHECK THE HALL EFFECT 5 VOLT SUPPLY CIRCUIT FOR OPEN
CIRCUIT

1. Measure the resistance between:

CR50 connector, harness side



EPB actuator connector, harness side



Electric parking brake hall effect - signal. - Pin 12  Electric parking brake hall effect - signal - Pin 03



•



Is the resistance less than 10 ohms?

-> Yes

GO to Pinpoint Test

G531320t73

.





-> No

REPAIR the open circuit. For additional information, refer to the wiring diagrams.

G531320t73 : CHECK THE ACTUATOR SIGNAL CIRCUIT FOR OPEN CIRCUIT

1. Measure the resistance between:

CR32 connector, harness side



EPB actuator connector, harness side



Electric parking brake actuator - signal - Pin 10  Electric parking brake actuator - signal - Pin 04



•



Is the resistance less than 10 ohms?

-> Yes

An intermittent fault may be present in the wiring harness. Visually check for chaffed wires or other

physical damage to the harness. If no fault is found in the circuit, suspect the following

component(s): - EPB module - EPB actuator - EPB module connector, CR50 - EPB module connector,

CR32 - EPB actuator connector



-> No

REPAIR the open circuit. For additional information, refer to the wiring diagrams.

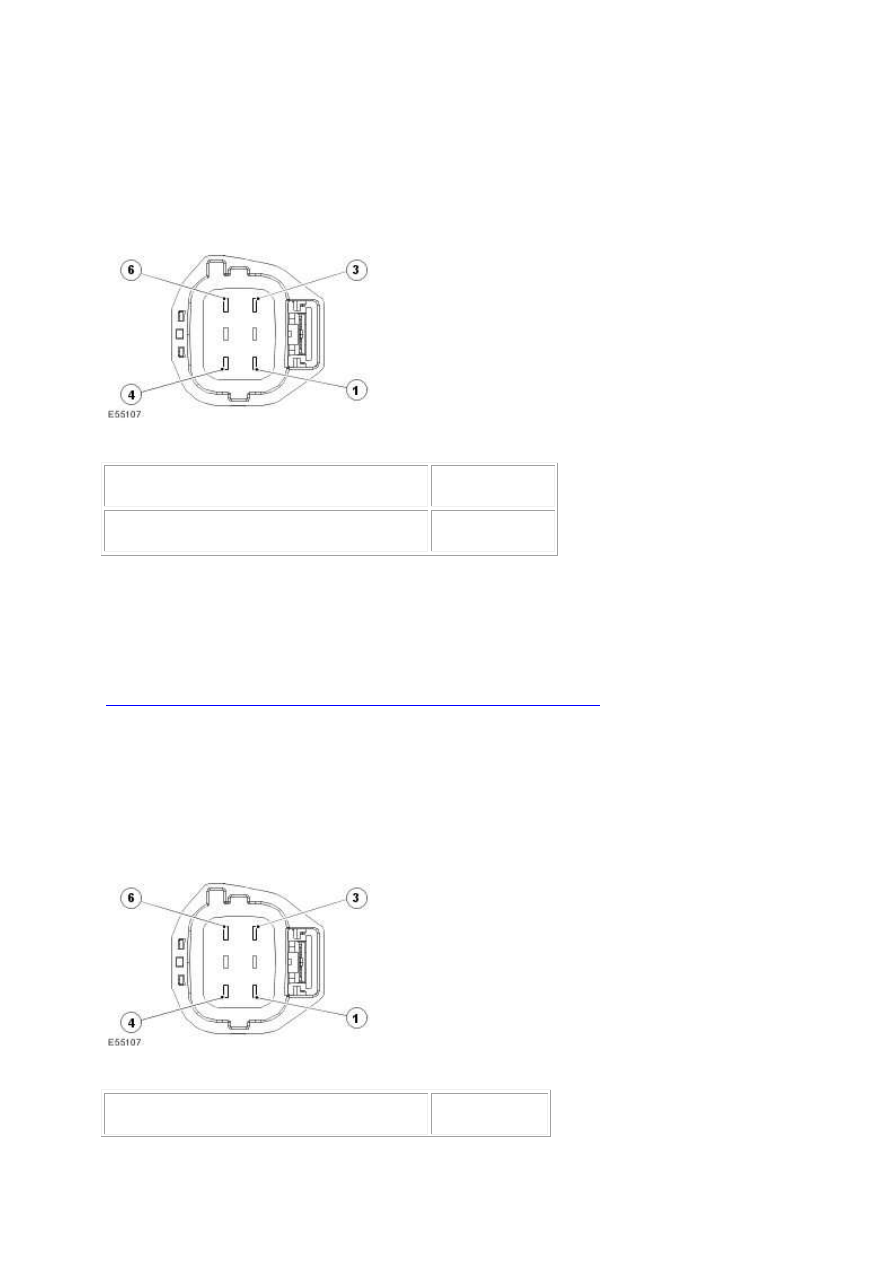

G531320t74 : CHECK IF THE SHORT CIRCUIT IS IN THE HARNESS OR THE
ACTUATOR

1.



EPB actuator connector disconnected. 2. Measure the resistance between:

CR50 connector, harness side



Vehicle battery



Electric parking brake hall effect - signal - Pin 12  Negative terminal



•



Is the resistance greater than 100 Kohms?

-> Yes

INSTALL a new EPB actuator.

Parking Brake Release Actuator - VIN Range: G03446->H99999 (70.35.45)





-> No

REPAIR the short circuit. For additional information, refer to the wiring diagrams.

G531320t75 : CHECK IF THE SHORT CIRCUIT IS IN THE HARNESS OR THE
ACTUATOR

1.



EPB actuator connector disconnected. 2. Measure the resistance between:

CR50 connector, harness side



Vehicle battery
