Jaguar XJ (X350). Service manual - part 197


To install, reverse the removal procedure.

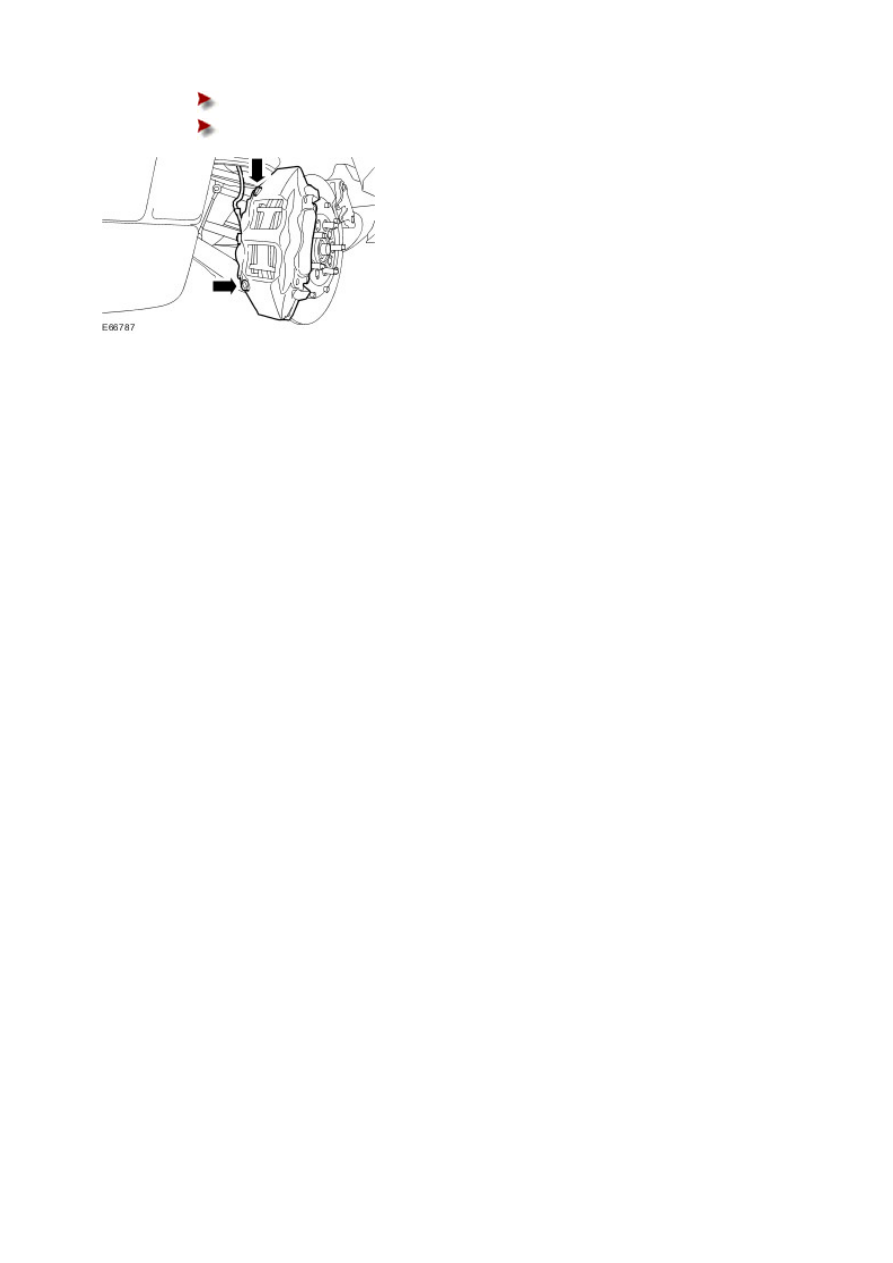

Using a suitable tool, fully retract the brake caliper pistons.





Tighten to 101 Nm.







206-05 : Parking brake and Actuation





Specifications





Specifications

Description

Nm  lb-ft  lb-in

Parking brake caliper retaining bolts - vehicles with Brembo brakes  70   52   -

Parking brake module retaining nuts

4

-

35

Parking brake release actuator retaining bolts

20   15   -









Specifications – Armoured XJ

)*+

,-

./ÿ

0+

*,1ÿ

2*3

-

41+

ÿ

5

6ÿ

78113

ÿ

890ÿ

+

15

*-

.-

./ÿ

063

5

:ÿ

;<ÿ=>ÿ?

)*+

,-

./ÿ

0+

*,1ÿ

2*3

-

41+

ÿ

06@Aÿ

+

15

*-

.-

./ÿ

063

5

:ÿ

ÿ

B<ÿ=Cÿ?

Description

Nm  lb-ft  lb-in

www.

Specifications


No data





General procedures





Parking Brake Cable Tension Release - VIN
Range: G00442->G45703

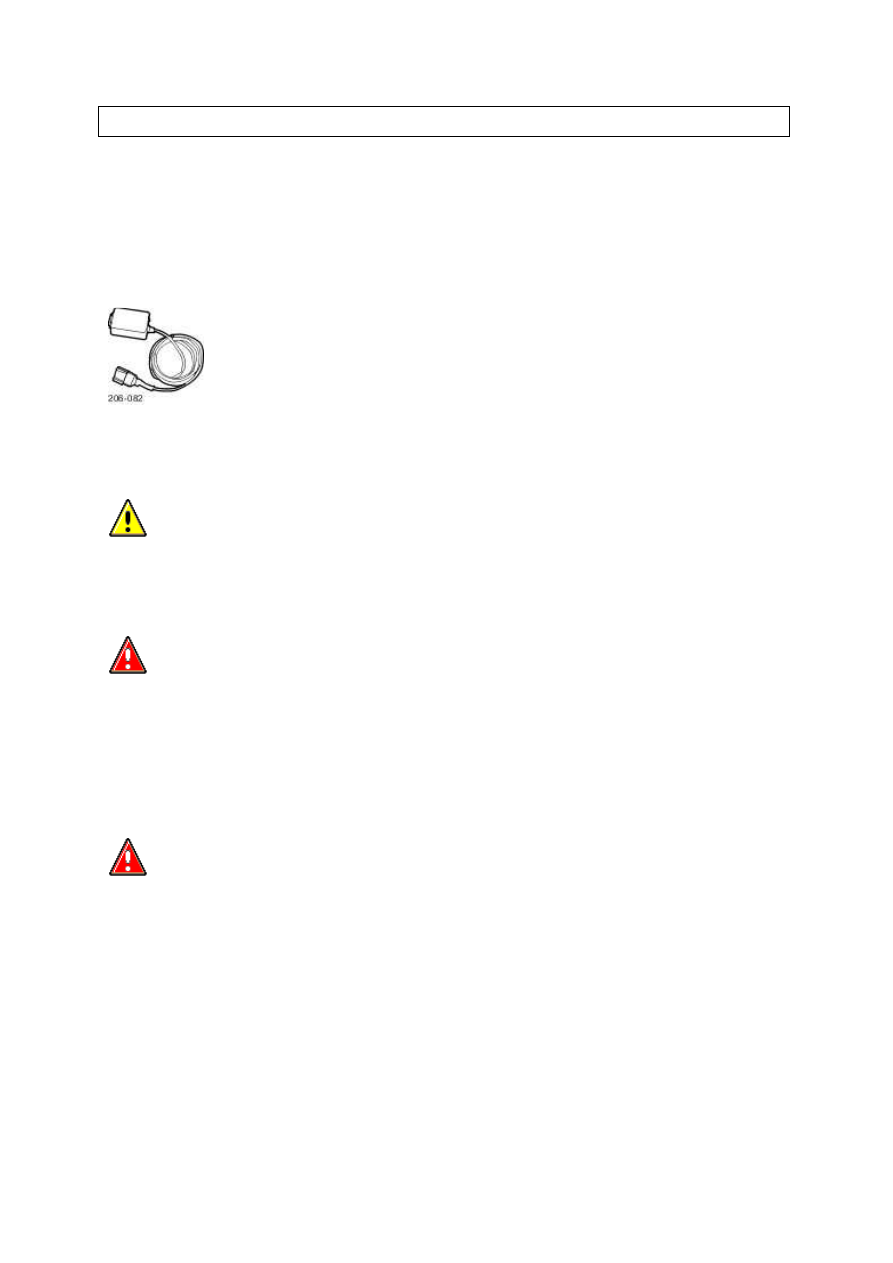

Special Service Tools





Electric parking brake release tool

206-082

  CAUTION: The warranty of the electric parking brake release tool will be invalidated if the

casing has been removed.





1.

  WARNING: Always use the Jaguar Approved Diagnostic System to release the parking brake

cable tension, when carrying out repair operations on the electric park brake which require the

cable tension to be released.





Connect the Jaguar approved diagnostic system to release the parking brake cable tension.



  WARNING: The procedure below should only be used in emergency situations, to release

the electric parking brake. All calibration of the parking brake system will be lost, and the parking

brake will need to be re-calibrated to function correctly.





NOTE:





The tool shown must only be used in the event of an emergency.





2.  Move the selector lever to the ' P' position.





3.  Release the parking brake.
