14 . NOTE:





Left-hand shown, right-hand similar.

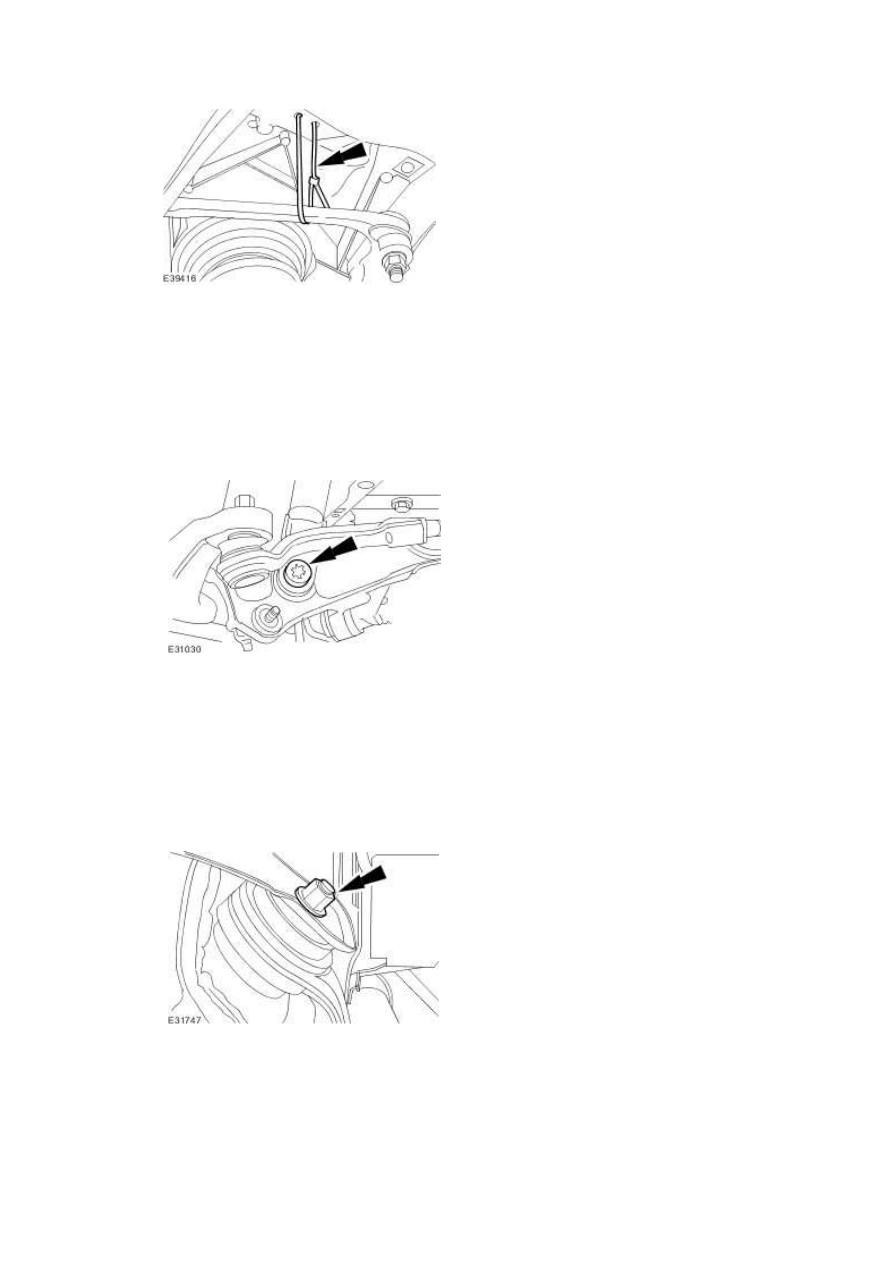

Detach the air spring assembly.







15 . NOTE:





Left-hand shown, right-hand similar.



Detach the front lower arm.











Left-hand shown, right-hand similar.



Detach the rear lower arm.







17 . NOTE:





Left-hand shown, right-hand similar.



Detach the engine mount.







18 . Install the special tool.





16 . NOTE:

www.

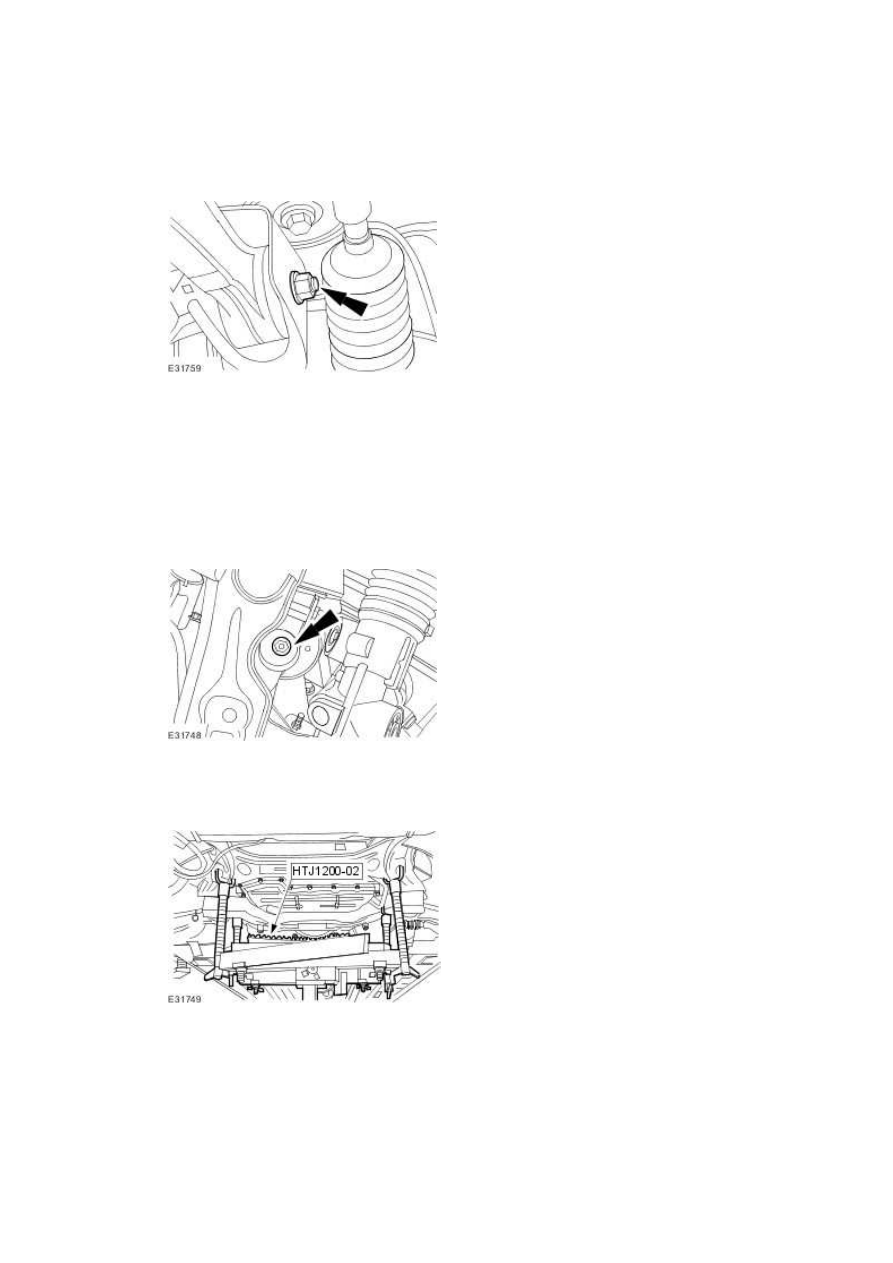

Left-hand shown, right-hand similar.

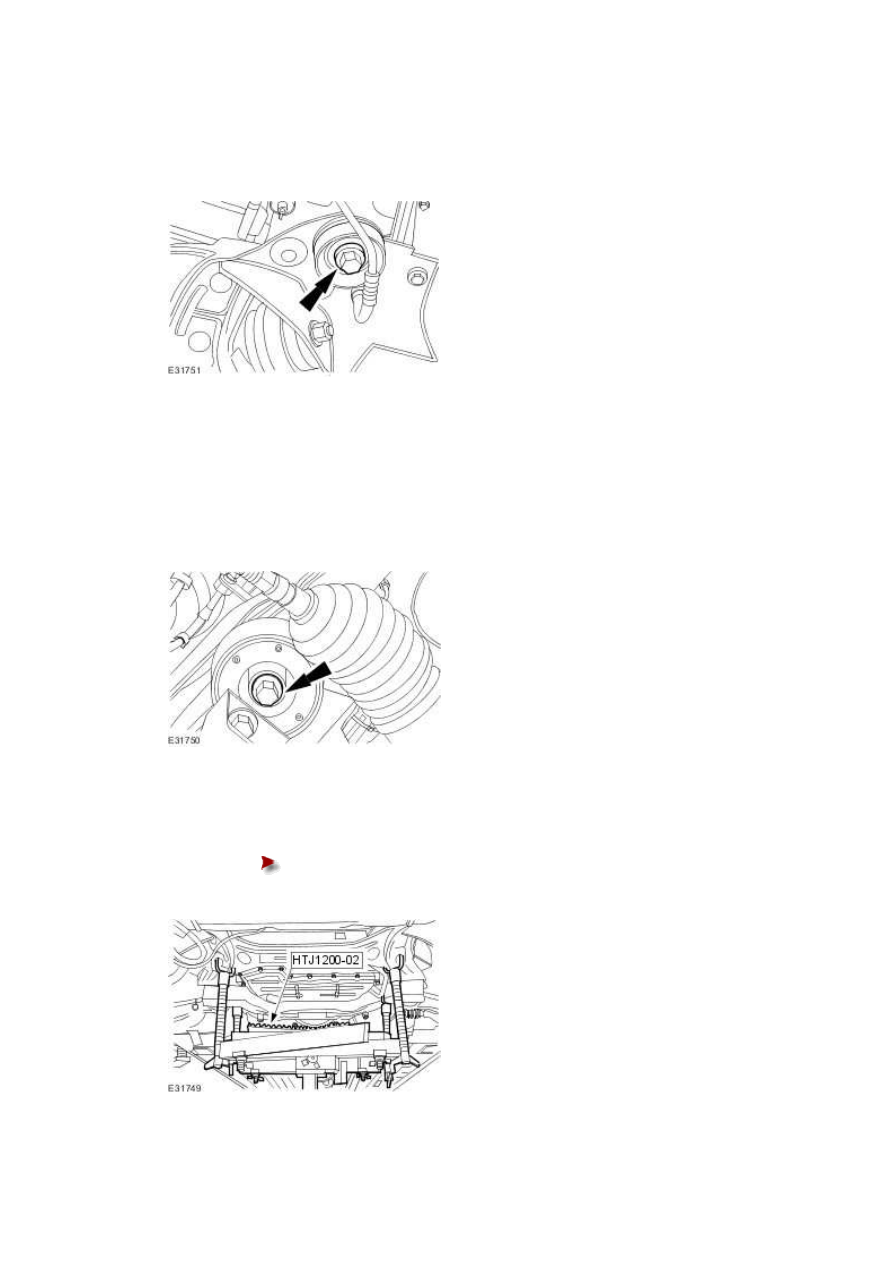

Remove and discard the front subframe front retaining bolt.







20 . NOTE:





Left-hand shown, right-hand similar.



Remove and discard the front subframe rear retaining bolt.

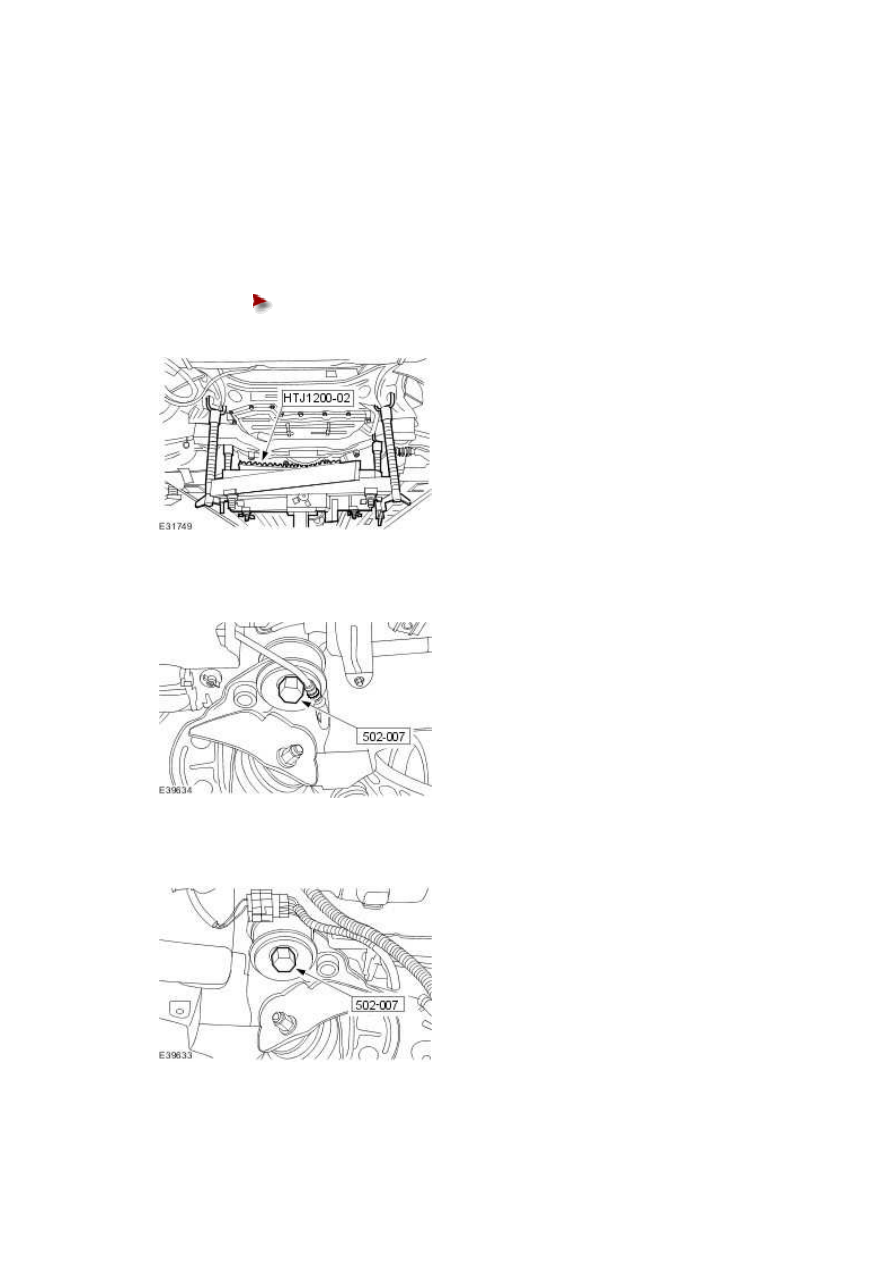

21 . Using the special tool remove the front subframe.





Remove the front subframe spacer.









19 . NOTE:





Installation

All vehicles



1 . Using the special tool, install the front subframe.





Install the front subframe spacer.











2 . Install the special tool.







3 . Install the special tool.
