Jaguar XJ (X350). Service manual - part 1602

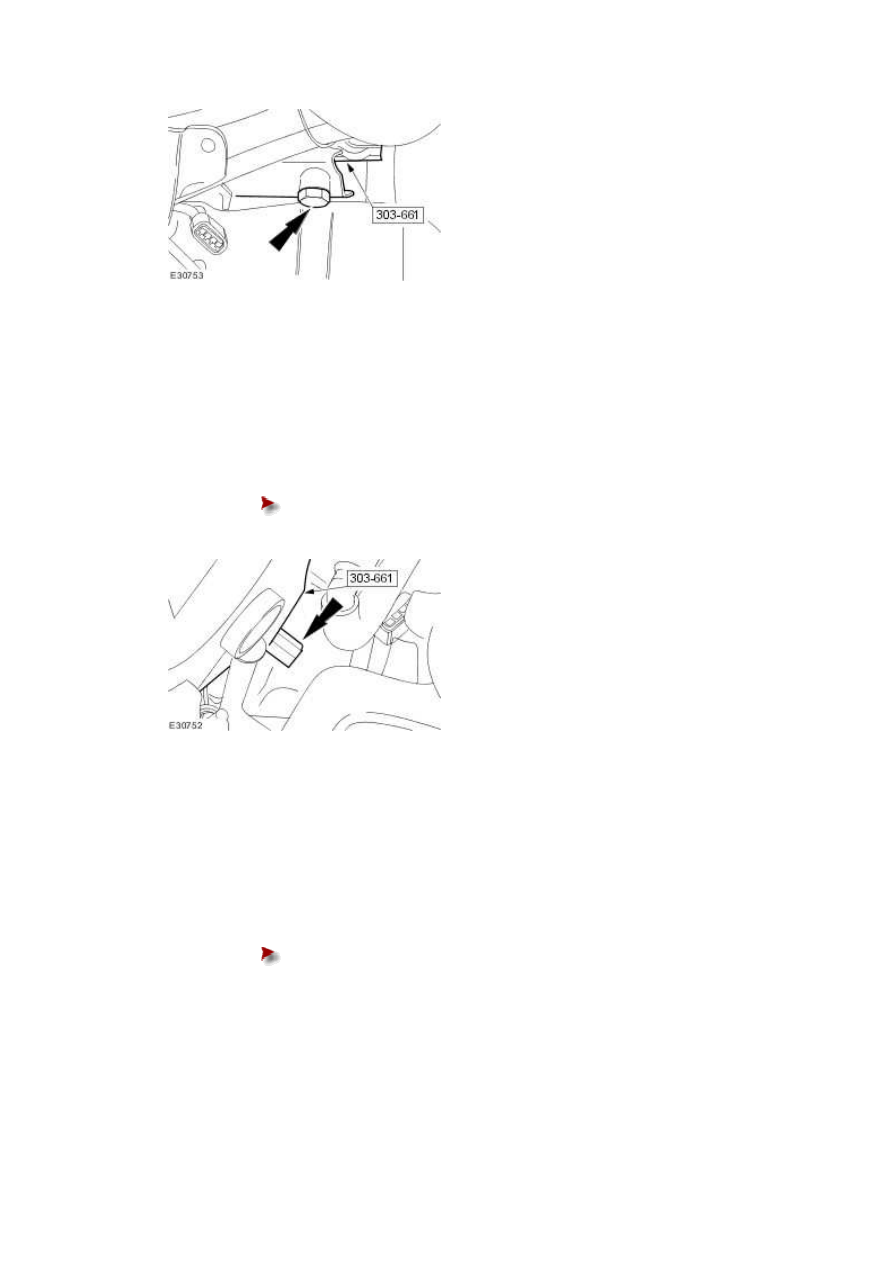

30 . NOTE:





Left-hand shown, right-hand similar.



Remove the special tool from the exhaust manifold.





Remove the retaining bolt.











31 . NOTE:





Left-hand shown, right-hand similar.

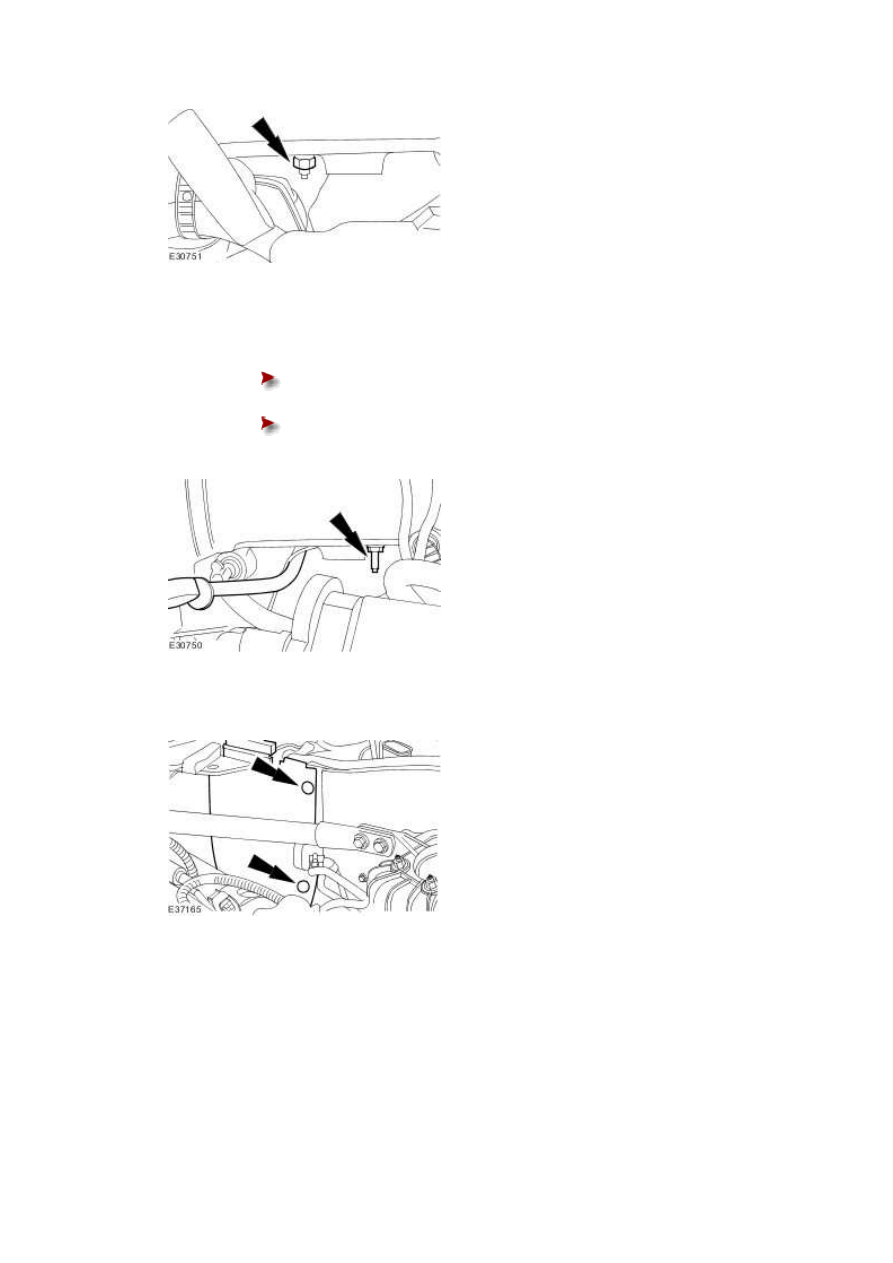

Install the exhaust manifold retaining nut.





Tighten to 20 Nm.











32 . Attach the dipstick tube.





Install the dipstick tube retaining bolt.







Tighten to 10 Nm.











33 . Install the left-hand engine compartment access panel.







34 . Install the right-hand engine compartment panel retaining bolt.



1) Install the right-hand engine compartment panel.





2) Install the right-hand engine compartment panel retaining bolt.





www.

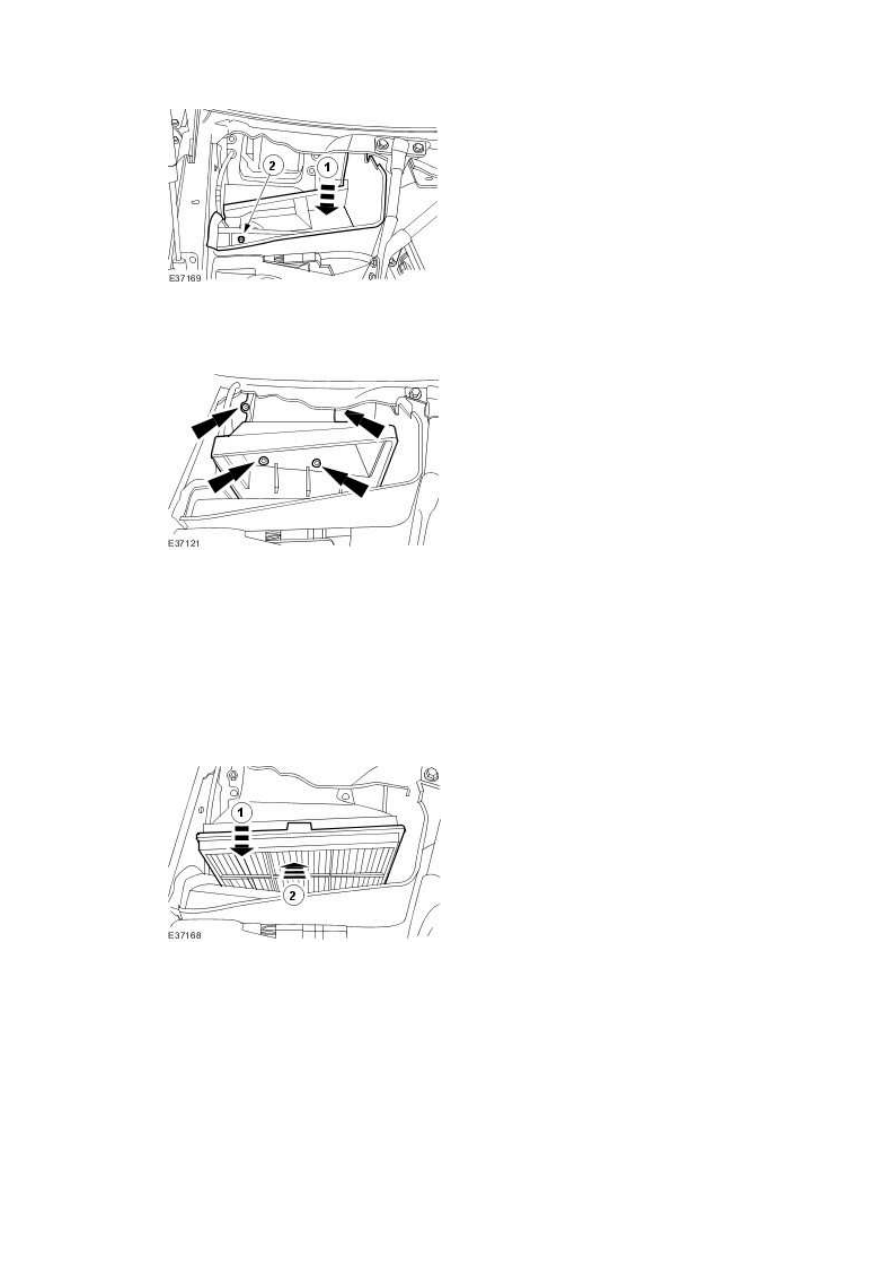

35 . Install the cabin air filter housing.







36 . Attach the cabin air filter.



1) Install the cabin air filter.





2) Attach the cabin air filter.











37 . Install the cowl vent screen.

For additional information, refer to Cowl Vent Screen (76.10.01)





38 . Check the caster and camber adjustment.

For additional information, refer to Camber and Caster Adjustment

Front Subframe - 4.2L NA V8 - AJV8/4.2L
SC V8 - AJV8/3.5L NA V8 - AJV8
(76.10.05)

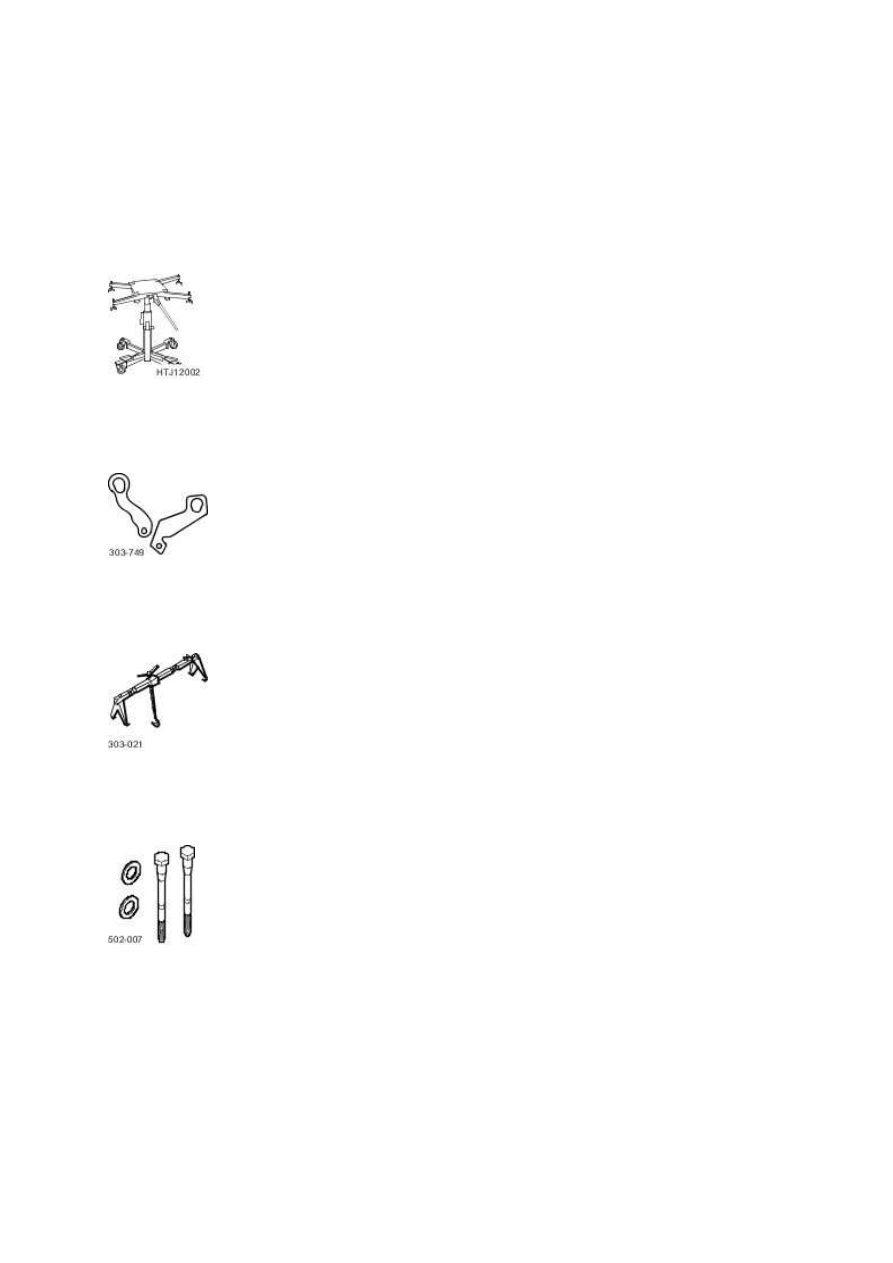

Special Service Tools





Powertrain Assembly Jack

HTJ1200-02







Engine Lifting Brackets

303-749







Engine Support Bracket

303-021







Subframe Alignment Bolt

502-007

Removal

Vehicles with 3.5L or 4.2L engine without supercharger



1  Remove the throttle body.
