Jaguar XJ (X350). Service manual - part 1599

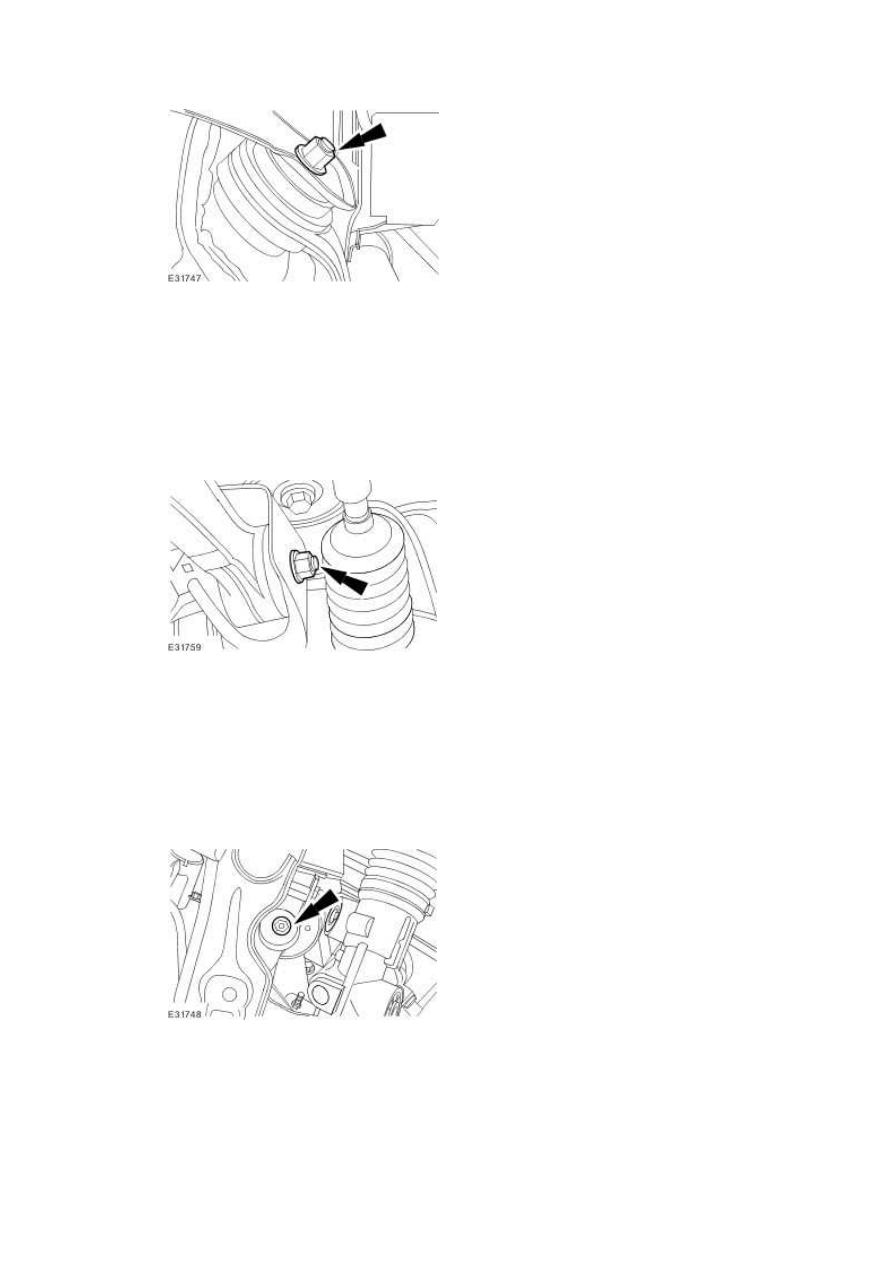

24 . NOTE:





Left-hand shown, right-hand similar.



Detach the rear lower arm.







25 . NOTE:





Left-hand shown, right-hand similar.



Detach the engine mount.

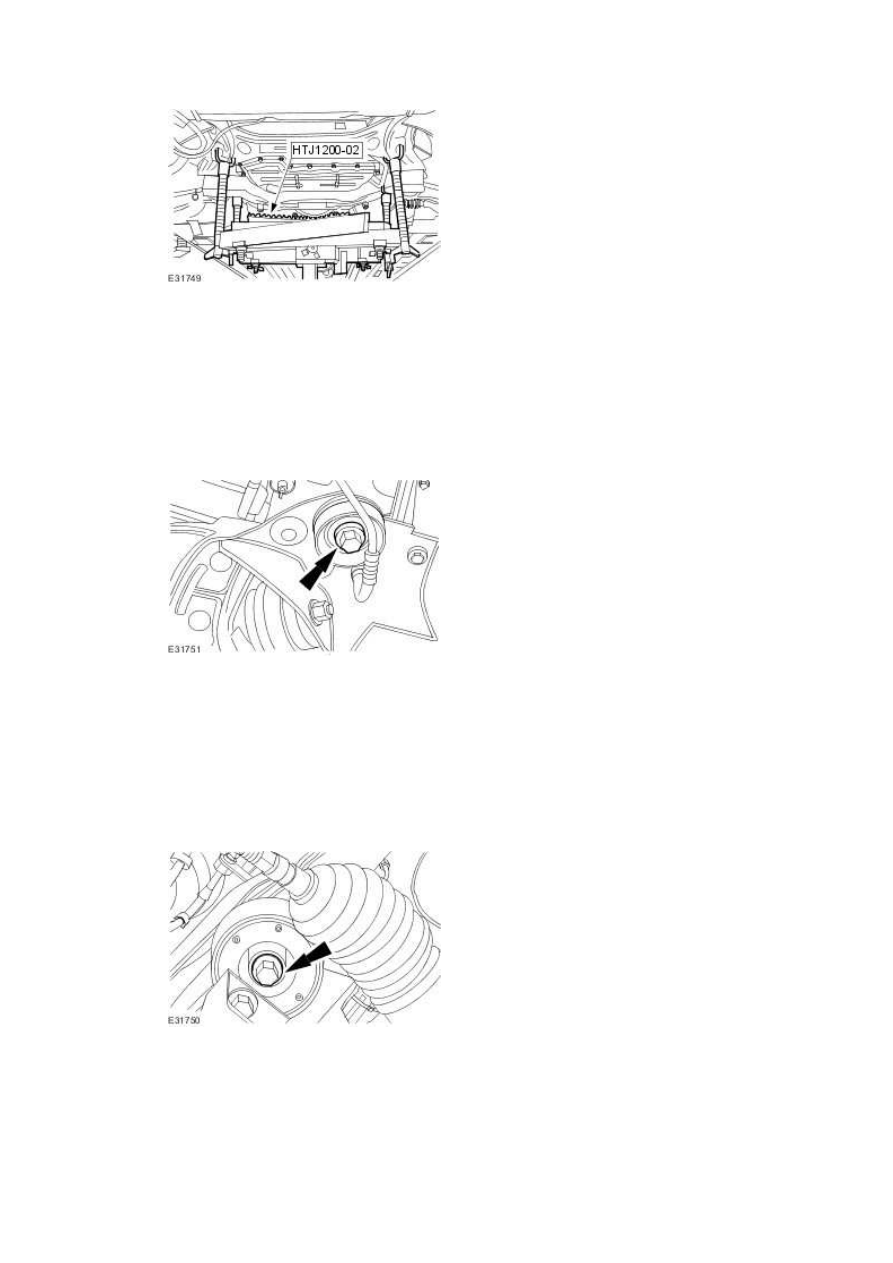

26 . Install the special tool.







27 . NOTE:





Left-hand shown, right-hand similar.



Remove and discard the front subframe front retaining bolt.







28 . NOTE:





Left-hand shown, right-hand similar.



Remove and discard the front subframe rear retaining bolt.







29 . Using the special tool remove the front subframe.

www.





Remove the front subframe spacer.











Installation

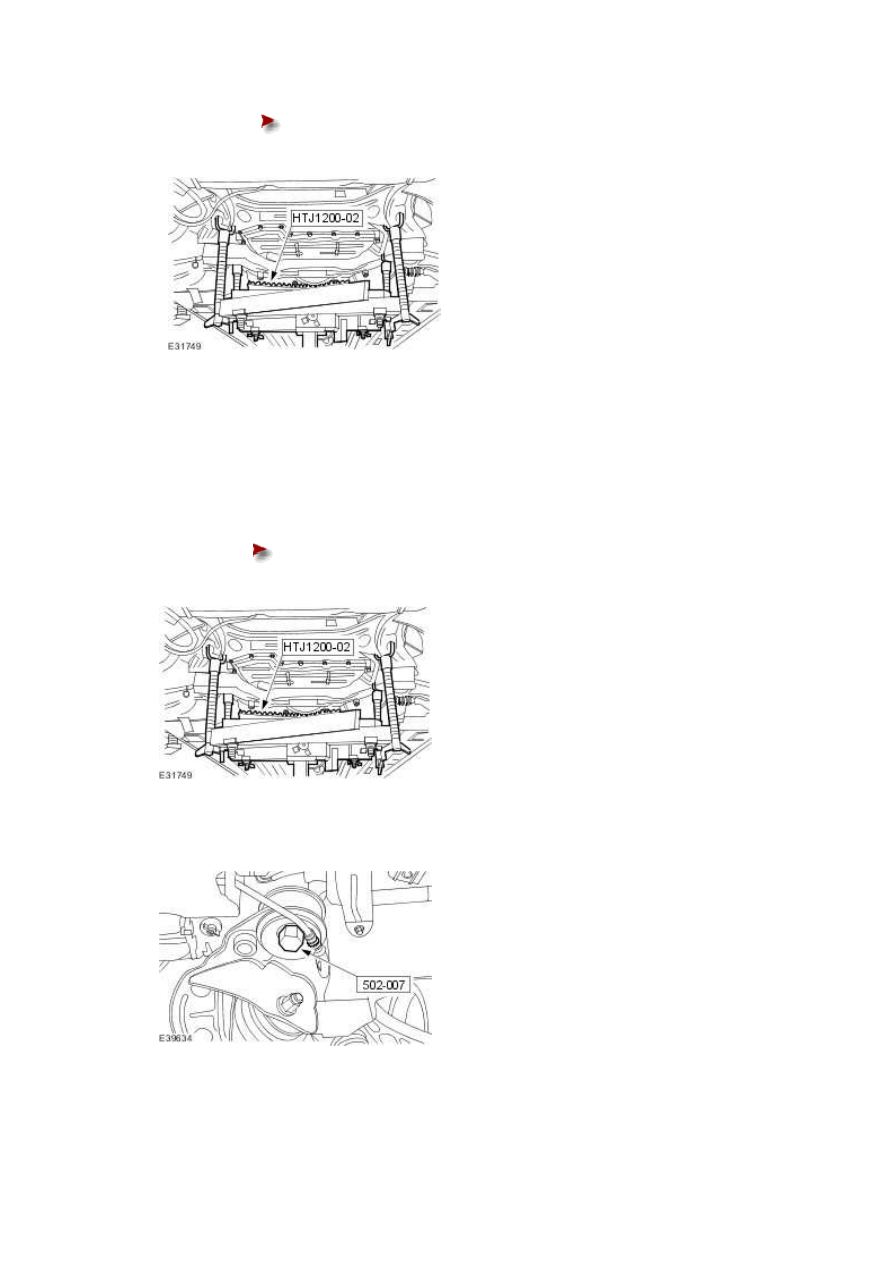

1 . Using the special tool, install the front subframe.





Install the front subframe spacer.











2 . Install the special tool.







3 . Install the special tool.

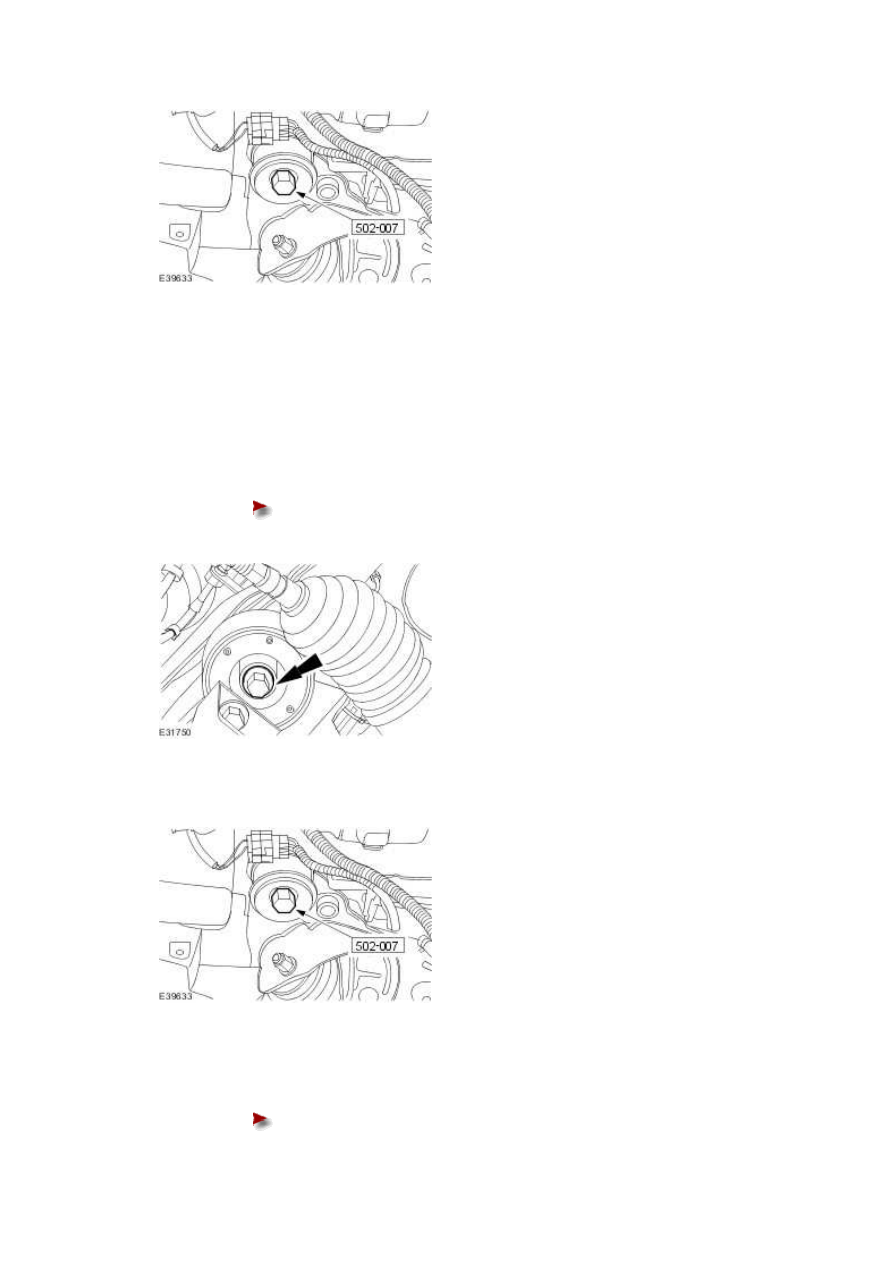

4 . NOTE:





Left-hand shown, right-hand similar.



Install a new front subframe rear retaining bolt.





Tighten to 115 Nm.











5 . Remove the special tool.







6 . Install a new front subframe front retaining bolt.





Stage 1: Tighten to 100 Nm.
