Jaguar XJ (X350). Service manual - part 1597

Removal and installation





Front Subframe - 3.0L NA V6 - AJ27
(76.10.05)

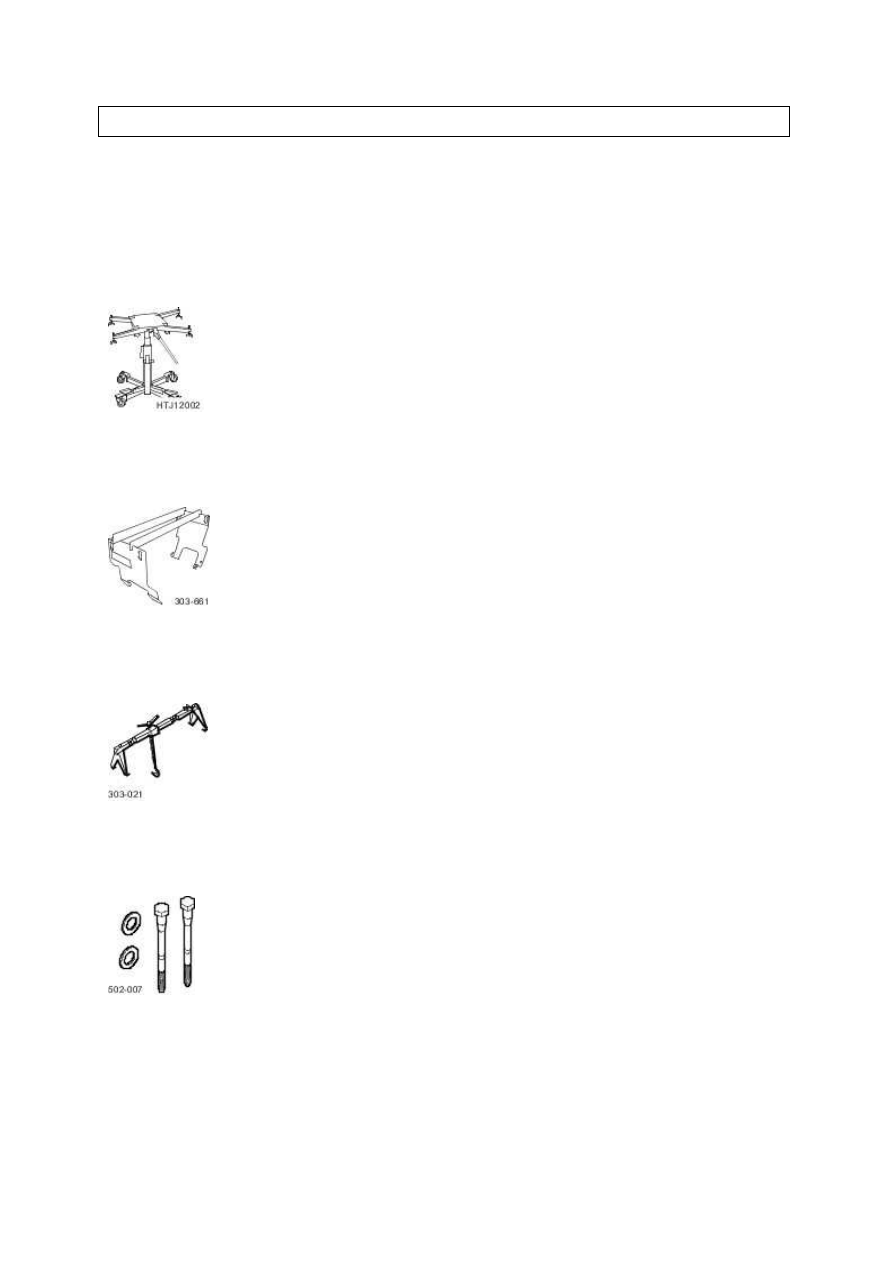

Special Service Tools





Powertrain Assembly Jack

HTJ1200-02







Engine lifting Bracket

303-661







Engine Support Bracket

303-021







Subframe Alignment Bolt

502-007



1 . Remove the cowl vent screen.

For additional information, refer to Cowl Vent Screen (76.10.01)





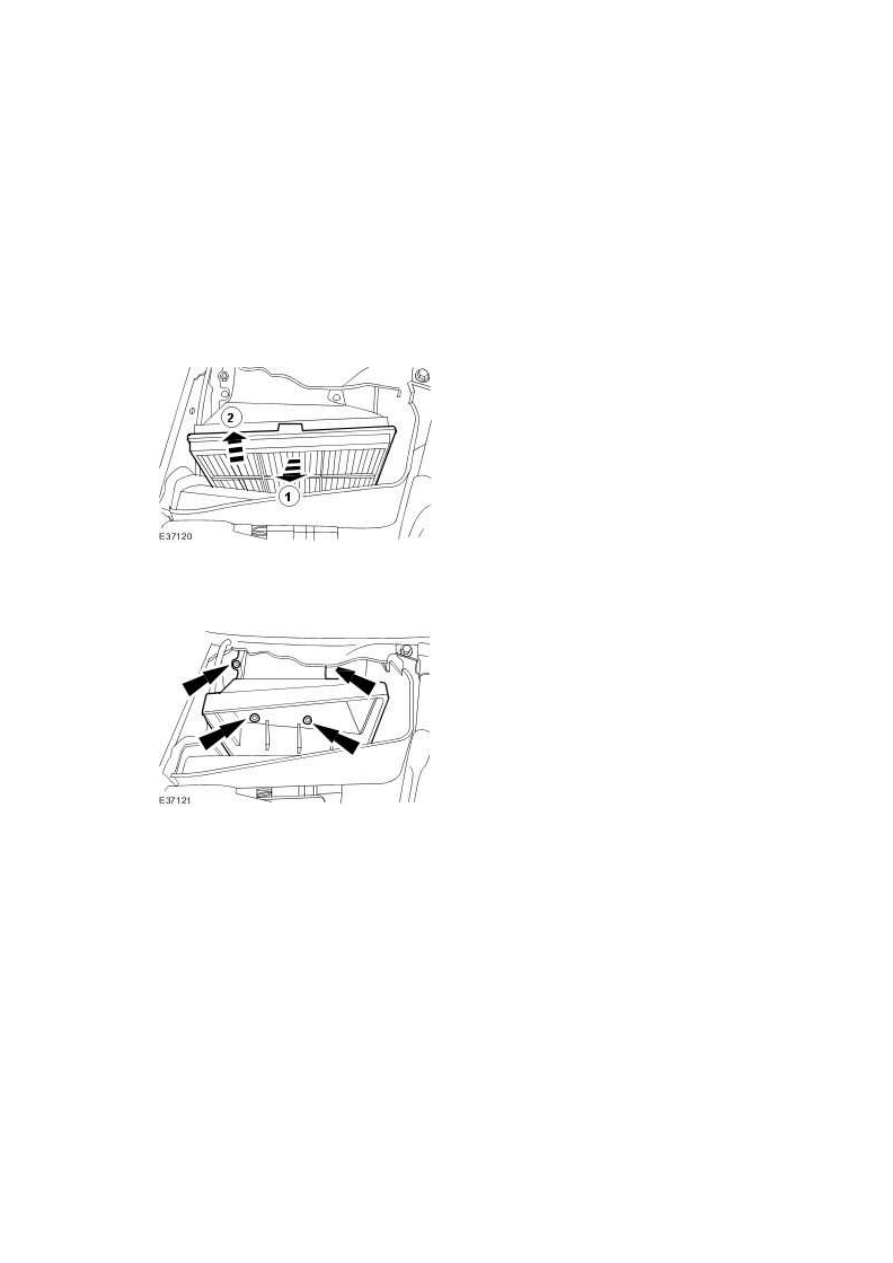

2 . Remove the cabin air filter.



1) Detach the cabin air filter.





2) Remove the cabin air filter.











3 . Remove the cabin air filter housing.







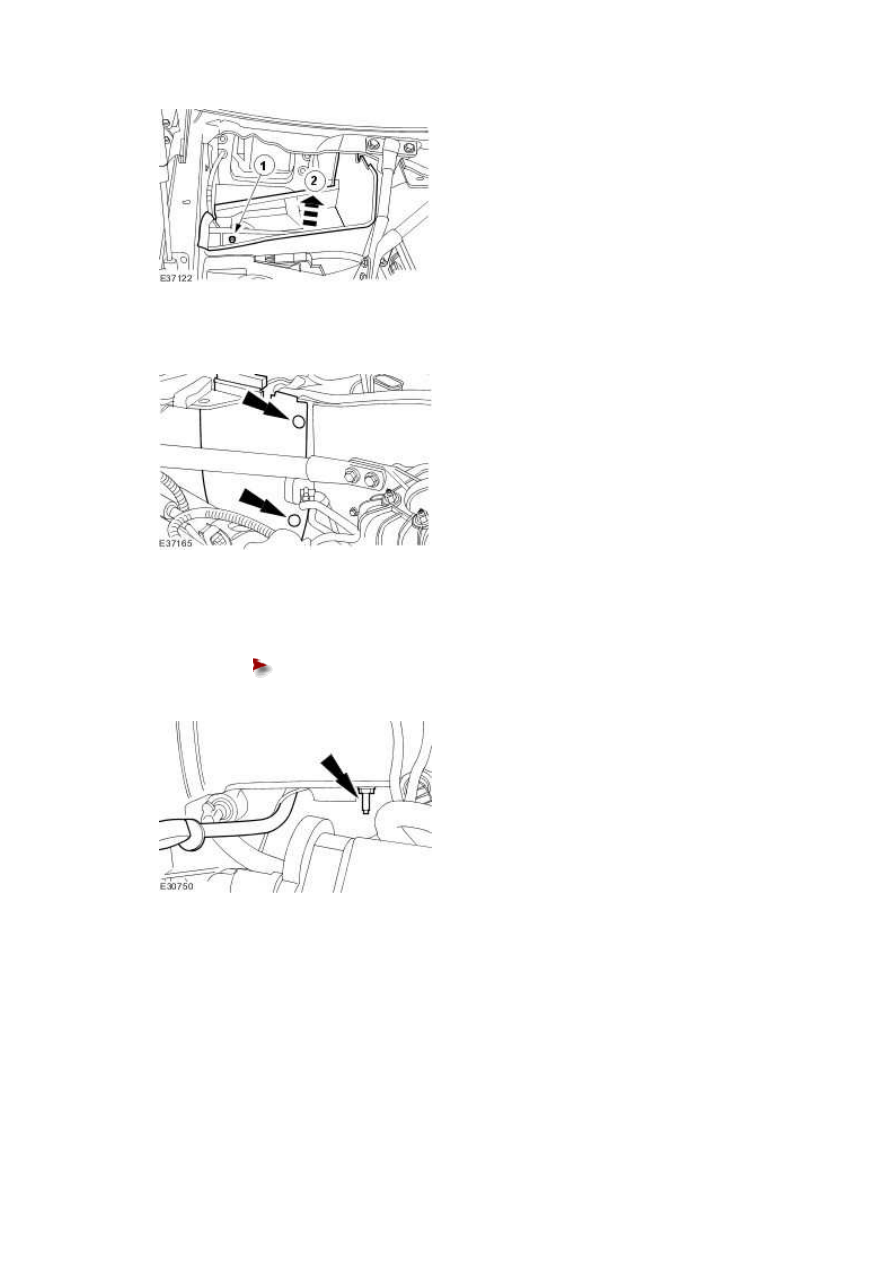

4 . Remove the right-hand engine compartment panel.



1) Remove the retaining bolt.





2) Remove the right-hand engine compartment panel.





Removal

www.







5 . Remove the left-hand engine compartment access panel.







6 . Detach the dipstick tube.





Remove the dipstick tube retaining bolt.











7 . NOTE:





Left-hand shown, right-hand similar.



Loosen the exhaust manifold retaining nut.







8 . NOTE:





Left-hand shown, right-hand similar.



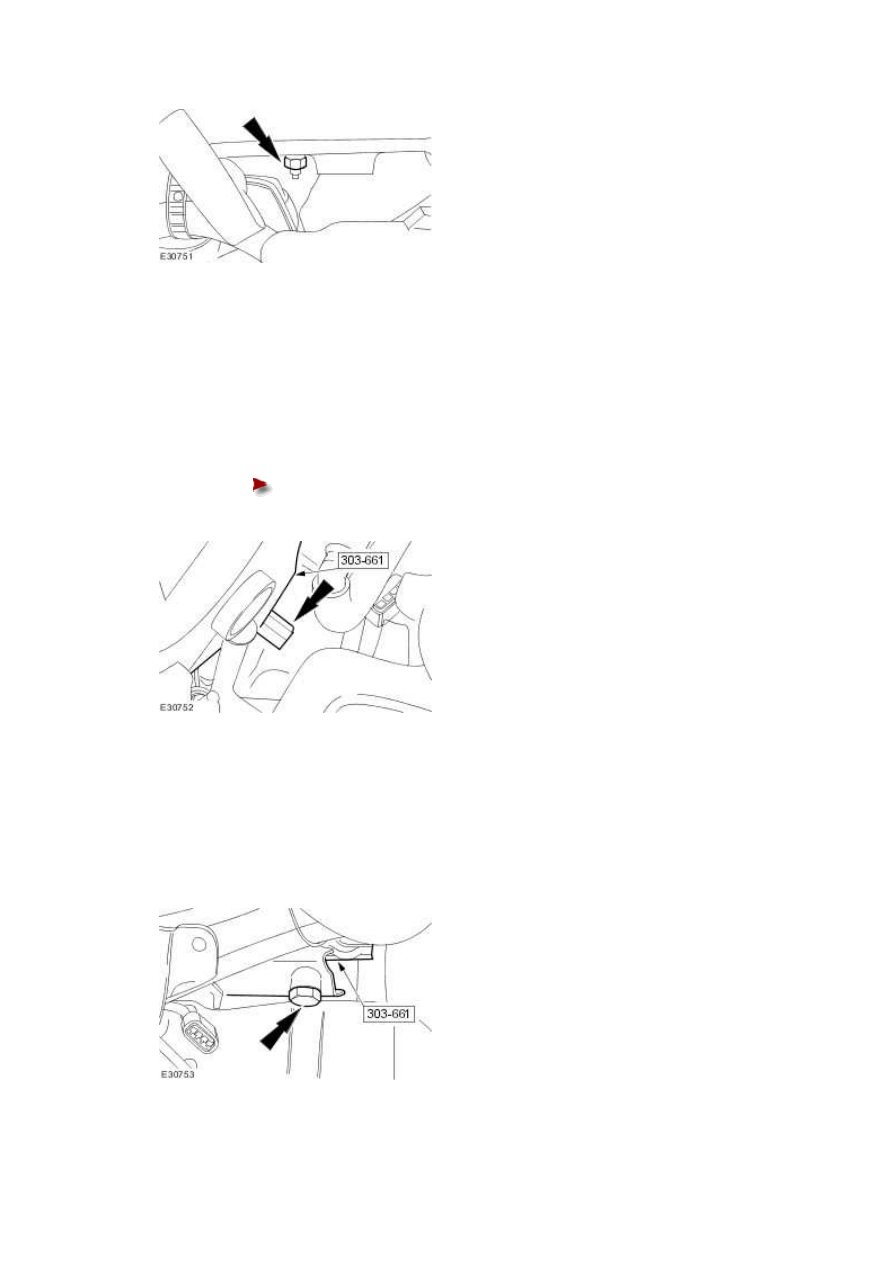

Install the special tool to the exhaust manifold.





Install the retaining bolt.











9 . NOTE:





Left-hand shown, right-hand similar.



Install the retaining bolt.
